Chevrolet S10 Blazer (1982-1994) – schematy bezpieczników i przekaźników
Rocznik 1982-1994
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta S10 Blazer z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994..
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników tablicy rozdzielczej
Panel bezpieczników znajduje się pod deską rozdzielczą.

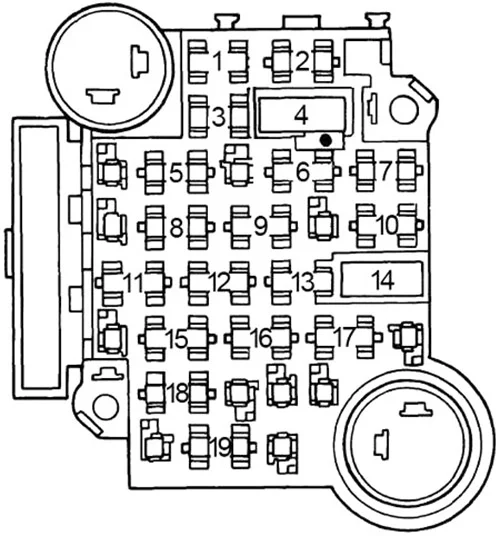

Schemat (1982-1984)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Dławik elektryczny |
| 2 | 20 | Grzałka i klimatyzacja, wskaźnik generatora |
| 3 | – | Nieużywany |
| 4 | 30 | Wyłącznik obwodu: elektryczne okno tylnej klapy, elektryczne szyby |
| 5 | – | Nieużywany |
| 6 | 25 | Dodatkowa nagrzewnica i tylna klimatyzacja- |
| 7 | – | Nieużywany |
| 8 | 20 | Wskaźniki ostrzegawcze, solenoid zatrzymania biegu jałowego, światła ostrzegawcze |
| 9 | 15 | Radio, automatyczna skrzynia biegów (MD8), bateria pomocnicza |
| 10 | 15 | Migacz ostrzegawczy, światła stopu |
| 11 | 20 | Obrotomierz, światła ostrzegawcze oleju napędowego, tempomat, dodatkowy zbiornik paliwa, lampka kontrolna napędu na 4 koła, odmgławiacz tylnej szyby, automatyczna skrzynia biegów (M40) |
| 12 | 20 | Światła grzecznościowe, tylne światła i światła postojowe |
| 13 | 25 | Spryskiwacz/wycieraczka przedniej szyby |
| 14 | 30 | Wyłącznik obwodu: elektryczne okno tylnej klapy (tylny przełącznik), elektryczne zamki drzwi, tylny odmgławiacz |
| 15 | 15 | Włącznik światła tylnego, migacz kierunkowskazów |
| 16 | 20 | Światła klaksonu, bagażnika i kopuły, ostrzeżenie reflektorów, zapalniczka, zegar |
| 17 | – | Nieużywany |
| 18 | 5 | Oświetlenie panelu przyrządów, reostat włącznika świateł, ostrzeżenie reflektorów, tylne światło włącznika odmgławiacza |
| 19 | – | Nieużywany |

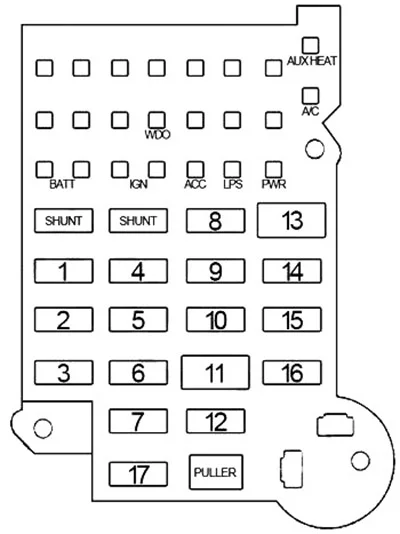

Schemat (1985-1994)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Klakson, zegar i zapalniczka, oświetlenie kopuły, oświetlenie schowka na rękawiczki, oświetlenie lusterka grzecznościowego i kosmetycznego, kompas (Bravada), elektromagnes zwalniający klapę bagażnika, światła przeciwmgielne (1991), zewnętrzne lusterko wsteczne |
| 2 | 20 | Włącznik światła, tylne światła i światła postojowe, światła dzięki uprzejmości, elektroniczny klaster |
| 3 | 10 | 1985-1992: elektroniczny moduł sterujący, pompa paliwa |
| 15 | 1993-1994: Elektroniczny moduł sterujący, pompa paliwa | |
| 4 | 20 | Zapłon (1985-1987), kontrolki i wskaźniki, tylny przekaźnik i zegar odmgławiacza, sprzęgło i tempomat konwertera A/T, sygnał hamowania RWAL, zegar pasów bezpieczeństwa, zegar sprężarki klimatyzacji, lampka kontrolna 4WD |
| 5 | 15 | Włącz sygnał i światła cofania |
| 6 | 10 | Elektroniczny moduł sterujący |
| 7 | 5 | 1993-1994: Moduł skrzynki elektrycznej zmiany biegów |
| 8 | 5 | Światła panelu przyrządów, brzęczyk ostrzegawczy reflektorów, tylne światło przełącznika odmgławiacza, światło popielniczki, lampka kontrolna 4WD, tylne światło przełącznika wycieraczek, światło przełącznika świateł przeciwmgielnych |
| 9 | 20 | 1985-1987: Ssanie, hamulec |
| 15 | 1988-1994: Moduł przeciwblokujący tylnego/czterech kół, moduł adaptera radia cyfrowego, prędkościomierz, auto. Przeł. Sprzęgło konwertera | |
| 10 | 25 | Ogrzewanie i klimatyzacja |
| 11 | 30 | Wyłącznik automatyczny: Okna elektryczne |
| 12 | 10 | 1993-1994: Światła do jazdy dziennej |
| 13 | 30 | Wyłącznik obwodu: zamki do drzwi elektrycznych i tylny odmgławiacz, gniazdo zasilania konsoli (Bravada i Typhoon), odtwarzacz CD, gniazdo zasilania, walizka do przenoszenia napędu elektrycznego |
| 14 | 15 | Światła stopu i światła awaryjne, moduł dzwonka (1991-1994) |
| 15 | 15 | Radio, obrotomierz, światła mapy lusterka wstecznego, tylna wycieraczka i spryskiwacz, kompas (1993) |
| 16 | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 17 | 3 | Elektroniczny moduł sterujący |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
