W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Onix z lat: 2020, 2021, 2022.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

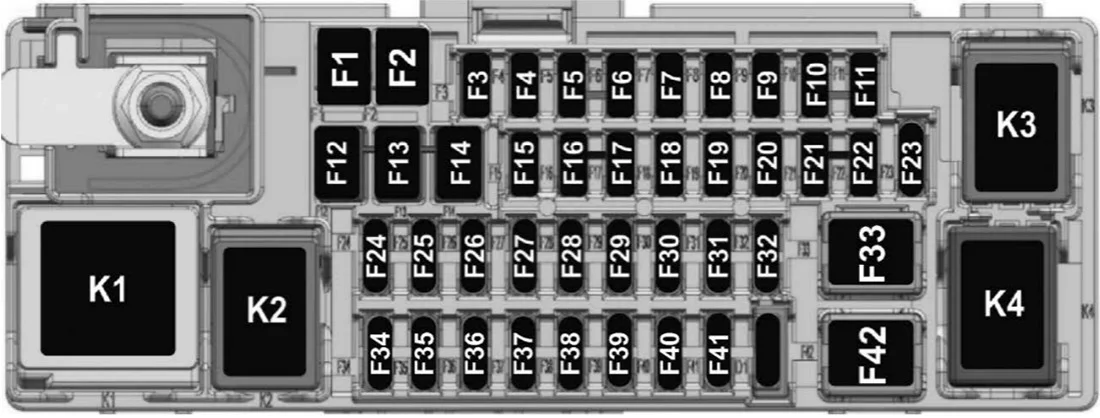

Blok bezpieczników tablicy rozdzielczej znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.
| Numer | Opis |
|---|---|
| F1 | LEWY MND |
| F2 | PRAWY MND |
| F3 | – |
| F4 | – |
| F5 | BCM 2 |
| F6 | BCM 4 |
| F7 | BCM 5 |
| F8 | ESCL (elektroniczna blokada kolumny kierownicy) |
| F9 | – |
| F10 | WIP RR |
| F11 | – |
| F12 | BPM |
| F13 | DC DC 1 |
| F14 | DC DC 2 |
| F15 | – |
| F 16 | – |
| F17 | Klakson |
| F18 | OSRWM |
| F19 | ISRVM |
| F20 | SDM (administrator systemów bezpieczeństwa) |
| F21 | DLC (połączenie łącza danych) |
| F22 | szyberdach |
| F23 | DUS |
| F24 | szyberdach |
| F25 | APO |
| F26 | ładowarka USB |
| F27 | Radio |
| F28 | – |
| F29 | ISRVM IGN |
| F30 | Klakson |
| F31 | CCP CCP |
| F32 | Spryskiwacz |
| F33 | Wentylator |
| F34 | OnStar |
| F35 | Ekran CPI |
| F36 | RADIO USB |
| F37 | UPA SBSA APA |
| F38 | CCP CCP |
| F39 | BCM 1 |
| F40 | SWC |
| F41 | TCM |
| F42 | – |
| K1 | Rozrusznik |
| K2 | RAP ACC |
| K3 | Klakson |
| K4 | – |
Komora silnika

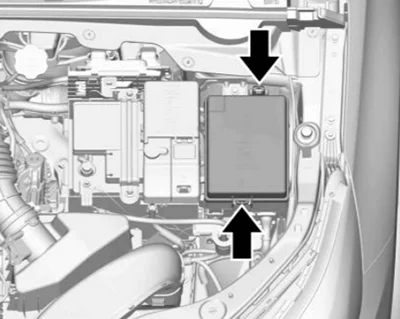

Skrzynka bezpieczników znajduje się po lewej stronie przedniej komory silnika.
Aby zdjąć pokrywę, podnieś ją i zdejmij.

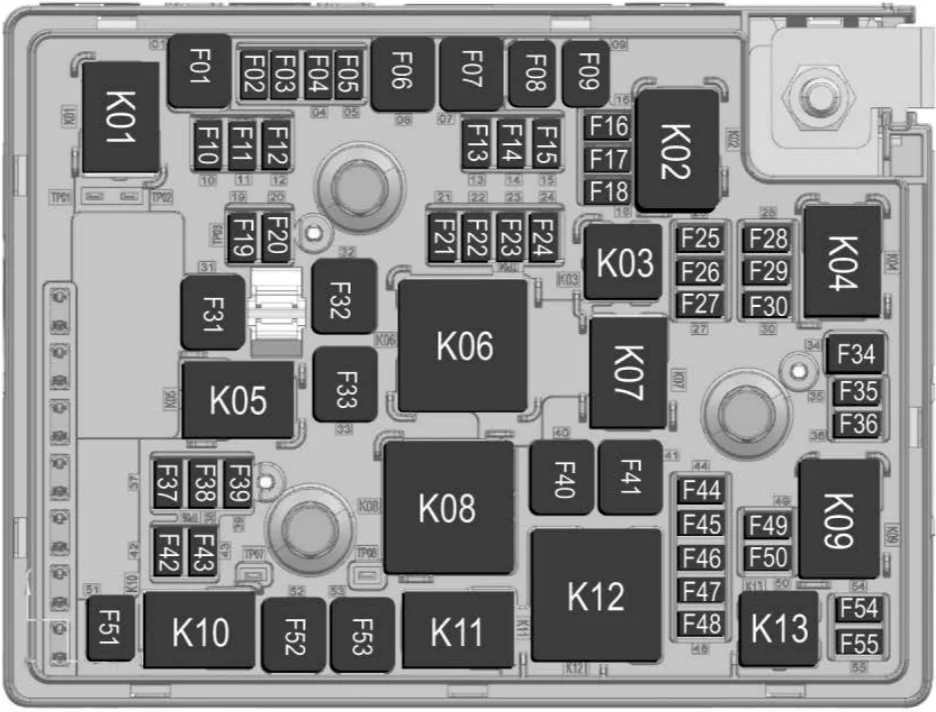

| Numer | Opis |
|---|---|
| F01 | – |
| F02 | inteligentny czujnik baterii |
| F03 | Elektromagnes odpowietrzający kanistra |
| F04 | – |
| F05 | – |
| F06 | Pompa ABS |
| F07 | Zawór ABS |
| F08 | – |
| F09 | – |
| F10 | – |
| F11 | – |
| F12 | BCM BATT 7 |
| F13 | BCM BATT 8 |
| F14 | BCM BATT 9 |
| F15 | Tylna kamera |
| F 16 | Panel |
| F17 | Elektryczna blokada kolumny kierownicy |
| F18 | poziomowanie lamp |
| F19 | – |
| F20 | – |
| F21 | BCM BATT 6 |
| F22 | Moduł strefy zbiornika paliwa |
| F23 | – |
| F24 | pompa paliwowa |
| F25 | – |
| F26 | ECM IGN |
| F27 | TCM |
| F28 | IP BDY IGN |
| F29 | TCM |
| F30 | ECM (moduł sterowania silnikiem) |
| F31 | Tylny odmgławiacz |
| F32 | – |
| F33 | – |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | BCM BATT 3 |
| F38 | – |
| F39 | – |
| F40 | wysoka prędkość wentylatora |
| F41 | – |
| F42 | przednia lampa przeciwmgielna |
| F43 | – |
| F44 | – |
| F45 | Nie ma operacji awaryjnej |
| F46 | CEWKA INJ |
| F47 | Główny ECM |
| F48 | przekaźnik wentylatora |
| F49 | Pompa wodna ACC |
| F50 | Sprzęgło klimatyzacji (klimatyzacji) |
| F51 | niska prędkość wentylatora |
| F52 | – |
| F53 | – |
| F54 | rozrusznik 1 |
| F55 | – |
| K01 | – |
| K02 | Uruchomienie z przełącznikiem |
| K03 | pompa paliwowa |
| K04 | – |
| K05 | – |
| K06 | – |
| K07 | – |
| K08 | wysoka prędkość wentylatora |
| K09 | rozrusznik 1 |
| K10 | niska prędkość wentylatora |
| K11 | środkowy wentylator |
| K12 | Główny ECM |
| K13 | Sprzęgło klimatyzacji (klimatyzacji) |
