Chevrolet Monte Carlo (2000-2003) – schematy bezpieczników i przekaźników
Rocznik 2000-2003
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Monte Carlo z lat: 2000, 2001, 2002, 2003.
Sprawdzanie oraz wymiana bezpieczników Chevrolet Monte Carlo (2000-2003)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Chevrolet Monte Carlo (2000-2003)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

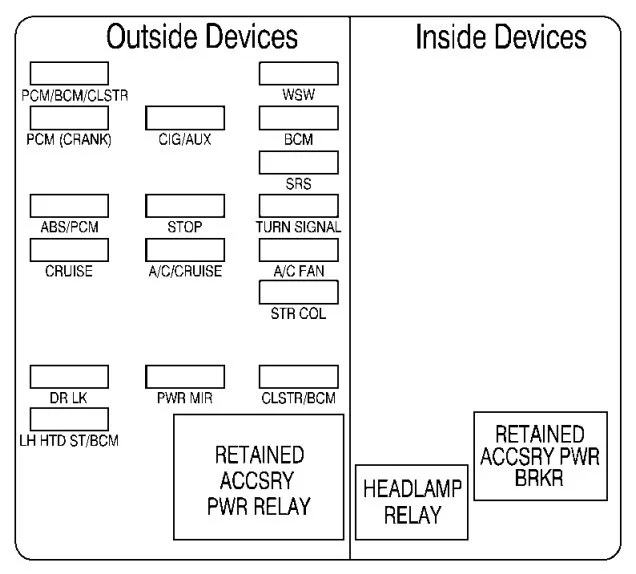

Skrzynka bezpieczników IP nr 1, strona kierowcy – Chevrolet Monte Carlo (2000-2003)
Znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.
| Nazwa | Opis |
| PCM/BCM/CLS TR | Moduł sterujący układu napędowego, moduł sterujący nadwozia, klaster (zapłon 0) |
| WSW | Wycieraczki szyby przedniej, spryskiwacz szyby przedniej |
| PCM (CRANK) | Moduł sterowania zespołem napędowym (korba) |
| CIG/AUX | Urządzenie przystosowane (akcesoria) |
| BCM | Moduł kontroli nadwozia (akcesoria) |
| SRS | Dodatkowy system ograniczający |
| ABS/PCM | Układ przeciwblokujący, moduł sterowania zespołem napędowym, przełącznik hamulca, przekaźnik korby, elektrozawór odpowietrzający pochłaniacza (praca, korba) |
| STOP | Światła hamowania, moduł sterujący nadwozia (praca, korba) |
| TURN SIGNAL | Migacze kierunkowskazów |
| CRUISE | Elementy sterujące kolumny kierownicy tempomatu |
| A/C/CRUISE | Silniki i moduł drzwi temperatury HVAC, moduł tempomatu |
| A/C FAN | Dmuchawa HVAC |
| STR COL | Oświetlenie kierownicy |
| DR LK | Moduł sterujący nadwozia, elementy sterujące zamka drzwi |
| PWR MIR | Lusterka elektryczne |
| CLSTR/BCM | Klaster, moduł sterujący nadwozia, złącze łącza danych (akumulator) |
| LH HTD ST/BCM | Podgrzewane siedzenie kierowcy, moduł sterujący nadwozia, obciążenia sterowane bateryjnie |
| Wyłącznik obwodu | |
| RETAINED ACCESSORY PWR RELAY | Okno elektryczne, Wybijak szyberdachu |
| HEADLAMP RELAY | Przekaźnik reflektorów |
| RETAINED ACCESSORY PWR BRKR | Okno elektryczne, Wybijak szyberdachu |

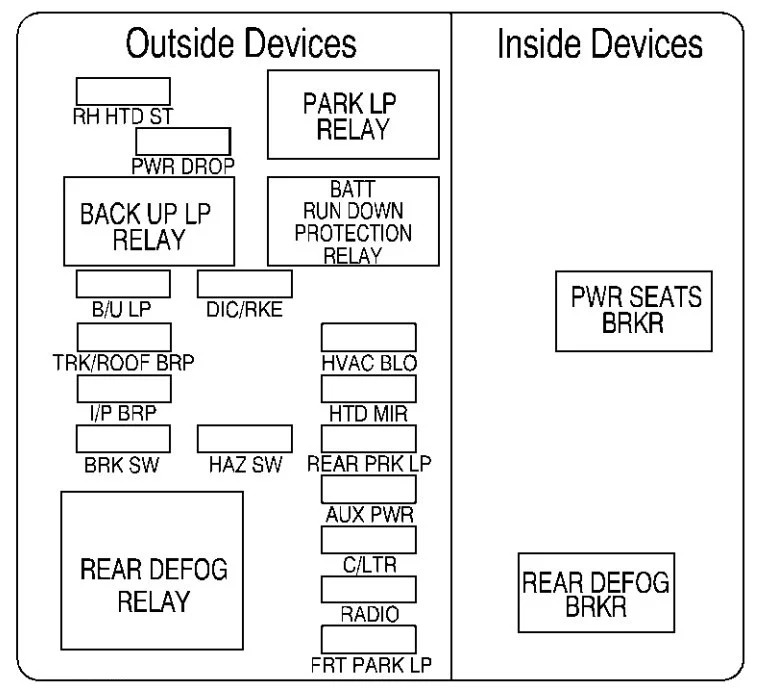

Skrzynka bezpieczników IP nr 2, po stronie pasażera – Chevrolet Monte Carlo (2000-2003)
Znajduje się na desce rozdzielczej po stronie pasażera, za osłoną.
| Nazwa | Opis |
| RH HTD ST | Podgrzewane siedzenie pasażera |
| PWR DROP | Urządzenie przystosowane |
| B/U LP | Lampy zapasowe |
| DIC/RKE | Centrum informacyjne kierowcy, zdalny dostęp bezkluczykowy, HVAC |
| TRK/ROOF BRP | Lampy bagażnika, lampy podsufitki |
| HVAC BLO | Przekaźnik dmuchawy HVAC |
| I/P BRP | Lampki w desce rozdzielczej na nogi, lampki w schowku na rękawiczki |
| HTD MIR | Podgrzewane lusterka |
| BRK SW | Przełącznik hamulca |
| HAZ SW | Przełącznik świateł awaryjnych |
| REAR PRK LP | Tylne światła postojowe |
| AUX PWR | Gniazdo zasilania akcesoriów (akumulator) |
| C/LTR | Zapalniczka |
| RADIO | Radio, wzmacniacz radiowy |
| FRT PARK LP | Przednie światła postojowe, oświetlenie oprzyrządowania |
| Przekaźnik obwodu | |
| PARK LP RELAY | Przekaźnik świateł postojowych |
| BACKUP LP RELAY | Przekaźnik lamp zapasowych |
| BATT RUN DOWN PROTECTION RELAY | Przekaźnik zabezpieczający przed wyczerpaniem akumulatora |
| REAR DEFOG RELAY | Przekaźnik odmgławiacza tylnego, przekaźnik podgrzewanego lusterka |
| Wyłącznik obwodu | |
| POWER SEATS BRKR | Wyłącznik automatyczny fotela |
| REAR DEFOG BRKR | Tylny wyłącznik przeciwmgłowy |

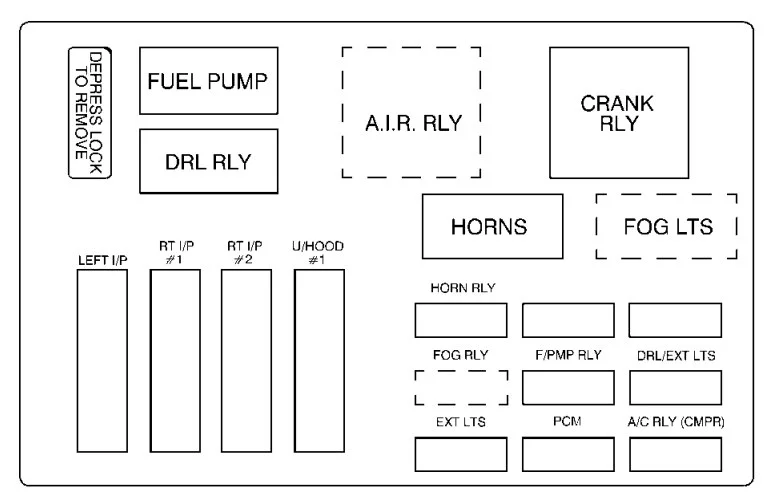

Skrzynka bezpieczników silnika nr 1, górna – Chevrolet Monte Carlo (2000-2003)
W komorze silnika po stronie pasażera znajdują się dwa bloki bezpieczników.
| Nazwa | Opis |
| HORN RLY | Przekaźnik klaksonu |
| BLANK | Pusty |
| BLANK | Pusty |
| FOG RLY | Przekaźnik świateł przeciwmgielnych |
| F/PMP RLY | Przekaźnik pompy paliwa |
| DRL/EXIT LTS | Niskie (lewe przednie) i wysokie (lewe przednie) reflektory |
| EXT LTS | Niskie (prawe przednie) i wysokie (prawe przednie) reflektory |
| PCM | Bateria PCM |
| A/C RLY (CMPR) | Przekaźnik i generator sprężarki HVAC |
| Bezpieczniki Maxi | |
| LEFT I/P | Centrum elektryczne z lewą szyną (akumulator) |
| RT I/P #1 | Centrum elektryczne z prawą szyną (akumulator) |
| RT I/P #2 | Centrum elektryczne z prawą szyną (akumulator) |
| U/HOOD #1 | Centrum elektryczne pod maską (góra). |
| Przekaźnik obwodu | |
| FUEL PUMP | Pompa paliwowa |
| DRL RELAY | Światła do jazdy dziennej |
| A.I.R. RELAY | Przekaźnik reakcji indukcji powietrza |
| CRANK RLY | Przekaźnik rozrusznika (korby). |
| HORNS | Klakson |
| FOG LTS | Światła przeciwmgielne |

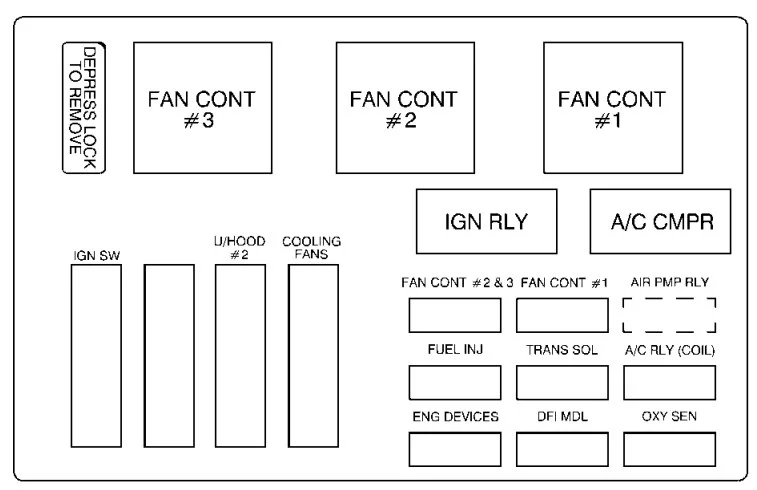

Skrzynka bezpieczników silnika nr 2, dolna – Chevrolet Monte Carlo (2000-2003)
| Nazwa | Opis |
| FAN CONT #2 & #3 | Przekaźniki sterujące wentylatora chłodzącego nr 2 i nr 3 |
| FAN CONT #1 | Przekaźniki sterujące wentylatora chłodzącego nr 1 |
| AIR PMP RLY | Przekaźnik pompy reakcyjnej wlotu powietrza (akumulator) |
| FUEL INJ | Wtryskiwacze paliwa |
| TRANS SOL | Elektromagnesy skrzyni biegów |
| A/C RLY (COIL) | Przekaźnik sterujący HVAC |
| ENG DEVICES | Elektromagnes oczyszczania kanistra, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy powietrza i sterowanie zaworem |
| DFI MDL | Moduł bezpośredniego zapłonu ognia |
| OXY SEN | Czujniki tlenu (przetwornik przed i po) |
| Bezpieczniki Maxi | |
| IGN SW | Stacyjka |
| BLANK | Pusty |
| U/HOOD #2 | Przekaźnik zapłonu, pompa powietrza |
| COOLING FANS | Wentylatory chłodzące (akumulator) |
| Przekaźnik obwodu | |
| FAN CONT #3 | Dodatkowy wentylator chłodzący (po stronie pasażera) |
| FAN CONT #2 | Przekaźnik sterujący wentylatora chłodzącego |
| FAN CONT #1 | Główny wentylator chłodzący (po stronie kierowcy) |
| IGN RELAY | Przekaźnik zapłonu |
| A/C CMPR | Sprężarka HVAC |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
