W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Cruze J300 z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

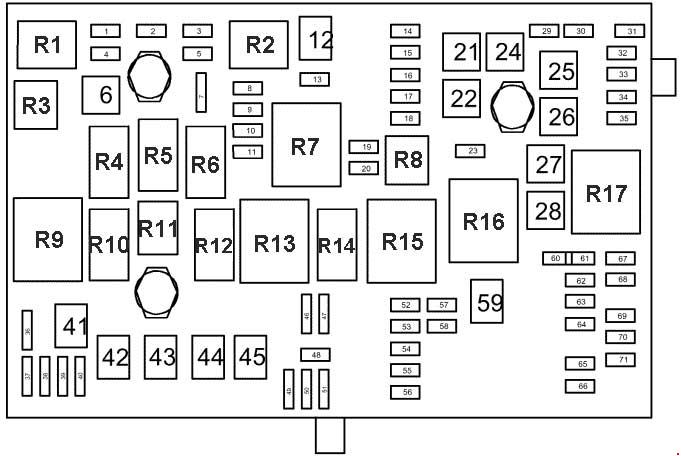

Skrzynka bezpieczników w komorze silnika
Znajduje się w komorze silnika, pod pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Moduł kontroli skrzyni biegów | 15 |
| 2 | Moduł sterujący silnika | 15 |
| 3 | Nieużywany | – |
| 5 | Moduł sterujący skrzyni biegów, moduł sterujący silnika, czujnik masowego przepływu powietrza/temperatury powietrza dolotowego, czujnik prędkości wyjściowej | 15 |
| 6 | Przekaźniki wycieraczek przedniej szyby | 30 |
| 7 | Nieużywany | – |
| 8 | Wtryskiwacze paliwa | 15 |
| 9 | Cewka zapłonowa, wtryskiwacze paliwa | 15 |
| 10 | Moduł sterujący silnika, czujnik prędkości wyjściowej | 15 |
| 11 | Podgrzewane czujniki tlenu | 10 |
| 12 | Rozrusznik | 30 |
| 13 | Zawór elektromagnetyczny odpowietrzający pochłaniacza par paliwa (EVAP) | 7,5 |
| 14 | Nieużywany | – |
| 15 | Nieużywany | – |
| 16 | Czujnik jakości powietrza | 7,5 |
| 17 | Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa | 5 |
| 18 | Moduł sterujący pompy paliwa | 10 |
| 19 | Nieużywany | – |
| 20 | Przekaźnik pompy paliwa | 20 |
| 21 | Silniki do okien, drzwi przednie | 30 |
| 22 | Nieużywany | – |
| 23 | Nieużywany | – |
| 24 | Silniki do okien, drzwi przednie | 30 |
| 25 | Nieużywany | – |
| 26 | Elektroniczny moduł sterujący hamulca (EBCM) | 40 |
| 27 | Odbiornik zamka zdalnego sterowania | 30 |
| 28 | Tylna kratka odmgławiacza | 40 |
| 29 | Nieużywany | – |
| 30 | Elektroniczny moduł sterujący hamulca (EBCM) | 15 |
| 31 | Moduł kontroli nadwozia | 20 |
| 32 | Moduł kontroli nadwozia | 20 |
| 33 | Moduł sterowania podgrzewanym siedzeniem | 30 |
| 34 | Moduł sterujący szyberdachu | 25 |
| 35 | Wzmacniacz dźwięku | 30 |
| 36 | Nieużywany | – |
| 37 | Reflektor – Prawe światło drogowe | 10 |
| 38 | Reflektor – lewe światło drogowe | 10 |
| 39 | Nieużywany | – |
| 40 | Nieużywany | – |
| 41 | Nieużywany | – |
| 42 | Przekaźniki wentylatora chłodzącego, silnik wentylatora chłodzącego | 20/30 |
| 43 | Nieużywany | – |
| 44 | Nieużywany | – |
| 45 | Przekaźnik wysokiej prędkości wentylatora chłodzącego, silnik wentylatora chłodzącego | 30/40 |
| 46 | Przekaźniki wentylatora chłodzącego | 10 |
| 47 | Podgrzewane czujniki tlenu, korpus przepustnicy | 10 |
| 48 | Światła przeciwmgielne, przednie | 15 |
| 49 | Nieużywany | – |
| 50 | Nieużywany | – |
| 51 | Klakson | 15 |
| 52 | Klaster instrumentów | 5 |
| 53 | Wewnętrzne lusterko wsteczne | 10 |
| 54 | Przełącznik reflektorów, elektryczna nagrzewnica pomocnicza, moduł sterowania HVAC | 5 |
| 55 | Przełączniki okienne, przód, przełącznik lusterek | 7,5 |
| 56 | Pompa spryskiwacza szyby przedniej | 15 |
| 57 | Moduł sterowania blokadą kolumny kierownicy | 15 |
| 58 | Nieużywany | – |
| 59 | Podgrzewacz paliwa | 30 |
| 60 | Zewnętrzne lusterka wsteczne | 7,5 |
| 61 | Nieużywany | – |
| 62 | Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji | 10 |
| 63 | Nieużywany | – |
| 64 | Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa | 5 |
| 65 | Nieużywany | – |
| 66 | Nieużywany | – |
| 67 | Moduł sterujący pompy paliwa | 20 |
| 68 | Nieużywany | – |
| 69 | Moduł kontroli nadwozia | 5 |
| 70 | Czujnik deszczu | 5 |
| 71 | Nieużywany | – |
| Przekaźniki | ||
| 1 | Sprzęgło sprężarki klimatyzacji | |
| 2 | Rozrusznik | |
| 3 | Wentylator chłodzący | |
| 4 | Kontrola prędkości wycieraczek przedniej szyby | |
| 5 | Wycieraczka przedniej szyby | |
| 6 | Nieużywany | |
| 7 | Układ napędowy | |
| 8 | Pompa paliwowa | |
| 9 | Wentylator chłodzący o średniej prędkości 1 | |
| 10 | Wentylator chłodzący o średniej prędkości 2 | |
| 11 | Nieużywany | |
| 12 | Sterowanie prędkością wentylatora chłodzącego (lub w bloku przekaźników – pod maską) | |
| 13 | Przekaźnik wysokiej prędkości wentylatora chłodzącego | |
| 14 | Nieużywany | |
| 15 | Główny przekaźnik zapłonu | |
| 16 | Przekaźnik podgrzewacza paliwa | |
| 17 | Odmgławiacz tylnej szyby | |
| Przekaźnik niezdatny do użytku (płytka drukowana (PCB)): | ||
| – | Przekaźnik klaksonowy | |
| – | Przekaźnik pompy spryskiwacza szyby przedniej | |
| – | Przekaźnik przednich świateł przeciwmgielnych | |
| – | Przekaźnik świateł drogowych |

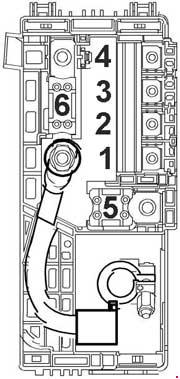

Skrzynka bezpieczników wstępnych silnika
Znajduje się na zacisku akumulatora.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Blok bezpieczników – tablica przyrządów | 100 |
| 2 | Blok bezpieczników – tablica przyrządów | 100 |
| 3 | Elektryczne wspomaganie kierownicy (EPS) (NJ1) | 80 |
| 4 | Nieużywany | – |
| 5 | Blok bezpieczników — akumulator pomocniczy | 250 |
| 6 | Rozrusznik | 250/500 |
| Numer | Opis | Ampery [A] |
|---|---|---|
| 5 | Moduł sterujący świec żarowych | 80 |
| 6 | Elektryczny podgrzewacz pomocniczy | 100 |
| 7 | Nieużywany | – |
| 8 | Nieużywany | – |

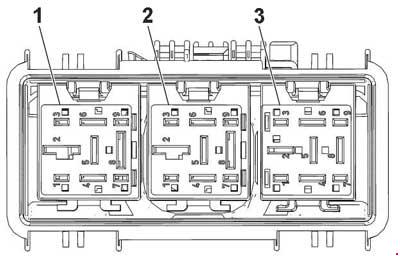

| Numer | Przekaźniki |
|---|---|
| 1 | Wentylator chłodzący lewy przekaźnik średniej prędkości |
| 2 | Przekaźnik sterowania prędkością wentylatora chłodzącego 2 |
| 3 | Prawy przekaźnik średniej prędkości wentylatora chłodzącego |

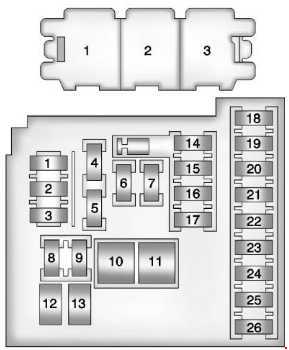

Skrzynka bezpieczników tablicy rozdzielczej
Znajduje się w desce rozdzielczej (po stronie kierowcy), za osłoną po lewej stronie kierownicy.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Moduł sterowania telefonem komórkowym | 10 |
| 2 | Nieużywany | – |
| 3 | Moduł kontroli nadwozia | 25 |
| 4 | Radio | 20 |
| 5 | Moduł sterujący wspomagania parkowania, sygnalizator akustyczny, przełącznik wielofunkcyjny – konsola środkowa, wyświetlacz | 7,5 |
| 6 | Zapalniczka – przód | 20 |
| 7 | Gniazdo zasilania akcesoriów — konsola środkowa 1/2 | 20 |
| 8 | Moduł kontroli nadwozia | 30 |
| 9 | Moduł kontroli nadwozia | 30 |
| 10 | Moduł kontroli nadwozia | 30 |
| 11 | Moduł sterujący silnika dmuchawy | 40 |
| 12 | Nieużywany | – |
| 13 | Moduł sterowania podgrzewanym siedzeniem | 25 |
| 14 | Złącze łącza danych, złącze zasilania olejem | 7,5 |
| 15 | Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa | 10 |
| 16 | Przekaźnik zwalniający pokrywę tylnego przedziału | 10 |
| 17 | Moduł sterowania HVAC / Zespół sterowania HVAC | 15 |
| 18 | Nieużywany | – |
| 19 | Nieużywany | – |
| 20 | Nieużywany | – |
| 21 | Klaster instrumentów | 15 |
| 22 | Wyłącznik zapłonu / Odbiornik zamka drzwi pilota zdalnego sterowania | 2 |
| 23 | Moduł kontroli nadwozia | 20 |
| 24 | Moduł kontroli nadwozia | 20 |
| 25 | Moduł sterowania blokadą kolumny kierownicy | 20 |
| 26 | Nieużywany | – |
| Przekaźniki: | ||
| 1 | Zwalnianie pokrywy tylnego przedziału | |
| 2 | Przekaźnik trybu logistycznego 1 | |
| 3 | Pomocniczy przekaźnik mocy |
