Chevrolet Cruze J400 (2016-2020) – schematy bezpieczników i przekaźników
Rocznik 2016-2020
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Cruze J400 z lat: 2016, 2017, 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

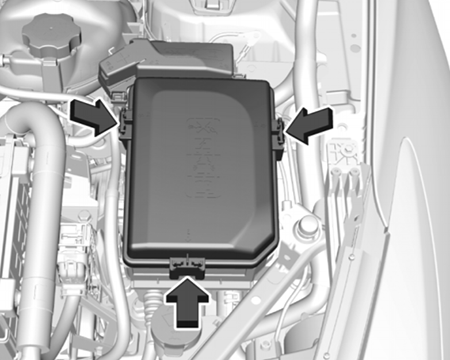

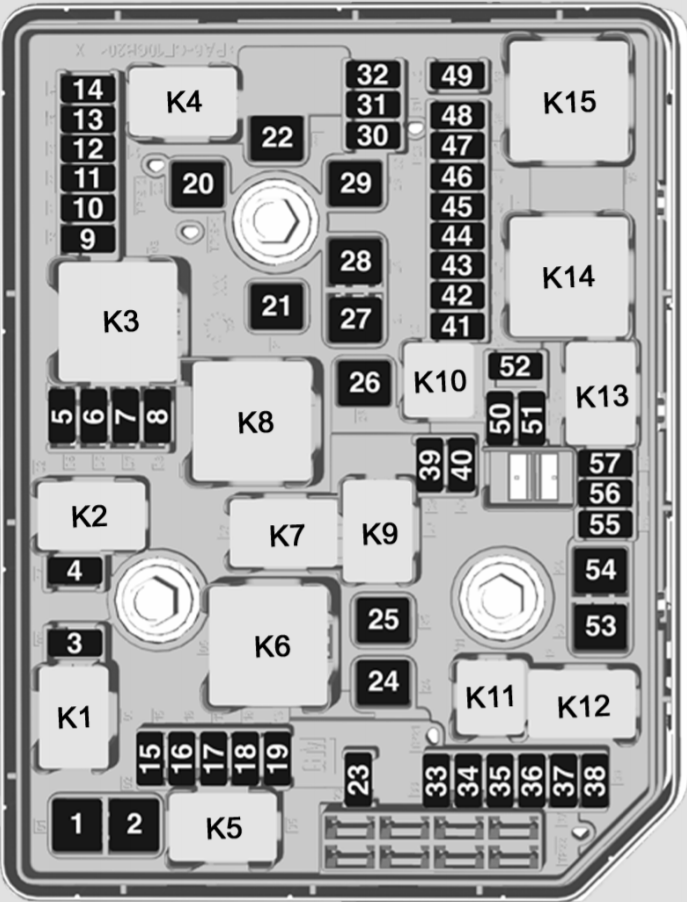

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| F01 | Rozrusznik |
| F02 | Rozrusznik |
| F03 | Czujnik O2 |
| F04 | Moduł sterujący silnika |
| F05 | 2016-2018: Funkcje silnika. 2019: Przesłona Aero / Flex paliwa |
| F06 | Moduł kontroli skrzyni biegów |
| F07 | Nieużywany |
| F08 | Moduł sterujący silnika |
| F09 | Klimatyzacja |
| F10 | Odpowietrznik kanistra |
| F11 | Podgrzewane siedzenia |
| F12 | Moduł CGM |
| F13 | 2016-2018: Pompa po zagotowaniu / Podgrzewana kierownica. 2019: Przesłona Aero/flex paliwa |
| F14 | Przekładnia NOx/CVT8 Diesla |
| F15 | Czujnik O2 |
| F 16 | Wtrysk paliwa |
| F17 | Wtrysk paliwa |
| F18 | NOx oleju napędowego |
| F19 | 2016-2018: NOx oleju napędowego. 2019: Silnik Diesla NOx/chłodziwo |
| F20 | Nieużywany |
| F21 | 2016-2018: Elektryczny hamulec postojowy. 2019: Przetwornica DC/AC |
| F22 | System ABS |
| F23 | Spryskiwacz przedniej szyby/tylne szyby |
| F24 | Nieużywany |
| F25 | 2016-2018: Ogrzewanie olejem napędowym / Doprowadzenie powietrza wtórnego. 2019: Ogrzewanie oleju napędowego |
| F26 | Przenoszenie |
| F27 | Nieużywany |
| F28 | Nieużywany |
| F29 | Odmgławiacz tylnej szyby |
| F30 | Odmgławiacz lusterka |
| F31 | Nieużywany |
| F32 | Wyświetlacz LED/DC DC konwerter/FPPM/grzałka elektryczna/moduł klimatyzacji |
| F33 | Klakson ostrzegający przed kradzieżą |
| F34 | Klakson |
| F35 | Gniazdo zasilania bagażnika |
| F36 | Prawy reflektor świateł drogowych |
| F37 | Lewy reflektor świateł drogowych |
| F38 | Nieużywany |
| F39 | Przednie światła przeciwmgielne |
| F40 | Elektrozawór POWIETRZA |
| F41 | Przełączalna pompa wodna/czujnik wody w paliwie |
| F42 | Ręczne poziomowanie reflektorów |
| F43 | Pompa paliwowa |
| F44 | Wewnętrzne lusterko wsteczne/kamera cofania/przyczepa |
| F45 | Ulotna kierownica |
| F46 | Grupa |
| F47 | Blokada kolumny kierownicy |
| F48 | Tylna wycieraczka |
| F49 | Nieużywany |
| F50 | Nieużywany |
| F51 | Nieużywany |
| F52 | Moduł sterujący silnika/przekładni |
| F53 | Nieużywany |
| F54 | Wycieraczka przedniej szyby |
| F55 | 2016-2018: NOx oleju napędowego. 2019: Nieużywany |
| F56 | 2016-2018: Aeroshutter. 2019: Nieużywany |
| F57 | Nieużywany |
| Przekaźniki | |
| K01 | Rozrusznik |
| K02 | Sterowanie klimatyzacją |
| K03 | Funkcje silnika |
| K04 | 2016-2017: skrzynia biegów CVT8. 2018-2019: Nieużywany |
| K05 | Rozrusznik |
| K06 | Ogrzewanie olejem napędowym / wtórna indukcja powietrza |
| K07 | Prawe światło mijania/prawe światło do jazdy dziennej |
| K08 | Przenoszenie |
| K09 | NOx oleju napędowego |
| K10 | Pompa paliwowa |
| K11 | — |
| K12 | Reflektory świateł drogowych |
| K13 | Lewe światło do jazdy dziennej/Lewe światło mijania |
| K14 | Bieg/Korba |
| K15 | Odmgławiacz lusterek/Odmgławiacz tylnej szyby/Czujnik ostrzeżenia przed kradzieżą |
| K16 | Klakson/Podwójny klakson |
| K17 | NOx oleju napędowego |
| K18 | Przednie światła przeciwmgielne |
| K19 | Po zagotowaniu pompa/podgrzewana kierownica |
| K20 | Klakson ostrzegający przed kradzieżą |
| K21 | Spryskiwacz tylnej szyby |
| K22 | Spryskiwacz przedniej szyby |
| K23 | Wycieraczka tylnej szyby |

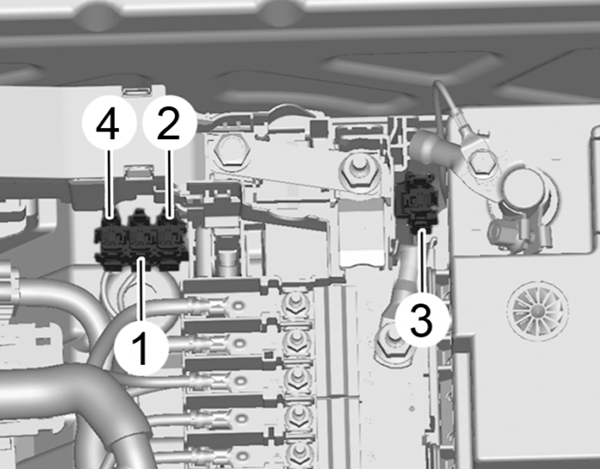

Dodatkowe bezpieczniki znajdują się w pobliżu akumulatora pojazdu
| Numer | Opis |
|---|---|
| 1 | 2018: Moduł kontroli skrzyni biegów (tylko AT). 2019: Moduł sterujący silnika |
| 2 | Pompa paliwowa |
| 3 | 2018: Moduł sterujący silnika. 2019: Moduł sterowania skrzyni biegów |
| 4 | Zasilacz |

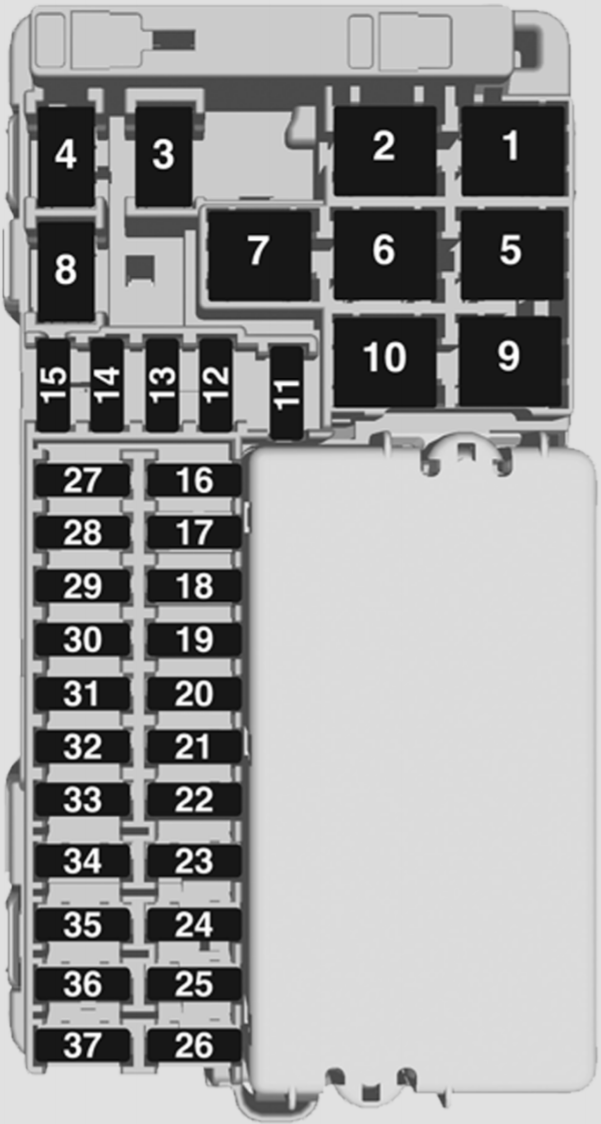

Skrzynka bezpieczników tablicy rozdzielczej

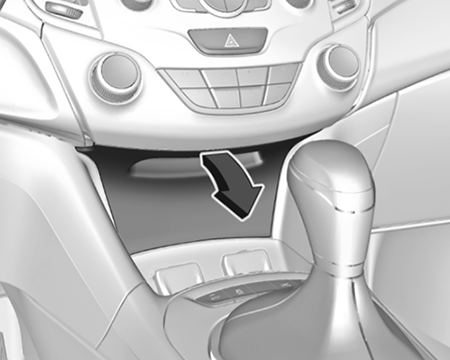

Znajduje się za pokrywą w konsoli środkowej pod elementami sterującymi HVAC.
| Numer | Opis |
|---|---|
| F1 | 2016, 2018: Nieużywane. 2017: Prawe tylne okno elektryczne |
| F2 | Dmuchacz |
| F3 | Elektrycznie regulowane siedzenie kierowcy |
| F4 | Przednie gniazdo zasilania |
| F5 | 2016, 2018, 2019: Nieużywane. 2017: Prawe przednie okno elektryczne |
| F6 | 2016, 2018, 2019: Elektryczne szyby przednie 2017: Elektryczne szyby przednie lewe |
| F7 | Zawory ABS |
| F8 | Moduł Cyberbramy (CGM) |
| F9 | Moduł sterowania nadwozia 8 |
| F10 | 2016, 2018, 2019: Tylne szyby elektryczne. 2017: Lewe tylne okno elektryczne |
| F11 | Szyberdach |
| F12 | Moduł sterowania nadwozia 4 |
| F13 | Podgrzewane fotele przednie |
| F14 | Lusterka zewnętrzne/Asystent pasa ruchu/Automatyczne sterowanie światłami drogowymi |
| F15 | Moduł sterowania nadwozia 1 |
| F 16 | Moduł sterowania nadwozia 7 |
| F17 | Moduł sterowania nadwozia 6 |
| F18 | Moduł sterowania nadwozia 3 |
| F19 | Złącze łącza danych |
| F20 | Poduszka powietrzna |
| F21 | Klimatyzacja |
| F22 | Zwolnienie bagażnika |
| F23 | Wejście pasywne/ Start pasywny |
| F24 | 2016-2017: Wykrywanie obecności dziecka z przodu po prawej stronie. 2018: System wykrywania pasażerów. 2019: system AOS (automatyczne wykrywanie pasażerów) |
| F25 | Oświetlenie przełącznika kierownicy |
| F26 | Stacyjka |
| F27 | Moduł sterujący nadwozia 2 |
| F28 | Wzmacniacz |
| F29 | 2016-2017: Nieużywane. 2018-2019: ładowanie USB |
| F30 | Podświetlenie dźwigni zmiany biegów |
| F31 | Tylna wycieraczka |
| F32 | 2016-2018: Moduł sterowania transmisją (z funkcją Stop/Start). 2019: Wirtualny system klucza |
| F33 | Bezprzewodowe ładowanie telefonu komórkowego / konwerter DC AC |
| F34 | Asystent parkowania/Alarm bocznej martwej strefy/System Infotainment/USB |
| F35 | OnStar |
| F36 | Wyświetlacz/klaster |
| F37 | Radio |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
