W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Corvette C8 z lat: 2020, 2021, 2022.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników tablicy rozdzielczej znajduje się za schowkiem. Dostęp do schowka na rękawiczki można uzyskać, odblokowując amortyzator drzwi i ściskając oś, aby zwolnić pierścień amortyzatora. Pociągnij boczne ściany schowka w desce rozdzielczej, aby zwolnić ograniczniki drzwi. Następnie obróć drzwi, aż zaczepy zawiasów zwolnią się ze sworznia zawiasu.

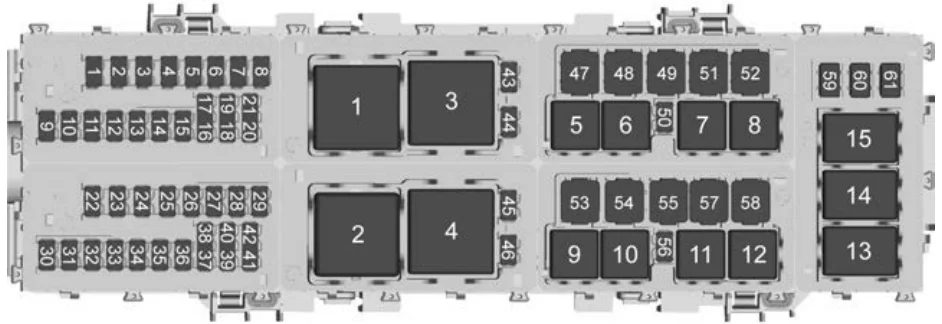

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników



Wersja 1

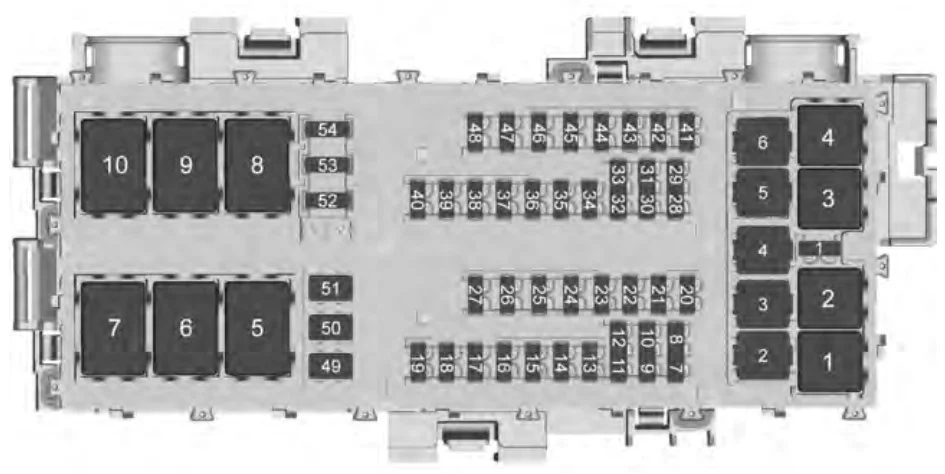

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników



Wersja 2

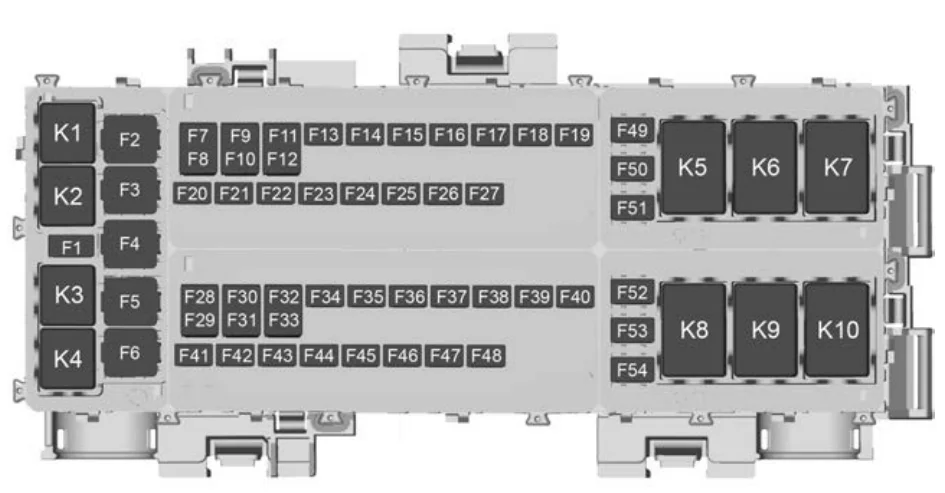

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
1
2 Przednia wycieraczka
3 Wentylator chłodzący 1
4
5 Wentylator chłodzący 2
6 Dmuchawa przednia
7 Podnośnik przedni / Automatyczna kontrola poziomu
8 Moduł płyty interfejsu dźwigni zmiany biegów
9
10 Wyświetl klaster IP/HVAC/moduł konsoli centralnej
11 USB
12
13
14 Schowek na rękawiczki
15
16
17 Aktywator funkcji zdalnej
18 Zwolnienie bagażnika z przodu
19 Inteligentny czujnik akumulatora
20 Moduł oświetlenia zewnętrznego 1
21 Moduł oświetlenia zewnętrznego 3
22 Moduł oświetlenia zewnętrznego 4
23 Moduł kontroli nadwozia 2
24 Moduł oświetlenia zewnętrznego 6
25 Wzmacniacz
26 Automatyczne wykrywanie obecności pasażerów/elektryczny hamulec postojowy
27 Moduł przetwarzania wideo
28 Prawy reflektor
29
30 Moduł czujnikowo-diagnostyczny/ Automatyczne wykrywanie obecności
31 Moduł kontroli nadwozia 1
32 Moduł blokady kolumny
33 Połączenie łącza danych/moduł ładowania bezprzewodowego
34 Telematyka/wyświetlacz przezierny
35 Klakson
36
37
38 Pompka spryskiwacza
39 Tylne pomocnicze gniazdo zasilania
40 Rejestrator danych wydajności/moduł konsoli centralnej
41
42 Środek odstraszający przed kradzieżą
43 Reflektor lewy
44 Moduł oświetlenia zewnętrznego 2
45 Moduł kolumny wspomagania kierownicy
46 Moduł kontroli nadwozia 3
47 Moduł oświetlenia zewnętrznego 5
48 Moduł oświetlenia zewnętrznego 7
49 Moduł kontroli nadwozia 4
50 Przednie pomocnicze gniazdo zasilania
51
52 Przełącznik sterowania kierownicą
53 Podgrzewana kierownica
54
Przekaźniki
K1
K2 Schowek na rękawiczki
K3 Klakson
K4 Spryskiwacz przedni
K5 Zachowana moc akcesoriów/Akcesorium
K6 Odblokowanie przedniego bagażnika 1
K7
K8
K9 Zwolnienie przedniego bagażnika 2
K10 Wycieraczka
Zobacz także:  Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników tylnej komory

Skrzynka bezpieczników w tylnej komorze znajduje się z tyłu pojazdu, między siedzeniami.

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Dostęp:

  1. Otwórz górną pokrywę.
  2. Zdejmij górną pokrywę, naciskając zatrzask do wewnątrz.
  3. Pociągnij pokrywę do góry.

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł fotela kierowcy z pamięcią/ Fotel elektryczny
2 Podgrzewany fotel kierowcy
3 Moduł pamięci siedzenia pasażera/siedzenie elektryczne
4 Podgrzewane siedzenie pasażera
5 Moduł sterujący skrzynią biegów
6 2020: Asystent parkowania tyłem
7 Moduł sygnalizatora akustycznego / funkcja ostrzegania przyjaznego pieszym
8 Ostrzeżenie o bocznej strefie martwej strefy/Asystent parkowania tyłem
9 Moduł blokady kolumny
10 Moduł sterujący silnika/ Klimatyzacja
11
12 Moduł baterii litowo-jonowej
13 Aktywne zarządzanie paliwem
14 Wentylator siedzenia
15
16 Moduł oświetlenia zewnętrznego
17 Zestaw wskaźników tablicy rozdzielczej/płyta interfejsu dźwigni zmiany biegów/moduł sterujący skrzynią biegów/elektroniczny moduł sterujący hamulca
18 Moduł sterujący silnika
19
20 Moduł czujnikowo-diagnostyczny/ Wewnętrzne lusterko wsteczne
21 Elektromagnes zaworu wydechowego
22 Pompa paliwa/moduł strefy zbiornika paliwa
23 Tonneau, lewy
24 Tonneau, prawy
25 Kabriolet, górny prawy
26 Kabriolet, górny lewy
27 Elektroniczna kontrola zawieszenia
28
29 CGM
30 czujnik O2
31 Czujnik O2/ Olej silnikowy/ Oczyszczanie kanistra/ Aktywne zarządzanie paliwem
32 Zapłon równy
33 Nieparzysty zapłon
34 Moduł sterujący silnika 1
35 Moduł sterujący silnika/ Czujnik masowego przepływu powietrza/ Czujnik O2/ Klimatyzacja
36
37 Odpowietrznik kanistra
38 Moduł sterujący zatrzaskiem
39 Przełącznik prawego okna/ zamek drzwi
40 Przełącznik lewego okna/zamek drzwi
41
42 Moduł sterujący silnika 2
43
44 Sprzęgło klimatyzacji
45
46
47
48
49 Pomocniczy wentylator chłodzący prawy
50
51
52
53 Elektromagnes rozrusznika
54 Lewy pomocniczy wentylator chłodzący
55 Przedni podnośnik/Automatyczna regulacja poziomowania
56
57 Odmgławiacz tylnej szyby
58
59 Okno lewe/prawe
60 Elektryczny fotel pasażera
61 Elektrycznie sterowany fotel kierowcy
Przekaźniki
K1
K2 Układ napędowy
K3 Start silnika
K4 Tylny odmgławiacz
K5 Sprzęgło klimatyzacji
K6
K7
K8
K9
K10
K11
K12
K13
K14 Elektromagnes rozrusznika
K15
