W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Captivaz z lat: 2006, 2007, 2008, 2009, 2010 (C100) i 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 (C140).



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Skrzynka bezpieczników znajduje się obok beczki płynu do spryskiwaczy i jest zamknięta plastikową pokrywą.

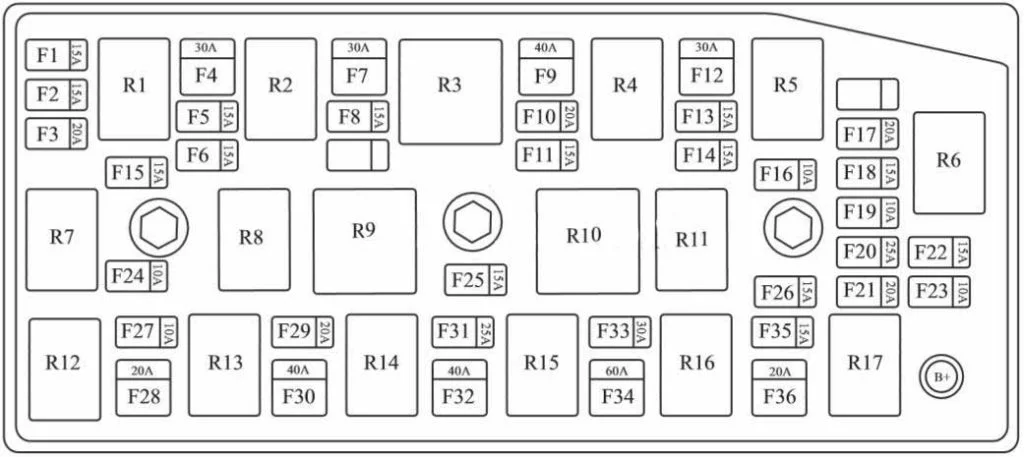

C100

Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

Opis

F1 Zarządzanie silnikiem
F2 Zarządzanie silnikiem
F3 Elektroniczna jednostka kontrolująca
F4 Główny wentylator
F5 Paliwo
F6 Napęd na cztery koła*
F7 Przekaźnik pomocniczy
F8 Zatrzymać
F9 Klimatyzator / Zapłon 1
F10 Szyberdach*
F11 System antywłamaniowy
F12 System do czyszczenia zaparowanych szyb
F13 Lewy reflektor świateł mijania
F14 Reflektor świateł mijania prawych
F15 Silnik 3
F 16 Światła postojowe z lewej strony
F17 Spryskiwacz reflektorów
F18 TCM
F19 Światła postojowe prawe
F20 Zapasowy
F21 Zapasowy
F22 Zapasowy
F23 Zapasowy
F24 Komponent klimatyzatora
F25 Sygnał dźwiękowy
F26 Przednie światła przeciwmgielne
F27 Główny
F28 Rozrusznik
F29 SEKCJA
F30 SEKCJA
F31 Wycieraczka
F32 Początek
F33 Fotel elektryczny
F34 Akumulator
F35 Światła drogowe
F36 Spryskiwacz tylnej szyby
R1 Pomocniczy przekaźnik wentylatora
R2 Przekaźnik układu paliwowego
R3 Przekaźnik prędkości wycieraczek
R4 Przekaźnik do czyszczenia zaparowanych szyb
R5 Przekaźnik górny/dolny
R6 Przekaźnik spryskiwaczy reflektorów
R7 Główny przekaźnik
R8 Główny przekaźnik wentylatora
R9 Przekaźnik sterowania wentylatorem
R10 Przekaźnik wentylatora
R11 Przekaźnik świateł postojowych
R12 Przekaźnik rozrusznika
R13 Przekaźnik klimatyzatora
R14 Przekaźnik klaksonowy
R15 Przekaźnik wycieraczek
R16 Przekaźnik świateł przeciwmgielnych
R17 Przekaźnik świateł drogowych
Zobacz także:  Chevrolet Cavalier (1983-1994) - schematy bezpieczników i przekaźników

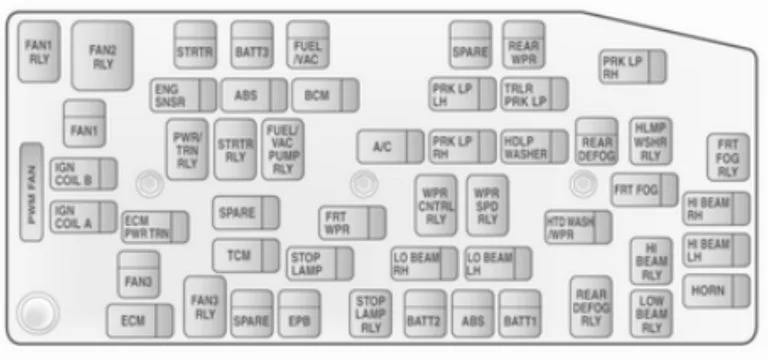

C140

Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

Opis

SECTION  System antywłamaniowy
A/C  Klimatyzacja
BATT1  Skrzynka bezpieczników deski rozdzielczej
BATT2  Skrzynka bezpieczników deski rozdzielczej
BATT3  Skrzynka bezpieczników deski rozdzielczej
BCM  Jednostka sterująca elektroniki ciała
ECM  ECM
ECM PWR TRN  ECM, silnik i skrzynia biegów
ENG SNSR  Czujniki zarządzania silnikiem
EPB  Elektryczny hamulec postojowy
FAN1  Przepływ powietrza chłodzącego
FAN3  Przepływ powietrza chłodzącego
FRT FOG  Przednie światła przeciwmgielne
FRT WPR  Przednia wycieraczka
FUEL/VAC Pompa paliwa;

Pompa próżniowa.

HDLP WASHER  Spryskiwacz reflektorów
HI BEAM LH  Światła drogowe (lewy blok)
HI BEAM RH  Światła drogowe (prawy reflektor blokowy)
HORN  Sygnał dźwiękowy
HTD WASH/ MIR Podgrzewany płyn do spryskiwaczy;

Podgrzewane lusterka zewnętrzne.

IGN COIL A  Cewka zapłonowa
IGN COIL B  Cewka zapłonowa
LO BEAM LH  Światło mijania (lewy reflektor blokowy)
LO BEAM RH  Światło mijania (prawy reflektor blokowy)
PRK LP LH  Światło postojowe (lewy reflektor blokowy)
PRK LP RH  Światło postojowe (prawy reflektor blokowy)
PWM FAN  Sygnał sterujący wentylatorem PWM
REAR DEFOG  Podgrzewana tylna szyba
REAR WPR  Tylna wycieraczka
SPARE  –
STOP LAMP Światła stopu
STRTR Rozrusznik
TCM Jednostka sterująca skrzynią biegów
TRLR PRL LP Światła postojowe przyczepy



Dodatkowa skrzynka

Tylko modele z silnikiem Diesla. Znajduje się na środku panelu.

Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników



Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

Opis

AF1 Sterownik świec żarowych 60A
AF2 30A przekaźnik podgrzewacza filtra paliwa
AF3 Przekaźnik 40A PTC-1
AF4 Przekaźnik 40A PTC-2
AF5 Przekaźnik 40A PTC-3

Przedział pasażerski

Znajduje się po lewej stronie u stóp pasażera.

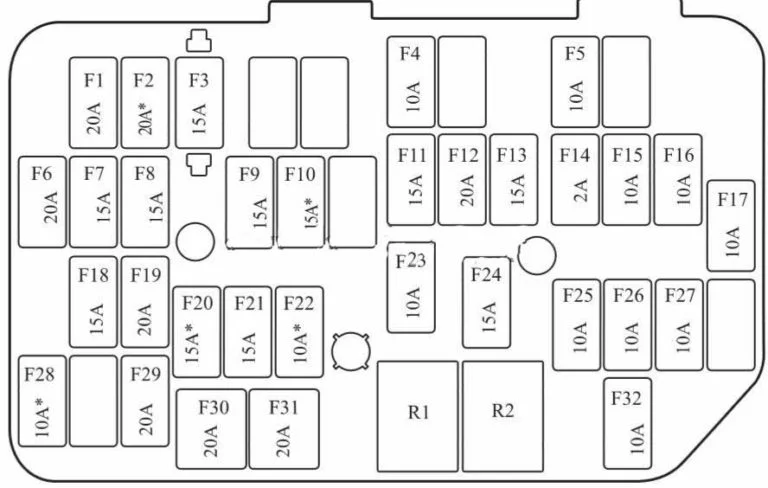

C100

Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

Opis

F1 AP01 / Dodatkowe gniazdo
F2 Podgrzewane fotele przednie
F3 System nagłośnieniowy
F4 Klimatyzator
F5 Elektroniczna jednostka sterująca nadwozia
F6 Zamek od drzwi
F7 Kierunkowskaz po prawej stronie
F8 Kierunkowskaz lewa strona
F9 Stop
F10 Spryskiwacze reflektorów
F11 Klimatyzacja
F12 Elektroniczna jednostka sterująca nadwozia
F13 Elektroniczna jednostka sterująca nadwozia
F14 Zapłon: S / W
F15 Tylne światło przeciwmgielne
F 16 Poduszka powietrzna (poduszka powietrzna)
F17 Podkładka przednia
F18 Zamek drzwi przednich
F19 Dodatkowe gniazdo
F20 Jednostka sterująca skrzynią biegów
F21 Silnik
F22 Światła mijania
F23 Podnośnik szyby
F24 Podgrzewane lusterka zewnętrzne
F25 Deska rozdzielcza
F26 Zapłon 1
F27 Poduszka powietrzna
F28 Składane lusterko*
F29 Zapalniczka
F30 Elektrycznie sterowane okno po stronie pasażera
F31 Elektrycznie sterowane szyby po stronie kierowcy
F32 Zegar
R1 Komponent przekaźnika klimatyzatora / Nieusuwalne pomocnicze gniazdo elektryczne
R2 Zapłon: START

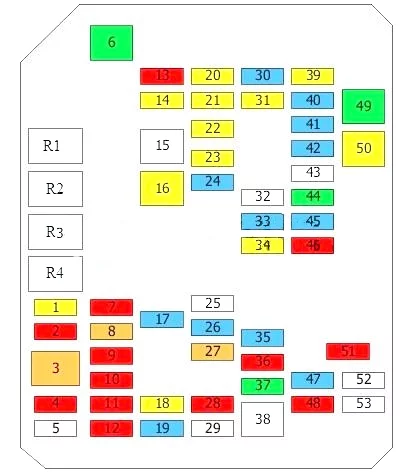

C140

Chevrolet Captiva (2006-2019) - schematy bezpieczników i przekaźników

Opis

1 20A Podgrzewane przełączniki siedzeń
2 10 A Czujnik jakości powietrza;

Ogrzewanie, wentylacja i klimatyzacja (HVAC);

Dmuchawa, szybki przekaźnik;

Przekaźnik dodatkowej grzałki 1.

3 40A Silnik dmuchawy
4 10 A Sterownik poziomowania reflektorów;

Sterownik wspomagania kierownicy;

Siłownik poziomowania lewego reflektora;

Siłownik poziomowania prawego reflektora.

5 2A Przełącznik wielofunkcyjny;

Panel przyrządów;

Przełącznik elektrycznego lusterka wstecznego.

6 30A Przełącznik regulacji fotela kierowcy
7 10 A Jednostka sterująca pompy paliwa
lub nieużywana
8 5A Lusterko wewnętrzne;

Alarm bezpieczeństwa.

9 10 A Przekaźnik tylnych świateł przeciwmgielnych;

Lampka wyłączenia poduszki powietrznej pasażera;

Zestaw wskaźników;

Jednostka sterująca wyświetlacza informacyjnego;

Przełącznik wielofunkcyjny;

Tablica przyrządów.

10 10 A Moduł diagnostyczny poduszki powietrznej
11 10 A Sterownik nadwozia;
Złącze przyczepy..
12 10 A Przełącznik pozycji postojowej/neutralnej
13 10 A Sterownik szyberdachu;

Sterownik lusterek.

14 20A Przekaźnik świateł cofania, przekaźnik przyczepy, światła przyczepy
15
16 20A Jednostka sterująca szyberdachu
17 15A Jednostka sterująca mechanizmu różnicowego;
Elektrozawór odpowietrzania kanistra.
18 20A Sterownik nadwozia;
Złącze przyczepy.
19 15A Radio
20 20A Jednostka sterująca pompy paliwa
21 20A Gniazdo akcesoriów
22 20A Zapalniczka przednia
23 20A Gniazdo akcesoriów do bagażnika
24 15A Sterownik silnika;

Przepływomierz masowy powietrza z czujnikiem temperatury powietrza;

ESP;

Sterownik silnika;

Przekaźnik pompy próżniowej.

25
26 15A Tylne światło przeciwmgielne
27 5A Dioda klimatyzacji
28 10 A Klaster instrumentów
29 2A Sterowanie na kierownicy
30 15A Klapka wlewu paliwa
31 20A Głośnik niskotonowy
32
33 15A Jednostka sterująca nadwozia
34 20A Pompka spryskiwacza szyby przedniej
35 15A Jednostka sterująca nadwozia
36 10 A Jednostka sterująca nadwozia
37 30A Złącze przyczepy
38
39 20A Przekaźnik centralnego zamka
40 15A Jednostka sterująca nadwozia
41 15A Jednostka sterująca nadwozia
42 15A Jednostka sterująca nadwozia
43
44 30A Wzmacniacz dźwięku
45 15A Lewy system jazdy dziennej
46 10 A Podgrzewana jednostka sterująca siedzenia kierowcy;

Podgrzewana jednostka sterująca siedzenia pasażera.

47 15A Jednostka sterująca immobilizera
48 10 A Moduł diagnostyczny poduszki powietrznej
49 30A Okna elektryczne
50 20A Elektryczna szyba kierowcy
51 10 A Czujnik ultradźwiękowy;

Jednostka sterująca wspomagania parkowania;

Budzik;

Zabezpieczenia;

Przełącznik wielofunkcyjny;

Tablica przyrządów.

52 2A Stacyjka
53
R1 Przekaźnik akcesoriów
R2 Pomocniczy przekaźnik mocy
R3 Przekaźnik pracy silnika
R4 Główny przekaźnik
Zintegrowane są następujące przekaźniki:
R5 Pompka spryskiwacza szyby przedniej
R6 Przekaźnik systemu do jazdy dziennej
R7 Przekaźnik tylnego światła przeciwmgielnego
R8 Przekaźnik świateł cofania, przyczepa
R9 Przekaźnik oświetlenia przyczepy
R10 Przekaźnik oświetlenia przyczepy
R11 Przekaźnik odblokowania drzwi
R12 Przekaźnik klapki wlewu paliwa
R13 Przekaźnik tylnej klapy
R14 Przekaźnik zamka drzwi
R15 Przekaźnik zamka drzwi kierowcy
R16 Przekaźnik blokady
