W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Camaro z lat: 2019, 2020, 2021, 2022.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

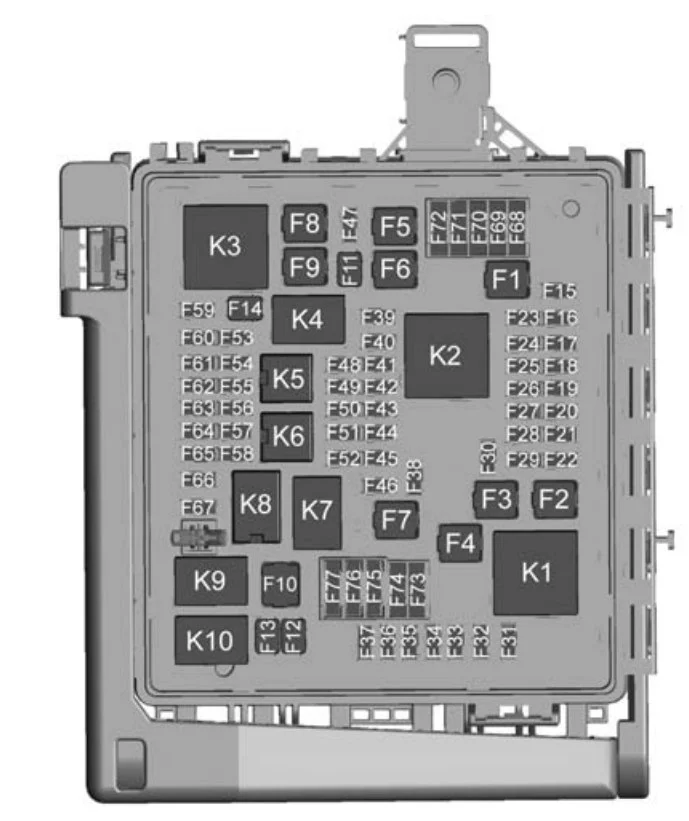

Komora silnika

Chevrolet Camaro (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Pompa ABS
F2
F3 Elektrycznie regulowane siedzenie kierowcy
F4 Wentylator chłodzący
F5 Fotel pasażera zasilany elektrycznie
F6
F7
F8
F9
F10
F11 AUX DRL
F12 Przednia wycieraczka
F13 Rozrusznik
F14 Pompa próżniowa hamulca
F15 Moduł automatycznego poziomowania reflektorów
F 16 Podgrzewany przedni fotel
F17 Okno pasażera
F18 Moduł sterowania nadwozia 4
F19 SDM/AOS
F20 OnStar / Nawigacja
F21 Moduł sterowania nadwozia 6
F22 Zawór ABS
F23
F24
F25 Elektryczna blokada kolumny kierownicy
F26 Moduł sterujący nadwozia 2
F27
F28 Moduł sterowania nadwozia 3
F29 Moduł sterowania nadwozia 8
F30 Wycieraczka przedniej szyby
F31 Prawy reflektor LED
F32 Lewy reflektor LED
F33
F34 Klakson
F35 Automatyczny silnik poziomowania reflektorów
F36 Lewy reflektor świateł drogowych
F37 Prawy reflektor świateł drogowych
F38
F39
F40 Tylne centrum elektryczne/zapłon
F41 2019: Zestaw wskaźników/zapłon.
2020-2022: Lampka kontrolna awarii/zapłon
F42 HVAC/ISRVM/ OSRVM
F43 2019: Aktywne zarządzanie paliwem z przedniego zaworu wydechowego.
2020: Moduł sterujący tylnego napędu/ICCM 2021-2022
: Aktywne zarządzanie paliwem z przedniego zaworu wydechowego
F44
F45 Szyberdach
F46 Moduł sterowania nadwozia 7
F47 CGM
F48 Sprzęgło klimatyzacji
F49 Podgrzewana kierownica
F50 Moduł sterujący układu paliwowego/zapłon
F51 Tylny zawór wydechowy PTSQ
F52
F53
F54 Pompa płynu chłodzącego silnik
F55 Zbiornik paliwa
F56
F57 Moduł sterujący silnika/zapłon
F58 Moduł sterowania skrzynią biegów/zapłon
F59
F60 Akumulator modułu sterującego transmisją
F61 Non-walk/pojazd
F62 Cewki zapłonowe – nieparzyste
F63 Czujnik niedochodowy/O2
F64 Cewki zapłonowe – parzyste
F65
F66 Moduł sterujący silnika 1
F67 Moduł sterujący silnika 2
F68-F77 Zapasowe bezpieczniki
Przekaźniki
K1
K2 Bieg/Korba
K3
K4 Pompa próżniowa
K5 Sterowanie klimatyzacją
K6 Pompa płynu chłodzącego
K7 Moduł sterujący silnika
K8 Zbiornik paliwa
K9
K10 Rozrusznik
Zobacz także:  Chevrolet Malibu (2013-2016) - schematy bezpieczników i przekaźników

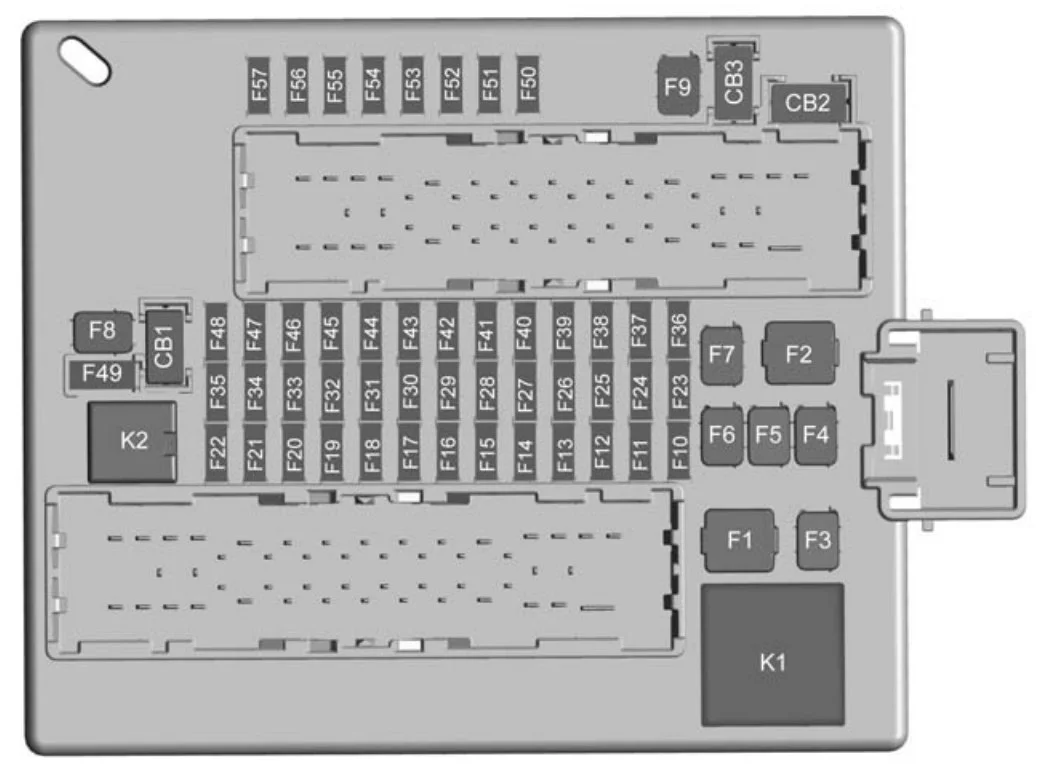

 Bagażnik

Skrzynka bezpieczników tylnego przedziału znajduje się po prawej stronie bagażnika pod podłogą i pokrywą.

Chevrolet Camaro (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Odmgławiacz tylnej szyby
F2 Dmuchawa przednia
F3 Elektryczny hamulec postojowy
F4
F5
F6 Moduł sterujący napędem tylnym
F7 Prawe okno
F8
F9 Lewe okno
F10 Podgrzewane lusterko
F11
F12 Podgrzewana kierownica
F13
F14 Sterowanie HVAC
F15 Zapasowy
F 16 Wyświetlacz
F17 Zapasowy
F18
F19 Wentylowane siedzenie przednie
F20 Zapasowy
F21
F22
F23 Moduł sterowania nadwozia
F24
F25
F26
F27 Światła RGB
F28 Wejście pasywne/Bateria startowa pasywna
F29 Złącze łącza danych
F30 Odpowietrznik kanistra
F31 Mocne składanie góry
F32 Moduł gniazda pamięci
F33 Bezprzewodowa ładowarka
F34 Akumulator modułu sterującego silnika
F35 Moduł sterujący układu paliwowego V6
F36
F37 Elektryczna blokada kolumny kierownicy
F38 Zewnętrzne lusterko wsteczne/okno elektryczne
F39 Zamknięcie z tyłu
F40
F41 Kontrola napięcia regulowanego akumulatora
F42 SADS
F43 2019: nieużywany.
2020-2022: Moduł sterujący napędu tylnego/ICCM
F44 Składany górny solenoid
F45 Wzmacniacz
F46 Moduł sterujący układu paliwowego V8
F47 Bocznica
F48
F49 Kierownica
F50 Moduł kamery przedniej
F51 Moduł kamery
F52 Asystent parkowania
F53 2019: Tylny moduł sterujący kierowcy.
2020-2022: Nieużywany
F54 Alarm bocznej martwej strefy
F55 Radio
F56
F57
Przekaźniki
K1 Odmgławiacz tylnej szyby
K2 Moduł sterujący układu paliwowego
Wyłączniki automatyczne
CB1
CB2 Zachowana moc akcesoriów
CB3
