Audi TT 8N (1999-2006) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi TT 8N z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Audi TT 8N to pierwsza generacja dwuosobowego coupe Audi TT, która była produkowana w latach 1998-2006. Model ten zyskał dużą popularność dzięki swojemu sportowemu stylowi i zaawansowanym technologicznie rozwiązaniom.
Audi TT 8N został zbudowany na bazie platformy Audi A4, a jego nadwozie zostało zaprojektowane przez Petera Schreyera. Samochód był oferowany z silnikami benzynowymi o pojemności od 1,8 do 3,2 litra i mocy od 180 do 250 KM. Najmocniejsze wersje, oznaczone symbolem „TT-S”, były wyposażone w silniki o mocy 225 lub 250 KM, co pozwalało na przyspieszenie od 0 do 100 km/h w czasie około 6 sekund.
Audi TT 8N charakteryzuje się nie tylko sportowym stylem, ale również innowacyjnymi rozwiązaniami technologicznymi. W samochodzie zastosowano m.in. system quattro, który zapewniał doskonałą trakcję, a także systemy ABS, ESP i ASR, które poprawiały bezpieczeństwo jazdy. Wnętrze auta było bardzo ergonomiczne i przestronne, z wygodnymi fotelami i zaawansowanym systemem audio Bose.
Audi TT 8N był samochodem, który przyczynił się do zmiany wizerunku marki Audi, kojarzonej wcześniej przede wszystkim z luksusowymi i eleganckimi modelami. Zyskał on również dużą popularność wśród fanów sportowych samochodów, którzy cenią sobie styl i dynamikę jazdy.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Układ skrzynek bezpieczników i przekaźników
- skrzynka przyłączeniowa przednia lewa w komorze silnika;
- tablica bezpieczników na tablicy rozdzielczej po lewej stronie stojaka;
- Pokładowa jednostka sterująca zasilaniem i dodatkowa płytka przekaźnikowa po lewej stronie pod deską rozdzielczą;
- główna skrzynka bezpieczników bezpośrednio przy akumulatorze;
- dodatkowa tablica przekaźników po prawej stronie w bagażniku pod tapicerką.

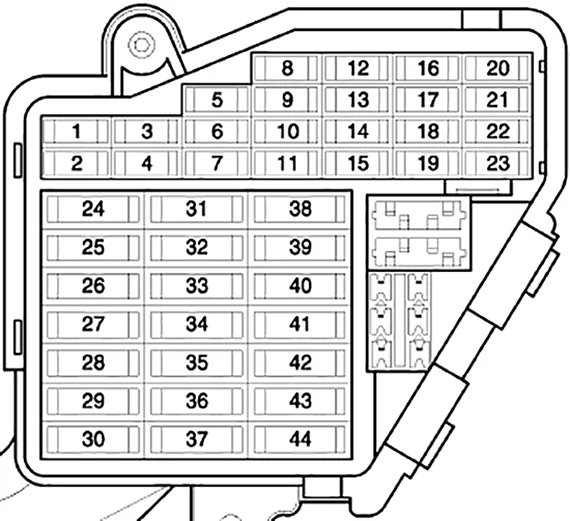

Skrzynka bezpieczników w przedziale pasażerskim na tablicy rozdzielczej
Bezpieczniki znajdują się z przodu po lewej stronie tablicy rozdzielczej za pokrywą. Aby zdjąć pokrywę, umieść śrubokręt w wycięciu i podważ ją.
Na wewnętrznej stronie pokrywy bezpieczników znajduje się naklejka z liczbą bezpieczników. W bliższym rzędzie umieszczono dwa zapasowe bezpieczniki.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Podgrzewane wyrzutniki spryskiwaczy przedniej szyby, podgrzewane lusterka wsteczne |
| 2 | 10 | Klakson |
| 3 | 5 | Oświetlenie (schowek na rękawiczki), klimatyzacja, przekaźnik świateł przeciwmgielnych, lampka ostrzegawcza świateł postojowych |
| 4 | 5 | Światło tablicy rejestracyjnej |
| 5 | 7,5 | Elektryczny system komfortu (potencjometr podgrzewanego siedzenia, sterowanie lampami, Homelink, przełączniki i silniki lusterek, wskaźnik temperatury, zewnętrzna, klimatyzacja) |
| 6 | 5 | Centralny zamek |
| 7 | 10 | światło cofania |
| 8 | 5 | Telefon komórkowy |
| 9 | 5 | ABS/ESP |
| 10 | 5 | Zarządzanie silnikiem (benzyna) |
| 11 | 5 | Tablica przyrządów |
| 12 | 7,5 | Zasilacz diagnostyczny, telefon |
| 13 | 10 | Światła stopu |
| 14 | 10 | Oświetlenie wnętrza, centralny zamek |
| 15 | 5 | Tablica przyrządów |
| 16 | 10 | Sprzęgło elektromagnetyczne, elektryczna pompa wodna |
| 17 | Pusty | |
| 18 | 10 | Światła drogowe, prawe |
| 19 | 10 | Światło drogowe, lewe |
| 20 | 15 | Prawe światło mijania, regulacja zasięgu reflektorów |
| 21 | 15 | Lewe światło mijania, regulacja zasięgu reflektorów |
| 22 | 5 | Światło tylne i pozycyjne, prawe |
| 23 | 5 | Światło tylne i pozycyjne lewe |
| 24 | 20 | Wycieraczka szyby przedniej, pompka spryskiwacza szyby przedniej |
| 25 | 25 | Wentylator ogrzewania, klimatyzacja |
| 26 | 25 | Ogrzewana tylna szyba |
| 27 | Pusty | |
| 28 | 20 | Pompa paliwowa |
| 29 | 15 | Zarządzanie silnikiem (benzyna) |
| 30 | Pusty | |
| 31 | 5 | sprzęgło Haldex |
| 32 | 10 | Wtryskiwacze (benzyna) |
| 33 | 20 | Czyszczenie reflektorów |
| 3. 4 | 10 | Zarządzanie silnikiem (benzyna) |
| 35 | Pusty | |
| 36 | 15 | Światła przeciwmgielne, tylne światło przeciwmgielne |
| 37 | 10 | Kontakt S (radio, centralny zamek) |
| 38 | 15 | Centralny zamek |
| 39 | 15 | Jednoczesne migacze awaryjne |
| 40 | 20 | Klakson |
| 41 | 15 | Zapalniczka |
| 42 | 20 | Radio, monitoring wnętrza |
| 43 | 10 | Zarządzanie silnikiem (benzyna) |
| 44 | 15 | podgrzewane siedzenie |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
