W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Brera z lat: 2005, 2006, 2007, 2008, 2009, 2010.

Alfa Romeo Brera to samochód sportowy produkowany przez włoską markę Alfa Romeo w latach 2005-2010. Oto kilka informacji na temat Alfa Romeo Brera:

  1. Design: Alfa Romeo Brera wyróżnia się swoim spektakularnym designem, który jest połączeniem sportowej elegancji i włoskiego stylu. Ma unikalne proporcje, opływowe linie, muskularne nadkola i charakterystyczne detale, takie jak trójkątne reflektory i charakterystyczny grill. Jest to samochód o niepowtarzalnym wyglądzie.
  2. Wydajność i silniki: Alfa Romeo Brera oferuje różne opcje silnikowe, w tym benzynowe jednostki napędowe. Dostępne były silniki o różnych pojemnościach, mocach i osiągach. Wersje z mocniejszymi silnikami V6 były szczególnie cenione za swoje dynamiczne osiągi.
  3. Handling i jazda: Alfa Romeo Brera zapewnia doskonałe właściwości jezdne i emocjonującą jazdę. Zawieszenie było dobrze zestrojone, co pozwalało na precyzyjne prowadzenie i dobrą stabilność na zakrętach. Przyjemność z jazdy była podkreślana przez reaktywną kierownicę i dobrze wyważony układ jezdny.
  4. Wnętrze: Wnętrze Alfa Romeo Brera jest stylowe i dobrze wykonane, z wysokiej jakości materiałami i wykończeniem. Oferuje ergonomiczne fotele, sportowy kokpit z intuicyjnie rozmieszczonymi elementami sterującymi i wiele opcji wyposażenia, takich jak systemy multimedialne, klimatyzacja i wiele innych funkcji komfortowych.
  5. Charakter dwudrzwiowego coupe: Alfa Romeo Brera to dwudrzwiowe coupe, które łączy sportową elegancję z praktycznością. Mimo swojego sportowego charakteru, oferuje ona przestronne wnętrze i odpowiednią ilość miejsca dla kierowcy i pasażerów.

Alfa Romeo Brera to samochód dla miłośników motoryzacji, którzy cenią zarówno stylowe włoskie wzornictwo, jak i emocjonującą jazdę. Jego unikalny design, dynamiczne osiągi i luksusowe wnętrze sprawiają, że jest to samochód, który przyciąga uwagę na drodze.

Zobacz także:  Alfa Romeo 166 (2003-2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników na desce rozdzielczej

Alfa Romeo Brera (2005-2010) - schematy bezpieczników i przekaźników

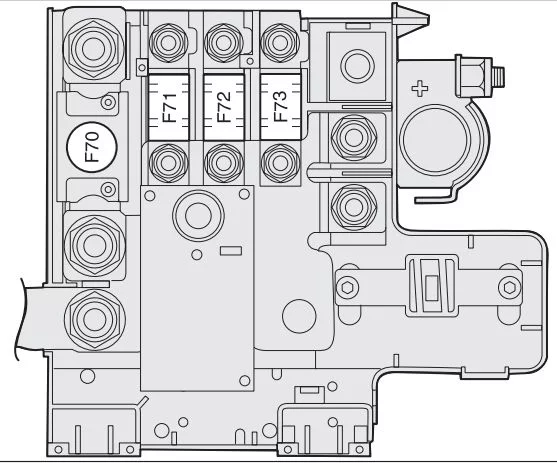

Skrzynka bezpieczników na dodatnim biegunie akumulatora

Alfa Romeo Brera (2005-2010) - schematy bezpieczników i przekaźników

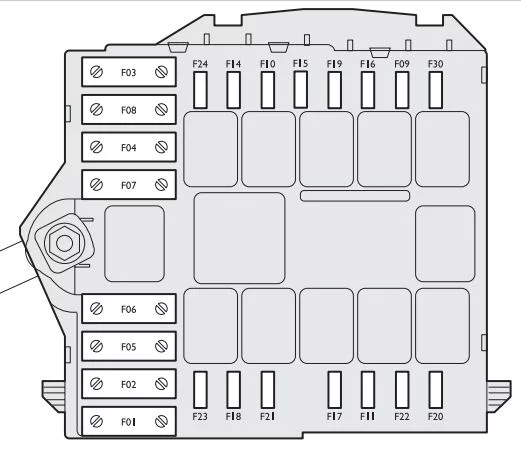

Skrzynka bezpieczników w pobliżu akumulatora

Alfa Romeo Brera (2005-2010) - schematy bezpieczników i przekaźników

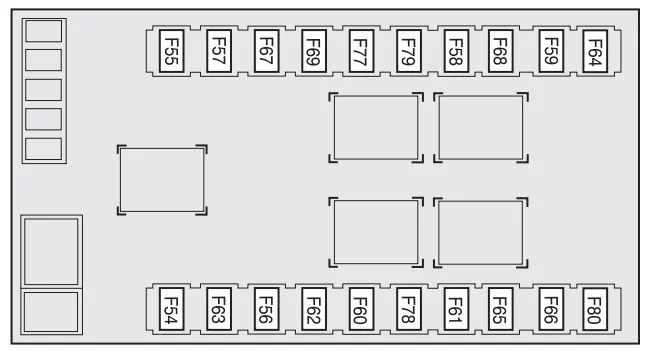

Skrzynka bezpieczników w bagażniku (po lewej stronie)

Alfa Romeo Brera (2005-2010) - schematy bezpieczników i przekaźników

Tabela podsumowania bezpieczników

Światła Bezpiecznik Ampery [A] Lokalizacja
Prawy reflektor świateł drogowych F14 10 Akumulator
Lewy reflektor świateł drogowych F15 10 Akumulator
Prawy reflektor świateł mijania F12 15 Panel
Lewy reflektor świateł mijania F13 15 Panel
Przednie światło przeciwmgielne F30 15 Akumulator (biegun dodatni)
Światło cofania F35 7,5 Panel
Trzecie światło hamowania F37 10 Panel
Przednie światło sufitowe F39 10 Panel
Przednie światło sufitowe F49 7,5 Panel
Kierunkowskazy F53 10 Panel
Światła awaryjne F53 10 Panel
Opis Bezpiecznik Ampery [A] Lokalizacja
Jednostka sterująca komory silnika F70 (MEGA BEZPIECZNIK) 150 Panel
Jednostka sterująca tablicy przyrządów F71 70 Panel
Podgrzewacz paliwa (wersje diesel) F73 60 Panel
Jednostka sterująca rozruchem F01 (MAKS.BEZPIECZNIK) 70 Akumulator
Jednostka sterująca tablicy przyrządów F01 (MAKS.BEZPIECZNIK) 70 Akumulator
Wentylator systemu klimatyzacji F02 (MAKS. BEZPIECZNIK) 40 Akumulator
Elektryczna blokada kierownicy F03 (MAKS. BEZPIECZNIK) 20 Akumulator
Węzeł hamulca (pompa) F04 (MAKS. BEZPIECZNIK) 40 Akumulator
Węzeł hamulca (zawór elektromagnetyczny) F05 (MAKS. BEZPIECZNIK) 40 Akumulator
Wentylator chłodnicy (niska prędkość) F06 (MAKS.BEZPIECZNIK) 40 Akumulator
Wentylator chłodnicy (wysoka prędkość) F07 (MAKS.BEZPIECZNIK) 40 Akumulator
Spryskiwacz reflektorów F09 20 Akumulator
Klakson F10 15 Akumulator
Różne usługi wtórne wtrysku elektronicznego F11 15 Akumulator
+ INT dla elektronicznego układu wtryskowego F 16 7,5 Akumulator
Usługi podstawowe wtrysku elektronicznego F17 10 Akumulator
Punkt rozgałęzienia sterowania silnikiem F18 15 Akumulator
Sprężarka systemu klimatyzacji F19 7,5 Akumulator
Ogrzewanie tylnej szyby F20 20 Akumulator
Zasilanie pompy paliwa F21 20 Akumulator
Cewki zapłonowe/wtryskiwacze (wersje benzynowe) F22 15 Akumulator
Podstawowe usługi wtrysku elektronicznego (wersje diesla) F22 20 Akumulator
Moc nagłośnienia/systemu radionawigacji F23 15 Akumulator
Punkt rozgałęzienia komputera nadwozia/cewka przekaźnika spryskiwaczy reflektorów F31 7,5 Panel
Odgałęzienie drzwi kierowcy/odgałęzienie drzwi pasażera/urządzenie zapłonowe F32 15 Panel
Wolny F33 Panel
Wolny F34 Panel
Woda w czujniku/przepływomierzu filtra oleju napędowego F35 7,5 Panel
Przełącznik świateł hamowania/panel sterowania w konsoli środkowej F35 7,5 Panel
Tempomat F35 7,5 Panel
Czujnik AQS F35 7,5 Panel
Wolny F36 Panel
Rozgałęzienie tablicy rozdzielczej F37 10 Panel
Sterownik reflektorów przednich/Zasilanie sterownika reflektorów wyładowczych (Bixenon) (gdzie przewidziano) F37 10 Panel
Motoreduktor blokujący/odblokowujący bagażnik F38 15 Panel
Gniazdo diagnostyczne systemu EOBD F39 10 Panel
Jednostka sterująca TPMS F39 10 Panel
Ustawienia telefonu komórkowego F39 10 Panel
Jednostka sterująca systemu alarmowego (dla wersji/rynków, gdzie przewidziano) F39 10 Panel
System klimatyzacji F39 10 Panel
Podgrzewana tylna szyba F40 30 Panel
Odmgławiacz dyszy spryskiwacza reflektorów F41 7,5 Panel
Podgrzewany odmgławiacz lustra F41 7,5 Panel
Moc punktu rozgałęzienia hamulca (ABS/VDC) – Punkt rozgałęzienia kąta skrętu – Czujnik odchylenia F42 7,5 Panel
Wycieraczka/spryskiwacz szyby przedniej F43 30 Panel
Zapalniczka na konsoli środkowej F44 10 Panel
System radionawigacji F49 7,5 Panel
Jednostka sterująca czujnika deszczu F49 7,5 Panel
Punkt rozgałęzienia kierownicy F49 7,5 Panel
Panel przycisków sterujących F49 7,5 Panel
Punkt rozgałęzienia czujnika parkowania F49 7,5 Panel
Kontrolki konsoli środkowej kontrolki F49 7,5 Panel
Kontrolki foteli F49 7,5 Panel
Usługi szyby przedniej F49 7,5 Panel
Ustawienia telefonu komórkowego F49 7,5 Panel
Przycisk START/STOP F49 7,5 Panel
System poduszek powietrznych F50 7,5 Panel
Jednostka sterująca TPMS F51 7,5 Panel
Wstępne ustawienia systemu dźwiękowego F51 7,5 Panel
Rozgałęzienie tablicy rozdzielczej F53 10 Panel
Wzmacniacz nagłośnienia z DSP F54 30 Rozruch
+ 30 wzmacniaczy audio HI-FI F54 30 Rozruch
Kontrola ruchu lewego siedzenia F56 25 Rozruch
Ocieplenie lewego siedzenia F57 7,5 Rozruch
Kontrola ruchu prawego siedzenia F60 25 Rozruch
Wolny F61 Rozruch
Ogrzewanie prawego siedzenia F67 7,5 Rozruch
Wolny F58 Rozruch
Wolny F59 Rozruch
Górna pompa hydrauliczna F62 30 Rozruch
Górna jednostka sterująca i zawory elektromagnetyczne F63 20 Rozruch
Wolny F64 Rozruch
Wolny F66 Rozruch
Wolny F68 Rozruch
Wolny F69 Rozruch
Wolny F77 Rozruch
Lewe okno elektryczne F78 30 Rozruch
Wolny F79 Rozruch
Prawe okno elektryczne F80 30 Rozruch
