Alfa Romeo MiTo (2013-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo MiTo z lat: 2013, 2014, 2015, 2016, 2017, 2018. Alfa Romeo MiTo to kompaktowy hatchback produkowany przez włoską markę Alfa Romeo w latach 2008-2018. Oto kilka informacji na temat tego modelu: Stylistyka: MiTo posiada charakterystyczny, dynamiczny design, który łączy elementy sportowego […]

07/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo MiTo z lat: 2013, 2014, 2015, 2016, 2017, 2018.

Alfa Romeo MiTo to kompaktowy hatchback produkowany przez włoską markę Alfa Romeo w latach 2008-2018. Oto kilka informacji na temat tego modelu:

  1. Stylistyka: MiTo posiada charakterystyczny, dynamiczny design, który łączy elementy sportowego coupe z proporcjami hatchbacka. Samochód ma agresywne linie, charakterystyczne przednie reflektory w kształcie trójkąta i typowe dla Alfy Romeo elementy stylistyczne.
  2. Silniki: Alfa Romeo MiTo był oferowany z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Warianty benzynowe miały moc od około 78 KM do 170 KM, a warianty wysokoprężne miały moc od około 85 KM do 170 KM. Wersje sportowe, oznaczone jako MiTo Quadrifoglio Verde, były napędzane silnikami o mocy do 170 KM.
  3. Przyjemność z jazdy: MiTo oferuje dobrą dynamikę jazdy i precyzyjne prowadzenie. Ma zwartą konstrukcję, niski środek ciężkości i dobrze wyważony układ zawieszenia, co przekłada się na sportowe osiągi i dobrą stabilność na drodze.
  4. Wnętrze: Wnętrze MiTo jest stylowe i dobrze wykonane, charakterystyczne dla Alfy Romeo. Zastosowane materiały są wysokiej jakości, a kabina jest ergonomicznie zaprojektowana. Jednak przestrzeń w kabinie może być nieco ograniczona, zwłaszcza z tyłu.
  5. Technologia: MiTo oferuje podstawowe funkcje i wyposażenie. W zależności od wersji można znaleźć takie elementy jak system multimedialny, klimatyzację, systemy bezpieczeństwa i asystentów kierowcy.
  6. Praktyczność: MiTo jest kompaktowym samochodem, więc nie oferuje takiej przestrzeni jak większe hatchbacki. Bagażnik jest stosunkowo mały, ale wystarczający na codzienne potrzeby.
Zobacz także:  Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Podsumowując, Alfa Romeo MiTo to kompaktowy hatchback o charakterystycznym designie i dobrych osiągach. Jest to samochód odpowiedni dla osób poszukujących sportowego stylu jazdy w kompaktowej formie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

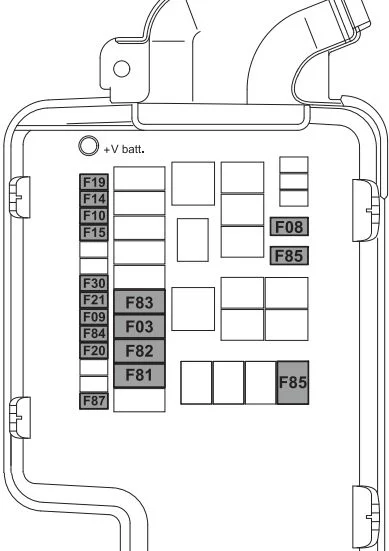

Skrzynka bezpieczników w komorze silnika

Alfa Romeo MiTo (2013-2018) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Rozrusznik F03 20
Wentylator elektryczny w przedziale pasażerskim F08 40
Dodatkowa nagrzewnica (wersje Turbo TwinAir 105 KM i 1.3 JTDM-2 85 KM) F09 5
Klakson dwutonowy F10 15
Światła drogowe F14 15
Dodatkowa grzałka (PTC 1) F15 30
Sprężarka klimatyzacji F19 7,5
Podgrzewana tylna szyba;

System odszraniania.

F20 30
Elektryczna pompa paliwa w zbiorniku F21 15
Światła przeciwmgielne F30 15
Dodatkowa grzałka (PTC2) F81 60
Dodatkowa grzałka (PTC1) F82 40
Dodatkowa grzałka (PTC2) F82 50
Zapasowy F83
System dźwiękowy HI-FI (jednostki sterujące, głośnik Bassbox) konfiguracja mechanicznej skrzyni biegów F84 20
Gniazdo zasilania na tunelu F85 15
Elektryczne odmgławiacze lusterek bocznych;

Odmgławiacze na dyszach przedniej szyby;

Cewka przełącznika przekaźnika podgrzewanej przedniej szyby.

F87 7,5

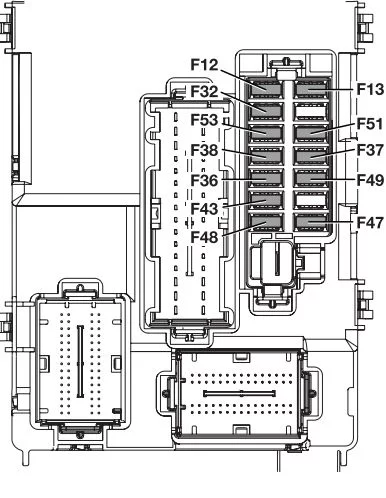

Skrzynka bezpieczników deski rozdzielczej

Alfa Romeo MiTo (2013-2018) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Prawy reflektor świateł mijania F12 7,5
Lewy reflektor świateł mijania F13 7,5/5*
System regulacji ustawienia reflektorów F13 7,5
Przednie światło dachowe;

Oświetlenie dachowe przedziału bagażowego;

Oświetlenie sufitowe osłony przeciwsłonecznej;

Oświetlenie kałuży w drzwiach;

Oświetlenie schowka na rękawiczki.

F32 5
Radio;

System konfiguracji systemu nagłośnienia (dla wersji/rynków, gdzie przewidziano);

Radio Uconnect ™ 5″ (dla wersji/rynków, gdzie przewidziano);

Jednostka sterująca systemem klimatyzacji;

Jednostka sterująca systemu alarmowego;

Jednostka sterująca systemem wolumetrycznym;

Diagnostyka zewnętrzna EOBD gniazdo;

Jednostka sterująca monitorowanie ciśnienia w oponach.

F36 10
Tablica przyrządów;

Światło hamowania na przełączniku.

F37 5
Silnik zamka drzwi na drzwiach;

Silnik Safe Lock na drzwiach;

Silnik odblokowujący klapę tylną.

F38 15
Pompa spryskiwacza szyby przedniej/tylnej F43 20
Elektryczny silnik szyby wraz z jednostką sterującą (drzwi po stronie kierowcy) F47 20
Elektryczny silnik szyby wraz z jednostką sterującą (drzwi po stronie pasażera) F48 20
Sterownik czujnika parkowania;

Czujnik deszczu/zmierzchu na wewnętrznym lusterku wstecznym;

Czujnik elektrochromatyczny na wewnętrznym lusterku wstecznym;

Wskaźnik zapięcia pasów bezpieczeństwa na wewnętrznym lusterku wstecznym;

Oświetlenie panelu sterowania (centralny panel sterowania;

Panel sterowania po stronie kierowcy, panel sterowania na kierownicy);

Włączniki włączania nagrzewnicy na przednich fotelach;

Centralka czujnika objętościowego systemu alarmowego;

Centralka elektrycznego szyberdachu.

F49 5
Przełącznik aktywacji sprzęgła;

Przełącznik świateł hamowania;

Cewki przełączników przekaźników w skrzynce bezpieczników silnika;

Układ sterowania w zespole klimatyzacji wewnętrznej/nagrzewnicy;

Przepływomierz;

Czujnik obecności wody w oleju napędowym;

Radio;

System konfiguracji radia (dla wersji/rynków, gdzie przewidziano).

F51 5
Panel instrumentów F51 5

* – Dla wersji/rynków, gdzie przewidziano

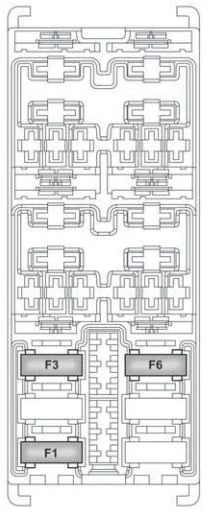

Skrzynka bezpieczników w bagażniku

Alfa Romeo MiTo (2013-2018) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Elektryczny system otwierania dachu F1 20
Gniazdo zasilania w bagażniku F3 15
Ogrzewanie przednich siedzeń F6 15
