W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Spider z lat: 2006, 2007, 2008, 2009, 2010, 2011.

Alfa Romeo Spider to sportowy kabriolet produkowany przez włoską markę Alfa Romeo. Oto kilka informacji na temat tego modelu:

  1. Historia: Alfa Romeo Spider to ikoniczny model marki, który zyskał popularność od swojego debiutu w 1966 roku. Był produkowany w różnych generacjach przez wiele lat, z przerwą w produkcji między 1994 a 2003 rokiem. Ostatnia generacja Spidera została wprowadzona w 2006 roku i była produkowana do 2010 roku.
  2. Stylistyka: Spider charakteryzuje się eleganckim i sportowym designem typowym dla włoskich kabrioletów. Ma nisko osadzone reflektory, charakterystyczną przednią kratkę i opadającą linię dachu. Wersja z ostatniej generacji (2006-2010) miała dynamiczne linie i wyrazisty wygląd.
  3. Składany dach: Alfa Romeo Spider jest wyposażony w składany metalowy dach, który umożliwia przemianę kabrioletu w coupé w zaledwie kilka sekund. To elastyczne rozwiązanie zapewnia wygodę i ochronę przed warunkami atmosferycznymi.
  4. Silniki: Spider był oferowany z różnymi jednostkami napędowymi, w tym benzynowymi. Ostatnia generacja oferowała silniki o mocy od około 140 KM do 260 KM, zależnie od wersji. Silniki te zapewniały sportowe osiągi i przyjemność z jazdy.
  5. Przyjemność z jazdy: Alfa Romeo Spider oferuje emocjonującą dynamikę jazdy i dobrze wyważone prowadzenie. Dzięki sportowemu zawieszeniu, precyzyjnemu układowi kierowniczemu i niskiemu środkowi ciężkości, Spider zapewnia przyjemne doznania podczas jazdy zarówno na krętych drogach, jak i na autostradach.
  6. Wnętrze: Kabina Spidera oferuje sportowy i elegancki design. Materiały są wysokiej jakości, a fotele zapewniają wygodne i komfortowe miejsce dla kierowcy i pasażera. Przestrzeń w kabinie może być nieco ograniczona, zwłaszcza dla tylnych pasażerów.

Podsumowując, Alfa Romeo Spider to ikoniczny kabriolet o sportowym designie i emocjonującej dynamice jazdy. To samochód dla miłośników marki Alfa Romeo i osób poszukujących otwartego doświadczenia jazdy.

Zobacz także:  Alfa Romeo 155 (1992-1998) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

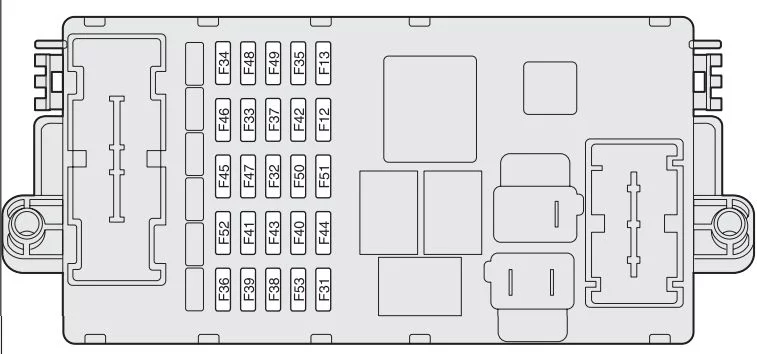

Skrzynka bezpieczników na desce rozdzielczej

Alfa Romeo Spider (2006-2011) - schematy bezpieczników i przekaźników

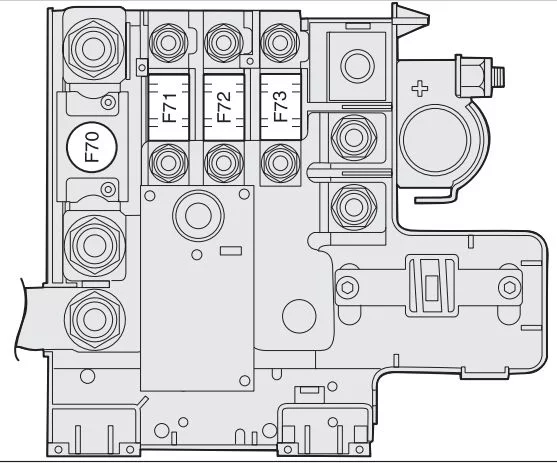

Skrzynka bezpieczników na dodatnim biegunie akumulatora

Alfa Romeo Spider (2006-2011) - schematy bezpieczników i przekaźników

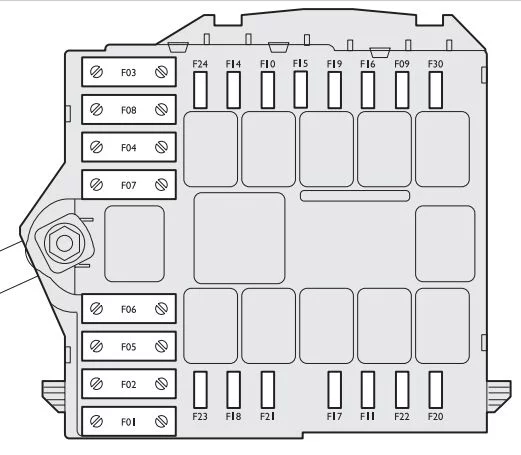

Skrzynka bezpieczników w pobliżu akumulatora

Alfa Romeo Spider (2006-2011) - schematy bezpieczników i przekaźników

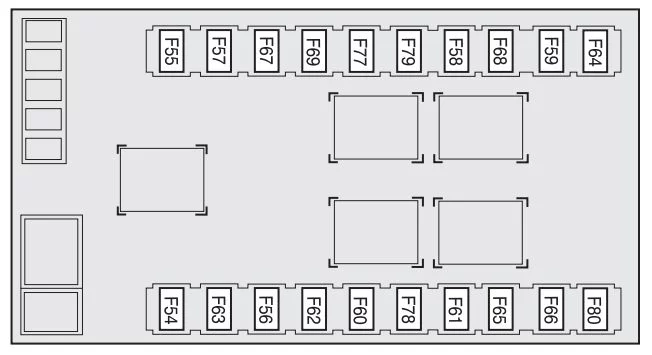

Skrzynka bezpieczników w bagażniku (po lewej stronie)

Alfa Romeo Spider (2006-2011) - schematy bezpieczników i przekaźników

Tabela podsumowania bezpieczników

Światła Bezpiecznik Ampery [A] Lokalizacja
Prawy reflektor świateł drogowych F14 10 Akumulator
Lewy reflektor świateł drogowych F15 10 Akumulator
Prawy reflektor świateł mijania F12 15 Panel
Lewy reflektor świateł mijania F13 15 Panel
Przednie światło przeciwmgielne F30 15 Akumulator (biegun dodatni)
Światło cofania F35 7,5 Panel
Trzecie światło hamowania F37 10 Panel
Przednie światło sufitowe F39 10 Panel
Przednie światło sufitowe F49 7,5 Panel
Kierunkowskazy F53 10 Panel
Światła awaryjne F53 10 Panel
Opis Bezpiecznik Ampery [A] Lokalizacja
Jednostka sterująca komory silnika F70 (MEGA BEZPIECZNIK) 150 Panel
Jednostka sterująca tablicy przyrządów F71 70 Panel
Podgrzewacz paliwa (wersje diesel) F73 60 Panel
Jednostka sterująca rozruchem F01 (MAKS.BEZPIECZNIK) 70 Akumulator
Jednostka sterująca tablicy przyrządów F01 (MAKS.BEZPIECZNIK) 70 Akumulator
Wentylator systemu klimatyzacji F02 (MAKS. BEZPIECZNIK) 40 Akumulator
Elektryczna blokada kierownicy F03 (MAKS. BEZPIECZNIK) 20 Akumulator
Węzeł hamulca (pompa) F04 (MAKS. BEZPIECZNIK) 40 Akumulator
Węzeł hamulca (zawór elektromagnetyczny) F05 (MAKS. BEZPIECZNIK) 40 Akumulator
Wentylator chłodnicy (niska prędkość) F06 (MAKS.BEZPIECZNIK) 40 Akumulator
Wentylator chłodnicy (wysoka prędkość) F07 (MAKS.BEZPIECZNIK) 40 Akumulator
Spryskiwacz reflektorów F09 20 Akumulator
Hornskowe F10 15 Akumulator
Różne usługi wtórne wtrysku elektronicznego F11 15 Akumulator
+ INT dla elektronicznego układu wtryskowego F 16 7,5 Akumulator
Usługi podstawowe wtrysku elektronicznego F17 10 Akumulator
Punkt rozgałęzienia sterowania silnikiem F18 15 Akumulator
Sprężarka systemu klimatyzacji F19 7,5 Akumulator
Ogrzewanie tylnej szyby F20 20 Akumulator
Zasilanie pompy paliwa F21 20 Akumulator
Cewki zapłonowe/wtryskiwacze (wersje benzynowe) F22 15 Akumulator
Podstawowe usługi wtrysku elektronicznego (wersje diesla) F22 20 Akumulator
Moc nagłośnienia/systemu radionawigacji F23 15 Akumulator
Punkt rozgałęzienia komputera nadwozia/cewka przekaźnika spryskiwaczy reflektorów F31 7,5 Panel
Odgałęzienie drzwi kierowcy/odgałęzienie drzwi pasażera/urządzenie zapłonowe F32 15 Panel
Wolny F33 Panel
Wolny F34 Panel
Woda w czujniku/przepływomierzu filtra oleju napędowego F35 7,5 Panel
Przełącznik świateł hamowania/panel sterowania w konsoli środkowej F35 7,5 Panel
Tempomat F35 7,5 Panel
Czujnik AQS F35 7,5 Panel
Wolny F36 Panel
Rozgałęzienie tablicy rozdzielczej F37 10 Panel
Sterownik reflektorów przednich/Zasilanie sterownika reflektorów wyładowczych (Bixenon) (gdzie przewidziano) F37 10 Panel
Motoreduktor blokujący/odblokowujący bagażnik F38 15 Panel
Gniazdo diagnostyczne systemu EOBD F39 10 Panel
Jednostka sterująca TPMS F39 10 Panel
Ustawienia telefonu komórkowego F39 10 Panel
Jednostka sterująca systemu alarmowego (dla wersji/rynków, gdzie przewidziano) F39 10 Panel
System klimatyzacji F39 10 Panel
Podgrzewana tylna szyba F40 30 Panel
Odmgławiacz dyszy spryskiwacza reflektorów F41 7,5 Panel
Podgrzewany odmgławiacz lustra F41 7,5 Panel
Moc punktu rozgałęzienia hamulca (ABS/VDC) – Punkt rozgałęzienia kąta skrętu – Czujnik odchylenia F42 7,5 Panel
Wycieraczka/spryskiwacz szyby przedniej F43 30 Panel
Zapalniczka na konsoli środkowej F44 10 Panel
System radionawigacji F49 7,5 Panel
Jednostka sterująca czujnika deszczu F49 7,5 Panel
Punkt rozgałęzienia kierownicy F49 7,5 Panel
Panel przycisków sterujących F49 7,5 Panel
Punkt rozgałęzienia czujnika parkowania F49 7,5 Panel
Kontrolki konsoli środkowej kontrolki F49 7,5 Panel
Kontrolki foteli F49 7,5 Panel
Usługi szyby przedniej F49 7,5 Panel
Ustawienia telefonu komórkowego F49 7,5 Panel
Przycisk START/STOP F49 7,5 Panel
System poduszek powietrznych F50 7,5 Panel
Jednostka sterująca TPMS F51 7,5 Panel
Wstępne ustawienia systemu dźwiękowego F51 7,5 Panel
Rozgałęzienie tablicy rozdzielczej F53 10 Panel
Wzmacniacz nagłośnienia z DSP F54 30 Uruchomić
+ 30 wzmacniaczy audio HI-FI F54 30 Uruchomić
Kontrola ruchu lewego siedzenia F56 25 Uruchomić
Ocieplenie lewego siedzenia F57 7,5 Uruchomić
Kontrola ruchu prawego siedzenia F60 25 Uruchomić
Wolny F61 Uruchomić
Ogrzewanie prawego siedzenia F67 7,5 Uruchomić
Wolny F58 Uruchomić
Wolny F59 Uruchomić
Górna pompa hydrauliczna F62 30 Uruchomić
Górna jednostka sterująca i zawory elektromagnetyczne F63 20 Uruchomić
Wolny F64 Uruchomić
Wolny F66 Uruchomić
Wolny F68 Uruchomić
Wolny F69 Uruchomić
Wolny F77 Uruchomić
Lewe okno elektryczne F78 30 Uruchomić
Wolny F79 Uruchomić
Prawe okno elektryczne F80 30 Uruchomić
