W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 164 z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.

Alfa Romeo 164 to samochód osobowy klasy średniej-wyższej produkowany przez włoską markę Alfa Romeo w latach 1987-1998. Oto kilka informacji na temat Alfa Romeo 164:

  1. Design: Alfa Romeo 164 miała elegancki i klasyczny design, który był typowy dla samochodów klasy premium w tamtym okresie. Miała harmonijne proporcje, opływowe linie i charakterystyczne detale, takie jak trójkątne reflektory i charakterystyczny grill. Jej wygląd był elegancki i prestiżowy.
  2. Wydajność i silniki: Alfa Romeo 164 oferowała różne silniki benzynowe i wysokoprężne. Dostępne były silniki o różnych pojemnościach, mocach i konfiguracjach. Oferowała dobrą wydajność i osiągi, szczególnie w przypadku mocniejszych wersji.
  3. Handling i jazda: Alfa Romeo 164 miała dobrze zestrojone zawieszenie, które zapewniało pewność prowadzenia i komfort na różnych rodzajach dróg. Zapewniała dobrą stabilność na zakrętach i przyjemność z jazdy.
  4. Wnętrze: Wnętrze Alfa Romeo 164 było przestronne i luksusowe, z wysokiej jakości materiałami i wykończeniem. Oferowało wygodne fotele, wysokiej klasy materiały wykończeniowe i bogate wyposażenie, takie jak skórzana tapicerka, klimatyzacja, elektrycznie regulowane fotele i wiele innych opcji.
  5. Innowacje: Alfa Romeo 164 wprowadziła pewne nowe technologie i innowacje swojego czasu. Może zawierać systemy bezpieczeństwa i asystencji kierowcy, takie jak ABS, kontrola trakcji, systemy kontroli stabilności, systemy nawigacji i wiele innych funkcji ułatwiających codzienną jazdę.
Zobacz także:  Alfa Romeo MiTo (2013-2018) - schematy bezpieczników i przekaźników

Alfa Romeo 164 była samochodem, który łączył elegancję, luksus i wydajność. Choć produkcja tego modelu zakończyła się w 1998 roku, nadal jest doceniana przez miłośników marki Alfa Romeo jako reprezentant klasy średniej-wyższej i stanowi część jej dziedzictwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

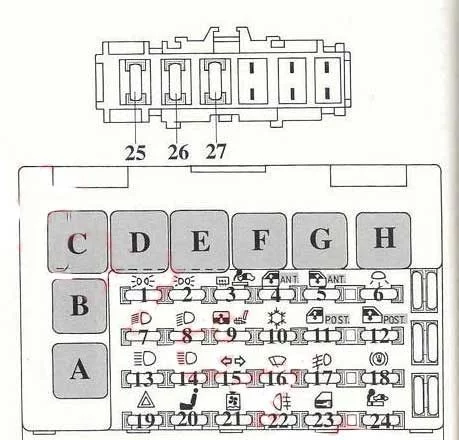

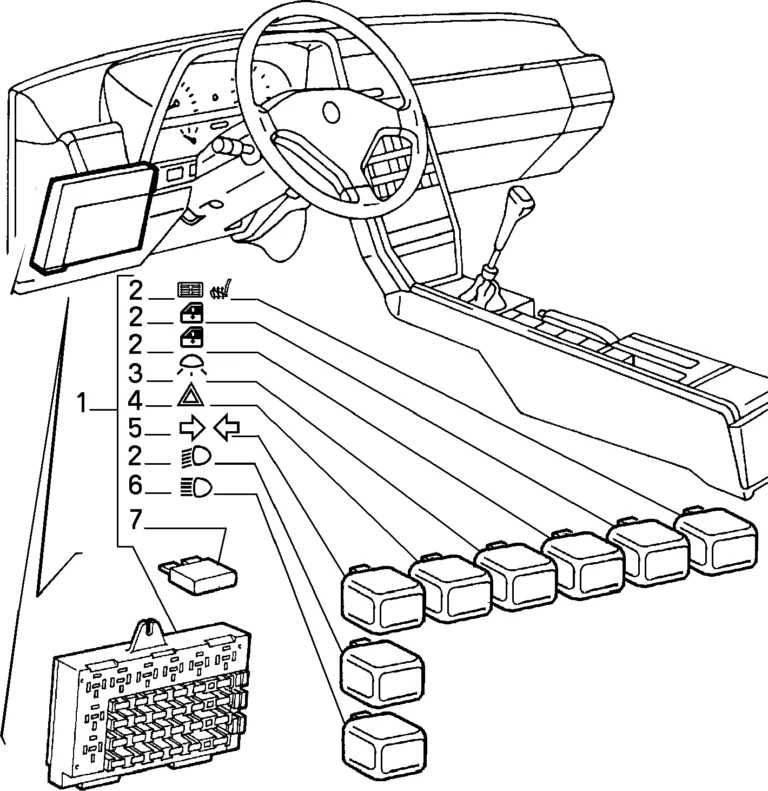

Skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą ;

Zobacz także:  Alfa Romeo 33 (1983-1989) - schematy bezpieczników i przekaźników

Alfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników





Alfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników
Opis
A Przekaźnik świateł drogowych
B Przekaźnik świateł mijania
C Włącz sygnał/przekaźnik zagrożenia
D Przekaźniki lamp przednich / tylnych
E Przekaźnik lampki wewnętrznej
F Przekaźnik przedniej szyby elektrycznej
G Przekaźnik tylnego okna zasilania
H Przekaźnik ogrzewania siedzeń / szyberdachu
1 (10A) lampa boczna lewa, lampa tylna lewa, lampa tablicy rejestracyjnej, lampa zapalniczki;
2 (10A) lampa prawa, lampa prawa, lampa tylnej klapy, oświetlenie zestawu wskaźników, lampa lusterka kosmetycznego;
3 (20A) Podgrzewane lusterka boczne, podgrzewana tylna szyba, podgrzewana szyba przednia, zapalniczka – przód
4 (30A) Podnośnik szyby – przód lewy
5 (30A) Podnośnik szyby – przednie prawe
6 (10A) Lampa wewnętrzna
7 (10A) Reflektor świateł mijania – lewy
8 (10A) Reflektor świateł mijania – prawy
9 (20A) Szyberdach, podgrzewanie siedzeń
10 (10A) Reostat oświetlenia klastra, przekaźnik klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji
11 (30A) Podnośnik szyby – tylne prawe
12 (30A) Podnośnik szyby – tył lewy
13 (10A) Reflektor świateł drogowych – lewy
14 (10A) Reflektor świateł drogowych – prawy
15 (10A) Kierunkowskazy, światła przednie/tylne
16 (20A) Światła cofania, wycieraczka przedniej szyby
17 (15A) Światła przeciwmgielne – przód
18 (10A) Światła stopu
19 (20A) Spryskiwacz reflektorów, światła awaryjne
20 (30A) Gniazdo zasilania
21 (10A) Przekaźnik silnika wentylatora chłodzącego, przekaźnik świecy żarowej, przekaźnik podgrzewacza paliwa, tempomat
22 (10A) Tylne światła przeciwmgielne
23 (15A) Centralny zamek
24 (10A) Zapalniczka, tylna
25 (75A) „+” akumulator
26 (10A) Obwód zasilania
27 (30A) Klapka/pokrywa wlewu paliwa
28 (3A) Sprzęgło magnetyczne sprężarki klimatyzacji
29 (75A) System antykradzieżowy
Zobacz także:  Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników



Komora silnika

Skrzynki bezpieczników i przekaźników

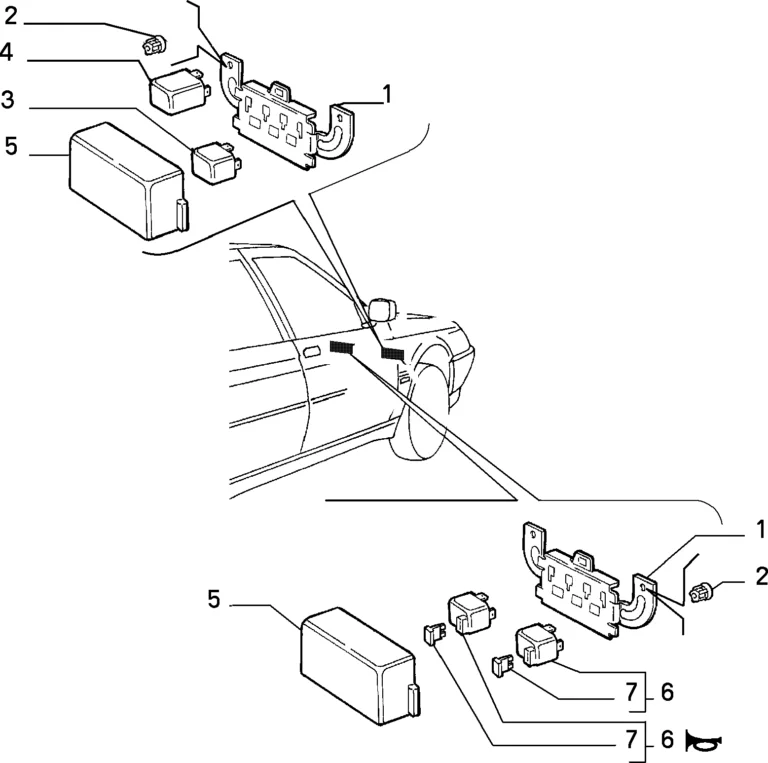

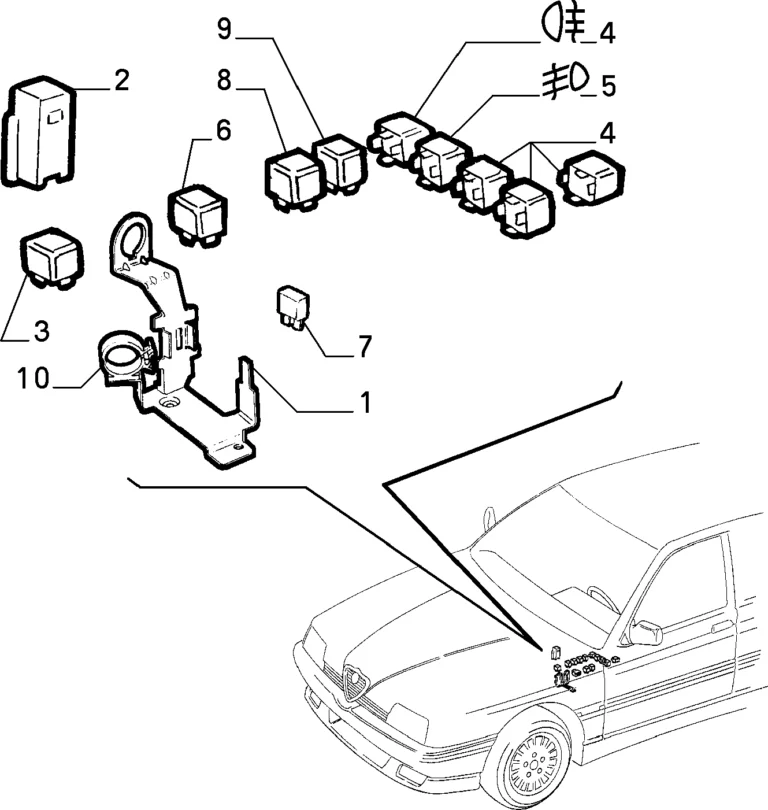

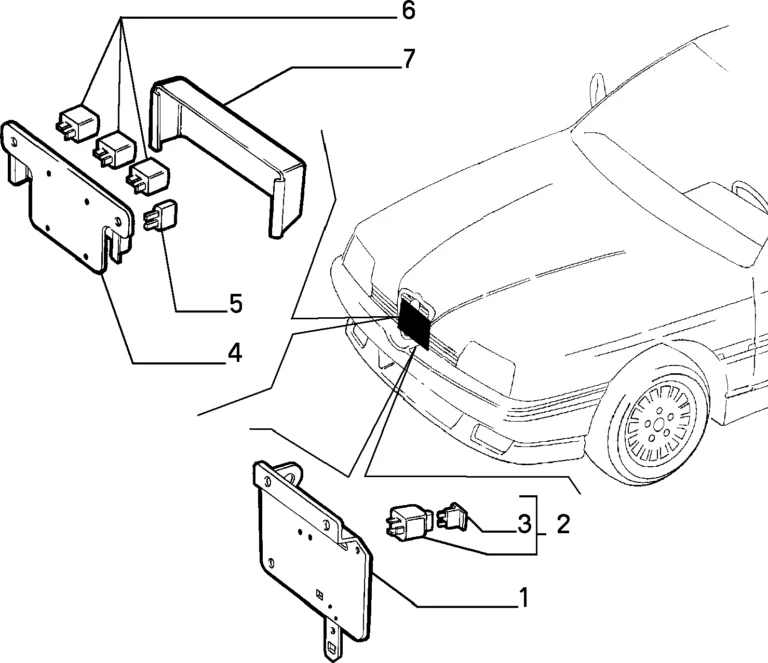

Pod maską znajduje się kilka małych pudełek z przekaźnikami i bezpiecznikami.

Alfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników



Alfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników



Opis
  1. Wspólny przekaźnik
  2. Przekaźnik pompy paliwa
  3. Przekaźnik napędu układu zmiennych faz rozrządu
  4. Przekaźnik 2 elektronicznej jednostki sterującej silnika



  1. 15A – Pompa paliwa
  2. 3A – Elektroniczna jednostka sterująca silnika
  3. 75A – czujnik tlenu



Alfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników

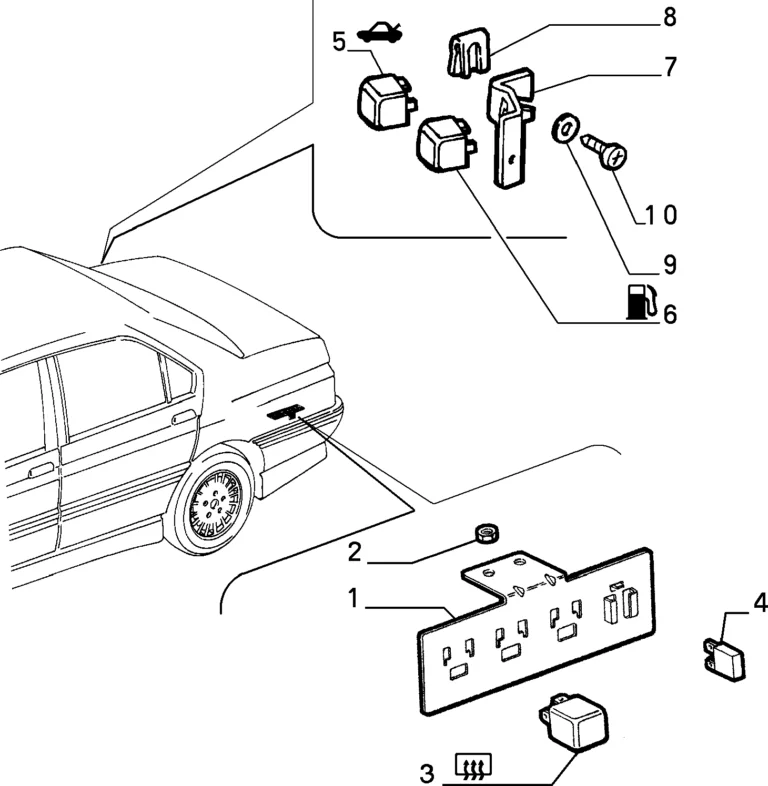

Skrzynka bezpieczników w bagażnikuAlfa Romeo 164 (1987-1998) - schematy bezpieczników i przekaźników

Opis

  • Przekaźnik kontroli zawieszenia
  • Podgrzewany przekaźnik tylnej szyby
  • Przekaźnik silnika tylnego siedzenia
  • (10A) – System antykradzieżowy
  • (3A) – Sygnalizator antywłamaniowy
  • (10A) – Telefon
  • (40A) – Ogrzewanie tylnej szyby
