W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Up! z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Volkswagen Up! to małe miejskie auto wprowadzone na rynek w 2011 roku i oferowane w latach 2011-2018. Został stworzony jako odpowiedź na popularne modele takie jak Smart Fortwo, Toyota Aygo, czy Fiat 500. Auto było sprzedawane z trzema drzwiami, a od 2012 roku także w wersji z pięcioma drzwiami (Up! 5D).
Volkswagen Up! był oferowany z różnymi silnikami benzynowymi o pojemności 1,0 l i mocy od 60 do 75 KM. W późniejszym okresie, w 2013 roku wprowadzono wersję z silnikiem zasilanym gazem ziemnym (CNG) o mocy 68 KM, która była bardziej przyjazna dla środowiska i miała niższe koszty eksploatacji.
Wnętrze Volkswagena Up! było zaprojektowane w minimalistycznym stylu i zawierało standardowe wyposażenie, takie jak klimatyzacja, system audio i system multimedialny. W zależności od wersji wyposażenia, dostępne były także takie opcje jak automatyczne światła i wycieraczki, tempomat, system nawigacji satelitarnej i wiele innych.
Volkswagen Up! był dobrze oceniany za swoją przestronność, jak na tak małe auto oraz za niskie koszty eksploatacji. Auto charakteryzowało się również dobrymi osiągami i zwrotnością w ruchu miejskim.
W 2016 roku Volkswagen wprowadził na rynek odświeżoną wersję Up! o zmienionej stylistyce, która obejmowała m.in. nowe reflektory i grill. Zmiany objęły również wnętrze auta, które zostało ulepszone pod względem wykończenia i materiałów użytych do produkcji. Wersja ta była oferowana z silnikami benzynowymi o mocy od 60 do 90 KM, a także w wersji elektrycznej o mocy 83 KM, o nazwie e-Up!.
Lokalizacja
Uchwyty bezpiecznikowe A (-SA-) i B -SB-
Bezpieczniki znajdują się na akumulatorze.
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 150 | Alternator -C- |
| 175 (*2) | ||
| SA2 | 30 | Wzmacniacz -R12- |
| SA3 | 110 | Uchwyt bezpiecznika C -SC- |
| Przekaźnik główny -J271- | ||
| Przekaźnik zasilania napięciowego zacisku 75 1 -J680- | ||
| SA4 | 40 | Sterownik wspomagania kierownicy -J500- |
| 50 (*2) | ||
| SA5 | 40 | Jednostka sterująca ABS -J104- |
| SA6 | 40 | Jednostka sterująca wentylatora chłodnicy -J293- |
| SA7 | 50 | Zautomatyzowana ręczna jednostka sterująca skrzyni biegów -J514- |
| SB1 | 25 | Jednostka sterująca ABS -J104- |
| SB2 | 30 | Wyłącznik termiczny wentylatora chłodnicy -F18- |
| Jednostka sterująca wentylatora chłodnicy -J293- | ||
| SB3 | 5 | Jednostka sterująca wentylatora chłodnicy -J293- |
| 7,5 (*1) | Przełącznik zapłonu/rozrusznika zacisku S -D- | |
| SB4 | 10 | Jednostka sterująca ABS -J104- |
| SB5 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 7,5 (*1) | ||
| SB6 | 30 | Uchwyt bezpiecznika C -SC- |
| Przełącznik zapłonu/rozrusznika -D- | ||
| 1 – Od modelu z maja 2013 r. 2 – Tylko modele z systemem Start/Stop 3 – Od modelu z maja 2013 r. |
||

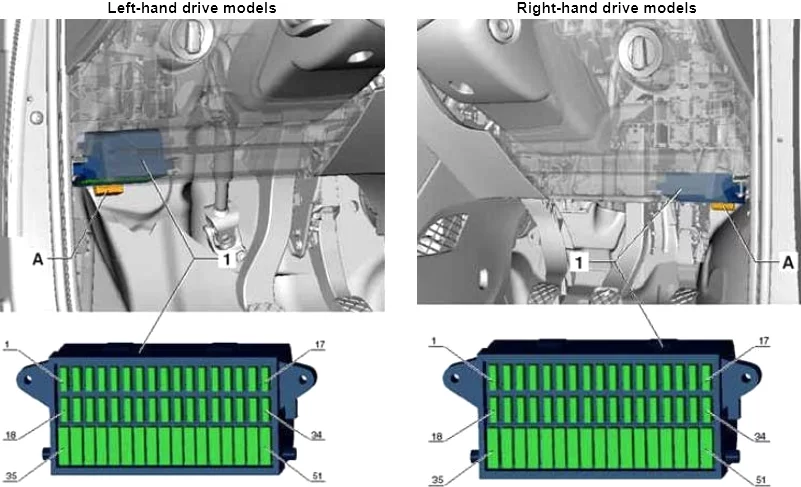

Skrzynki bezpieczników w przedziale pasażerskim

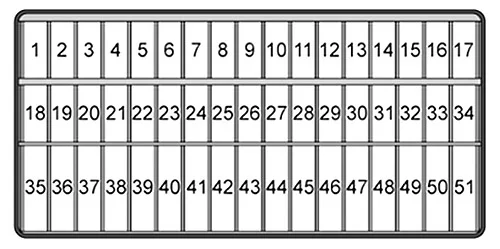

Uchwyt bezpiecznika C (-SC-)
Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Wkładka deski rozdzielczej -K- |
| 7,5 (*1) | Jednostka sterująca silnika -J623- | |
| Jednostka sterująca wentylatora chłodnicy -J293- | ||
| 2 | 15 | Przekaźnik systemu klimatyzacji -J32- |
| Jednostka sterująca układu klimatyzacji -J301- | ||
| Połączenie diagnostyczne -U31- | ||
| Nadajnik wysokiego ciśnienia -G65- | ||
| 3 | 7,5 | Włącznik świateł hamowania -F- |
| Przełącznik pedału sprzęgła -F36- | ||
| Zawór sterujący wałka rozrządu 1 -N205- | ||
| 4 | 7,5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Włącznik świateł -E1- Światła mijania/światła do jazdy dziennej/światła drogowe | ||
| 5 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 7,5 (*1) | • Przełącznik zapłonu/rozrusznika -D- | |
| Przełącznik CCS -E45- | ||
| 6 | 5 | Regulator zasięgu reflektorów -E102- |
| 7,5 (*1) | Silnik sterujący zasięgiem lewego reflektora -V48- | |
| Silnik sterujący zakresem prawego reflektora -V49- | ||
| Przełącznik regulacji lusterka -E43- | ||
| 7 | 10 | Dźwignia zmiany biegów -E313- |
| 8 | 7,5 | Zautomatyzowana ręczna jednostka sterująca skrzyni biegów -J514- |
| Dźwignia zmiany biegów -E313- | ||
| 9 | 7,5 | Jednostka sterująca poduszki powietrznej -J234- |
| Moduł przełącznika centralnego 2 w desce rozdzielczej -EX35- | ||
| 10 | 5 | Jednostka sterująca wspomaganiem parkowania -J446- |
| 7,5 (*1) | ||
| 11 | 10 | Żarówka prawego światła mijania -M31- |
| 12 | 5 | Wkładka deski rozdzielczej -K- |
| 7,5 (*1) | Żarówka tylnego lewego światła przeciwmgielnego -L46- | |
| Jednostka sterująca we wkładce tablicy rozdzielczej -J285- (*1) | ||
| Pokładowa jednostka sterująca zasilaniem -J519- (*1) | ||
| 13 | 10 | Żarówka światła mijania lewego reflektora -M29- |
| 14 | 15 | Silnik wycieraczki tylnej szyby -V12- |
| 15 | 15 | Włącznik światła -E1- |
| 16 | 5 | Przekaźnik zasilania napięciowego zacisku 15 -J329- |
| 7,5 (*1) | Sterownik wspomagania kierownicy -J500- | |
| 17 | 15 | Przełącznik pompy spryskiwacza (automatyczne mycie / wycieranie i system spryskiwaczy reflektorów) -E44- |
| 18 | 7,5 | Włącznik świateł cofania -F4- |
| 19 | 15 | Wtryskiwacz, cylinder 1 -N30- |
| Wtryskiwacz, cylinder 2 -N31- | ||
| Wtryskiwacz, cylinder 3 -N32- | ||
| 20 | 5 | Jednostka sterująca ABS -J104- |
| 7,5 (*1) | Jednostka czujnika funkcji hamowania awaryjnego -J939- | |
| Nadajnik kąta skrętu -G85- | ||
| 21 | 5 | Żarówka z prawej strony -M3- |
| 7,5 (*1) | Żarówka prawa tylnego -M2- | |
| Oświetlenie tablicy rejestracyjnej -X- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| • Włącznik świateł -E1- Światła boczne | ||
| 22 | 10 | Żarówka do jazdy dziennej lewa -L174- |
| Żarówka prawa do jazdy dziennej -L175- | ||
| 23 | 5 | Żarówka lewa boczna -M1- |
| 7,5 (*1) | Żarówka tylna lewa -M4- | |
| 24 | 15 | Przełącznik kierunkowskazów -E5- |
| 25 | 10 | Pompa spryskiwacza szyby przedniej i tylnej szyby -V59- |
| 26 | 5 | Przekaźnik główny -J271- |
| 7,5 (*1) | Wkładka deski rozdzielczej -K- | |
| Nadajnik kąta skrętu -G85- | ||
| 27 | 7,5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Przednie oświetlenie wewnętrzne -W1- | ||
| • Lampka do czytania dla pasażera z przodu -W13- | ||
| • Lampka do czytania po stronie kierowcy -W19- | ||
| 28 | 5 | Połączenie diagnostyczne -U31- |
| 7,5 (*1) | ||
| 29 | 7,5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 30 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 7,5 (*1) | • Podgrzewane lusterko zewnętrzne po stronie kierowcy -Z4- | |
| • Podgrzewane lusterko zewnętrzne po stronie pasażera z przodu -Z5- | ||
| 31 | 10 | Sonda lambda -G39- |
| Sonda lambda za katalizatorem -G130- | ||
| Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80- | ||
| 32 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Kierunkowskaz/światło hamowania | ||
| 33 | 10 | Żarówka świateł drogowych prawego reflektora -M32- |
| 34 | 10 | Żarówka świateł drogowych lewego reflektora -M30- |
| Wkładka deski rozdzielczej -K- | ||
| 35 | – | – |
| 36 | 15 | Zapalniczka -U1- |
| 20 (*1) | ||
| 37 | 30 | Jednostka sterująca układu klimatyzacji -J301- |
| Jednostka sterująca nagrzewnicą -J162- | ||
| 38 | 15 | Radio -R- |
| 39 | 30 | Jednostka sterująca regulacją szyberdachu przesuwnego -J245- |
| 40 | 15 | Jednostka sterująca silnika -J623- |
| 41 | 25 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Centralny zamek | ||
| 42 | 25 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- |
| Cewka zapłonowa 2 ze stopniem wyjściowym -N127- | ||
| Cewka zapłonowa 3 ze stopniem wyjściowym -N291- | ||
| 43 | 20 | Podgrzewana jednostka sterująca przednich siedzeń -J774- |
| Moduł przełącznika na środku deski rozdzielczej -EX22- | ||
| Moduł przełącznika centralnego 2 w desce rozdzielczej -EX35- | ||
| 44 | 15 | Przekaźnik pompy paliwa -J17- |
| 45 | 20 | Włącznik światła -E1- |
| 46 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Ogrzewana tylna szyba -Z1- | ||
| 47 | 25 | Przełącznik regulatora przedniej prawej szyby -E41- |
| 30 (*1) | Panel obsługi regulatora szyby w drzwiach kierowcy -E512- (*4) | |
| Centralny zamek po stronie kierowcy -F220- (*3) | ||
| 48 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Klakson -H2- | ||
| • Klakson basowy -H7- | ||
| 49 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 30 (*1) | • Jednostka sterująca silnika wycieraczek -J400- | |
| 50 | 15 | Lewa żarówka przeciwmgielna -L22- |
| 20 (*2) | Żarówka prawa przeciwmgielnego -L23- | |
| Pokładowa jednostka sterująca zasilaniem -J519- (*2) | ||
| 51 | 25 | Przełącznik regulatora szyby przedniej lewej -E40- |
| 30 (*1,*4) | Panel obsługi regulatora szyby w drzwiach kierowcy -E512- (*3) | |
| Centralny zamek po stronie kierowcy -F220- (*4) | ||
| 1 – Od modelu z maja 2013 r. 2 – Tylko modele z systemem Start/Stop 3 – Od modelu z listopada 2014 r. 4 – Tylko modele z kierownicą po prawej stronie |
||

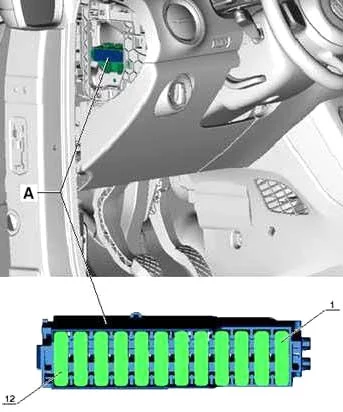

Uchwyt bezpiecznika D -SD-
Znajduje się za osłoną na lewym końcu deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| SD1 | 5 | Jednostka czujnika funkcji hamowania awaryjnego -J939- |
| 7,5 (*1) | Przekaźnik funkcji hamowania awaryjnego -J1020- (*1) | |
| SD2 | 5 | Wkładka deski rozdzielczej -K- |
| 7,5 (*1) | ||
| SD3 | 10 | Radio -R- |
| 15 (*1) | ||
| SD4 | 7,5 | Konwerter napięcia -A19- |
| Przekaźnik rozrusznika 1 -J906- | ||
| Przekaźnik rozrusznika 2 -J907- | ||
| SD5 | – | – |
| SD6 | – | – |
| SD7 | – | – |
| SD8 | – | – |
| SD9 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Prawe światła drogowe/mijania/światła do jazdy dziennej | ||
| SD10 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| • Lewe światła drogowe/mijania/światła do jazdy dziennej | ||
| SD11 | 30 | Przekaźnik rozrusznika 1 -J906- |
| Przekaźnik rozrusznika 2 -J907- | ||
| SD12 | 30 | Konwerter napięcia -A19- |
| 1 – Od modelu maj 2013 | ||
