Volkswagen Tiguan II (2017-2021) – schematy bezpieczników i przekaźników

Volkswagen Tiguan II (2017-2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Tiguana II z lat: 2017, 2018, 2019, 2020, 2021.

Volkswagen Tiguan II to druga generacja kompaktowego SUV-a, która zadebiutowała na rynku w 2016 roku. Samochód został zbudowany na platformie MQB, dzieląc ją z wieloma innymi modelami koncernu Volkswagen. Tiguan II wyróżnia się nowoczesnym designem, zaawansowaną technologią i jeszcze większą praktycznością.

W Tiguanie II zastosowano nową gamę silników benzynowych i wysokoprężnych, w tym czterocylindrowe jednostki TSI i TDI, które zapewniają odpowiednio moc i oszczędność paliwa. Samochód jest oferowany z manualną lub automatyczną skrzynią biegów oraz napędem na przednią lub na cztery koła. W 2019 roku Volkswagen wprowadził na rynek wersję hybrydową plug-in o nazwie Tiguan eHybrid.

Wnętrze Tiguan II oferuje przestronną kabinę pasażerską i dużą ilość miejsca na bagaż. Samochód wyposażony jest w zaawansowane systemy multimedialne i infotainment, takie jak system audio z ekranem dotykowym, system nawigacji satelitarnej, Apple CarPlay i Android Auto. W standardzie samochód wyposażony jest także w wiele praktycznych rozwiązań, takich jak klimatyzacja, tempomat, elektrycznie sterowane szyby i lusterka oraz system rozpoznawania zmęczenia kierowcy.

Tiguan II wyróżnia się również zaawansowanymi systemami bezpieczeństwa, takimi jak system ABS, ESP, ASR, MSR, EDS, system kontroli ciśnienia w oponach oraz systemy asystujące podczas hamowania awaryjnego i podczas jazdy w warunkach trudnych. Samochód zdobył maksymalną pięciogwiazdkową ocenę w testach bezpieczeństwa Euro NCAP.

Tiguan II oferuje wiele opcjonalnych pakietów wyposażenia, takich jak pakiet R-Line, który dodaje agresywny wygląd zewnętrzny i sportowe elementy wnętrza. Innymi dostępnymi opcjami są m.in. adaptacyjne zawieszenie, panoramiczny dach, ogrzewane fotele przednie i tylne, system parkowania z kamerą cofania oraz system monitorujący martwe pole.

Podsumowując, Volkswagen Tiguan II to udany kompaktowy SUV, który oferuje zaawansowane technologie, duży komfort i wysoki poziom bezpieczeństwa. Samochód ten cieszy się dużą popularnością wśród kierowców dzięki swojemu nowoczesnemu designowi, dużemu zasięgowi i praktyczności. Tiguan II jest również bardzo uniwersalnym samochodem, który sprawdzi się zarówno na co dzień jak i podczas dalszych wyjazdów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

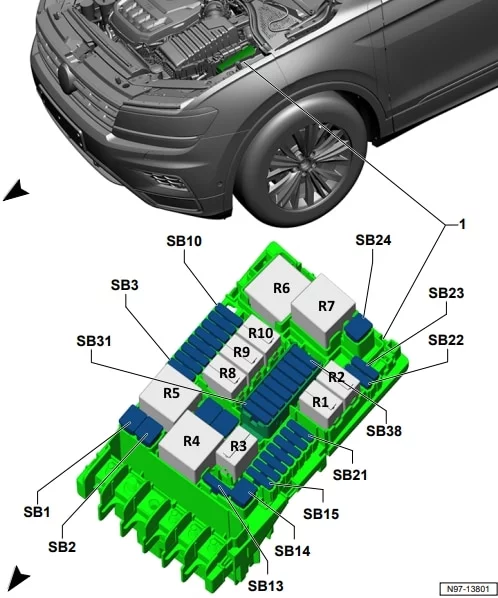

Skrzynka bezpieczników w komorze silnika

Znajduje się po lewej stronie komory silnika.

Volkswagen Tiguan II (2017-2021) - schematy bezpieczników i przekaźników

Opis

SB1 Jednostka sterująca ABS 25A J104
SB2 Sterownik ABS 40/60A J104
SB3 15 / 30A Jednostka sterująca silnika J623
SB4 5/10A Czujnik poziomu i temperatury oleju G266

Sterownik wentylatora chłodnicy J293
Przekaźnik dozowania środka redukującego J963 2)

Elektrozawór kanistra 1 N80 1)
Zawór sterujący dysz chłodzenia tłoka N522 6)
Zawór obejściowy turbosprężarki N249 6)

Zawór klapy ssącej N316 6)

Zawór regulacyjny wałka rozrządu zaworów dolotowych 1 N205 1)

Zawór regulacyjny wałka rozrządu zaworów dolotowych 1 N318 1)
Zawór regulacyjny ciśnienia oleju N428 1)
Zawór chłodziwa głowicy cylindrów N489 1)
Przekaźnik wysokiej mocy cieplnej J360 2)
Zawór przełączający chłodnicy recyrkulacji spalin N345 2)
Przekaźnik niska moc grzewcza J359 2)
Zawór elektromagnetyczny regulacji ciśnienia doładowania N75 2)

SB5 10A Regulator ciśnienia paliwa N276 2)
Zawór dozowania paliwa N290 2)
Przekaźnik zasilania elektroniki silnika J757
Układ zasilania wtórnego powietrza GX24 6)
Regulator krzywki wydechu
SB6 5A Włącznik świateł hamowania F
SB7 7,5 / 10 / 15A Pompa obiegowa ogrzewania V488 2), 6)
Zawór klapy spalin J883 1), 4)
Zawór dozowania paliwa N290 4), 7)
Pompa obiegowa V55 7)
Zawór odcinający chłodziwa N82 6)
Skrzynia biegów zaworu obiegu chłodziwa N488
Pompa obiegowa płynu chłodzącego V50
Wysokotemperaturowa pompa płynu chłodzącego
V467 Pompa chłodzenia powietrza dmuchawy V188
Regulator ciśnienia paliwa N276 1)
Zawór regulacji ciśnienia oleju N428 2)
Zawór płynu chłodzącego głowicy N489
SB8 10/15A Lambda sonda 1 przed katalizatorem GX10

Grzałka lambda sondy Z19
Lambda sonda 1 za katalizatorem GX7

Grzałka lambda sondy 1 za katalizatorem Z29
Czujnik NOx G295

SB9 5/10 / 20A Pompa obiegowa ogrzewania V488

Elektrozawór kanistra 1 N80 1)

Zawór nastawczy wałka rozrządu zaworów dolotowych 1 N205

Zawór nastawczy wałka rozrządu wydechu 1 N318

Przepływomierz powietrza G70 2)
Sterownik świec żarowych J179 2)
Cewka zapłonowa

SB10 15 / 20A Sterownik pompy paliwa J538
SB11 40A Element grzejny do dodatkowej nagrzewnicy powietrza Z35
SB12 40A Element grzejny do dodatkowej nagrzewnicy powietrza Z35
SB13 15A Blok Mechatronika KP DSG J743
SB14 40A Przekaźnik podgrzewanej szyby przedniej J47
SB15 15A Przekaźnik dźwiękowy J413
SB16 20A Przekaźnik do zasilania elementów elektronicznych silnika J757
SB17 7,5 A Przekaźnik główny J271 1)
Przekaźnik zasilania napięciowego zacisku 30 J317 2)Sterownik silnika J623

Sterownik ABS J104

Przekaźnik podgrzewanej szyby przedniej J47

SB18 5A Jednostka sterująca do monitorowania akumulatora J367
Interfejs diagnostyczny magistrali danych J533
SB19 30A Silnik wycieraczek V
SB20 10A Syrena alarmowa H12
SB21 30A Przekaźnik 2 podgrzewanej szyby przedniej J611
SB22 5A Jednostka sterująca silnika J623
SB23 30A Rozrusznik B
SB24 40A Element grzejny do dodatkowej
nagrzewnicy powietrza Z35
SB25 rezerwa
SB26 rezerwa
SB27 rezerwa
SB28 rezerwa
SB29 rezerwa
SB30 rezerwa
SB31 rezerwa
SB32 rezerwa
SB33 15A Blok Mechatronika KP DSG J743
SB34 rezerwa
SB35 Silnik wycieraczek 30A
SB36 rezerwa
SB37 20A Sterownik dodatkowej nagrzewnicy J364
SB38 Rezerwa

Przekaźnik

  • R1 Przekaźnik rozrusznika 1 J906
  • R2 Przekaźnik rozrusznika 2 J907
  • R3 Przekaźnik sygnału dźwiękowego J413
  • R4 Przekaźnik wysokiej mocy grzewczej J360 (tylko dla pojazdów z silnikiem Diesla)
  • R4 Przekaźnik pompy powietrza wtórnego J299 (tylko dla modeli z silnikiem benzynowym 2,0 l)
  • R5 Przekaźnik główny J271 (tylko dla pojazdów z silnikiem benzynowym) / R5 Przekaźnik dla zacisku zasilania 30 J317 (tylko dla pojazdów z silnikiem Diesla)
  • R6 Sterownik świec żarowych J179 (tylko dla modeli z silnikiem Diesla)
  • R7 Przekaźnik niskiej mocy grzewczej J359 (tylko dla pojazdów z silnikiem Diesla)
  • R8 Przekaźnik do zasilania podzespołów elektronicznych silnika J757 (tylko dla modeli z silnikiem benzynowym 2,0 l)
  • R9 Przekaźnik podgrzewanej szyby przedniej J47 (tylko w modelach z podgrzewaną szybą przednią (4GX))
  • R10 Przekaźnik podgrzewanej szyby przedniej 2 J611

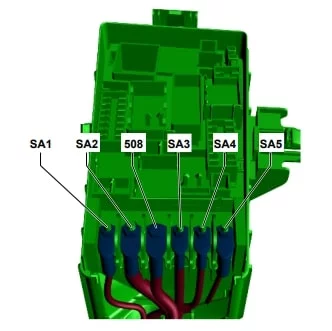

Bezpieczniki mocy

Volkswagen Tiguan II (2017-2021) - schematy bezpieczników i przekaźników

Opis

  • SA1 – 125A Zasilanie bezpieczników
  • SA2 – 400A Generator z regulatorem napięcia
  • SA3 – 80A Wspomaganie kierownicy
  • SA4 – 80A Zasilanie bezpieczników
  • SA5 – 50A Wentylator chłodnicy

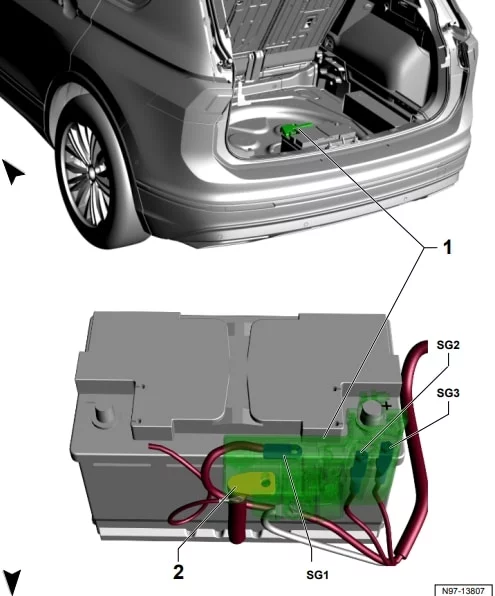

Pokrywa akumulatora może również zawierać bezpiecznik dużej mocy.

Volkswagen Tiguan II (2017-2021) - schematy bezpieczników i przekaźników

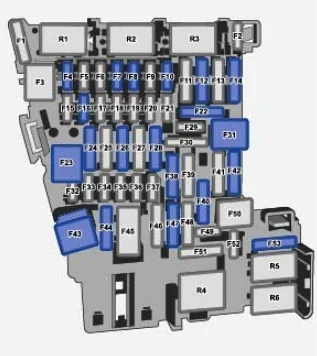

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą za osłoną ochronną.

Volkswagen Tiguan II (2017-2021) - schematy bezpieczników i przekaźników

Opis

1 30A Jednostka sterująca ogrzewaniem środka redukującego J891
2 10A Jednostka sterująca kolumny kierownicy J527 6)
3 rezerwa
4 rezerwa
5 7,5 A Interfejs diagnostyczny magistrali danych J533
6 7,5А Selektor E313
7 10A Sterownik nagrzewnicy/klimatyzatora EX21

Sterownik nagrzewnicy J65
Sterownik klimatyzacji J255

Sterownik klimatyzacji J301

Sterownik klimatyzacji z tyłu i wyświetlacz E265
Odbiornik sygnału radiowego do dodatkowego ogrzewania wody R149

Przekaźnik ogrzewania tylnej szyby J9
Sterownik czujnika ciśnienia w oponach J502

8 7,5 A Przełącznik obrotowy świateł EX1
Przycisk elektromechanicznego hamulca postojowego E538

Czujnik deszczu i światła G397Złącze diagnostyczne U31
Przełącznik profilu jazdy E881

Czujnik alarmu włamania G578
Oświetlenie dachowe 1, oświetlenie dachowe L235
Jednostka sterująca do adaptacyjnego oświetlenia i sterowania zasięgiem reflektorów J745 Światło
2, oświetlenie w profilu dachowym L236

9 7,5A Jednostka sterująca kolumny kierownicy J527
10 7,5 A Wyświetlacz, przedni panel sterowania, wyświetlacz i
wyjście informacyjne J685
Jednostka sterująca wyświetlacza przeziernego J898
11 40A Pokładowa jednostka sterująca zasilaniem J519
12 20A Jednostka sterująca elektroniki informacyjnej 1 J794
Jednostka sterująca nawigacją J856
13 25A Sterownik napinacza pasa bezpieczeństwa przedniego lewego J854
14 40A Jednostka sterująca dmuchawy świeżego powietrza J126
15 10A Sterownik elektronicznej blokady kolumny kierownicy J764
16 Tuner TV 7,5 A RX6
Jednostka sterująca elektroniki informacyjnej 1 J794
Wzmacniacz 2-pasmowy do komunikacji mobilnej J984
Schowek z interfejsem telefonu komórkowego R265
Czytnik kart D8
Koncentrator USB R293
17 7,5A Wkładka deski rozdzielczej KX2

Centrala w desce rozdzielczej J285
Centrala sterowania modułem połączeń alarmowych i
jednostką komunikacyjną J949

18 7,5A Jednostka sterująca widokiem wokół J928
19 7.5A Interfejs autoryzacji wejścia i uruchomienia J965
20 7,5 / 10А Przekaźnik układu dozowania środka redukującego J963
Moduł zasilania układu dozowania środka redukującego GX19
21 15A Sterownik napędu na wszystkie koła J492
22 15A Jednostka sterująca detektora przyczepy J345
23 20A Sterownik szyberdachu J245

Sterownik żaluzji szyberdachu J394

24 40A Pokładowa jednostka sterująca zasilaniem J519
25 30A Sterownik drzwi kierowcy lub pasażera J386

Silnik tylnego lewego lub prawego silnika podnośnika szyb V26

26 30A Pokładowa jednostka sterująca zasilaniem J519
27 30A Pokładowa jednostka sterująca zasilaniem J519
28 25A Jednostka sterująca detektora przyczepy J345
29 rezerwa
30 rezerwa
31 40A Pokładowa jednostka sterująca zasilaniem J519
32 7,5 / 10A Kamera przednia do systemów wspomagania kierowcy R242

Tempomat adaptacyjny J428
Sterownik wspomagania parkowania J446 7)

Sterownik asystenta zmiany pasa ruchu J769

Sterownik 2 asystenta zmiany pasa ruchu J770

Sterownik wspomagania parkowania J791 7)

33 7,5A Sterownik poduszek powietrznych J234
Lampka kontrolna wyłączona. przednie
poduszki powietrzne pasażera K145
34 7,5A Przełącznik obrotowy świateł EX1
Lusterko wsteczne wewnętrzne EX5
Przekaźnik gniazda J807
Przełącznik świateł cofania F4
Czujnik ciśnienia w układzie klimatyzacji G805
Czujnik zanieczyszczenia powietrza G238
Przycisk elektromechanicznego hamulca postojowego E538
Przycisk dezaktywacji ASR i elektronicznej
kontroli stabilności E256
35 7,5 A Złącze diagnostyczne U31

Regulacja zasięgu reflektorów E102

Regulacja ustawienia reflektorów i oświetlenia przyrządów EX14

Siłownik regulacji zasięgu lewego reflektora V48

Silnik regulacji zasięgu prawego reflektora V49

Lewy przedni reflektor MX1 ​​

Prawy przedni reflektor MX2

36 7,5 / 10A Reflektor przedni prawy MX2
37 7,5 / 10A Reflektor przedni lewy MX1
38 25A Jednostka sterująca detektora przyczepy J345
39 30A Sterownik drzwi kierowcy lub pasażera J386

Silnik tylnego lewego lub prawego silnika podnośnika szyb V26

40 Gniazda 20A Zapalniczka 12 V
41 25A Sterownik napinacza pasa bezpieczeństwa przedni prawy J855

Sterownik napinacza pasa bezpieczeństwa lewy przedni J854

42 40A Pokładowa jednostka sterująca zasilaniem J519
43 30A Cyfrowa jednostka sterująca dźwiękiem J525
44 15A Jednostka sterująca detektora przyczepy J345
45 15A Jednostka sterująca regulacją fotela kierowcy J810
46 Falownik 30A z gniazdem, 12 V – 230 V U13
47 15A Silnik wycieraczki tylnej szyby V12
48 rezerwa
49 7,5A Czujnik położenia pedału sprzęgła G476
Przekaźnik rozrusznika 1 J906
50 40A Sterownik tylnej pokrywy J605
51 25A Panel sterowania i wyświetlacza tylnego klimatyzatora
E265
52 15A Elektroniczna
jednostka sterująca tłumieniem J250
53 30A Przekaźnik podgrzewanej tylnej szyby J9



Przekaźniki

  • R1 Przekaźnik układu dozowania środka redukującego J963
  • R2 Przekaźnik sprzęgła elektromagnetycznego J44
  • R3 Zarezerwowany
  • R4 Przekaźnik zasilania zacisku 15 J329
  • R5 Przekaźnik podgrzewanej tylnej szyby J9
  • R6 Przekaźnik gniazdkowy J807

Osobno w dolnej części tego urządzenia znajduje się bezpiecznik termiczny S46 15 A do regulacji przedniego fotela pasażera oraz bezpiecznik gniazda ładowania USB S356 o wartości 7,5 A.
