W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta II z lat: 1989, 1990, 1991, 1992. Volkswagen Jetta II produkowany był w latach 1989-1992 i był drugą generacją popularnego sedana niemieckiego producenta. Samochód oferowany był w wersji sedan oraz kombi (Jetta II Variant). Jetta II został odświeżony względem swojego poprzednika […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta II z lat: 1989, 1990, 1991, 1992.
Volkswagen Jetta II produkowany był w latach 1989-1992 i był drugą generacją popularnego sedana niemieckiego producenta. Samochód oferowany był w wersji sedan oraz kombi (Jetta II Variant).
Jetta II został odświeżony względem swojego poprzednika i otrzymał bardziej aerodynamiczną sylwetkę oraz bardziej nowoczesny wygląd zewnętrzny. Samochód otrzymał także szersze koła oraz przednie reflektory zespolone z kierunkowskazami. Wersja kombi oferowała znacznie większą przestrzeń ładunkową.
W zależności od rynku, samochód oferowany był z różnymi silnikami benzynowymi i diesla, w tym 1.6, 1.8 i 2.0 litrowymi jednostkami benzynowymi oraz 1.6 i 1.8 litrowymi silnikami diesla. Wszystkie modele wyposażone były w przedni napęd, a wersje benzynowe oferowano z 5-biegową manualną lub 3-biegową automatyczną skrzynią biegów, a wersje diesel z 5-biegową manualną skrzynią biegów.
Jetta II był bardzo popularnym modelem na całym świecie, a jego sukces przyczynił się do ugruntowania pozycji marki Volkswagen na rynku samochodowym. Wersja kombi, znana również jako Jetta II Variant, była szczególnie popularna w Europie.
od VIN 1G-KW400 001

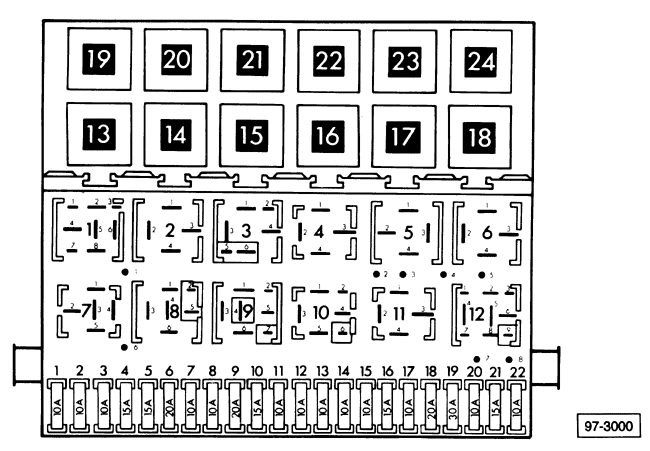

| Numer | Opis | Ampery [A] |
| 1 | Reflektor świateł mijania lewy | 10 |
| 2 | Reflektor świateł mijania prawy | 10 |
| 3 | Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej | 10 |
| 4 | Oświetlenie schowka | 15 |
| 5 | Spryskiwacz do szyb | 15 |
| 6 | Tylko dmuchawa świeżego powietrza 16-zaworowa: Klimatyzacja | 20 |
| 7 | Tylne światła obrysowe boczne, prawe | 10 |
| 8 | Tylne światła obrysowe boczne, lewe | 10 |
| 9 | Odmgławiacz tylnej szyby | 20 |
| 10 | 2.0 Tylko 16-zaworowy: Światła przeciwmgielne | 15 |
| 11 | Reflektor, światła drogowe, lewe, lampka kontrolna świateł drogowych | 10 |
| 12 | Reflektor świateł drogowych prawy | 10 |
| 13 | Tylko 16-zaworowy klakson: Wentylator chłodnicy | 10 |
| 14 | Światła awaryjne, podgrzewacze dysz spryskiwaczy | 10 |
| 15 | Tylko 2.0 16-zaworowy: Elektronika silnika, zawór stabilizatora, zawór zimnego rozruchu | 10 |
| 16 | Lampki ostrzegawcze na tablicy przyrządów, tylko 16-zaworowe: Wskaźnik wielofunkcyjny | 15 |
| 17 | Wyłącznik awaryjny, kierunkowskazy | 10 |
| 18 | Pompa paliwa, grzałka sondy lambda | 20 |
| 19 | Wentylator chłodnicy, klimatyzacja | 30 |
| 20 | Światła hamowania, tempomat | 10 |
| 21 | Oświetlenie wnętrza, zegar cyfrowy tylko 16-zaworowy: oświetlenie bagażnika, wskaźnik wielofunkcyjny, centralny zamek | 15 |
| 22 | Radio, zapalniczka | 10 |
Przekaźniki
| Przekaźniki | Opis |
| 1 | Klimatyzacja |
| 2 | otwarty |
| 3 | Jednostka sterująca Digifant (z wyjątkiem 16-zaworowej) |
| 4 | Przekaźnik redukcji obciążenia |
| 5 | Jednostka sterująca niskiego poziomu płynu chłodzącego lub otwarta |
| 6 | Sygnalizatory awaryjne |
| 7 | otwarty |
| 8 | Przerywane wycieraczki |
| 9 | Jednostka sterująca systemu ostrzegania o pasach bezpieczeństwa |
| 10 | Światła przeciwmgielne |
| 11 | Klakson |
| 12 | Pompa paliwa (oprócz oleju napędowego)Świece żarowe (diesel) |
| 13 | Wentylator chłodnicy po uruchomieniu (z wyjątkiem 16 zaworów) 2,0 16 zaworów: Przekaźnik blokady rozrusznika |
| 14 | Automatyczna skrzynia biegów, wskaźnik temperatury płynu chłodzącego, przekaźnik blokady rozrusznika (z wyjątkiem 2.0 16-zaworowy) 2.0 16-zaworowy: Wentylator chłodnicy po uruchomieniu |
| 15 | Przekaźnik pompy ABS |
| 16 | Przekaźnik ABS |
| 17 | Podgrzewany sterownik fotela, napęd |
| 18 | Jednostka sterująca podgrzewanego fotela, wyłącznik pasażera lub fotela elektrycznego |
| 19 | Automatyczna skrzynia |
| 20 | otwarty |
| 21 | Przekaźnik podnośnika szyb, bezpiecznik pompy hydraulicznej ABS |
| 22 | Bezpiecznik zaworów ABS |
| 23 | Klimatyzacja, bezpiecznik fotela elektrycznego |
| 24 | Bezpiecznik szyby elektrycznej |
