W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagen Jetta i Vento 7 z lat: 2019, 2020, 2021, 2022, 2023.
Volkswagen Jetta VII, znany również jako Volkswagen Jetta A7, to samochód klasy średniej produkowany od 2018 roku. Jest to siódma generacja modelu Jetta i pierwsza, która nie jest oferowana w Europie. Volkswagen Jetta VII opiera się na platformie MQB (Modularer Querbaukasten) i jest produkowany w meksykańskiej fabryce w Puebla.
Jetta VII został zaprojektowany z myślą o rynku amerykańskim, a jego głównymi konkurentami są Honda Civic, Toyota Corolla i Chevrolet Cruze. Samochód oferowany jest w dwóch wersjach silnikowych – benzynowej i wysokoprężnej.
Wersja benzynowa jest napędzana przez czterocylindrowy silnik turbo o pojemności 1,4 litra, który rozwija moc 147 KM i moment obrotowy 249 Nm. Silnik ten może być połączony z sześciobiegową manualną skrzynią biegów lub ośmiobiegową automatyczną skrzynią biegów. Wersja wysokoprężna jest napędzana przez czterocylindrowy silnik TDI o pojemności 1,6 litra, który rozwija moc 118 KM i moment obrotowy 250 Nm. Silnik ten jest połączony z sześciobiegową manualną skrzynią biegów lub ośmiobiegową automatyczną skrzynią biegów.
Jetta VII jest dostępna w pięciu wersjach wyposażenia – S, SE, R-Line, SEL i SEL Premium. Standardowo wyposażona jest w system multimedialny z ekranem dotykowym, klimatyzację automatyczną, system audio z sześcioma głośnikami, system Bluetooth i porty USB, a także system bezpieczeństwa obejmujący m.in. system monitorowania martwego pola i system wykrywania kolizji z hamowaniem awaryjnym.
Wersja SE dodaje do wyposażenia m.in. system rozpoznawania głosu, system keyless entry, podgrzewane przednie fotele i system automatycznego sterowania światłami drogowymi. Wersja R-Line charakteryzuje się bardziej agresywnym wyglądem, sportowym zawieszeniem, większymi felgami i przyciemnionymi szybami.
Wersja SEL dodaje do wyposażenia m.in. skórzaną tapicerkę, system audio z osiemnastoma głośnikami, system nawigacji satelitarnej i panoramiczny dach. Wersja SEL Premium to najbogatsza wersja, która dodaje do wyposażenia m.in. system audio marki Beats, system audio z 400-watowym wzmacniaczem, system ochrony pasażerów i podgrzewane tylne fotele.
Pod względem stylistycznym Volkswagen Jetta VII prezentuje się nowocześnie i elegancko, z nawiązaniami do większych modeli marki.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

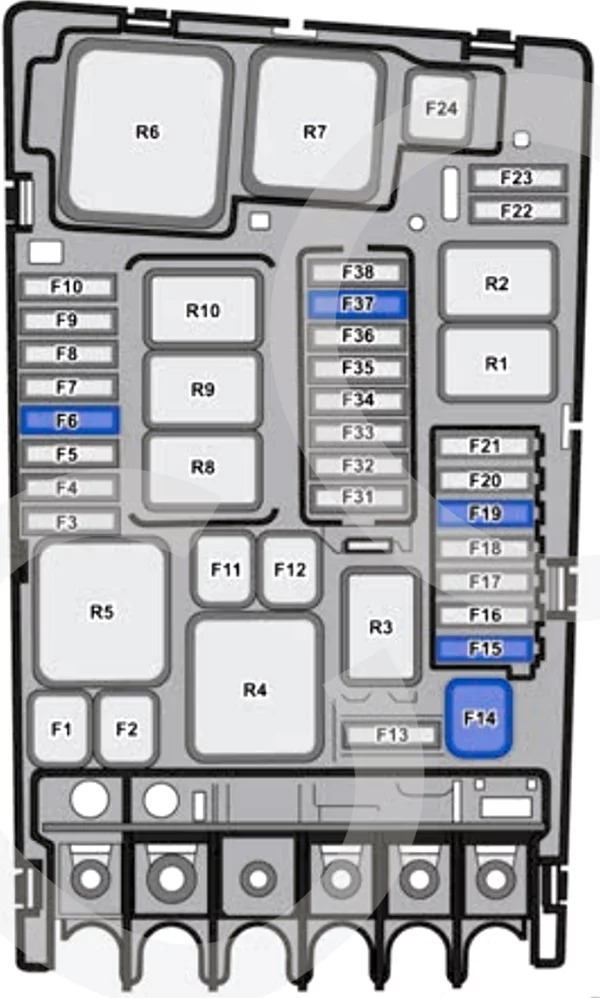

Komora silnika
Aby odblokować pokrywę skrzynki bezpieczników, pchnij zamki w kierunku strzałek.
Pociągnij pokrywę do góry.
| F1 | Jednostka sterująca ABS 40A |
| F2 | Jednostka sterująca ABS 40A |
| F3 | 15A Moduł sterujący silnika |
| F4 | 5A Czujnik temperatury poziomu oleju, zawór regulacji ciśnienia oleju, wyłącznik termiczny, regulator wałka rozrządu zaworów dolotowych, czujnik stężenia etanolu |
| F5 | 10A Regulator ciśnienia i zawór dozujący paliwo |
| F6 | 5A Przełącznik świateł stopu |
| F7 | 7,5 A Zawór regulatora ciśnienia paliwa, elektrozawór obwodu chłodziwa, pompa chłodzenia powietrza doładowującego, 10 A Pompa wspomagania nagrzewnicy |
| F8 | Sonda lambda 10A (sonda lambda) |
| F9 | 5A Cewka zapłonowa, 20A Element grzejny wczesnego odparowania |
| F10 | 15/20A Moduł sterujący pompą paliwa |
| F11 | 40A Element grzejny dodatkowej nagrzewnicy |
| F12 | 40A Element grzejny dodatkowej nagrzewnicy |
| F13 | 30A Skrzynia biegów (mechatroniczna skrzynia biegów DSG) |
| F14 | 40A Ogrzewana przednia szyba |
| F15 | 15A Klakson |
| F 16 | 20A Przekaźnik do zasilania podzespołów elektronicznych silnika 7,5A Przekaźnik do odcinania zaworów gazowych |
| F17 | 7,5A Jednostka sterująca silnika Motronic, przekaźnik mocy, ABS |
| F18 | 5A Moduł monitorowania akumulatora, magistrala danych na pokładzie interfejsu diagnostycznego |
| F19 | Moduł sterujący silnika wycieraczek 30 A |
| F20 | 20A System antykradzieżowy, sygnał |
| F21 | – |
| F22 | 5A Moduł sterujący silnika |
| F23 | Rozrusznik 30A |
| F24 | 40A Element grzejny dodatkowej nagrzewnicy |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | 15A Pompa podciśnieniowa hamulca |
| F32 | – |
| F33 | – |
| F34 | 15A Jednostka sterująca blokady mechanizmu różnicowego międzyosiowego |
| F35 | Przekaźnik klimatyzacji 7,5 A |
| F36 | – |
| F37 | 20A Moduł sterujący dodatkowej nagrzewnicy |
| F38 | – |
Przekaźnik
- R1 Przekaźnik rozrusznika 1 -J906-
- R2 Przekaźnik rozrusznika 2 -J907-
- R3 Przekaźnik klaksonu -J413-
- R4 Przekaźnik wysokiej mocy cieplnej -J360-
- R5 Przekaźnik główny -J271- (benzyna) / Zacisk 30 przekaźnik zasilania -J317- (olej napędowy)
- R6 Sterownik regulacji żarzenia -J179- (benzyna)
- R7 Przekaźnik niskiej mocy cieplnej -J359- (olej napędowy)
- R8 Przekaźnik zasilania elementów silnika -J757- (silnik benzynowy 2,0 l)
- R9 Podgrzewany przekaźnik przedniej szyby -J47-
- R10 Przekaźnik podgrzewanej szyby przedniej 2 -J611-

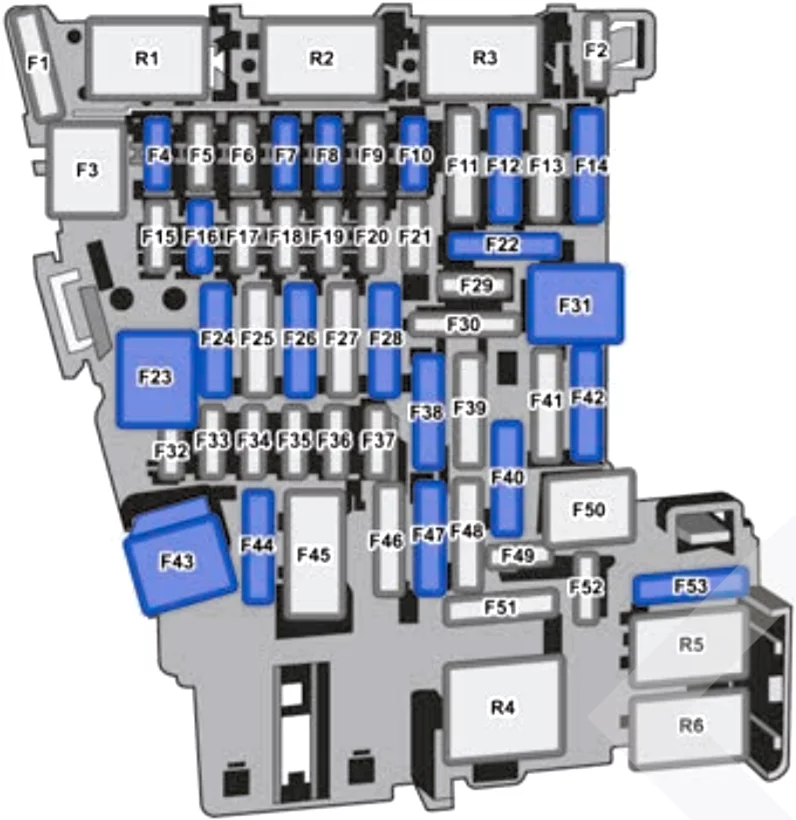

Przedział pasażerski
Po lewej stronie obok kierownicy: pokrywa skrzynki bezpieczników deski rozdzielczej.
Zdejmij pokrywę, ciągnąc w bok w kierunku strzałki.
| F1 | – |
| F2 | 10A Elektryczne wspomaganie kierownicy |
| F3 | – |
| F4 | 10A Pokładowa jednostka sterująca zasilaniem, System antykradzieżowy (7,5A), Panel kontrolny systemu informacyjnego i dowodzenia (Infotainment) |
| F5 | 7,5 A Magistrala danych na pokładzie interfejsu diagnostycznego |
| F6 | Selektor 7,5 A (przełącznik) |
| F7 | 10A Elementy sterujące ogrzewaniem i klimatyzacją, moduł sterujący nagrzewnicą, moduł sterujący Climatronic, moduł sterujący klimatyzacją, dźwignia zmiany biegów automatycznej skrzyni biegów, chłodnica dodatkowej nagrzewnicy płynu chłodzącego silnika, przekaźnik podgrzewanej tylnej szyby, odbiornik częstotliwości |
| F8 | 7,5 A Obrotowy włącznik świateł, Przycisk elektromechanicznego hamulca postojowego, Czujnik wilgotności, deszczu i światła, Złącze diagnostyczne |
| F9 | 7,5 A elektryczne wspomaganie kierownicy, zapłon/rozrusznik (przełącznik) |
| F10 | Sterowanie wyświetlaczem 7,5 A |
| F11 | 40A Elektroniczny moduł sterujący, światła zewnętrzne po lewej stronie |
| F12 | 20A Elektroniczny moduł sterujący informacji, elementy systemu audio-nawigacyjnego |
| F13 | – |
| F14 | 40A Moduł sterujący wentylatora nawiewu |
| F15 | 10A Elektroniczna jednostka sterująca blokady kierownicy |
| F 16 | 7,5A Wzmacniacz, Dwukierunkowy sygnał mobilny (telefon), Wzmacniacz antenowy, Przetwornica napięcia do modułu ładowania USB |
| F17 | 7,5 A Moduł sterujący zestawu wskaźników |
| F18 | 7,5 A Kamera cofania, przełącznik odblokowania tylnej pokrywy |
| F19 | 7.5A Interfejs systemu dostępu / uruchamiania |
| F20 | 15A Przekaźnik pompy próżniowej |
| F21 | 10A Przekaźnik podgrzewanej szyby przedniej |
| F22 | – |
| F23 | 20A Moduł sterujący szyberdachu |
| F24 | 40A Elektroniczny moduł sterujący, światła zewnętrzne po prawej stronie |
| F25 | 30A Moduł sterujący drzwi kierowcy i pasażera |
| F26 | 30A Pokładowa jednostka sterująca zasilaniem, 30A Podgrzewane przednie siedzenie |
| F27 | 30A Moduł sterujący cyfrowego systemu dźwiękowego, oświetlenie wewnętrzne |
| F28 | – |
| F29 | 5A Monitorowanie ciśnienia w oponach |
| F30 | 10A Przekaźnik zdalnego uruchamiania |
| F31 | – |
| F32 | 10A System wspomagania kierowcy przednią kamerą, moduł zdalnego sterowania, moduł sterujący systemu wspomagania parkowania, moduł sterujący parkowaniem równoległym |
| F33 | 7,5A Moduł sterujący poduszką powietrzną |
| F34 | 7,5 A Włącznik światła, Wewnętrzne lusterko wsteczne, Przycisk wskaźnika monitorowania ciśnienia w oponach, Włącznik światła cofania, Czujnik jakości powietrza, Przycisk elektromechanicznego hamulca postojowego |
| F35 | 10A Gniazdo diagnostyczne, samościemniające się wewnętrzne lusterko wsteczne, regulacja kąta nachylenia reflektorów i świateł drogowych, silniczek regulacji reflektorów |
| F36 | – |
| F37 | – |
| F38 | – |
| F39 | 30A Moduł sterujący przednich drzwi pasażera, silnik prawego tylnego okna, moduł sterujący drzwi kierowcy, silnik regulacji lewego tylnego okna |
| F40 | 20A Zapalniczka samochodowa, gniazdo 12 V |
| F41 | – |
| F42 | 40A Pokładowa jednostka sterująca zasilaniem, spryskiwacz przedniej szyby, centralny zamek |
| F43 | 30A Pokładowa jednostka sterująca zasilaniem |
| F44 | – |
| F45 | 15A Regulacja siedzenia kierowcy i pasażera |
| F46 | – |
| F47 | 15A Silnik wycieraczki tylnej szyby |
| F48 | – |
| F49 | 5A Czujnik położenia pedału sprzęgła, przekaźnik rozrusznika |
| F50 | – |
| F51 | 25A Moduł ogrzewania tylnych siedzeń |
| F52 | 15A Moduł obwodu elektrycznego tłumienia |
| F53 | 30A Ogrzewana tylna szyba |
- R1 Przekaźnik układu dozowania środka redukującego -J963-
- R2 –
- R3 –
- R4 Zacisk 15 przekaźnik zasilania -J329-
- R5 Podgrzewany przekaźnik tylnej szyby -J9-
- Przekaźnik gniazda R6 -J807-
W obwodach zasilania elektrycznych napędów szyb i foteli można zastosować bezpieczniki automatyczne, które np. eliminując przyczynę przeciążenia (np. zamarznięcie szyb) samoczynnie włączą się ponownie.
