Volkswagen Jetta V to piąta generacja tego popularnego modelu, produkowana w latach 2005-2010. Samochód zbudowano na platformie Golf V, co wpłynęło na jego wygląd i właściwości jezdne.
Jetta V oferowana była w wersjach benzynowych o pojemnościach od 1.4 do 2.0 litrów oraz w dieslach o pojemnościach od 1.9 do 2.0 litrów. Wszystkie silniki były wyposażone w turbodoładowanie i spełniały normy emisji spalin Euro 4.
Wersje wyposażeniowe to m.in. Trendline, Comfortline, Sportline i Highline. Już w standardzie oferowały one m.in. system ABS, ESP, poduszki powietrzne, klimatyzację, elektryczne sterowanie szyb i lusterkami oraz system audio z odtwarzaczem CD.
Volkswagen Jetta V wyróżniał się prostym, ale eleganckim designem, z charakterystycznymi, ostro zarysowanymi reflektorami oraz dużą atrapą chłodnicy. Samochód miał długość 4554 mm, szerokość 1781 mm i wysokość 1459 mm.
Wnętrze Jetty V było przestronne i komfortowe, z wygodnymi fotelami i dużą ilością miejsca na nogi zarówno z przodu, jak i z tyłu. Trunk miał pojemność 527 litrów.
Pod względem bezpieczeństwa Jetta V uzyskała bardzo dobre oceny w testach zderzeniowych EuroNCAP, zdobywając 5 gwiazdek. W standardzie samochód był wyposażony m.in. w ABS, ESP, poduszki powietrzne oraz systemy kontroli trakcji i hamowania.
Volkswagen Jetta V zyskała uznanie klientów za swoje osiągi i niskie zużycie paliwa, a także za komfort i przestronność wnętrza. Samochód był też doceniany za swoją niezawodność i łatwość w utrzymaniu. W 2010 roku zakończono produkcję Jetty V, a jej miejsce zajęła szósta generacja tego modelu.

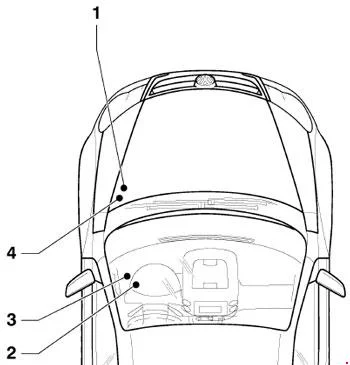

Lokalizacja

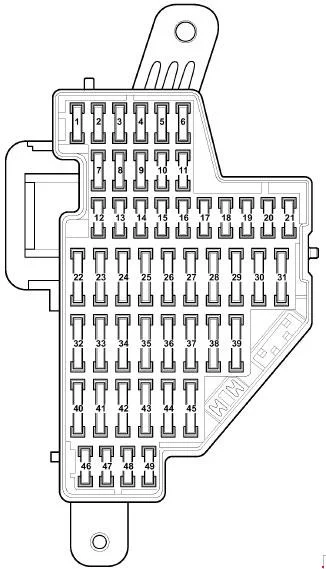

Skrzynka bezpieczników tablicy rozdzielczej
| Numer |
Ampery [A] |
Opis |
| 1 | 10 | T16 – Złącze diagnostyczne (T16/1) J623 – Sterownik silnika J757 – Przekaźnik zasilania prądem podzespołów silnika (167) (od maja 2005 r.) J538 – Sterownik pompy paliwa (od maja 2005 r.) J485 – Przekaźnik pracy nagrzewnicy dodatkowej (od 2006 r .) ) N79 – Element grzejny odpowietrznika skrzyni korbowej (od 2006) G70 – Miernik masy powietrza (od 2006) J431 – Jednostka sterująca do sterowania zasięgiem reflektorów (od 2006) |
| 2 | 5 | J104 – Jednostka sterująca ABS E132 – Przełącznik systemu kontroli trakcji E256 – Przycisk TCS i ESP E492 – Przycisk wyświetlacza monitora ciśnienia w oponach F – Włącznik świateł hamowania (niski; od listopada 2005 r.) |
| 10 | J623 – Sterownik silnika (od 2006 r.) V49 – Silnik sterujący zasięgiem prawego reflektora (od 2006 r.)V48 – Silnik sterujący zasięgiem lewego reflektora (od 2006 r.) E102 – Regulator sterujący zasięgiem reflektorów (od 2006 r.) J538 – Sterownik pompy paliwa (od 2006 r. ) ) J345 – Sterownik czujnika przyczepy (od 2006 r.) J587 – Sterownik czujników dźwigni zmiany biegów (od 2006 r.) J533 – Interfejs diagnostyczny magistrali danych (od 2006 r.) J285 – Sterownik we wkładce deski rozdzielczej (od 2006 r.) J500 – Sterownik wspomagania kierownicy (od 2006) J104 – ABS z jednostką sterującą EDL (od 2006) E132 – Włącznik systemu kontroli trakcji (od 2006) E256 – Przycisk TCS i ESP (od 2006) G476 – Czujnik położenia pedału hamulca (od 2006) E1 – Włącznik świateł (od 2006 r.) F47 – Włącznik pedału hamulca (od listopada 2005 r.) |
|
| 3 | 10 | J500 – Jednostka sterująca wspomagania kierownicy (do maja 2005 r.) |
| 5 | J234 – Jednostka sterująca poduszki powietrznej (od maja 2005 r.) | |
| 4 | 5 | E16 – Przełącznik wyjścia ogrzewania/ogrzewania G65 – Czujnik wysokiego ciśnienia J131 – Sterownik podgrzewanego siedzenia kierowcyJ132 – Sterownik podgrzewanego przedniego siedzenia pasażeraJ255 – Sterownik klimatyzacji Climatronic K216 – Lampka ostrzegawcza programu stabilizacji 2 (od maja 2005 r.) M17 – Żarówka światła cofania (od maja 2005 r.) E422 – Przycisk wyświetlacza czujnika ciśnienia w oponach (od maja 2005 r.) G266 – Czujnik poziomu i temperatury oleju (wysoki; od maja 2005 r.) J530 – Sterownik pracy bramy garażowej (od maja 2006 r.) G128 – czujnik zajętości siedzenia, strona pasażera z przodu (od maja 2006) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (od maja 2006) Z20 – Lewy element spryskiwacza strumieniowego (od maja 2006) Z21 – Prawy element spryskiwacza strumieniowego (od maja 2006) |
| 10 | G266 – Czujnik poziomu i temperatury oleju (wysoki; od listopada 2005 r.) M17 – Światło cofania (wysokie; od listopada 2005 r.) J255 – Sterownik Climatronic (wysoki; od listopada 2005 r.) G65 – Czujnik wysokiego ciśnienia (wysoki; od listopada 2005 r. ) ) E16 – Włącznik nagrzewnicy i mocy nagrzewnicy (wysoki; od listopada 2005 r.) J530 – Centralka sterowania pracą bramy garażowej (wysoki; od listopada 2005 r.) N253 – Zapalnik izolacji akumulatora (wysoki; od listopada 2005 r.) Y7 – Automatyczne lusterko wewnętrzne przeciwoślepieniowe (wysoki; od listopada 2005) E422 – Przycisk wyświetlacza ciśnieniomierza w oponach (wysoki; od listopada 2005) K216 – Lampka ostrzegawcza programu stabilizacji 2 (wysoki; od listopada 2005) Z20 – Lewy element podgrzewacza strumienia spryskiwaczy (wysoki; od listopada 2005) Z21 – Prawy element nagrzewnicy strumieniowej spryskiwacza (wysoki; od listopada 2005 r.) L71 – Oświetlenie wyłącznika systemu kontroli trakcji (wysokie; od listopada 2005 r.) J301 – Sterownik układu klimatyzacji (wysoki; od maja 2007 r.) |
|
| 5 | 5 | F47 – Przełącznik pedału hamulca układu tempomatu (do maja 2005 r.) G476 – Nadajnik położenia sprzęgła J431 – Jednostka sterująca regulacją zasięgu reflektorów (od maja 2005 r.) J500 – Jednostka sterująca wspomagania kierownicy (od maja 2005 r.) J745 – Regulacja zasięgu świateł zakrętowych i reflektorów jednostka, na prawym reflektorze, (wysoka; grudzień 2006) |
| 10 | J745 – Sterownik świateł zakrętowych i zasięgu reflektorów, na prawym reflektorze (niski; od maja 2006), (wysoki; od maja 2007) | |
| 6 | 5 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (do maja 2006 r.) J538 – Sterownik pompy paliwa (do maja 2006 r.) J533 – Interfejs diagnostyczny magistrali danych (do maja 2006 r.) F125 – Przełącznik wielofunkcyjny (do maja 2006 r.) J587 – Sterownik czujników dźwigni zmiany biegów (do maja 2006 r.) F189 – Przełącznik Tiptronic (do maja 2006 r.) J745 – Sterownik świateł zakrętowych i zakresu reflektorów, po lewej stronie reflektora (wysoki; grudzień 2006 r.) |
| 10 | J745 – Sterownik świateł zakrętowych i zasięgu reflektorów, na lewym reflektorze (niski; od maja 2006), (wysoki; od maja 2007) | |
| 7 | 5 | J431 – Jednostka sterująca do sterowania zasięgiem reflektorów (do maja 2005 r.) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (od maja 2005 r.) Nieprzypisane (od maja 2006 r.) |
| 8 | 5 | Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (do maja 2005 r.) |
| 10 | J345 – Jednostka sterująca detektora przyczepy (od maja 2005 r.) Nieprzypisany (od maja 2006 r.) |
|
| 9 | 5 | Nieprzypisany (od maja 2005 r.) J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (tylko jednostka komercyjnego systemu nawigacji) (od maja 2005 r.) Nieprzypisany (od maja 2006 r.) |
| 10 | 5 | J412 – Centralka sterująca elektroniką telefonu komórkowego (do maja 2005 r.) J530 – Centralka sterująca pracą bramy garażowej (od maja 2005 r.) J706 – Centralka sterująca rozpoznaniem zajętości siedzenia (od maja 2005 r.) Nie przydzielona (od maja 2006 r.) |
| 11 | 5 | J345 – Jednostka sterująca detektora przyczepy (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) |
| 10 | J745 – Jednostka sterująca światłami zakrętowymi i zasięgiem reflektorów, na prawym reflektorze (od maja 2007 r.) | |
| 12 | 10 | J386 – Jednostka sterująca drzwi kierowcy J387 – Jednostka sterująca przednich drzwi pasażera |
| 13 | 10 | E1 – Włącznik świateł
T16 – Złącze diagnostyczne (T16/16) |
| 14 | 5 | F – Włącznik świateł hamowania (niski; od maja 2005 r.) J217 – Sterownik automatycznej skrzyni biegów |
| 10 | J587 – Sterownik czujników dźwigni zmiany biegów (od 2006 r.) R149 – Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego (od 2006 r.) J301 – Sterownik układu klimatyzacji (od 2006 r.) J255 – Sterownik układu klimatyzacji (od 2006 r.) E16 – Moc nagrzewnicy/ciepła przełącznik (od 2006) J446 – Sterownik wspomagania parkowania (od 2006) J104 – ABS ze sterownikiem EDL (od 2006)E94 – Regulator podgrzewanego siedzenia kierowcy (od 2006)E95 – Regulator podgrzewanego przedniego siedzenia pasażera (od maja 2006)J217 – Sterownik automatycznej skrzyni biegów (od listopada 2005 r.) |
|
| 15 | 7,5 | J519 – Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne) |
| 16 | 10 | E16 – Przełącznik wyjścia nagrzewnicy/ciepła J301 – Sterownik klimatyzacjiJ255 – Sterownik klimatyzacji Climatronic R149 – Odbiornik zdalnego sterowania do dodatkowej grzałki płynu chłodzącego Nieprzypisany (od maja 2006) |
| 5 | J515 – Jednostka kontroli wyboru anteny (wysoka; od listopada 2005 r.) | |
| 17 | 5 | G397 – Czujnik czujnika deszczu i światła (do maja 2006 r.) J515 – Jednostka sterująca wyborem anteny (do maja 2006 r.) G273 – Czujnik monitorowania wnętrza (od 2006 r.) G384 – Nadajnik nachylenia pojazdu (od 2006 r.) H12 – Klakson alarmowy (od 2006 r .) ) |
| 18 | 5 | J446 – Sterownik wspomagania parkowania J587 – Sterownik czujników dźwigni zmiany biegów Nieprzypisany (od 2006 r.) |
| 19 | 5 | J754 – Pamięć danych o wypadku |
| 20 | 5 | J104 – ABS z jednostką sterującą EDL Nieprzypisany (od 2006 r.) |
| 21 | 5 | J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (tylko jednostka systemu nawigacji handlowej) (do maja 2005 r.) Nieprzypisana (od maja 2005 r.) J542 – Jednostka sterująca regulatora prędkości obrotowej silnika, z przodu po lewej stronie w przestrzeni na nogi (pojazdy specjalne) (wysoki ; od maja 2007) J378 – jednostka sterująca PDA (pojazdy specjalne) (od maja 2007) |
| 22 | 40 | V2 – Dmuchawa świeżego powietrza (Climatronic) N253 – Zapalnik izolacyjny akumulatora (akumulator tylny) (wysoki; od maja 2005 r.) |
| 23 | 30 | J386 – Sterownik drzwi kierowcy (regulator okna) J387 – Sterownik drzwi przednich pasażera (regulator okna) |
| 24 | 25 | U1 – Zapalniczka (do maja 2006 r.) U9 – Tylna zapalniczka (do maja 2006 r.) U5 – Gniazdo 12 V (wydział kryminalny) |
| 20 | J388 – Sterownik tylnych lewych drzwi (centralny zamek) (od 2006 r.) J389 – Sterownik tylnych prawych drzwi (centralny zamek) (od 2006 r.) J393 – Centralny sterownik systemu Convenience (od 2006 r.) |
|
| 25 | J388 – Sterownik drzwi tylnych lewych (centralny zamek) (wysoki; od maja 2007) J389 – Sterownik drzwi tylnych prawych (centralny zamek) (wysoki; od maja 2007) J393 – Centralka systemu Convenience (wysoki; od maja 2007) |
|
| 25 | 25 | Z1 – Ogrzewana szyba tylna J301 – Jednostka sterująca układu klimatyzacji (tylko z pomocniczą nagrzewnicą płynu chłodzącego) E16 – Przełącznik wyjścia nagrzewnicy/ciepła (tylko z pomocniczą nagrzewnicą płynu chłodzącego) N24 – Rezystor szeregowy dmuchawy świeżego powietrza (tylko z pomocniczą nagrzewnicą płynu chłodzącego) |
| 26 | 20 | Gniazdo U5 – 12 V (przedział bagażowy) (do maja 2006 r.) |
| 30 | J388 – Sterownik drzwi tylnych lewych (regulator okna) (od maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (regulator okna) (od maja 2006 r.) |
|
| 27 | 15 | J538 – Sterownik pompy paliwa G6 – Pompa ciśnieniowa układu paliwowego J17 – Sterownik pompy paliwa J643 – Przekaźnik zasilania paliwem (od maja 2006 r.) |
| 28 | 10 | Punkt ładowania latarki elektrycznej Mag-Lite (specjalny interfejs pojazdu) (do maja 2005 r.) |
| 30 | U13 – Transformator z gniazdem, 12V-230V (od maja 2005) Nieprzypisany (od maja 2006) |
|
| 25 | Gniazdo pojazdów specjalnych (nie dla USA/Kanady) (wysokie; od listopada 2005) | |
| 29 | 10 | J220/J623 – Sterownik Motronic J248/J623 – Sterownik układu bezpośredniego wtrysku oleju napędowego G70 – Miernik masy powietrza (AXX) N79 – Element grzejny odpowietrznika skrzyni korbowej (BUB, BMJ) Nie przypisany (od 2006 r.) |
| 30 | 5 | J234 – Jednostka sterująca poduszek powietrznych (do maja 2005 r.) K145 – Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera (do maja 2005 r.) |
| 10 | N30 – Wtryskiwacz, cylinder 1 (od maja 2005) N31 – Wtryskiwacz, cylinder 2 (od maja 2005) N32 – Wtryskiwacz, cylinder 3 (od maja 2005) N33 – Wtryskiwacz, cylinder 4 (od maja 2005) |
|
| 20 | N30 – Wtryskiwacz, cylinder 1 N31 – Wtryskiwacz, cylinder 2 N32 – Wtryskiwacz, cylinder 3 N33 – Wtryskiwacz, cylinder 4 N83 – Wtryskiwacz, cylinder 5 N84 – Wtryskiwacz, cylinder 6 J217 – Sterownik automatycznej skrzyni biegów (od 2006 r.) J743 – Mechatronika dla skrzynia biegów z bezpośrednią zmianą biegów (od 2006 r.) |
|
| 31 | 5 | F4 – Włącznik świateł cofania (do maja 2005 r.) J743 – Mechatronika skrzyni biegów z bezpośrednią zmianą biegów (do maja 2005 r.) |
| 20 | V192 – Pompa próżniowa do hamulców (od maja 2005) | |
| 32 | 30 | J388 – Sterownik drzwi tylnych lewych (regulator okna) (do maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (regulator okna) (do maja 2006 r.) U13 – Transformator z gniazdem, 12V-230 V (od maja 2006 r.) U27 – Transformator z gniazdem, 12V-15V, (USA/Kanada) (od maja 2006) |
| 33 | 25 | J245 – Jednostka sterująca regulacją szyberdachu przesuwnego |
| 34 | 15 | V125 – Silnik regulacji wzdłużnej podparcia lędźwiowego fotela kierowcy
V126 – Silnik regulacji wzdłużnej podparcia lędźwiowego podparcia lędźwiowego fotela pasażera V129 – Silnik regulacji wysokości podparcia lędźwiowego podparcia lędźwiowego fotela kierowcy V130 – Silnik regulacji wysokości podparcia lędźwiowego podparcia lędźwiowego przedniego fotela pasażera |
| 35 | 5 | G273 – Wewnętrzny czujnik monitorujący G384 – Nadajnik przechyłu pojazdu H12 – Klakson alarmowy Nieprzypisany (od 2006 r.) |
| 36 | 20 | V11 – Pompa układu spryskiwaczy reflektorów J39 – Przekaźnik układu spryskiwaczy reflektorów |
| 37 | 30 | J131 – Jednostka sterująca podgrzewanego siedzenia kierowcy J132 – Jednostka sterująca podgrzewanego przedniego siedzenia pasażera |
| 38 | 10 | J23 – Sterownik systemu świateł obrotowych i syreny (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) J745 – Sterownik świateł zakrętowych i zakresu reflektorów, na lewym reflektorze, (od maja 2007 r.) |
| 20 | J388 – Sterownik drzwi tylnych lewych (centralny zamek), NAR, z przekaźnikiem klaksonu alarmowego J641) (od maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (centralny zamek), NAR, z przekaźnikiem klaksonu alarmowego J641) (od maja 2006 r.) J393 – Centralna jednostka sterująca systemu wygody (tylko VR6) (od maja 2006 r.) |
|
| 39 | 20 | Nieprzypisany (do maja 2005 r.) J217 – Sterownik automatycznej skrzyni biegów (od maja 2005 r.) Nieprzypisany (od maja 2006 r.) |
| 40 | 40 | E16 – Przełącznik wyjścia nagrzewnicy/ciepła (dmuchawa świeżego powietrza) J301 – Jednostka sterująca układu klimatyzacji (dmuchawa świeżego powietrza) |
| 5 | E16 – Przełącznik wyjścia nagrzewnicy/ciepła (dmuchawa świeżego powietrza) (wysoki; od listopada 2005 r.) J301 – Sterownik układu klimatyzacji (dmuchawa świeżego powietrza) (wysoki; od listopada 2005 r.) |
|
| 41 | 15 | V12 – Silnik wycieraczki tylnej szyby (do maja 2006 r.) |
| 20 | V12 – Silnik wycieraczki tylnej szyby (od maja 2006 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2006 r.) |
|
| 42 | 15 | J729 – Podwójny przekaźnik pompy spryskiwacza 1 (do maja 2005 r.) J730 – Podwójny przekaźnik pompy spryskiwacza 2 (do maja 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2005 r.) |
| 20 | U1 – Zapalniczka (od maja 2006) U9 – Tylna zapalniczka (od maja 2006) U5 – Gniazdo 12 V (wydział kryminalny) (od maja 2006) |
|
| 43 | 15 | J345 – Jednostka sterująca detektora przyczepy |
| 44 | 20 | J345 – Jednostka sterująca detektora przyczepy |
| 45 | 15 | J345 – Jednostka sterująca detektora przyczepy |
| 46 | 5 | Z20 – Lewy element podgrzewacza strumieniowego spryskiwacza Z21 – Prawy element podgrzewacza strumieniowego spryskiwacza E94 – Podgrzewany regulator siedzenia kierowcyE95 – Podgrzewany regulator przedniego siedzenia pasażera Nieprzypisany (od maja 2006) |
| 47 | 5 | J485 – Przekaźnik pracy nagrzewnicy pomocniczej Nieprzypisany (od maja 2006 r.) |
| 48 | 10 | Nieprzypisana (do maja 2005) Ładowarka do Mag-Lite i przenośnego radiotelefonu (od maja 2005) |
| 49 | 5 | E1 – Wyłącznik oświetlenia Nieprzypisany (od maja 2006) |

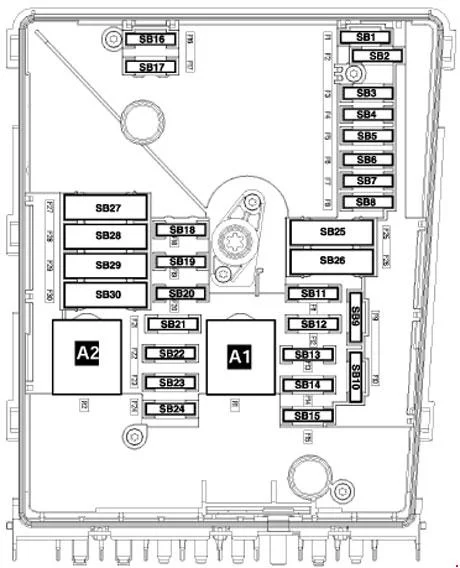

Skrzynka bezpieczników w komorze silnika (niska)
| Numer |
Ampery [A] |
Opis |
| F1 | 20 | J393 – Centralna jednostka sterująca systemu wygodnego Nie przydzielona (od maja 2006 r.) |
| F2 | 5 | J527 – Jednostka sterująca elektroniki kolumny kierownicy |
| F3 | 5 | J519 – Pokładowa jednostka sterująca zasilaniem |
| F4 | 30 | J104 – jednostka sterująca ABS |
| F5 | 15 | J743 – Mechatroniczna jednostka sterująca (do maja 2006 r.), (od maja 2007 r.) |
| 30 | J743 – Mechatroniczna jednostka sterująca (od maja 2006 r.) J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (od maja 2006 r.) |
|
| F6 | 5 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej |
| F7 | 15 | J608 – Specjalna jednostka sterująca pojazdu |
| 25 | J608 – Specjalna jednostka sterująca pojazdu (od maja 2006 r.) | |
| 30 | J743 – Jednostka sterująca mechatroniki (0AM) (od maja 2007 r.) | |
| F8 | 15 25 |
J503 – Jednostka sterująca z wyświetlaczem radia i nawigacji R – Radio R – Przygotowanie systemu radia i nawigacji z telewizorem (modele dla Japonii) |
| F9 | 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego |
| F10 | 5 | J317 – Przekaźnik napięcia zasilania zacisku 30 |
| 10 | J623 – Jednostka sterująca silnika | |
| 5 | J359 – Przekaźnik niskiej mocy cieplnej | |
| F11 | 20 | J364 – Dodatkowa jednostka sterująca nagrzewnicy |
| F12 | 5 | J533 – Interfejs diagnostyczny magistrali danych |
| F13 | 30 | J623 – Sterownik silnika (tylko modele z silnikiem Diesla) J623 – Sterownik silnika (benzyna) (od maja 2007) |
| 25 | J623 – Jednostka sterująca silnika benzynowego (tylko modele z silnikiem benzynowym) (do maja 2007 r.) | |
| F14 | 20 | N152 – Transformator zapłonowy N70-N323 – Cewki zapłonowe ze stopniem wyjściowym |
| F15 | 10 | Z62 – Grzałka sondy Lambda 3 Z19 – Grzałka sondy Lambda G39 – Sonda Lambda G108 – Sonda Lambda 2 przed katalizatorem G130 – Sonda Lambda za katalizatorem |
| 5 | G131 – Sonda lambda 2 za katalizatorem
G287 – Sonda lambda 3 za katalizatorem |
|
| F 16 | 30 | J104 – jednostka sterująca ABS |
| F17 | 15 | H2 – Klakson tonów wysokich H7 – Klakson tonów niskichJ519 – Pokładowa jednostka sterująca zasilaniem (od maja 2006 r.) |
| F18 | 30 | J608 – Specjalna jednostka sterująca pojazdu (do maja 2006 r.) R12 – Wzmacniacz |
| F19 | 30 | J400 – Sterownik silnika wycieraczek
V216 – Silnik wycieraczek po stronie kierowcy |
| F20 | 40 | Nieprzypisany (do maja 2006 r.) J179 – Automatyczna jednostka sterująca okresem żarzenia (SDI) (od maja 2006 r.) |
| 10 | V50 – Ciągła pompa obiegowa płynu chłodzącego (od maja 2007) | |
| F21 | 15 | Z19 – Grzałka sondy Lambda (do maja 2006) G39 – Sonda Lambda (do maja 2006) G130 – Sonda Lambda za katalizatorem (do maja 2006) J583 – Sterownik czujnika NOx (do maja 2006) |
| 10 | Z28 – Grzałka sondy Lambda G39 – Sonda Lambda G130 – Sonda Lambda za katalizatorem (od maja 2006) J583 – Sterownik sondy NOx (od maja 2006) Z28 – Grzałka sondy Lambda (od maja 2006) |
|
| 20 | V192 – Hamulcowa pompa próżniowa (od maja 2007 r.) | |
| F22 | 5 | F47 – Przełącznik pedału hamulca (do listopada 2005 r.) G476 – Nadajnik położenia sprzęgła |
| F23 | 5 | J299 – Przekaźnik pompy powietrza wtórnego (BSF) |
| 10 | N18 – Zawór recyrkulacji spalin N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowania (do maja 2006 r.) N80 – Zawór elektromagnetyczny 1 układu filtra z węglem aktywnym (od maja 2006 r.) V144 – Pompa diagnostyczna układu paliwowego (BGQ,BGP) N345 – Chłodnica recyrkulacji spalin zawór przełączający N381 – Zawór przełączający 2 chłodnicy recyrkulacji spalin (do maja 2006) N276 – Zawór regulacji ciśnienia paliwa (od maja 2006) J623 – Sterownik silnika (od maja 2006) N156 – Zawór przełączający zmiennego kolektora dolotowego (od maja 2006) |
|
| 15 | N276 – Zawór regulacji ciśnienia paliwa (do maja 2006 r.) N218 – Zawór wlotu powietrza wtórnego (od maja 2006 r.) N276 – Zawór regulacji ciśnienia paliwa (od maja 2007 r.) J623 – Sterownik silnika (od maja 2007 r.) N156 – Zmienna zmiana kolektora dolotowego zawór (od maja 2007) |
|
| F24 | 10 | F265 – Termostat układu chłodzenia silnika sterowany mapą
J293 – Sterownik wentylatora chłodnicy N156 – Zawór zmiany zmiennej kolektora dolotowego |
| F25 | 40 | J519 – Pokładowa jednostka sterująca zasilaniem (do maja 2006 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (A/1) (od maja 2006 r.) | |
| F26 | 40 | J519 – Pokładowa jednostka sterująca zasilaniem (do maja 2006 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (D/1) (od maja 2006 r.) | |
| F27 | 50 | J179 – Automatyczna jednostka sterująca okresem świecenia |
| 40 | J299 – Przekaźnik pompy powietrza wtórnego | |
| F28 | 40 | J681 – Przekaźnik napięcia zasilania zacisku 15 2 |
| F29 | 50 | J496 – Dodatkowy przekaźnik pompy płynu chłodzącego S44 – bezpiecznik termiczny regulacji siedzenia 1 |
| F30 | 50 | Nieprzypisany (do maja 2006 r.) J59 – przekaźnik odciążający styku X (od maja 2006 r.) |
| 40 | J519 – Pokładowa jednostka sterująca zasilaniem (I/1) (od maja 2007 r.) | |
| Przekaźnik | ||
| A1 | Przekaźnik napięcia zasilania zacisku 30 -J317- (458) Przekaźnik napięcia zasilania zacisku 30 -J317- (100) Przekaźnik napięcia zasilania zacisku 30 -J317- (370) |
|
| A2 | Przekaźnik pompy powietrza wtórnego -J299- (100) Czujnik do pomiaru prądu -G582- (488; do maja 2006, tylko kod silnika BLG) Mostek okablowania (tylko modele z silnikiem Diesla) |
|
Numer kodu przekaźnika 100 jest zastępowany numerem kodu przekaźnika 370 w zależności od produkcji.

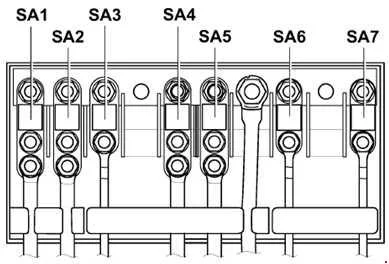

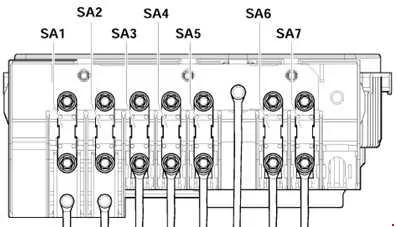

| Numer |
Ampery [A] |
Opis |
| 1 | 150 | C – Alternator (90A/120A) |
| 200 | C – Alternator (140A) | |
| 2 | 80 | J500 – Sterownik wspomagania kierownicy V187 – Elektromechaniczny silnik wspomagania kierownicy |
| 3 | 50 | J293 – Jednostka sterująca wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2 |
| 4 | 40 |
Wyposażenie specjalne (do maja 2006 r.)
J359 – Przekaźnik małej mocy cieplnej (I stopień), (od grudnia 2006)
Z35 – Pomocniczy element nagrzewnicy powietrza (od grudnia 2006) |
| 5 | 100 |
Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC18, SC19, SC12, (do listopada 2005 r.)
Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (od listopada 2005)
J604 – Dodatkowa nagrzewnica powietrza (do listopada 2005 r.) |
| 6 | 80 | Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Przekaźnik wysokiej mocy cieplnej (1. i 3. stopień), (od grudnia 2006) Z35 – Pomocniczy element nagrzewnicy powietrza (od listopada 2006 r.)
|
| 100 | J604 – Dodatkowa nagrzewnica powietrza (od listopada 2005 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (od listopada 2005 r.) Wyposażenie opcjonalne |
|
| 7 | 50 | Eksploatacja przyczepy |
| 40 | Wyposażenie specjalne, osoby niepełnosprawne | |
| 30 | Sprzęt specjalny, wydział kryminalny |

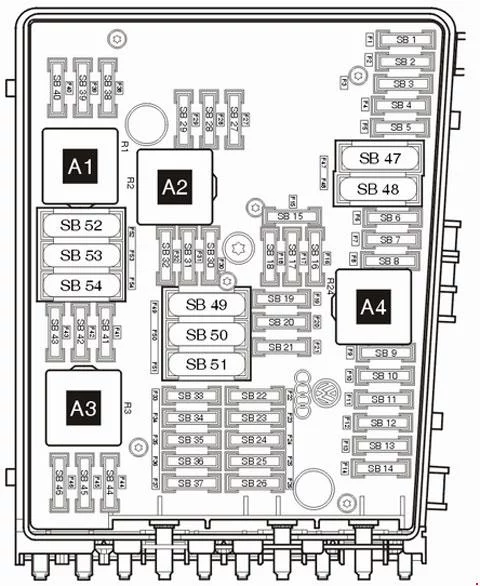

Skrzynka bezpieczników w komorze silnika (wysoka)
| Numer |
Ampery [A] |
Opis |
| F1 | 30 | J104 – ABS z jednostką sterującą EDL |
| F2 | 30 | J104 – ABS z jednostką sterującą EDL |
| F3 | 20 | J393 – Centralna jednostka sterująca systemu Convenience V217 – Silnik wycieraczki przedniej strony pasażera (od maja 2005 r.) Nieprzypisany (od listopada 2005 r.) |
| F4 | 5 | J519 – Pokładowa jednostka sterująca zasilaniem |
| F5 | 20 | H2 – Klakson wysokotonowy (do maja 2005 r.) H7 – Klakson basowy (do maja 2005 r.) |
| 15 | J519 – Pokładowa jednostka sterująca zasilaniem (klakson) (od maja 2005 r.) | |
| F6 | 5 | N276 – Zawór regulacji ciśnienia paliwa (do maja 2005 r.) |
| 15 | N276 – Zawór regulacji ciśnienia paliwa (od maja 2005 r.) J17 – Pompa paliwa (od maja 2007 r.) |
|
| 20 | N152 – Transformator zapłonowy (do maja 2005) N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005) |
|
| F7 | 5 | F47 – Przełącznik pedału hamulca układu tempomatu G476 – Nadajnik położenia sprzęgła Nieprzypisany (od listopada 2005 r.) |
| 40 | SF2 – Bezpiecznik 2 na uchwycie bezpiecznika F (bateria tylna) (od maja 2007) | |
| F8 | 10 | F265 – Termostat układu chłodzenia silnika sterowany mapą N205 – Zawór sterujący wałka rozrządu zaworów dolotowych 1 N80 – Zawór elektromagnetyczny 1 filtra z węglem aktywnym (impulsowy) N18 – Zawór recyrkulacji spalin N316 – Zawór sterujący klapą kolektora dolotowegoV157 – Silnik klapy kolektora dolotowego N79 – Skrzynia korbowa element grzejny odpowietrznika N156 – Zawór przełączający zmiennego kolektora dolotowego J293 – Sterownik wentylatora chłodnicy Nieprzypisany (od maja 2005 r.) |
| 15 | R190 – Cyfrowy radiowy odbiornik satelitarny (od maja 2007) | |
| F9 | 10 | J583 – Jednostka sterująca czujnika NOx (do maja 2005 r.) J179 – Automatyczna jednostka sterująca okresem żarzenia (do maja 2005 r.) J17 – Przekaźnik pompy paliwa (do maja 2005 r.) N249 – Zawór recyrkulacji powietrza turbosprężarki (od maja 2005 r.) N80 – Aktywowany zawór elektromagnetyczny filtra węgla 1 (od maja 2005 r.) N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowania (od maja 2005 r.) |
| F10 | 10 | G130 – Sonda lambda za katalizatorem (do maja 2005 r.) G131 – Sonda lambda 2 za katalizatorem (do maja 2005 r.) N18 – Zawór recyrkulacji spalin (do maja 2005 r.) N75 – Elektrozawór regulacji ciśnienia doładowania (do maja 2005 r.) 2005) N345 – Zawór przełączający chłodnicę recyrkulacji spalin (do maja 2005 r.) J299 – Przekaźnik pompy powietrza wtórnego (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) V144 – Pompa diagnostyczna układu paliwowego (USA/Kanada) (od listopada 2005 r.) ) G42 – Czujnik temperatury powietrza dolotowego (od maja 2007) G70 – Miernik masy powietrza (od maja 2007) |
| F11 | 25 | J220 – Jednostka sterująca Motronic (do maja 2005 r.) |
| 30 | J361 – Jednostka sterująca Simos (do maja 2005 r.) J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego (do maja 2005 r.) |
|
| 10 | Z19 – Grzałka sondy Lambda (od maja 2005) Z28 – Grzałka sondy Lambda 2 2 (od maja 2007) |
|
| F12 | 15 | G39 – Sonda Lambda (AXW, BAG, BCA, BKG, BLP, BLX i BLY) (do maja 2005) G108 – Sonda Lambda 2 (AXW, BLX i BLY) (do maja 2005) G130 – Sonda Lambda za katalizatorem (BCA) (do maja 2005 r.) J583 – Jednostka sterująca czujnika NOx (BAG, BKG i BLP) (do maja 2005 r.) |
| 10 | Z29 – Grzałka sondy Lambda 1 za katalizatorem (od maja 2005) Z30 – Grzałka sondy Lambda 2 za katalizatorem (od maja 2007) |
|
| F13 | 15 | J217 – Sterownik automatycznej skrzyni biegów (do maja 2005 r.) J743 – Mechatronika skrzyni biegów z podwójnym sprzęgłem |
| 30 | J743 – Mechatroniczna jednostka sterująca (od maja 2007 r.) | |
| F14 | – | Nie przypisano |
| F15 | 40 | B – Rozrusznik (terminal 50) (do maja 2005 r.) |
| 10 | V50 – Pompa obiegowa chłodziwa (od maja 2005 r.) | |
| F 16 | 15 | J527 – Jednostka sterująca elektroniką kolumny kierownicy (do maja 2005 r.) |
| 5 | J104/J527 – Jednostka sterująca kolumny kierownicy (od maja 2005 r.) | |
| F17 | 10 | J285 – Wyświetlacz jednostki sterującej we wkładce tablicy rozdzielczej (do maja 2005 r.) |
| 5 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej (od maja 2005 r.) | |
| F18 | 30 | J608 – Jednostka sterująca pojazdu specjalnego (do maja 2005 r.) R12 – Wzmacniacz (od maja 2005 r.) J608 – Jednostka sterująca do pojazdów specjalnych (od maja 2007 r.) |
| F19 | 15 | R – Radio J503 – Jednostka sterująca z wyświetlaczem systemu radiowego i nawigacyjnego (do maja 2005 r.) R19 – Cyfrowe radio satelitarne (od maja 2007 r.) |
| F20 | 10 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (telefon/przygotowanie do telefonu) J503 – Jednostka sterująca z wyświetlaczem do systemu radia z nawigacją (od maja 2005 r.) |
| 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (od listopada 2005 r.) | |
| F21 | – | Nie przypisano |
| F22 | – | Nie przypisano |
| F23 | 10 | Nieprzypisany (do maja 2005 r.) J623 – Sterownik silnika (od maja 2005 r.) J271 – Przekaźnik zasilania prądem Motronic (100) (od maja 2005 r.) |
| 5 | J623 – Jednostka sterująca silnika (od listopada 2005 r.) | |
| F24 | 10 | J533 – Interfejs diagnostyczny magistrali danych (do maja 2005 r.) |
| 5 | J533 – Interfejs diagnostyczny magistrali danych (od maja 2005 r.) | |
| F25 | 40 | Nieprzypisany (do maja 2007 r.) J519 – Pokładowa jednostka sterująca zasilaniem (A1) (od maja 2007 r.) |
| F26 | 10 | J220 – Jednostka sterująca Motronic (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) |
| 5 | J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego (do maja 2005 r.) J317 – Przekaźnik zasilania napięciowego zacisku 30 (do maja 2007 r.) |
|
| 40 | J519 – Pokładowa jednostka sterująca zasilaniem (D1) (od maja 2007 r.) | |
| F27 | 10 | N79 – Element grzejny odpowietrznika skrzyni korbowej (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) |
| F28 | 20 | J217 – Sterownik automatycznej skrzyni biegów (do maja 2005 r.) F125 – Przełącznik wielofunkcyjny (do maja 2005 r.) |
| 25 | J623 – Jednostka sterująca silnika (od maja 2005 r.) | |
| F29 | 20 | N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005) N… – Cylindry wtryskiwaczy 1-4 (do maja 2005) |
| 5 | J496 – Dodatkowy przekaźnik pompy płynu chłodzącego (od maja 2005 r.) J299 – Przekaźnik wtórnej pompy powietrza (od maja 2005 r.) |
|
| F30 | 20 | J162 – Jednostka sterująca nagrzewnicą (do maja 2005 r.) J485 – Przekaźnik pracy nagrzewnicy pomocniczej (od maja 2005 r.) |
| F31 | 25 | V – Silnik wycieraczek szyby przedniej (do maja 2005 r.) |
| 30 | V – Silnik wycieraczek szyby przedniej (od maja 2005 r.) | |
| F32 | 10 | N… – Wtryskiwacze (do maja 2005 r.) Nieprzypisane (od maja 2005 r.) |
| F33 | 15 | G6 – Pompa ciśnieniowa układu paliwowego (do maja 2005 r.) Nie przydzielona (od maja 2005 r.) |
| F34 | – | Nie przypisano |
| F35 | – | Nie przypisano |
| F36 | – | Nie przypisano |
| F37 | – | Nie przypisano |
| F38 | 10 | V48 – Silnik sterujący zasięgiem lewego reflektora (do maja 2005 r.) V49 – Silnik sterujący zasięgiem prawego reflektora (do maja 2005 r.) J293 – Sterownik wentylatora chłodnicy (od maja 2005 r.) N205 – Zawór sterujący wałka rozrządu wydechu 1 (od listopada 2005 r.) N112 – Zawór wlotu powietrza wtórnego (od maja 2007) N321 – Zawór klapy wylotu 1 (od maja 2007) N320 – Zawór wlotu powietrza wtórnego 2 (od maja 2007) V144 – Pompa diagnostyczna układu paliwowego (od maja 2007) N80 – Filtr z węglem aktywnym zawór elektromagnetyczny 1 (od maja 2007) N156 – Zawór wlotu powietrza wtórnego (od maja 2007) N318 – Zawór sterujący wałka rozrządu wydechu 1 (od maja 2007) |
| F39 | 5 | G226 – Czujnik poziomu i temperatury oleju (do listopada 2005 r.) F – Włącznik świateł hamowania (do listopada 2005 r.) F47 – Włącznik pedału hamulca (od listopada 2005 r.) G476 – Czujnik położenia sprzęgła (od listopada 2005 r.) |
| F40 | 20 | Uchwyt bezpieczników tablicy rozdzielczej (SC1-SC6, SC7-SC11, SC29-SC31) (do maja 2005) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005) N127 – Cewka zapłonowa 2 ze stopniem wyjściowym (od maja 2005) N291 – Cewka zapłonowa 3 ze stopniem wyjściowym (od maja 2005) N292 – Cewka zapłonowa 4 ze stopniem wyjściowym (od maja 2005) |
| F41 | – | Nie przypisano |
| F42 | 10 | G70 – Miernik masy powietrza (AZV, BKC, BKD, BDK, BJB) J757 – Przekaźnik zasilania prądem podzespołów silnika (od listopada 2005 r.) |
| 5 | J49 – Przekaźnik 2 elektrycznej pompy paliwa (BGU, BCA) J271 – Przekaźnik zasilania prądem Motronic (do listopada 2005 r.) |
|
| F43 | 30 | Nieprzypisany (do maja 2005) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005) N127 – Cewka zapłonowa 2 ze stopniem wyjściowym (od maja 2005) N291 – Cewka zapłonowa 3 ze stopniem wyjściowym (od maja 2005) N292 – Zapłon Cewka 4 ze stopniem wyjściowym (od maja 2005) N323 – Cewka zapłonowa 5 ze stopniem wyjściowym (od maja 2005) N324 – Cewka zapłonowa 6 ze stopniem wyjściowym (od maja 2005) |
| F44 | – | Nie przypisano |
| F45 | – | Nie przypisano |
| F46 | – | Nie przypisano |
| F47 | 40 | J519 – Pokładowa jednostka sterująca zasilaniem (do listopada 2005 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (D/1 po lewej) (od listopada 2005 r.) | |
| F48 | 40 | J519 – Pokładowa jednostka sterująca zasilaniem (do listopada 2005 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (A/1 po prawej) (od listopada 2005 r.) | |
| F49 | 40 | Nieprzypisany (do maja 2005 r.) J681 – Przekaźnik napięcia zasilania zacisku 15 2 (od maja 2005 r.) SF2 – Bezpiecznik w uchwycie bezpiecznika F (bateria tylna) (od listopada 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (L1) (od listopada 2005 r.) ) |
| F50 | – | Nie przypisano |
| F51 | 50 | Q10 – Świeca żarowa 1 (do maja 2005 r.) Q11 – Świeca żarowa 2 (do maja 2005 r.) Q12 – Świeca żarowa 3 (do maja 2005 r.) Q13 – Świeca żarowa 4 (do maja 2005 r.) |
| 40 | J299/V101 – Przekaźnik pompy powietrza wtórnego (od maja 2005 r.) | |
| F52 | 50 | J519 – Pokładowa jednostka sterująca zasilaniem SC40-SC42, SC46, SC47, SC49 (do maja 2005 r.) |
| 40 | J59 – przekaźnik odciążający styku X (od maja 2005 r.) | |
| F53 | 50 | Wyłącznik bezpieczeństwa regulacji siedziska S44 – bezpiecznik termiczny regulacji siedziska 1, SB111 – Połączenie dodatnie 1 (30a) (od listopada 2005) |
| F54 | 50 | J293 – Jednostka sterująca wentylatora chłodnicy (do maja 2005 r.) Nieprzypisany (od maja 2005 r.) |
| Przekaźnik | ||
| A1 | Przekaźnik zasilania napięciowego zacisku 15 -J329- (433) (do maja 2005 r.) Przekaźnik zasilania prądowego Motronic -J271- (100) (do listopada 2005 r.) Przekaźnik zasilania prądowego komponentów silnika -J757- (167) (od listopada 2005 r.) |
|
| A2 | Przekaźnik napięcia zasilania zacisku 50 -J682- (433) (do maja 2005 r.) Dodatkowy przekaźnik pompy płynu chłodzącego -J496- (100) (od maja 2005 r.) |
|
| A3 | Przekaźnik zasilania prądowego elementów silnika -J757- (167) (do maja 2005 r.) Nieprzypisany (od listopada 2005 r.) |
|
| A4 | Przekaźnik zasilania napięciowego zacisku 30 -J317- (458) (do maja 2005 r.) Przekaźnik zasilania prądowego komponentów silnika -J757- (167) (do listopada 2005 r.) Przekaźnik zasilania prądowego Motronic -J271- (100) (od maja 2005 r.) |
|
| Numer |
Ampery [A] |
Opis |
| 1 | 150 | C – Alternator (90A/120A) |
| 200 | C – Alternator (1401A) TV2 – Złącze okablowania zacisku 30 (tylny akumulator) |
|
| 2 | 80 | J500 – Sterownik wspomagania kierownicy V187 – Elektromechaniczny silnik wspomagania kierownicy |
| 3 | 50 | J293 – Jednostka sterująca wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2 (500 W) |
| 4 | 80 |
Nieprzypisany (do maja 2005 r.)
Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod deską rozdzielczą: SC32-SC 37, Bezpiecznik termiczny regulacji fotela kierowcy 1 – 30A (od maja 2005)
Nieprzypisany (od listopada 2005)
|
| 5 | 50 80 |
Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (do maja 2005), (od maja 2007)
|
| 100 | J604 – Dodatkowa nagrzewnica powietrza (od maja 2005 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (od maja 2005 r.) |
|
| 50 | Bezpieczniki na uchwycie bezpieczników C, po lewej pod tablicą rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (od listopada 2005) | |
| 6 | 125 |
SF1 – Bezpiecznik 1 na uchwycie bezpiecznika F (bateria tylna) (do maja 2005 r.), (od listopada 2005 r.)
|
|
100
80
|
Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą: SC18-SC20, SC22-SC28, SC43-SC45 wyposażenie opcjonalne (od maja 2005) | |
| 7 | 50 |
Nieprzypisany (do maja 2005), (od listopada 2005)
Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą: SC22-SC27 (od maja 2005)
|
Nośnik przekaźnika na pokładowej jednostce sterującej zasilaniem (po lewej pod tablicą rozdzielczą)
| Numer |
Ampery [A] |
Opis |
| A | 30 | bezpiecznik termiczny regulacji fotela 1 -S44- (od maja 2004) |
| B | 30 | bezpiecznik termiczny regulacji fotela 1 -S44- (do kwietnia 2004 r.) |
| Przekaźnik | ||
| 1 | Przekaźnik dmuchawy świeżego powietrza -J13- (53) (tylko z nagrzewnicą pomocniczą) Przekaźnik niskiej mocy cieplnej -J359- (373) |
|
| 2 | Przekaźnik pracy dodatkowej nagrzewnicy -J485- (449) Przekaźnik wysokiej mocy cieplnej -J360- (370) Przekaźnik pompy powietrza wtórnego -J299- (100) |
|
| 3 | Przekaźnik układu spryskiwaczy reflektorów -J39- (53) Przekaźnik napięcia zasilania zacisku 50 -J682- (449/53) |
|
| 4 | Dodatkowy przekaźnik pompy płynu chłodzącego -J496- (449) (BLG) Przekaźnik zasilania paliwem -J643- (449) (BCA) Przekaźnik pompy paliwa -J17- (449) Przekaźnik układu spryskiwaczy reflektorów -J39- (53) |
|
| 5 | Przekaźnik zasilania napięciowego zacisku 50 -J682- (433/53) Przekaźnik pompy paliwa -J17- (449) (J17- i -J485- to miniprzekaźniki i można je znaleźć w gnieździe przekaźnika) Przekaźnik pracy grzałki pomocniczej -J485- ( 449) (J17- i -J485- to miniprzekaźniki i można je znaleźć w gnieździe przekaźnika) |
|
Przypisanie przekaźnika na nośniku przekaźnika na pokładowej jednostce sterującej zasilaniem
| Numer |
Przekaźnik |
| 1 | Przekaźnik dmuchawy świeżego powietrza -J13- (do maja 2005 r.) Przekaźnik zasilania napięciowego zacisku 15 2 -J681- |
| 2 | Podgrzewany przekaźnik lusterek zewnętrznych -J99- (449) |
| 3 | Podgrzewany przekaźnik tylnej szyby -J9- (53) |
| 4 | Przekaźnik klaksonu -J413- (449) |
| 5 | Przekaźnik odciążający styk X -J59- (460) |
| 6 | Podwójny przekaźnik pompy spryskiwacza 2 -J730- (404) |
| 7 | Podwójny przekaźnik pompy spryskiwacza 1 -J729- (404) |
| 8 | Nie przypisano |
| 9 | Przekaźnik napięcia zasilania zacisku 30 2 -J689- (449) |

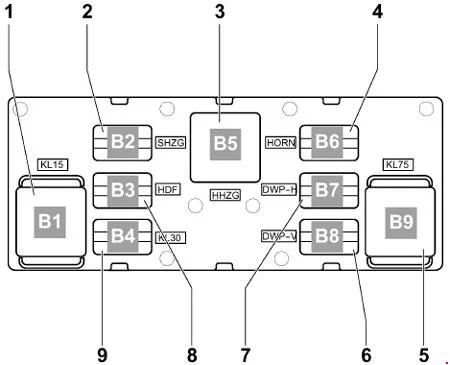

Dodatkowy nośnik przekaźnika, pod skrzynką po lewej stronie w komorze silnika
| Numer |
Przekaźnik |
| 1 | Automatyczna jednostka sterująca okresem świecenia -J179- (461) / (457) |
