W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Golfa IV z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Volkswagen Golf IV był kompaktowym samochodem osobowym produkowanym przez niemiecką markę Volkswagen w latach 1997-2003. Model ten był kontynuacją popularnej serii Golfów i wprowadzał wiele nowych rozwiązań i technologii.
Volkswagen Golf IV charakteryzował się bardziej zaokrąglonym kształtem karoserii niż jego poprzednik, Golf III. Wprowadzono również wiele nowych rozwiązań, w tym system ESP, który stał się standardem w niektórych wersjach wyposażenia. Golf IV był również dostępny w wersjach z silnikami wysokoprężnymi TDI oraz z bezpośrednim wtryskiem benzyny FSI.
Wersje GTI i R32 były szczególnie popularne ze względu na swoje sportowe osiągi i stylowe wykończenie. Volkswagen Golf IV zdobył również wiele nagród, w tym tytuł „Samochodu Roku” w Europie w 1998 roku.
Komora silnika
Skrzynka przekaźnikowa
Dodatkowa skrzynka przekaźników znajduje się pod maską na przegrodzie.
Może być przekaźnik: załączający pompę powietrza wtórnego lub świece żarowe. Wskaźnik kierunku i przekaźnik alarmu są wbudowane w sam przełącznik alarmu. Jednostka sterująca wentylatorami elektrycznymi układu chłodzenia jest zamontowana na lewej podłużnicy pod akumulatorem.

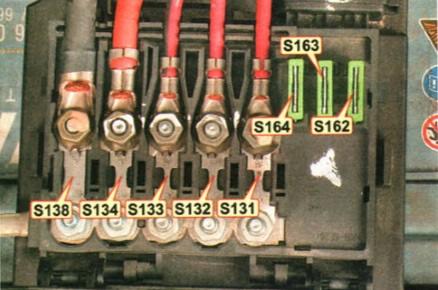

Skrzynka na pokrywie akumulatora
Opis
| S131 | 50A pompa powietrza wtórnego |
| S132 | System zarządzania silnikiem 50A |
| S133 | Silnik wentylatora chłodzącego silnik 40/50A |
| S134 | 110A Sprzęt elektryczny |
| S138 | 110 / 150А Wyjście „B +” generatora |
| S162 | 30A ABS |
| S163 | 30A ABS |
| S164 | 30A Silnik wentylatora chłodzącego silnik |
Przedział pasażerski

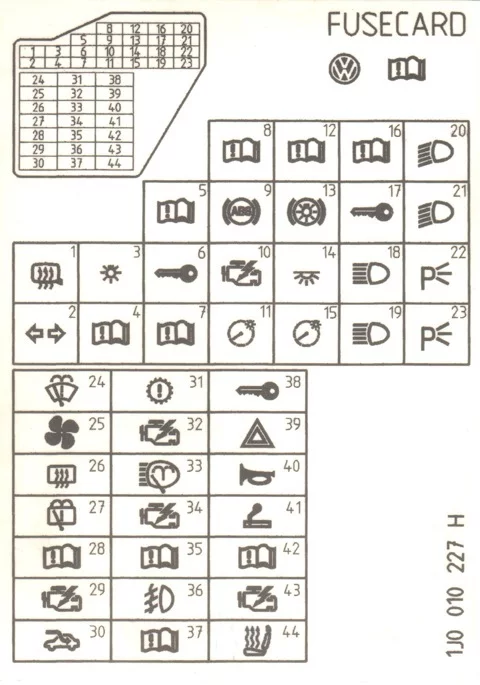

Skrzynka bezpiecznikowa
Znajduje się na lewym końcu deski rozdzielczej i jest zakryty osłoną ochronną.
Opis
| F1 | 10A Lampa oświetleniowa schowka na rękawiczki, podgrzewane elektrycznie lusterka |
| F2 | 10A Kierunkowskazy, alarm, elektrokorektor reflektorów |
| F3 | 5A Przekaźnik świateł przeciwmgielnych, ściemniacz |
| F4 | Lampy tablicy rejestracyjnej 5A |
| f5 | 7,5A Klimatyzacja, system zarządzania silnikiem, elektryczne lusterka, ogrzewanie siedzeń |
| F6 | 5A Centralny zamek i elektryczne szyby |
| f7 | 10A Lampy cofania |
| F9 | 5A ABS, system stabilizacji ruchu, system kontroli trakcji |
| F10 | 15A Elektroniczna jednostka sterująca (ECU) |
| F11 | 5A Tablica przyrządów |
| F12 | 7,5A Zasilanie narzędzia diagnostycznego |
| F13 | 10A światła hamowania |
| F14 | 10A Lampy wewnętrzne |
| F15 | 5A Tablica przyrządów, system stabilizacji ruchu |
| F18 | 10A Prawy reflektor (światło drogowe) |
| F19 | 10A Reflektor lewy (światło drogowe) |
| F20 | 15A Reflektor prawy (światła mijania), reflektor prawy (lampa wyładowcza), sterowanie reflektorami lampami wyładowczymi |
| F21 | 15A Lewy reflektor (światło mijania), lewy reflektor (lampa wyładowcza) |
| F22 | 5A Żarówka boczna (prawy reflektor) |
| F23 | 5A Żarówka boczna (lewy reflektor) |
| F24 | 20A Silnik wycieraczek szyby przedniej, silnik spryskiwacza |
| F25 | 25A Nagrzewnica elektryczna, klimatyzator |
| F26 | 25A Podgrzewana tylna szyba |
| F27 | 15A Silnik wycieraczki szyby tylnej klapy |
| F28 | 15A pompa paliwa |
| F29 | 15A Elektroniczna jednostka sterująca, zapłon |
| F31 | Automatyczna skrzynia biegów 20A |
| F32 | Wtryskiwacze 10A |
| F34 | 10A System zarządzania silnikiem |
| F35 | Gniazdo 30A 12V |
| F36 | 15A Światła przeciwmgielne |
| F37 | 10A Radio samochodowe, system komfortu, centralny zamek, elektryczne szyby |
| F38 | 15A Lampa bagażnika, zamek centralny, pokrywa klapy wlewu paliwa |
| F39 | Alarm 15A |
| F40 | 20A sygnał dźwiękowy |
| F41 | 15A Bezpiecznik zapalniczki |
| F42 | 15A radio samochodowe |
| f43 | 10A System zarządzania silnikiem |
| F44 | 15A Podgrzewane siedzenia |

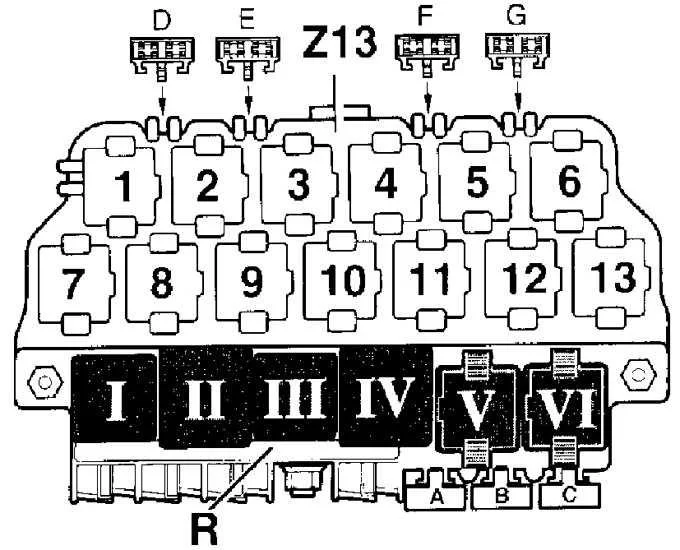

Skrzynka przekaźnikowa
Skrzynka główna z przekaźnikiem znajduje się pod samym panelem, po stronie kierowcy.
Chronione komponenty
Blok R
Blok Z13
Bezpieczniki na bloku Z13
Oznaczenie przekaźników
Przekaźnik (000 953 227 A) – Przekaźnik kierunkowskazów komfortu
Przekaźnik 53 (141 951 253 B) – Przekaźnik sygnału dźwiękowego, przekaźnik świateł przeciwmgielnych, przekaźnik pompy paliwa (diesel, 4Motion),
Przekaźnik 79 (191 927 841) – Przekaźnik pokrywy bagażnika
Przekaźnik 87 (191 957 917 A) –
Sterownik blokady sprzęgła wyprzedzeniowego Przekaźnik 100 (7M0 951 253 A) – Przekaźnik N/O
Przekaźnik 103 (357 911 253) – Przekaźnik świec żarowych (diesel)
Przekaźnik 109 (1J0 906 381 A) – Przekaźnik pompy paliwa
Przekaźnik 147 (1H0 959 142) – Przekaźnik radiowy/telefoniczny
Przekaźnik 167 (191 906 383 C) – Przekaźnik N/O
pompy paliwa Przekaźnik 175 (3A0 927 181) – Przekaźnik rozrusznika dla automatycznej skrzyni biegów
Przekaźnik 181 (1J0 959 485 ) – Przekaźnik opóźnienia wyłączenia wentylatora chłodnicy
Przekaźnik 185 (3B0 911 251) – N / O
przekaźnik (przełącznik blokady rozrusznika) Przekaźnik 192 (1J0 955 531 A) – Jednostka sterująca pracy przerywanej spryskiwaczy / wycieraczek dla pojazdów m z czujnikiem deszczu
Przekaźnik 206, 444 (1J0 927 841) – Przekaźnik ze stykiem zwiernym dla pojazdów z elektronicznym systemem wspomagania. kurs. stabilny. ESP
Przekaźnik 393 (4B0 919 471 A) –
Przekaźnik sterowania przepalonych lamp Przekaźnik 377 (4B0 955 531 A) – Przerywany sterownik wycieraczek
Przekaźnik 389 (4B0 955 531 C) – Przerywany sterownik wycieraczek
Przekaźnik 404 (7M0 951 253 C) – Uniwersalny przekaźnik (APF)
Przekaźnik 407 (1J0 947 221 A) – Sterownik pokrywy bagażnika dla pojazdów bez centralnego zamka
Przekaźnik 409 (191 906 383 C) – Przekaźnik pompy paliwa
Przekaźniki 450, 452 (1J0 907 487 B) – Wielofunkcyjny sterownik kierownicy
Przekaźnik 456 ( 3U0 941 597 A) – Sterownik świateł ( Skoda Superb )
Przekaźnik 603 (4B0 955 531 E) – Przerywany sterownik wycieraczek / spryskiwaczy
