W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Caddy II z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Volkswagen Caddy II to druga generacja tego popularnego minivana, produkowanego przez niemiecką markę Volkswagen. Caddy II był produkowany w latach 1995-2004 i zastąpił pierwszą generację modelu.

W porównaniu z pierwszą generacją, Caddy II był większy i bardziej przestronny. Był oferowany w wersjach dostawczej oraz pasażerskiej z sześcioma lub dziewięcioma miejscami siedzącymi. Caddy II był dostępny z różnymi silnikami benzynowymi i wysokoprężnymi, a także z manualną lub automatyczną skrzynią biegów.

Podobnie jak pierwsza generacja, Caddy II był popularnym modelem na rynku europejskim, zwłaszcza w kategoriach dostawczych. Oferował wiele opcji wyposażenia, które sprawiały, że był bardziej komfortowy i wygodny w użytkowaniu. Jednocześnie był to także model o dobrych właściwościach jezdnych i niezawodności.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim (od 1996)

Volkswagen Caddy II (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Lewe światło mijania Poziomowanie lewego reflektora
2	10 A	Prawe światło mijania Poziomowanie prawego reflektora
3	10 A	Oświetlenie tablicy rejestracyjnej
4	15A	Silnik tylnej wycieraczki
5	15A	Układ spryskiwaczy/wycieraczek przedniej szyby Podgrzewane dysze spryskiwaczy
6	20A	Dmuchawa Klimatyzacja
7	10 A	Prawe światło pozycyjne Prawe światło tylne
8	10 A	Lewe światło pozycyjne Lewe światło tylne
9	20A	Ogrzewana tylna szyba
10	15A	Światła przeciwmgielne
11	10 A	Lewe światło główne
12	10 A	Prawe światło główne
13	10 A	Klakson
14	15A	Światła cofania Wyposażenie opcjonalne
15	10 A	Elektryka silnika
16	15A	Tablica przyrządów Oświetlenie wewnętrzne
17	10 A	Światła awaryjne
18	20A	Pompa paliwowa Czujnik tlenu
19	30A	Wentylator chłodzący Klimatyzacja
20	10 A	Światła stopu)
21	15A	Oświetlenie wewnętrzne Tablica przyrządów Diagnostyka pokładowa
22	10 A	Zapalniczka, radio
R1		Nieużywany
R2		System mycia/wycierania tylnej szyby
R3		Zarządzanie silnikiem
R4		Odciążenie styku X
R5		Nieużywany
R6		Światła awaryjne
R7		Spryskiwacze reflektorów
R8		Przerywany system mycia/wycierania
R9		Nieużywany
R10		Most światła przeciwmgielnego
R11		Most klaksonu
R12		Pompa paliwa Świece żarowe

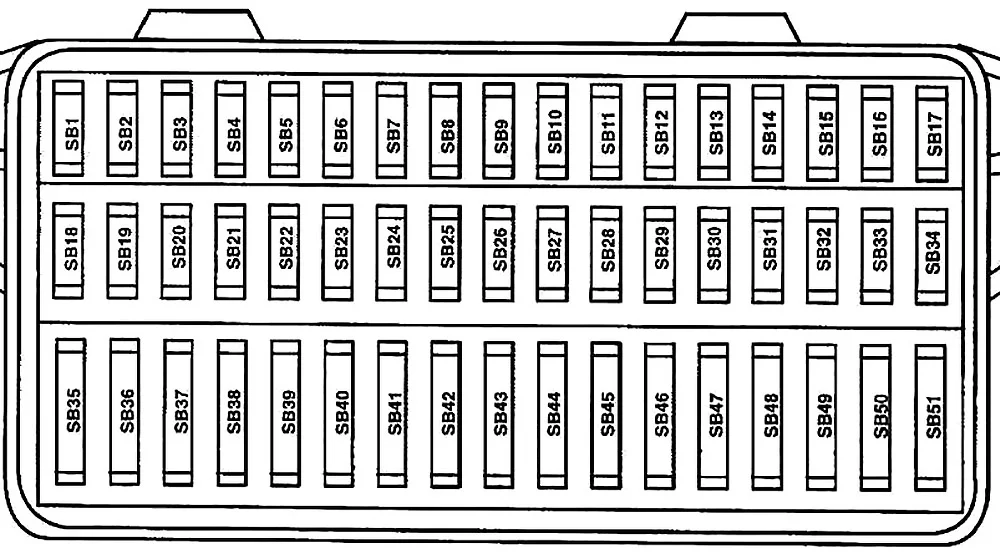

Schemat skrzynki bezpieczników (od 2000)

Volkswagen Caddy II (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Zarządzanie silnikiem
2	5A	Oświetlenie tablicy rejestracyjnej)
3	10 A	Wtryskiwacze
4	5A	Lewe światło pozycyjne
5	5A	Prawe światło pozycyjne
6	10 A	Tylna wycieraczka
7	7,5A	Kierunkowskazy
8	5A	ABS EDS
9	5A	Regulacja zasięgu reflektorów Podgrzewane siedzenia
10	5A	Oświetlenie wewnętrzne Oświetlenie bagażnika
11	5A	Tablica przyrządów Układ diagnostyczny
12	10 A	Lewe światło drogowe Oświetlenie elementów sterujących
13	10 A	Prawe światło główne
14	10 A	Światła awaryjne System alarmowy
15	10 A	Światła stopu)
16	5A	Radio
17	15A	Gniazdo 12V
18	5A	Podgrzewane lustra)
19	15A	Klakson
20	10 A	Zmieniarka CD
21	5A	Automatyczna skrzynia
22	15A	Klakson alarmowy
23	5A	Podgrzewacz płynu chłodzącego
24	5A	Zarządzanie silnikiem
25	5A	Kontrolki pozycji automatycznej skrzyni biegów
26	5A	Pompka centralnego zamka Dioda alarmu bezpieczeństwa Elektryczne sterowanie lusterkami
27	5A	Tablica przyrządów
28	5A	Czujnik prędkości Immobilizer
29	10 A	Podgrzewane dysze spryskiwaczy Światła cofania
30	5A	Zarządzanie silnikiem
31	5A	Zarządzanie silnikiem Układ diagnostyczny Immobilizer
32	5A	Zarządzanie silnikiem, olej napędowy
33	10 A	Sterownik automatycznej skrzyni biegów Przełącznik wielofunkcyjny
34	10 A	Cewka zapłonowa
35	25A	Dach przesuwny
36	15A	Zarządzanie silnikiem
37	15A	Zarządzanie silnikiem (stosowane również 30A)
38	25A	Lewe okno
39	25A	Prawe okno
40	15A	Pompa paliwowa
41	15A	Jednostka centralnego zamka
42	15A	Radio
43	15A	Światła przeciwmgielne)
44	15A	Lewe światło mijania
45	15A	Prawe światło mijania
46	15A	Zapalniczka
47	20A	Spryskiwacze reflektorów
48	20A	Ogrzewana tylna szyba
49	25A	Dmuchacz
50	15A	System mycia/wycierania
51	15A	Podgrzewane siedzenia

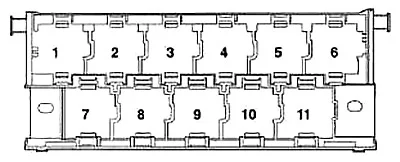

Skrzynka przekaźników w przedziale pasażerskim

(od 2000)

Volkswagen Caddy II (1996-2003) - schematy bezpieczników i przekaźników

Przekaźnik R1 – Przekaźnik wentylatora klimatyzacji Lub Wentylator klimatyzacji, przekaźnik stopnia 2
Przekaźnik R2 – Przekaźnik pompy paliwa Lub Przekaźnik świecy żarowej
Przekaźnik R3 – Przekaźnik automatycznej skrzyni biegów lub nieużywany
Przekaźnik R4 – Przekaźnik odcięcia paliwa
Przekaźnik R5 – Pompa powietrza wtórnego
Przekaźnik R6 – Przekaźnik odciążający dla styku X
Przekaźnik R7 – Przekaźnik główny
Przekaźnik R8 – Przekaźnik spryskiwaczy reflektorów
Przekaźnik R9 – Przekaźnik wycieraczek
Przekaźnik R10 – Przekaźnik klaksonu
Przekaźnik R11 – Przekaźnik wycieraczek przerywanych Lub Przekaźnik czujnika deszczu

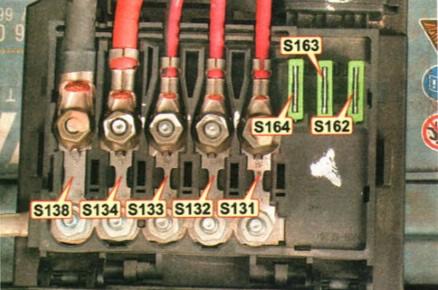

Skrzynka bezpieczników w komorze silnika (na akumulatorze)

Volkswagen Caddy II (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
S164	30A	Wentylator chłodzący Klimatyzacja
S163	30A	Pompa ABS
S162	30A	Jednostka sterująca ABS lub ESP
S138	110A	Alternator (używany również 150 A)
S134	110A	Wnętrze
S133	30A	Dodatkowy wentylator chłodzący
S132	50A	Zarządzanie silnikiem
S131	50A	Grzałka płynu chłodzącego Lub pompa powietrza wtórnego

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
