Volkswagen Amarok II (2022-2023) – schematy bezpieczników i przekaźników
Rocznik 2022-2023
Zaktualizowano 9.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Amarok II z lat: 2022, 2023.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

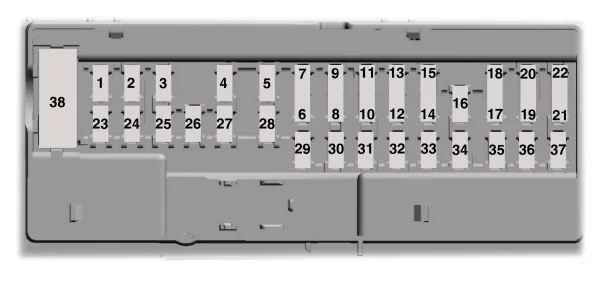

Skrzynka bezpieczników tablicy rozdzielczej
-SX2-
| Numer | Ampery [A] | Opis |
|---|---|---|
| SC2 | 10 A | Przycisk wewnętrznego ryglowania centralnego zamka po stronie kierowcy Przycisk wewnętrznego ryglowania centralnego zamka po stronie pasażera Przetwornica DC/AC z gniazdem, 12V – 230V |
| SC3 | 7,5A | Jednostka ładująca 1 do urządzeń mobilnych (bezprzewodowa) |
| SC4 | – | – |
| SC5 | – | – |
| SC6 | 10 A | Sygnalizator dźwiękowy systemu antywłamaniowego Sygnalizator akustyczny z akumulatorem |
| SC7 | – | – |
| SC8 | 5A | Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna |
| SC9 | 5A | Moduł nadawczy i odbiorczy monitora wnętrza 1 |
| SC10 | – | – |
| SC11 | – | – |
| SC12 | 7,5A | Interfejs diagnostyczny magistrali danych Dźwignia zmiany biegów Sterownik ogrzewania i klimatyzacji |
| SC13 | 7,5A | Sterownik elektroniki kolumny kierownicy Wkład tablicy rozdzielczej |
| SC14 | – | – |
| SC15 | 15A | Jednostka sterująca systemem multimedialnym Złącze diagnostyczne |
| SC16 | – | – |
| SC17 | 7,5A | Sterownik świateł zakrętowych i regulacji zasięgu reflektorów Sterownik układu dozowania środka redukującego Przełącznik hamulca przyczepy |
| SC18 | 7,5A | Przekaźnik i uchwyt bezpiecznika A dla pojazdów specjalnych Przełącznik pomocniczy Tachograf |
| SC19 | 5A | Jednostka sterująca oświetleniem (pakiet przełączników reflektorów) |
| SC20 | 5A | Przełącznik zapłonu/rozrusznika Przycisk rozrusznika |
| SC21 | – | – |
| SC22 | – | – |
| SC23 | – | – |
| SC24 | – | – |
| SC25 | – | – |
| SC26 | – | – |
| SC27 | – | – |
| SC28 | – | – |
| SC29 | 15A | Wyświetlacz przedniego wyświetlacza informacyjnego i jednostki sterującej Tachograf |
| SC30 | 5A | Przełącznik hamulca |
| SC31 | 10 A | Środkowa jednostka sterująca tablicy rozdzielczej Moduł przełącznika 1 w konsoli środkowej Jednostka sterująca autoryzacją wejścia i uruchomienia |
| SC32 | 20A | Radio |
| SC33 | – | – |
| SC34 | 30A | Przekaźnik pracy/rozruchu Bezpiecznik 17 na uchwycie bezpiecznika C Bezpiecznik 18 na uchwycie bezpiecznika C Bezpiecznik 36 na uchwycie bezpiecznika C Bezpiecznik 37 na uchwycie bezpiecznika C |
| SC35 | – | – |
| SC36 | 15A | Jednostka sterująca wspomagania parkowania Moduł tylnego siedzenia |
| SC37 | 20A | Sterownik elektroniki kolumny kierownicy Podgrzewana kierownica Automatyczne nieoślepiające lusterko wewnętrzne |
| SC38 | 30A | Przełącznik szyb elektrycznych |

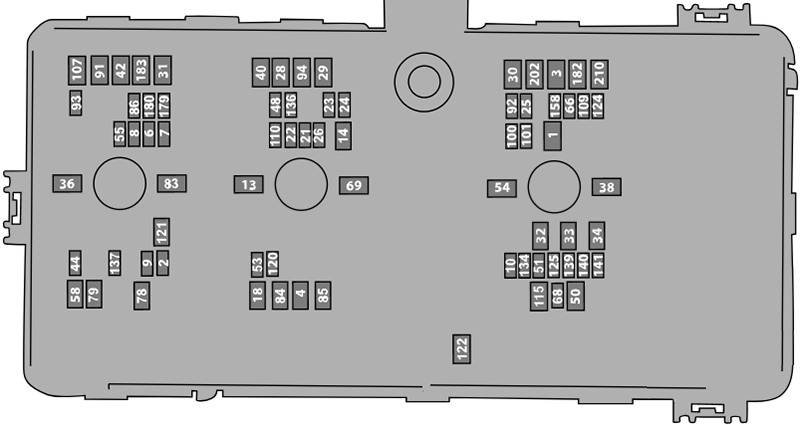

Skrzynki bezpieczników komory silnika
-SX1-
| Numer | Ampery [A] | Opis |
|---|---|---|
| SB1 | 30A | Pokładowa jednostka sterująca zasilaniem (BCM 1) |
| SB2 | 20A | Element grzejny odpowietrznika skrzyni korbowej (Diesel 2,0 l) |
| SB3 | 30A | Pokładowa jednostka sterująca zasilaniem (BCM 2) |
| SB4 | 30A | Jednostka sterująca pompą paliwa Bezpiecznik 120 na uchwycie bezpiecznika B |
| SB6 | 25A | Jednostka sterująca silnika/silnika |
| SB7 | 30A | Zawór elektromagnetyczny sterowania ciśnieniem doładowania 2 (Diesel 2,0 l, 3,0 l) Zawór przełączający turbiny (Diesel 2,0 l, 3,0 l) Zawór obejściowy chłodzenia układu recyrkulacji spalin (Diesel 2,0 l, 3,0 l) Zawór sterujący wałka rozrządu 1 (benzyna) |
| SB8 | 20A | Silnik sterujący żaluzji chłodnicy 2 Przekaźnik wentylatora chłodnicy Przekaźnik wentylatora chłodnicy 2 |
| SB9 | 20A | Jednostka sterująca czujnika NOx (Diesel 2.0L, 3.0L) Jednostka sterująca 2 czujnika NOx (Diesel 2.0L, 3.0L) Jednostka sterująca 3 czujnika NOx (Diesel 2.0L, 3.0L) Jednostka sterująca 1 czujnika cząstek stałych (Diesel 2.0 L) Przekaźnik świec żarowych (Diesel 2,0 l, 3,0 l) Automatyczna jednostka kontrolująca czas żarzenia (Diesel 2,0 l, 3,0 l) Pokładowa jednostka sterująca zasilaniem 2 60-stykowe złącze elektryczne Styk 23 Cewka zapłonowa 1~4 ze stopniem wyjściowym (benzyna) 4×4 cewka przekaźnika Zawór przelewowy turbosprężarki (benzyna) Elektromagnes pompy oleju (benzyna) Zawór obejściowy płynu chłodzącego silnika (benzyna) |
| SB10 | 20A | Zawór regulacji ciśnienia paliwa (Diesel 3,0 l) Zawór dozujący paliwo (Diesel 3,0 l) Sterownik automatycznej skrzyni biegów |
| SB13 | 40A | Jednostka sterująca dmuchawy świeżego powietrza |
| SB18 | 30A | Rozrusznik |
| SB21 | 10 A | Automatyczne poziomowanie reflektorów Reflektor przedni lewy Reflektor przedni prawy |
| SB23 | 10 A | Jednostka sterująca ABS |
| SB24 | 10 A | Automatyczna jednostka sterująca okresu żarzenia (Diesel 2,0 l, 3,0 l) Jednostka sterująca wspomagania układu kierowniczego Jednostka sterująca silnika/silnika |
| SB25 | 20A | Jednostka sterująca napędu na wszystkie koła Kamera cofania Moduł sterujący układu napędowego |
| SB26 | 15A | Jednostka sterująca automatycznej skrzyni biegów Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów |
| SB28 | 60A | Jednostka sterująca ABS |
| SB29 | 60A | Jednostka sterująca ABS |
| SB30 | 40A | Jednostka sterująca do regulacji przedniego lewego siedzenia (LHD) Jednostka sterująca do regulacji przedniego prawego siedzenia (RHD) |
| SB31 | 40A | Panel sterowania do regulacji przedniego prawego siedzenia (LHD) Panel sterowania do regulacji przedniego lewego siedzenia (RHD) |
| SB32 | 20A | Gniazdo 12V (pierwszy rząd) |
| SB33 | 20A | Gniazdo 12V 2 (tylna konsola) |
| SB34 | 20A | Gniazdko elektryczne w bagażniku — gniazdo zasilania w pościeli |
| SB36 | 60A | Przetwornica DC/AC bez gniazda, 12V – 230V |
| SB38 | 30A | Sterownik ogrzewania i klimatyzacji |
| SB42 | 30A | Jednostka sterująca detektora przyczepy |
| SB44 | 10 A | Włącznik świateł hamowania |
| SB48 | 30A | Moduł ogrzewania tylnych siedzeń – prawy |
| SB50 | 40A | Ogrzewana tylna szyba |
| SB53 | 15A | Zawór blokady mechanizmu różnicowego 1 |
| SB54 | 40A | Moduł sterujący układu napędowego |
| SB55 | 30A | Lampka postojowa do holowania przyczepy |
| SB58 | 15A | Lampka cofania przyczepy holowniczej |
| SB64 | 40A | Jednostka sterująca napędu na wszystkie koła |
| SB68 | 20A | Jednostka sterująca elektronicznej blokady kolumny kierownicy |
| SB69 | 30A | Wycieraczki |
| SB78 | 50A | Ogrzewana przednia szyba: prawy obwód ogrzewania |
| SB79 | 50A | Ogrzewana przednia szyba: Lewy obwód ogrzewania |
| SB83 | 50A | Nagrzewnica pomocnicza (olej napędowy 3,0 l) |
| SB84 | 50A | Nagrzewnica pomocnicza (olej napędowy 3,0 l) |
| SB85 | 50A | Nagrzewnica pomocnicza (olej napędowy 3,0 l) |
| SB86 | 15A | Jednostka sterująca układu dozowania środka redukującego Automatyczna jednostka sterująca okresu żarzenia Podgrzewacz układu selektywnej redukcji katalitycznej 2 (Diesel 2,0 l, 3,0 l) |
| SB91 | 40A | Jednostka sterująca detektora przyczepy |
| SB92 | 10 A | Akcesorium |
| SB93 | 5A | Odbiornik zdalnego sterowania do ogrzewania postojowego |
| SB94 | 20A | Jednostka sterująca nagrzewnicą pomocniczą |
| SB100 | 20A | Lewy przedni reflektor |
| SB101 | 20A | Prawy przedni reflektor |
| SB107 | 30A | Jednostka sterująca detektora przyczepy |
| SB109 | 20A | Cyfrowa jednostka sterująca pakietem dźwiękowym Wzmacniacz |
| SB110 | 30A | Gniazdo przyczepy |
| SB112 | 5A | Odbiornik zdalnego sterowania do ogrzewania postojowego |
| SB113 | 20A | Jednostka sterująca nagrzewnicą pomocniczą |
| SB115 | 30A | Jednostka sterująca f|r Roleta powierzchni reklamowej HD |
| SB120 | 10 A | Pokładowa jednostka sterująca zasilaniem 2 Złącze 60-stykowe Styk 20 Bezpiecznik 121 na uchwycie bezpiecznika B Przekaźnik podgrzewacza filtra paliwa Woda w cewkach przekaźnika podgrzewacza paliwa (Diesel) |
| SB121 | 40A | Moduł nagrzewnicy filtra paliwa (Diesel 2,0 l, 3,0 l) |
| SB122 | 30A | Pokładowa jednostka sterująca zasilaniem 2 Silnik sterujący skrzynki rozdzielczej |
| SB124 | 5A | Czujnik deszczu |
| SB136 | 30A | Moduł ogrzewania tylnych siedzeń – lewy |
| SB137 | 20A | Jednostka sterująca systemów wspomagania kierowcy |
| SB140 | 5A | Złącze USB 2 (tylna konsola) |
| SB141 | 5A | Gniazdo ładowania USB w podsufitce |
| SB179 | 15A | Jednostka sterująca układu dozowania środka redukującego (Diesel) |
| SB180 | 10 A | Jednostka sterująca układu dozowania środka redukującego (Diesel) |
| SB182 | 60A | Jednostka sterująca przednich drzwi pasażera (LHD) Jednostka sterująca drzwi kierowcy (RHD) |
| SB183 | 60A | Jednostka sterująca drzwiami kierowcy (LHD) Jednostka sterująca drzwiami pasażera z przodu (RHD) |
| SB202 | 60A | Pokładowa jednostka sterująca zasilaniem (moduł sterujący nadwozia B+) |
| SB210 | 30A | Pokładowa jednostka sterująca zasilaniem (start-stop modułu sterującego nadwozia) |

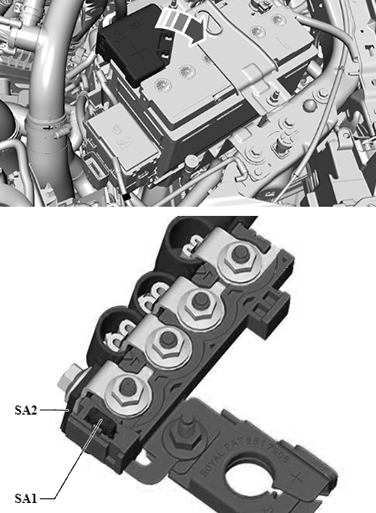

Uchwyt bezpiecznika A (-SA-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SA1 | 3A | Jednostka sterująca monitorowania akumulatora |
| SA2 | 125A | Skrzynka przyłączeniowa i rozdzielcza 3 (-SX3-) |

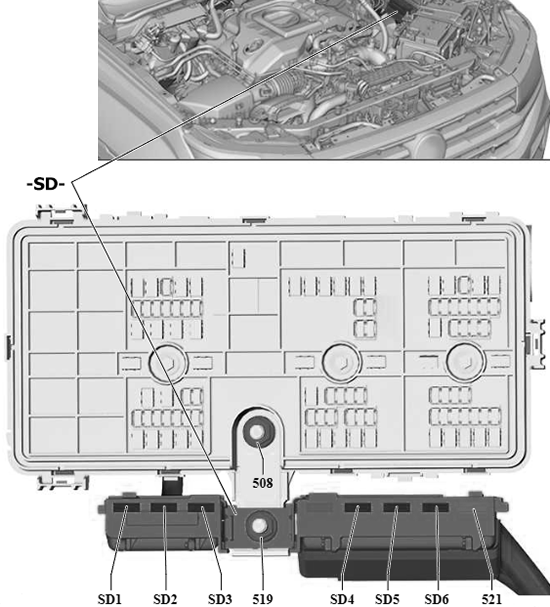

Uchwyt bezpiecznika D (-SD-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SD1 | 80A | Przekaźnik wentylatora chłodnicy |
| SD2 | 80A | Benzyna: przekaźnik wentylatora chłodnicy 2 |
| SD3 | 70A | Olej napędowy (2,0 l, 3,0 l): Automatyczna jednostka sterująca okresem żarzenia Przekaźnik świecy żarowej |
| SD4 | 210A (benzyna) 250A (olej napędowy) |
Benzyna: Alternator z regulatorem napięcia Olej napędowy (2,0 l, 3,0 l): Alternator z regulatorem napięcia |
| SD5 | 50A | Jednostka sterująca wspomaganiem kierownicy |
| SD6 | 50A | Jednostka sterująca wspomaganiem kierownicy |

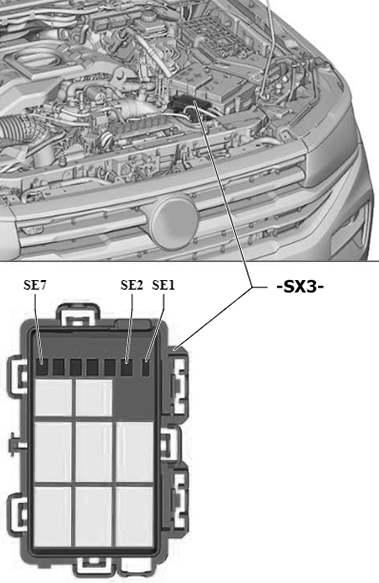

Uchwyt bezpiecznika 3 (-SX3-)
| Numer | Ampery [A] | Opis |
|---|---|---|
| SE1 | 5A | Przekaźnik 1 do użytku zewnętrznego |
| SE2 | – | nie przypisano |
| SE3 | 15A | Przekaźnik 2 do użytku zewnętrznego |
| SE4 | 15A | Przekaźnik 3 do użytku zewnętrznego |
| SE5 | 15A | Przekaźnik 4 do użytku zewnętrznego |
| SE6 | 25A | Przekaźnik 5 do użytku zewnętrznego |
| SE7 | 25A | Przekaźnik 6 do użytku zewnętrznego |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
