Subaru Impreza (1992-1998) – schematy bezpieczników i przekaźników

Rocznik 1992-1998
Zaktualizowano 26.09.2023
Subaru Impreza (1992-1998) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Impreza z lat: 1992, 1993, 1994, 1995, 1996, 1997, 1998.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

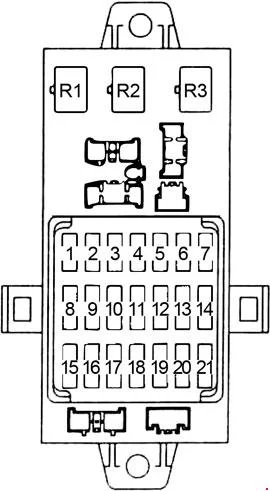

Skrzynka bezpieczników w przedziale pasażerskim

Subaru Impreza (1992-1998) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Światło cofania, włącznik światła cofania (M/T), włącznik blokady (A/T), włącznik świateł awaryjnych
2 20 Silnik wycieraczki przedniej, silnik spryskiwacza przedniego, przełącznik kombinowany, przekaźnik wycieraczki tylnej, silnik spryskiwacza tylnego
3 15 ’92-’96: Zapalniczka, lusterko elektryczne
20 ’97-’98: zapalniczka, główny przekaźnik wentylatora 1, lusterko elektryczne
4 15 ’92-’96: Przekaźnik przedniego światła przeciwmgielnego
10 ’97-’98: tylne światło zespolone, złącze przyczepy, oświetlenie tablicy rejestracyjnej
5 10 Przednie światło obrysowe, tylne światło zespolone, złącze przyczepy, oświetlenie tablicy rejestracyjnej, przełącznik parkowania
6 – ’92-’96: –
15 ’97-’98: Przekaźnik przedniego światła przeciwmgielnego
7 20 Odmgławiacz tylnej szyby
8 10 ’92-’96: ABS
15 ’97-’98: Moduł sterujący poduszką powietrzną
9 10 Miernik zespolony, jednostka sterująca oświetleniem, główny wyłącznik tempomatu, włącznik jasności, przekaźnik przedniego światła przeciwmgielnego, przekaźnik tylnego światła przeciwmgielnego, oświetlenie: włącznik spryskiwacza reflektorów, włącznik przednich świateł przeciwmgielnych, włącznik zagrożeń, panel sterowania klimatyzacją/dmuchawą, przełącznik poziomowania reflektorów , dźwignia zmiany biegów automatycznej skrzyni, włącznik tylnych świateł przeciwmgłowych, radio, zapalniczka, CD, włącznik tylnego odmgławiacza
10 – –
11 20 Zamki elektryczne, zegar blokady drzwi
12 20 Wyłącznik świateł stopu (przełącznik świateł stopu i hamowania), przekaźnik klaksonu
13 20 Główny przekaźnik wentylatora 2
14 10 Moduł sterujący silnika, moduł sterujący automatyczną skrzynią biegów
15 10 Przekaźnik silnika dmuchawy, siłownik świeżego/recyrkulacji, panel sterowania klimatyzatora/dmuchawy, złącze kontrolne, miernik kombinowany, czujnik prędkości pojazdu, przełącznik poziomowania reflektorów, regulator poziomowania reflektorów, przełącznik spryskiwacza reflektorów, przekaźnik okna elektrycznego i szyberdachu, włącznik tylnego światła przeciwmgielnego , Przekaźnik tylnego światła przeciwmgielnego (bez przedniego światła przeciwmgielnego)
16 15 Dioda, przekaźnik pompy paliwa, moduł sterujący silnika, cewka zapłonowa, moduł sterujący immobilizera, moduł sterujący poduszki powietrznej
17 15 Radio, Zegar
18 15 ’92-’96: czujnik ABS G (AWD-M/T), moduł sterujący ABS (AWD-M/T), główny wyłącznik tempomatu, moduł tempomatu
10 ’97-’98: ABS
19 20 ABS
20 15 Przekaźnik silnika dmuchawy
21 15 Przekaźnik silnika dmuchawy
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Tył i oświetlenie
R3 Główny elektryczny wentylator chłodzący

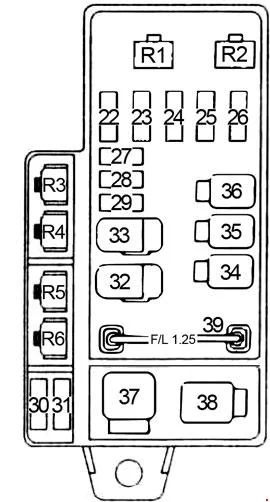

Skrzynka bezpieczników komory silnika

Subaru Impreza (1992-1998) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
22 15 Kierunkowskaz i światła awaryjne, przełącznik świateł awaryjnych
23 20 Przekaźnik tylnego światła przeciwmgielnego, przełącznik parkowania
24 15 Reflektor lewy
25 10 Światło stopu, miernik kombinowany, oświetlenie pomieszczenia, oświetlenie bagażnika, złącze przyczepy, zegar, radio, zegar blokady drzwi, światło punktowe
26 15 Reflektor prawy, licznik kombinowany (światła drogowe), przekaźnik tylnego światła przeciwmgielnego (bez przedniego światła przeciwmgielnego)
27 — —
28 — —
29 — —
30 20 Wentylator klimatyzacji
31 10 Klimatyzacja
32 30 Moduł spryskiwacza reflektorów, wyłącznik automatyczny szyby i szyberdachu
33 30 Przekaźnik główny, przekaźnik paliwa, moduł sterujący silnika, moduł sterujący immobilizera, bezpiecznik: „11”
34 45 Bezpiecznik: „4”, „12”, „19”, „20”, „21”, „25”
35 45 Stacyjka
36 45 Bezpiecznik: „7”, „13”, „14”
37 — —
38 45 ABS
39 — Generator, ABS, bezpiecznik: „30”, „34”
Przekaźnik
R1 Reflektor lewy
R2 Reflektor prawy
R3 Klimatyzacja
R4 Wentylator klimatyzacji
R5 Elektryczny wentylator chłodzący
R6 Wentylator klimatyzacji

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
