Subaru Forester SJ (2017-2018) – schematy bezpieczników i przekaźników

Subaru Forester SJ (2017-2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Subaru Forester SJ z lat: 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

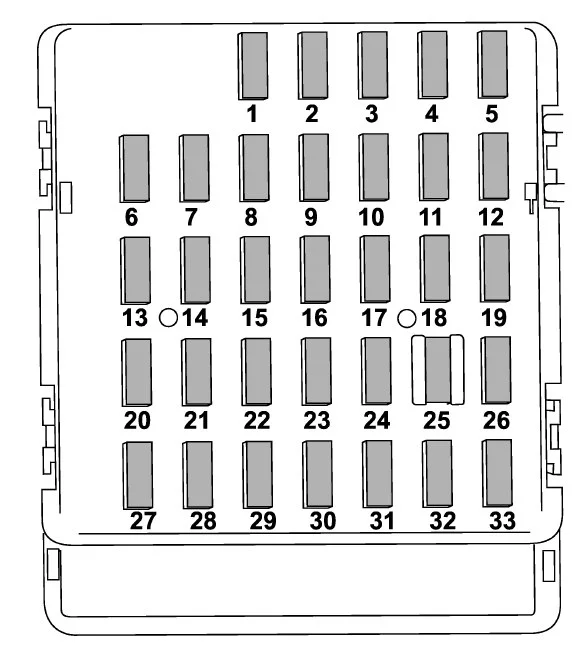

Panel przyrządów

Subaru Forester SJ (2017-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Złącze zaczepu przyczepy
2 15A Ogrzewanie tylnych siedzeń
3 15A Blokowanie drzwi
4 10 A Przekaźnik odmrażacza przedniej wycieraczki
5 10 A Licznik kombinowany
6 7,5A Zdalnie sterowane lusterka wsteczne, przekaźnik ogrzewania siedzeń
7 15A Licznik kombinowany, Jednostka zintegrowana
8 10 A Światła stop
9 15A Odmrażacz przedniej wycieraczki
10 7,5A D-OP +B
11 7,5A Włącz sygnał jednostki
12 15A Jednostka sterująca skrzyni biegów, jednostka sterująca silnika, jednostka zintegrowana
13 20A Gniazdo zasilania akcesoriów (konsola środkowa)
14 15A Światło postojowe, światło tylne, tylne światło zespolone
15 10 A Oświetlenie bagażu, jednostka bezkluczykowa
16 7,5A Oświetlenie
17 15A Podgrzewacze siedzeń
18 10 A Zapasowe światło
19 7,5A Przekaźnik wycieraczek
20 10 A Gniazdo zasilania akcesoriów (tablica przyrządów)
21 10 A Przekaźnik rozrusznika
22 7,5A Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby
23 Pusty
24 10 A Jednostka audio, system nawigacji (jeśli jest w wyposażeniu)
25 15A System poduszek powietrznych SRS
26 Pusty
27 15A Dmuchawy wentylatora
28 15A Dmuchawy wentylatora
29 15A Światła przeciwmgielne
30 Pusty
31 7,5A Klimatyzator automatyczny, jednostka zintegrowana
32 7,5A Przełącznik sprzęgła, jednostka sterująca blokady kierownicy
33 7,5A Jednostka kontroli dynamiki pojazdu
Zobacz także:  Subaru BRZ (2013-2019) - schematy bezpieczników i przekaźników

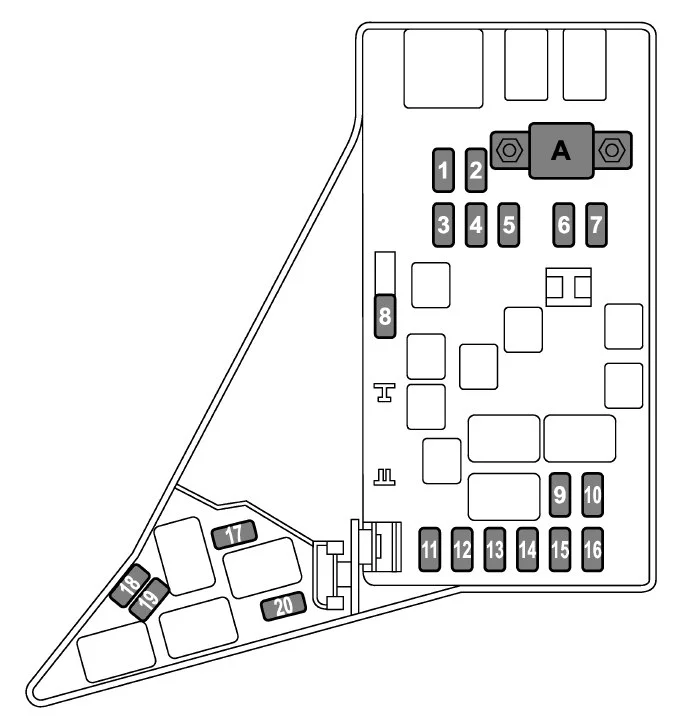

Komora silnika

Subaru Forester SJ (2017-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A Główny bezpiecznik
1 30A Jednostka ABS, jednostka kontroli dynamiki pojazdu
2 25A Wentylator główny (wentylator chłodzący)
3 25A Wentylator pomocniczy (wentylator chłodzący)
4 Pusty
5 25A Audio
6 30A Reflektor (światła mijania)
7 15A Reflektor (światła drogowe)
8 20A Utworzyć kopię zapasową
9 15A Klakson
10 25A Odmgławiacz tylnej szyby, ogrzewanie lusterek
11 20A Pompa paliwowa
12 20A Jednostka sterująca bezstopniową skrzynią biegów
13 7,5 A Jednostka sterująca silnika
14 15A Światła ostrzegawcze skrętu i awaryjne
15 15A Przekaźnik tyłu i oświetlenia
16 7,5 A Alternator
17 Pusty
18 Pusty
19 15A Reflektor (światła mijania – prawe)
20 15A Reflektor (światła mijania – lewe)
