Smart Fortwo W451 (2007-2014) – schematy bezpieczników i przekaźników

Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Smarta Fortwo W451 z lat: 2007, 2008, 2009, 2010, 2011, 2013, 2014.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

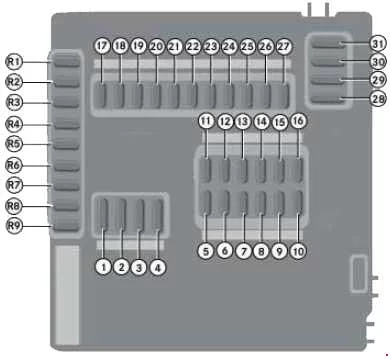

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po lewej stronie).

Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników



Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Silnik 132.9, 660.9: Rozrusznik;
Silnik 780.009: Pompa próżniowa wspomagania hamulców.		 25
2 Silnik wycieraczek 25
3 Jednostka sterująca wygodną funkcją podnośnika szyb 20
4 Silnik dmuchawy 25
5 Lewe przednie światło przeciwmgielne;
Prawe przednie światło przeciwmgielne.		 10
6 Prawe światło tylne;
Prawa lampa postojowa;
Lewa lampa tablicy rejestracyjnej;
Prawa lampa tablicy rejestracyjnej.		 7,5
7 Lewe światło tylne;
Lewe światło postojowe.		 7,5
8 Silnik 132.9:
Przekaźnik pompy wtrysku wtórnego powietrza;
Jednostka sterująca ME-SFI [ME];
Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów

Jednostka sterująca zautomatyzowanej ręcznej skrzyni biegów;
Cewka zapłonowa cylindra 1;

Cewka zapłonowa cylindra 2;

Cewka zapłonowa cylindra 3;

Silnik 660.9:
Jednostka sterująca CDI;
Elektroniczne sterowanie modułu dźwigni zmiany biegów;

Jednostka zautomatyzowanej ręcznej skrzyni biegów;

Jednostka sterująca;

Silnik 780.009:

Grzałka akumulatora wysokiego napięcia.

 25
9 Silnik 132.9:
Czujnik O2 za czujnikiem CAT O2 przed CAT;
Elektromagnes regulacji rozrządu wałka rozrządu;
Zewnętrzny zawór odcinający;

Zawór odcinający pochłaniacza z węglem aktywnym;

Zawór przełączający EGR (z silnikiem 132.910);
Zawór odpowietrzający zbiornika;

Zawór regulacji ciśnienia (dla silnika 132.930)

Silnik 780.009:

Napęd elektryczny i wysokonapięciowy silnik wentylatora ładowarki;

Silnik 660.9:

Jednostka sterująca CDI.

 7,5
10 Silnik 132.9:
Czujnik O2 przed CAT;
Zawór przełączający pompy wtrysku powietrza wtórnego;
Cylinder 1 zawór wtrysku paliwa;
Cylinder 2 zawór wtrysku paliwa;
Cylinder 3 zawór wtrysku paliwa

Silnik 780.009:
Napęd elektryczny i pompa chłodziwa ładowarki wysokiego napięcia;

Pompa chłodziwa układu chłodzenia akumulatora;

Silnik 660.9:
Gorący foliowy czujnik masowego przepływu powietrza;

Czujnik O2 przed jednostką sterującą CAT CDI;

Stopień wyjściowy żarzenia;

Zawór przełączający EGR.

 15
11 Jednostka sterująca ESP 25
12 Zestaw wskaźników;
Dodatkowe instrumenty;
Czujnik mikrofalowy;

Czujnik deszczu/czujnik światła;
Syrena alarmowa z czujnikiem nachylenia;
Lewe kierunkowskazy/przekaźnik świateł hamowania;
Prawe kierunkowskazy/przekaźnik świateł hamowania

Przekaźnik ogrzewania lusterek;
Zautomatyzowana jednostka sterująca ręcznej skrzyni biegów;

Jednostka sterująca TPM [RDK];
Przełącznik kombinowany

Przełącznik w kokpicie;
Złącze łącza danych;
Jednostka sterująca rozrusznika-alternatora;
Odbiornik zdalnego sterowania radiowego STH (silnik 780.009);

Przekaźnik tylnych świateł przeciwmgłowych.

 10
13 Zapasowy bezpiecznik 15
14 Sprężarka czynnika chłodniczego;
Silnik wentylatora powietrza doładowującego.		 15
15 Inteligentne radio 9;
Inteligentne radio 10;
Przednia lampka wnętrza;
Miękki dach – otwieranie i zamykanie.		 15
16 Silnik 132.9:
Pompa paliwa z czujnikiem wskaźnika paliwa;
Jednostka sterująca ME-SFI [ME];Silnik 660.9:
Pompa paliwa z czujnikiem wskaźnika paliwa;
Jednostka sterująca CDI;Silnik 780.009:

Przekaźnik silnika dmuchawy 1.

 15
17 Silnik wycieraczki tylnych drzwi 15
18 Zestaw wskaźników;

Czujnik prędkości odchylenia bocznego i wzdłużnego;
Czujnik ciśnienia rozpoznawania zajętości fotela;

Lampka kontrolna wyłączenia poduszki powietrznej automatycznego rozpoznawania fotelika dziecięcego;
Jednostka sterująca systemów bezpieczeństwa;

Jednostka sterująca ESP;
Czujnik kąta skrętu

Jednostka sterująca wspomagania kierowania;
Przełącznik systemów zapinania pasów bezpieczeństwa po stronie kierowcy;
Przedni fotel po stronie pasażera przełącznik systemów przytrzymujących klamry pasa.

 10
19 Silnik 132.9:
Jednostka sterująca ME-SFI [ME];

Jednostka sterująca zautomatyzowanej ręcznej skrzyni biegów;
Złącze łącza danych;

Jednostka sterująca TPM [RDK];

Jednostka sterująca rozrusznika-alternatora;

Silnik 780.009:
Złącze łącza danych;

Silnik 660.9:
Jednostka sterująca CDI;

Jednostka sterująca zautomatyzowanej ręcznej skrzyni biegów;
Złącze łącza danych.

 7,5
20 Inteligentne radio 9;
Inteligentne radio 10;

Jednostka sterująca nagrzewnicy/klimatyzacji;

Jednostka sterująca ogrzewania przedniego fotela (SIH);
Przełącznik prawej wycieraczki;

Przełącznik regulacji lusterek zewnętrznych;
Elektrycznie regulowane i podgrzewane lusterka zewnętrzne;

Obsługa miękkiego dachu;
Jednostka sterująca modułu elektronicznej dźwigni zmiany biegów.

 10
21 Gniazdo wewnętrzne 15
22 Lewe światło mijania 7,5
23 Prawe światło mijania 7,5
24 Silnik 132.9:

Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów;

Silnik 132.9, 660.9, 780.009:

Przekaźnik tylnego światła przeciwmgielnego;
Przełącznik światła stopu.

 15
25 Prawe światło drogowe 7,5
26 Lewe światło drogowe 7,5
27 Silnik 132.9: ME-SFI [ME] jednostka sterująca 7,5
28 Podgrzewana tylna szyba 40
29 Miękki dach – zamykanie i otwieranie 30
30 Silnik 132.9, 660.9: zautomatyzowana ręczna jednostka sterująca skrzynią biegów;

Silnik 780.009: akumulator wysokiego napięcia i silnik wentylatora wewnętrznego.

 40
31 Klakson;
Silnik CL prawych drzwi;

Silnik centralnego zamka lewych przednich drzwi;

Silnik tylnych drzwi Silnik CL [ZV];
Klapka wlewu paliwa Silnik CL [ZV];
Wyłącznik klaksonu.

 20
32 Pusty –
33 Przełącznik zapłonu/rozrusznika 50
34 Jednostka sterująca ESP 40
35 Jednostka sterująca wspomagania kierownicy 30
R1 Silnik 132,9, 660.9:

Przekaźnik grzałki lusterek

 7,5
R2 Silnik 132.9:

Wyłącznik światła stop

 7,5
R3 Pusty –
R4 Silnik 780.009:

Przekaźnik grzałki lusterek

 7,5
R5 Silnik 780.009:
Jednostka sterująca ładowarki wysokiego napięcia;

Jednostka sterująca komunikacji z zewnętrznym gniazdem.

 7,5
R6 Silnik 780.009: elektryczna jednostka sterująca pojazdu EVCM 15
R6 Silnik 132.9, 660.9:
Przekaźnik świateł awaryjnych;

Przekaźnik świateł hamowania.

 10
R7 od 2.9.10; silnik 132.9:

Przednia lampka oświetlenia wnętrza;

Silnik 660.9:

Przednia lampka oświetlenia wnętrza.

 –
R7 Silnik 780.009:

Jednostka sterująca silnika elektrycznego EDCM.

 10
R8 od 2.9.10; silnik 132.9:

Wzmacniacz nagłośnienia;

Silnik 660.9:

Wzmacniacz nagłośnienia.

 20
R8 Silnik 780.009:

Jednostka sterująca rozdzielacza wysokiego napięcia PDU

 7,5
R9 Silnik 132.9, 660.9:

Jednostka sterująca ogrzewania przedniego siedzenia (SIH);

Silnik 780.009:

Jednostka sterująca pompy próżniowej układu wspomagania hamulców.

 25

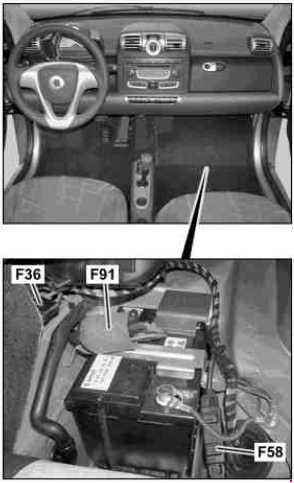

Bezpieczniki w pobliżu akumulatora

Usuń wykładzinę podłogową i pokrywę.

Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F36 Silnik 132.9: Pompa wtrysku powietrza wtórnego 50
F58 Silnik 780.009:
Jednostka sterująca silnika elektrycznego EDCM		 60
F58 Silnik 132,9:

Alternator;
Rozrusznik.

 200
F91 Jednostka sterująca SAM 100

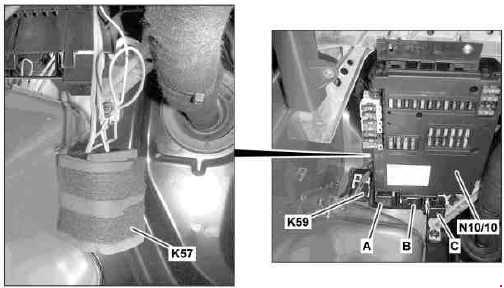

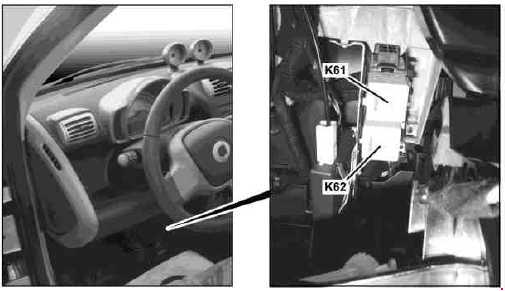

Przekaźniki

Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników

Smart Fortwo W451 (2007-2014) - schematy bezpieczników i przekaźników

Numer Przekaźniki
A Przekaźnik lewego kierunkowskazu/światła stopu;

Przekaźnik wspomagający nagrzewnicy akumulatora wysokiego napięcia (tylko pojazdy ECE).
b Przekaźnik prawego kierunkowskazu/lampy stopu;

Przekaźnik silnika wentylatora chłodnicy (tylko pojazdy ECE);
Przekaźnik pompy paliwa
C Przekaźnik grzałki lusterek;

Przekaźnik tylnego światła przeciwmgielnego.
K57 Przekaźnik wspomagający grzałki akumulatora wysokiego napięcia
K59 Przekaźnik silnika wentylatora chłodnicy
K61 Przekaźnik silnika dmuchawy 1
K62 Przekaźnik silnika dmuchawy 2
