Seat Leon III (2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon III z lat: 2018. Seat Leon III to trzecia generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2012 roku i kontynuował produkcję do późnych lat 2010. Seat Leon III został zbudowany na zmodernizowanej […]

07/26/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon III z lat: 2018.

Seat Leon III to trzecia generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2012 roku i kontynuował produkcję do późnych lat 2010.

Seat Leon III został zbudowany na zmodernizowanej platformie MQB grupy Volkswagen, która była również wykorzystywana do konstrukcji wielu innych modeli koncernu, w tym Volkswagen Golf VII i Audi A3 trzeciej generacji. Był dostępny jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer).

Wygląd zewnętrzny Seat Leona III charakteryzował się nowoczesnym i dynamicznym designem. Samochód ten zyskał bardziej agresywne linie i ostro zarysowane reflektory, które nadawały mu sportowy charakter.

Seat Leon III oferował różnorodne jednostki napędowe, w tym benzynowe, wysokoprężne i gazowe silniki o różnych pojemnościach i mocach. Modele wyposażone były w manualne lub automatyczne skrzynie biegów, a także opcjonalnie dostępny był napęd na cztery koła.

Wnętrze Seat Leona III kontynuowało tradycję oferowania funkcjonalnego i nowoczesnego designu. Samochód ten był wyposażony w zaawansowane systemy multimedialne i nawigacyjne, a także wiele innych funkcji, które zapewniały komfort i wygodę kierowcy i pasażerów.

Zobacz także:  Seat Ibiza II (1993-2002) - schematy bezpieczników i przekaźników

Seat Leon III zdobył pozytywne recenzje za swoją jakość wykonania, atrakcyjny design, dobrą dynamikę jazdy oraz nowoczesne technologie. Samochód ten cieszył się dużą popularnością na rynku kompaktowych samochodów i przyczynił się do umocnienia pozycji marki Seat w tej klasie pojazdów.

W ciągu produkcji trzeciej generacji Seat Leona, przeprowadzane były również faceliftingi, które wprowadzały pewne zmiany w wyglądzie i uaktualnienia w wyposażeniu. Po wielu latach produkcji, trzecia generacja Seat Leona została zastąpiona przez czwartą generację, która nadal kontynuowała sukces modelu na rynku motoryzacyjnym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor Ampery [A]
Czarny 1
Fioletowy 3
Jasnobrązowy 5
brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

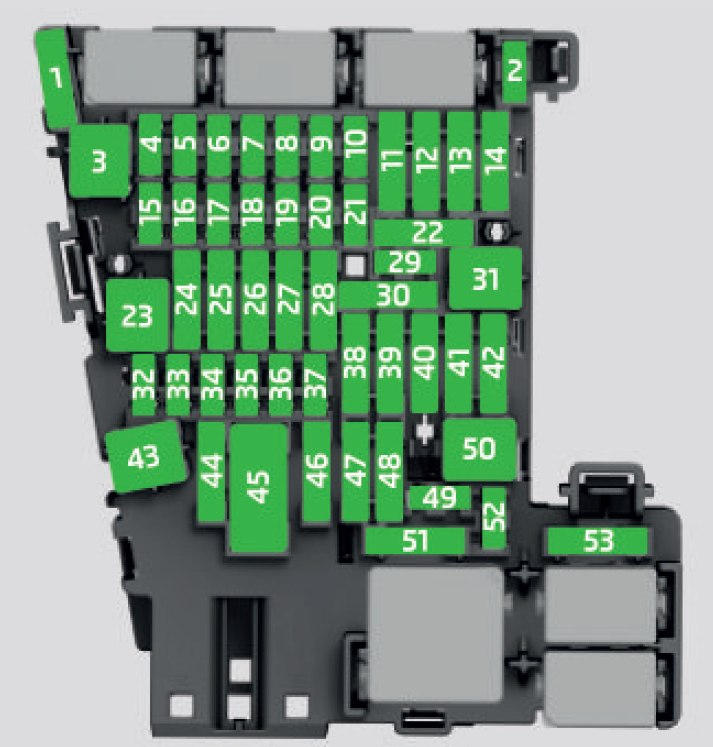

Przedział pasażerski

Zobacz także:  Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za schowkiem (w schowku na rękawiczki w pojazdach z kierownicą po prawej stronie).

Seat Leon III (2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
4 taksówki 3
5 Wejście 5
6 Dźwignia automatycznej skrzyni biegów 5
7 Panel sterowania klimatyzacją i ogrzewaniem, ogrzewanie tylnej szyby. 10
8 Diagnoza, włącznik hamulca ręcznego, włącznik świateł, światło cofania, oświetlenie wnętrza, podświetlany próg drzwi 10
9 Kolumna kierownicy 5
10 Wyświetlacz radiowy 7,5
11 Lewe światła 40
12 Radio 20
14 Wentylator klimatyzacji 40
15 KESSY 10
16 Skrzynka łączności. 7,5
17 Tablica przyrządów 7,5
18 Tylna kamera 7,5
19 KESSY 7,5
21 Jednostka sterująca 4×4 Haldex 15
22 Przyczepa 15
23 szyberdach 30
24 Prawe światła 40
25 Lewe drzwi 30
26 Podgrzewane siedzenia 20
27 Wewnętrzne światło 30
28 Przyczepa 25
32 Jednostka sterująca wspomagania parkowania, przednia kamera, radar 7,5
33 Poduszka powietrzna 5
34 Przełącznik biegu wstecznego, czujnik klimatu, lusterko elektrochromowe, tylne gniazda zasilania (USB) 7,5
35 Diagnoza, sterownik reflektorów, nastawnik reflektorów 10
36 Prawy reflektor LED 7,5
37 Lewy reflektor LED 7,5
38 Przyczepa 25
39 Prawe drzwi 30
40 Gniazdo 12 V 20
41 Centralny zamek 40
43 SEAT Sound, bije dźwięk CAN i MOST. 30
44 Przyczepa 15
45 Elektryczny fotel kierowcy 15
47 Wycieraczka tylnej szyby 15
49 Rozrusznik; czujnik sprzęgła 5
52 Tryb jazdy. 15
53 Ogrzewana tylna szyba 30

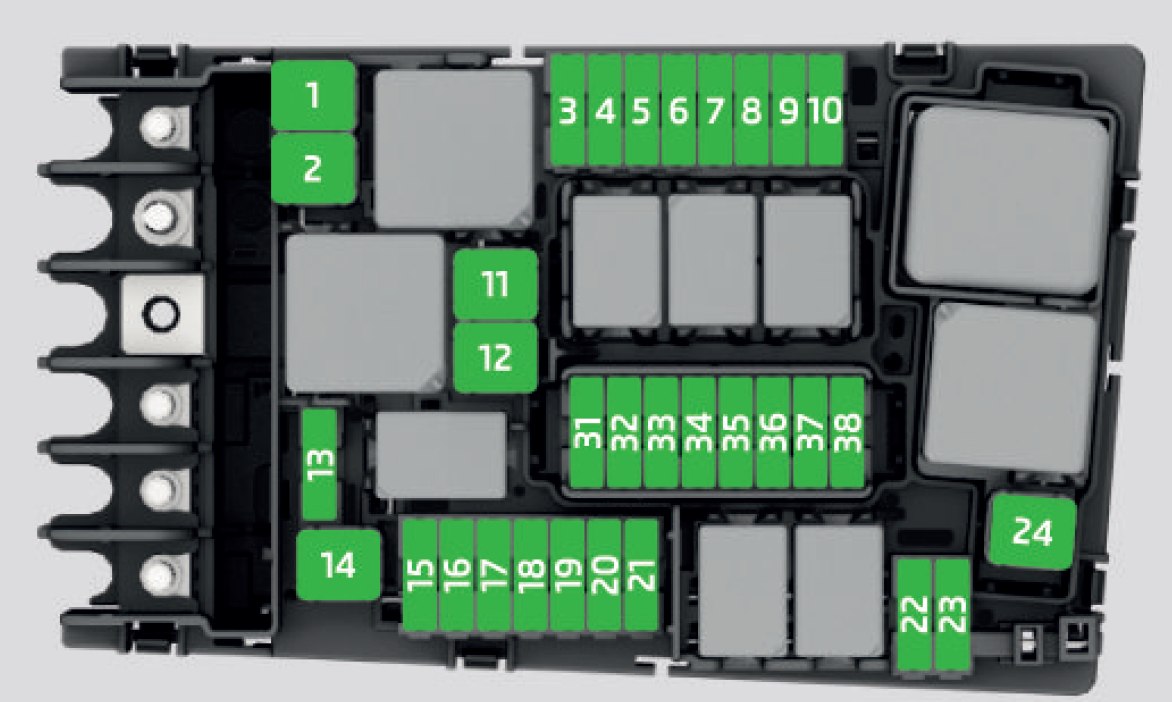

Komora silnika

Zobacz także:  Seat Ibiza IV (2009) - schematy bezpieczników i przekaźników

Seat Leon III (2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Jednostka sterująca ESP 25
2 Jednostka sterująca ESP 40/60
3 Jednostka sterująca silnika (olej napędowy/benzyna) 30/15
4 Czujniki silnika 5/10
5 Czujniki silnika 7,5/10
6 Czujnik światła hamowania 5
7 Zasilanie silnika 5/10
8 Sonda lambda 10/15
9 Silnik 5/10/20
10 Jednostka sterująca pompą paliwa 15.10.20
11 PTC 40
12 PTC 40
13 Jednostka sterująca automatycznej skrzyni biegów 15/30
15 Klakson 15
16 Jednostka sterująca pompą paliwa 15.05.20
17 Jednostka sterująca silnika 7,5
18 Zacisk 30 (zadanie dodatnie) 5
19 Spryskiwacz przedniej szyby 30
20 Klakson alarmowy 10
22 Jednostka sterująca silnika 5
23 Rozrusznik 30
24 PTC 40
31 Elektroniczny mechanizm różnicowy CUPRA 15
33 Pompa automatycznej skrzyni biegów 30
