Seat Ibiza IV (2016) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2016.

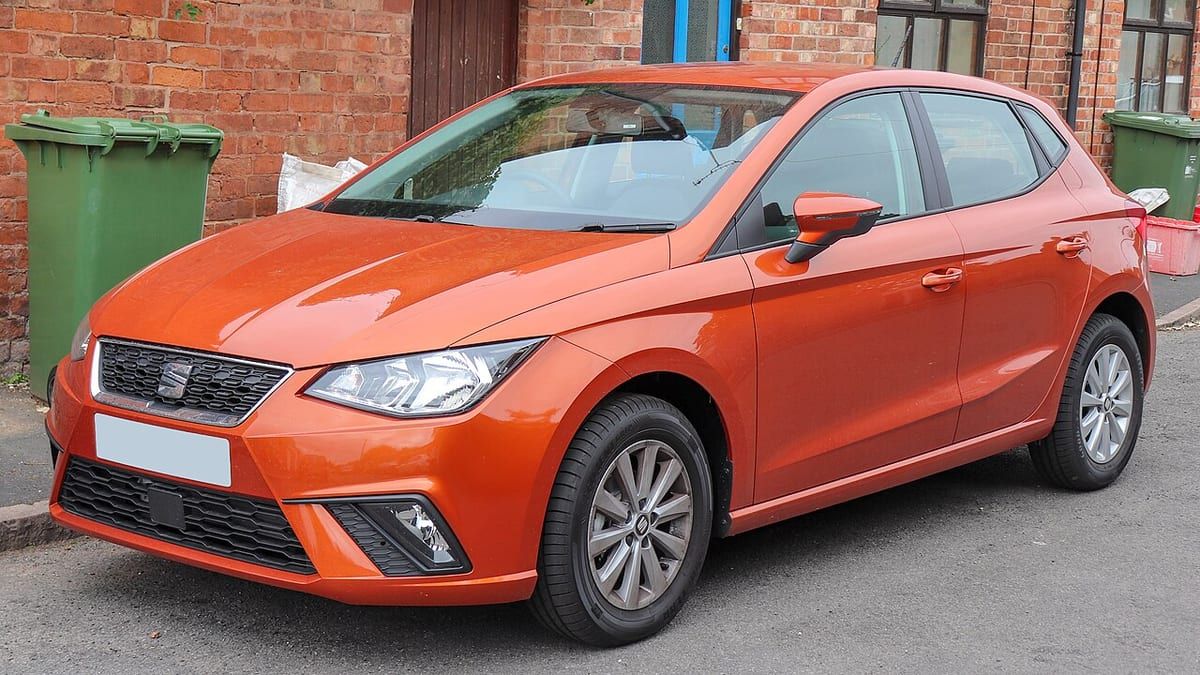

Seat Ibiza IV, także znana jako Seat Ibiza Typ 6J, to czwarta generacja popularnego samochodu miejskiego produkowanego przez hiszpańską markę Seat. Była to kontynuacja serii Ibiza, która zyskała duże uznanie wśród klientów dzięki atrakcyjnemu wyglądowi, solidnej jakości wykonania oraz dynamicznym osiągom. Oto niektóre z kluczowych cech i informacji dotyczących Seat Ibizy IV:

Premiera: Seat Ibiza IV została zaprezentowana po raz pierwszy na targach motoryzacyjnych we Frankfurcie we wrześniu 2008 roku. Następnie trafiła na rynek w tym samym roku jako model 2009.
Wygląd: Ten model charakteryzował się nowoczesnym designem, zgodnym z obowiązującym wówczas językiem stylistycznym marki Seat. Miała zarysowane kształty, agresywne reflektory i charakterystyczne linie, które podkreślały jej sportowy charakter.
Opcje nadwozia: Seat Ibiza IV była dostępna w różnych wariantach nadwozia, w tym 3-drzwiowym hatchbacku, 5-drzwiowym hatchbacku i wersji kombi o nazwie Seat Ibiza ST.
Silniki: Samochód oferował różnorodne opcje silników, w tym benzynowe i turbodiesle o różnych pojemnościach, od małych, oszczędnych jednostek po bardziej wydajne wersje dla entuzjastów jazdy.
Wyposażenie i technologia: W zależności od wersji i opcji wyposażenia, Seat Ibiza IV mogła być bogato wyposażona w zaawansowane technologie, takie jak systemy multimedialne z ekranami dotykowymi, klimatyzację, systemy bezpieczeństwa i wiele innych udogodnień.
Popularność: Seat Ibiza IV odniosła sukces zarówno na rynku krajowym, jak i międzynarodowym. Jej kompaktowe wymiary, atrakcyjny wygląd i odpowiednia cena przyciągały klientów z różnych grup wiekowych.
Następstwa: Po produkcji Seat Ibiza IV przyszedł czas na kolejną generację tego popularnego modelu – Seat Ibiza V, który wprowadził nowe technologie i ulepszenia.

Zobacz także: Seat Leon II (2005) - schematy bezpieczników i przekaźników

Warto podkreślić, że na przestrzeni lat Seat Ibiza zyskała opinię niezawodnego samochodu miejskiego o atrakcyjnym stosunku jakości do ceny.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

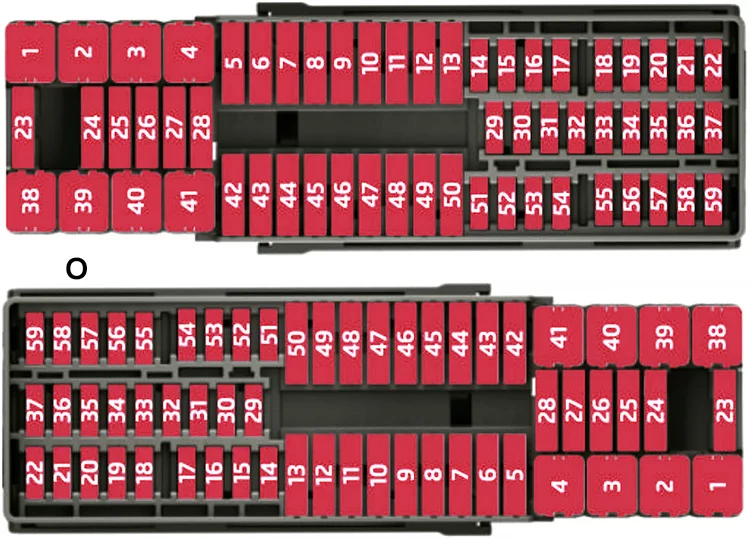

Przedział pasażerski

Seat Ibiza IV (2016) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Świata z lewej strony	40
2	Centralny zamek	40
3	Zasilanie C63 (30Power)	30
4	Przekaźnik PTC (zapłon silnika)	50
5	Złącze A styk 22 lewego słupka (podnośnik szyby po stronie kierowcy)	30
6	Podnoszenie lewej tylnej szyby (podnośnik)	30
7	Klakson	20
9	Dach panoramiczny	30
10	Aktywne zawieszenie	7,5
11	Przekaźnik układu spryskiwaczy reflektorów	30
12	Wyświetlacz MIB	5
13	(RL-15) SIDO Kl.15 zasilanie(wejścia 29 i 55)	30
14	Wyjmowanie kluczyka, diagnostyka, dźwignia przełącznika reflektorów (kierunkowskazy), włączanie świateł mijania/ pozycyjnych (obrotowe)	7,5
15	Regulacja nawiewu i ogrzewania (zasilanie)	7,5
15	Dźwignia zmiany biegów skrzyni automatycznej	7,5
16	Tablica rozdzielcza	5
17	Sensor DWA, sygnał alarmu	7,5
23	Pompa płynu do spryskiwaczy	7,5
24	Podgrzewanie silnika, skrzynka regulacji ogrzewanie (zasilanie)	30
26	Gniazdo przekaźnika 12 V	20
27	Silnik wycieraczki tylnej szyby	15
28	Zapalniczka	20
29	Sterownik poduszek powietrznych, lampka dezaktywacji poduszki powietrznej	10
30	Bieg wsteczny, sterowanie lusterkami, RKA, włącznik podgrzewania foteli, ciśnienie w kabinie – klimatyzacja, ogrzewanie – sterowanie klimatyzacją (zasilanie), elektrochromatyczne lusterko, sterownik PDC, włącznik przednich i tylnych świateł przeciwmgielnych (obrotowe).	7,5
31	Wskaźnik paliwa	5
32	Reflektory AFS, regulacja reflektorów (sygnał i regulacja), LWR Cent, diagnostyka, dźwignia (włącznik) reflektorów przednich, ściemniacz (regulacja reflektorów)	7,5
33	Przekaźnik Start-Stop, czujnik sprzęgła	5
34	Podgrzewane dysze	5
35	Zasilanie sterownika Soundaktora, zasilanie CCS, centralne zasilanie Kühlerlüfter	5
36	Podgrzewane fotele	10
37	Diagnostyka dodatkowa	10
38	Zasilanie świateł z prawej strony A/66	40
39	Pompa ABS (bateria tylna)	40
41	Ogrzewanie tylnej szyby	30
42	Sterowanie szybami po stronie pasażera	30
43	Sterowanie szyba prawego tylnego okna	30
44	Kamera cofania	10
45	Dźwignia wycieraczek, diagnostyka	10
47	Wentyl. (bateria tylna)	25
49	Przekaźnik EKP TDI (zasilanie pompy paliwowej)	30
	Przekaźnik EKP MPI (zasilanie pompy paliwowej)	20
	Sterowanie wskaźnikiem pompy TFSI	15
50	Radio multimedialne (zasilanie)	20
51	Podgrzewane lusterka	10
53	Czujnik deszczu	5
54	30 ZAS (przełącznik zapłonu)	5
55	Podgrzewane fotele	10

Zobacz także: Seat Cordoba I (1993-2002) - schematy bezpieczników i przekaźników

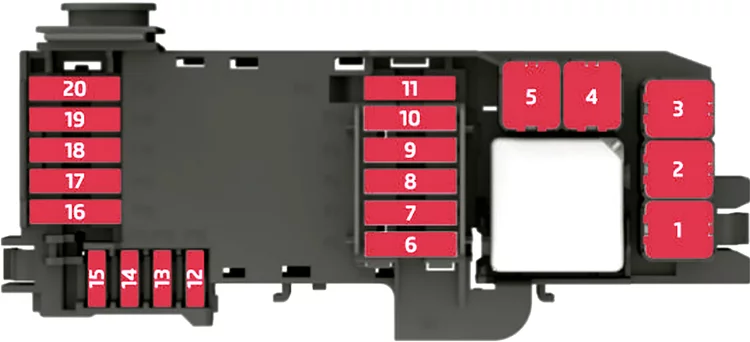

Komora silnika

Bezpiecznik wymienić wyłącznie na bezpiecznik o takim samym amperażu (ten sam kolor i oznakowania) oraz wielkości.

Seat Ibiza IV (2016) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Wentylator, kondensator	40
1	Wentylator TK8, kondensator	50
2	Świece żarowe	50
3	Pompa ABS	40
3	EMBOX2-13 (TA8)	20
4	PTC faza żarzenia 2	40
5	PTC faza żarzenia 3	40
6	BDM, 30 ReF	5
7	MSG (KL30)	7,5
8	Wycieraczki przedniej szyby	30
9	Sterownik automatycznej skrzyni biegów, Kontroler AQ 160	30
10	Went. ABS	25
10	EMBOX2-11 (TA8)	5
11	Silnik pompy próżniowej	20
12	Wtryskiwacze	10
12	Regulator przepływomierza TDI, czujnik temperatury spalin TA8	10
13	Czujnik wspomagania	5
14	Pompa płynu chłodzącego wysokich/niskich temperatur, wskaźnik (przekaźnik EKP)	10
15	50 sterowanie diagnostyką silnika	5
16	Rozrusznik	30
17	Silnik sterowania (MSG KL 87)	20
18	Przekaźniki PTC, czujnik TOG, zawory silnika, wentylator PWM	10
19	Sonda lambda	15
20	Przekaźnik świec żarowych,	5
	Cewka zapłonowa	20
	Okablowanie silnika (pompa płynu chłodzącego, zmienne fazy rozrządu, aktywny filtr węglowy elektrozaworu, zawór zwrotny, zawór wlotowy powietrza wtórnego)	10
