Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

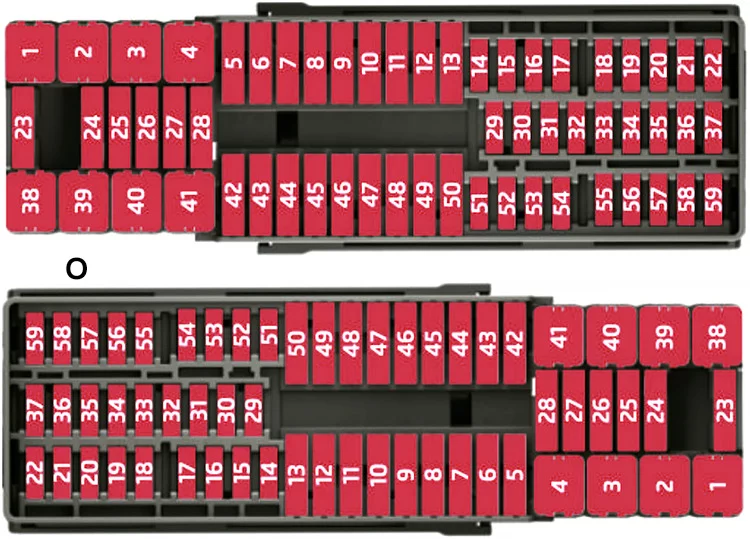

Seat Ibiza IV (2015) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Lewe światła	40
2	Centralny zamek	40
3	Zasilanie C63 (zasilanie 30)	30
4	Przekaźnik PTC (świece żarowe silnika)	50
5	Lewy słupek złącze A styk 22 (silniczek do zamykania okna po stronie kierowcy)	30
6	Do zamykania tylnego okna z lewej (silniczek	30
7	Klakson	20
9	Dach panoramiczny	30
10	Aktywne zawieszenie	7,5
11	Przekaźnik układu spryskiwania świateł przednich	30
12	Wyświetlacz systemu MIB	5
13	(RL-15) SIDO Kl.15 zasilanie (wejścia 29 i 55)	30
14	Wyjęcie kluczyka ze stacyjki, diagnostyka, dźwignia przednich świateł (miganie), włączanie świateł mijania/pozycyjne (światła rotacyjne)	7,5
15	Pokrętło powietrza i ogrzewania (zasilanie)	7,5
15	Dźwignia zmiany biegów skrzyni automatycznej	7,5
16	Tablica rozdzielcza	5
17	Czujnik Dwa, klakson	7,5
23	Podwójna pompa środka czyszczącego do przedniej szyby	7,5
24	Podgrzewanie silnika, skrzynka sterowania ogrzewaniem (zasilanie)	30
26	Gniazdo przekaźników 12 V	5
27	Silnik wycieraczki tylnej szyby	15
28	Zapalniczka	20
29	Moduł sterowania poduszki powietrznej, lampa ostrzegawcza wyłączonej poduszki powietrznej	10
30	Bieg wsteczny, joysticki lusterka, RKA, włączanie podgrzewania foteli, ciśnienie w systemie klimatyzacji, sterowanie ogrzewaniem w systemie klimatyzacji (zasilanie), lusterko elektrochromatyczne, sterowanie PDC włączanie przednich i tylnych świateł przeciwmgielnych.	7,5
31	Czujnik benzyny	5
32	Światła przednie AFS, regulacja świateł przednich (sygnał i regulacja), LWR Cent, diagnostyka, dźwignia świateł przednich (włączanie), dimer (regulacja świateł przednich)	7,5
33	Przekaźnik Start-Stop relay, czujnik sprzęgła	5
34	Podgrzewane dysze	5
35	Dodatkowa diagnostyka	10
36	Podgrzewane fotele	10
37	Zasilanie sterowania Soundaktor, zasilanie GRA, zasilanie centralne wentylatora	5
38	Zasilanie świateł po prawej stronie A/66	40
39	Pompa ABS (tylna bateria)	40
41	Ogrzewanie tylnej szyby	30
42	Sterowanie boczną szybą od strony pasażera	30
43	Sterowanie szybą po prawej stronie	30
44	Kamera cofania	10
45	Zasilanie dźwigni wycieraczki przedniej szyby, diagnostyka	10
46	Dodatkowe gniazdo elektryczne do bagażnika	20
47	Wentyl ABS (tylna bateria)	25
49	Przekaźnik EKP TDI (zasilanie pompy paliwa)	30
	Przekaźnik EKP MPI (zasilanie pompy paliwa)	20
	Sterowanie czujnikiem pompy TFSI	15
50	Radio Multimedialne (zasilanie)	20
51	Podgrzewane lusterka	10
53	Czujnik deszczu	5
54	30 ZAS (przełącznik zapłonu)	5
55	Podgrzewane fotele	10

Skrzynka bezpiecznikowa 2

Numer	Opis/Ampery [A]
1	Czujniki lambda	15
2	Silnik pompy próżniowej	20
2	Silnik z okablowaniem (pompa płynu chłodzącego, rozdzielacz zaworów, filtr zaworu elektromagnetycznego z węgla aktywnego, zawór ciśnieniowy, zawór dodatkowego wlotu powietrza)	10

Komora silnika

Bezpiecznik wymienić wyłącznie na bezpiecznik o takim samym amperażu (ten sam kolor i oznakowania) oraz wielkości.

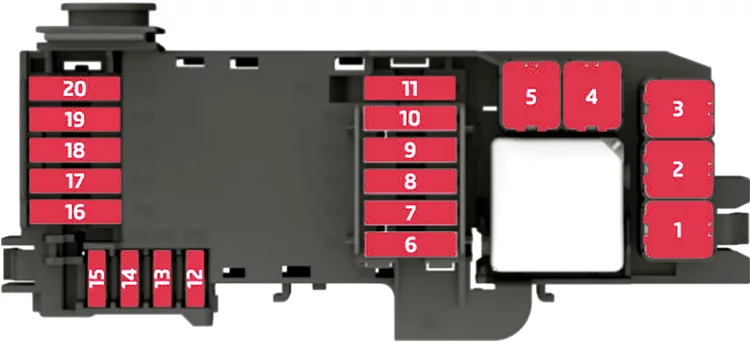

Seat Ibiza IV (2015) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
1	Wentylator, kondensator	40
1	Wentylator TKB, kondensator	50
2	Świece żarowe	50
3	Pompa ABS	40
3	EMBOX2-13 (TA8)	20
4	Dogrzewanie PTC faza 2	50
5	Dogrzewanie PTC faza 3	50
6	BDM, 30 ReF	5
7	MSG (KL30)	7,5
8	Wycieraczki szyby przedniej	30
9	Sterowanie automatyczną skrzynią zmiany biegów, skrzynka sterownicza AQ 160	30
10	ABS Wentyl	25
10	EMBOX2-11 (TA8)	5
12	Wtryskiwacze	10
12	Dozownik paliwa TDI, czujnik temperatury spalin TA8	10
13	Czujnik serwo	5
14	Wysoka/niska temperatura pompy płyn chłodzącego, czujnik (przekaźnik EKP)	10
15	Diag 50 sterowania silnika	5
16	Rozrusznik	30
17	Sterowanie silnika (MSG KL87)	20
18	Przekaźniki PTC, czujnik TOG, zawory silnika, wentylator PWM	10
19	Bezpieczniki AUX wewnątrz	30
20	Przekaźnik świecy żarowej	5
20	Cewka zapłonu	20

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
