W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Exeo z lat: 2011, 2012.

Seat Exeo to samochód osobowy klasy średniej, produkowany przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2008 roku i produkowany był do 2013 roku.

Seat Exeo został zaprezentowany jako następca modelu Seat Toledo II. Jednak w odróżnieniu od Toledo II, który był autem kompaktowym, Exeo zbudowano na bazie modelu Audi A4 B7 (z wyższej klasy samochodów), ale po przystępniejszej cenie, co miało na celu poszerzenie oferty i konkurowanie na rynku średniej klasy.

Stylistyka Seat Exeo w dużej mierze czerpała z Audi A4 B7, ale marka nadała mu pewne unikalne detale, aby nadać mu charakterystyczny wygląd marki Seat. Samochód ten dostępny był w dwóch wersjach nadwozia: jako 4-drzwiowy sedan oraz 5-drzwiowe kombi (nazwane Seat Exeo ST).

Pod względem wyposażenia, Seat Exeo oferował różne opcje i systemy dostępne w bardziej zaawansowanych modelach, takich jak systemy nawigacji satelitarnej, klimatyzacja, systemy bezpieczeństwa oraz funkcje komfortu.

Zobacz także:  Seat Ateca (2022-2023) - schematy bezpieczników i przekaźników

W zależności od rynku, Seat Exeo oferowany był z różnymi jednostkami napędowymi. Silniki benzynowe oraz wysokoprężne miały różne pojemności i moc, aby zaspokoić różnorodne potrzeby kierowców.

Seat Exeo cieszył się umiarkowanym powodzeniem na rynku, ale nie osiągnął takiego sukcesu jak niektórzy konkurencyjni modeli w swojej klasie. W 2013 roku produkcję tego modelu zakończono, a Seat skoncentrował się na innych modelach, takich jak Seat Leon czy Seat Ibiza.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Seat Ibiza V (2021) - schematy bezpieczników i przekaźników

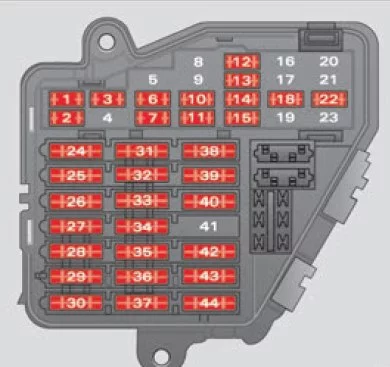

Skrzynka bezpiecznikowa

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

Seat Exeo (2011-2012) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Klimatyzator 10
2 Lampy w przestrzeni na nogi 5
3 Podgrzewane dysze spryskiwaczy 5
4 Wentylator chłodnicy 5
5 Wspomaganie parkowania;

Automatyczna skrzynia biegów.

10
6 Klimatyzator (czujnik czystości powietrza);

Czujnik ciśnienia.

5
7 Elektroniczny program stabilizacji (ESP);

Włącznik świateł hamowania;

Włącznik pedału sprzęgła;

Czujnik kąta skrętu.

10
8 Telefon 5
9 Pusty 15
10 Adaptacyjne reflektory prawe 5
11 Poduszka powietrzna i odłączenie czołowej poduszki powietrznej pasażera 5
12 Gniazdo diagnostyczne 10
13 Jednostka kolumny kierownicy 10
14 Światła stopu 10
15 Panel przyrządów 10
16 Pusty 5
17 Kontrola ciśnienia w oponach;

Czujnik deszczu/światła.

10
18 Adaptacyjne reflektory lewe 5
19 Pusty
20 Pusty
21 Pusty
22 Drzwi kierowcy i drzwi pasażera z przodu 15
23 Tylne drzwi 15
24 Centralna jednostka elektryczna dla wyposażenia komfortu 20
25 Dmuchawa nagrzewnicy 30
26 Ogrzewanie tylnej szyby 30
27 Gniazdo zasilania przyczepy (jednostka sterująca) 30
28 Pompa paliwa;

Pompa pomocnicza do oleju napędowego.

20
29 Pusty
30 Dach przesuwno-uchylny 20
31 Połączenie diagnostyczne;

Automatyczne lusterko wewnętrzne przeciwodblaskowe;

Światło cofania;

Automatyczna skrzynia biegów.

15
32 Gniazdo holownicze 15
33 Zapalniczka 20
34 Grzałka sondy lambda 5
35 Gniazdo zasilania w bagażniku* 20
36 System wycieraczek 30
37 Pompka spryskiwacza szyby przedniej i układu spryskiwaczy reflektorów 30
38 Oświetlenie bagażnika;

Alarm.

15
39 Radio;

Wzmacniacz.

20
40 Klakson 25
41 Gniazdo 230 V 30
42 Elektroniczny program stabilizacji (ESP) 25
43 Zarządzanie silnikiem 15
44 Ogrzewanie siedzenia 35
