Renault Scenic III (2010-2016) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renaulta Scenic III z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Renault Scenic III to trzecia generacja kompaktowego minivana produkowanego przez francuską firmę Renault. Model ten był produkowany od 2009 roku do 2016 roku i kontynuował dziedzictwo swoich poprzedników, Renault Scenic I i Scenic II. Oto kilka kluczowych informacji o Renault Scenic III:

  1. Premiera: Renault Scenic III został zaprezentowany po raz pierwszy na Salonie Samochodowym w Genewie w 2009 roku. Nowa generacja przyniosła zmiany w stylistyce i technologii.
  2. Design: Scenic III zaprezentował bardziej nowoczesny i dynamiczny wygląd w porównaniu do swoich poprzedników. Charakteryzował się nowoczesnymi liniami nadwozia, większymi reflektorami i bardziej aerodynamicznym kształtem.
  3. Wnętrze: Wnętrze Scenica III kontynuowało koncepcję kompaktowego minivana, oferując przestronność, wygodę i elastyczność konfiguracji wnętrza. Nowe rozwiązania ergonomiczne i estetyczne wnętrze sprawiły, że Scenic III był atrakcyjny dla rodzin i osób podróżujących.
  4. Technologia: Renault Scenic III wprowadził wiele nowych technologii, w tym zaawansowane systemy multimedialne, nawigację satelitarną, systemy bezpieczeństwa oraz nowoczesne jednostki napędowe, które były bardziej oszczędne w zużyciu paliwa.
  5. Bezpieczeństwo: Podobnie jak poprzednie wersje, Scenic III zdobył wysokie oceny w testach zderzeniowych, co dowodziło zaawansowanych rozwiązań w zakresie bezpieczeństwa.
  6. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, aby sprostać różnym preferencjom klientów.
  7. Wersja Grand Scenic: Scenic III oferował również dłuższą wersję znana jako „Grand Scenic”, która była bardziej przestronna i zapewniała jeszcze więcej miejsca dla pasażerów i ich bagażu.
  8. Następca: Po zakończeniu produkcji Scenica III, Renault wprowadził czwartą generację tego modelu, kontynuując ewolucję i dostosowując się do zmieniających się potrzeb rynku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

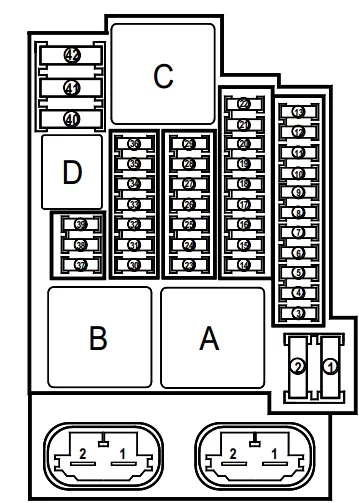

Główna skrzynka

Znajduje się w desce rozdzielczej po lewej stronie.

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Opis

1 40A Bezpiecznik do prawej wycieraczki przedniej szyby
2 40A bezpiecznik wycieraczki lewej przedniej szyby
3 Zapalniczka 10A
4 Tylne gniazdo 10A
5 10A Gniazdo w bagażniku
6 System audio 10A
7 Elektryczne podgrzewane lusterka zewnętrzne 5A
8 Spryskiwacz przedniej szyby 10A, wskaźnik otwartych drzwi
9 Automatyczny hamulec postojowy 30A
10 rezerwa
11 25A Fotel, przełączniki kolumny kierownicy
12 20A przekaźnik działa silnik
13 rezerwa
14 25A Elektryczny regulator szyb do przednich drzwi pasażera
15 5A Przełącznik świateł hamowania, czujnik położenia pedału hamulca, jednostka sterująca ABS / ESP
16 25A elektryczny regulator szyb prawych tylnych drzwi
17 25A elektryczny regulator szyb lewych tylnych drzwi
18 10A lampka w schowku na rękawiczki, lewa lampka w bagażniku, lampki drzwi, lampki lusterek w osłonie przeciwsłonecznej, czujnik deszczu
19 Zegar 10A, wskaźnik temperatury zewnętrznej, wskaźnik ostrzegawczy pasów bezpieczeństwa, złącze systemu audio
20 Jednostka sterująca klimatyzacji 5A
21 3ALampy lustrzane w osłonach przeciwsłonecznych
22 3A Klosze lamp wewnętrznych, czujnik deszczu i światła
23 Złącze przyczepy 20A
24 15A CECBS
25 rezerwa
26 System nawigacji 10A, zmieniarka CD, system audio
27 System audio 20A, jednostka sterująca hamulca postojowego
28 rezerwa
29 rezerwa
30 15A UCH, kierunkowskazy
31 10A CECBS
32 30A elektryczne drzwi kierowcy regulatora szyb
33 25A UCH, zamek centralny
34 Drzwi pasażerskie sieci multipleksowej 30A ECU
35 15A Zegar, wskaźnik temperatury zewnętrznej, wyświetlacz telefonu
36 15A Gniazdo diagnostyczne, przekaźnik klaksonu, centralka alarmowa, syrena
37 10A Sygnały hamowania, ECU
38 Automatyczny hamulec postojowy 30A
39 rezerwa
40 Wentylator klimatyzacji 40A, tablica przyrządów
41 Elektryczny szyberdach 25A
42 Ogrzewanie tylnej szyby 40A
  • A 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (bez wyłączania przy starcie)
  • B 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączeniem (z wyłączeniem zasilania przy starcie)
  • C 40C – przekaźnik odmgławiacza tylnej szyby
  • D 20A – przekaźnik klaksonowy

Dodatkowe przekaźniki

Osobny przekaźnik „+” może znajdować się pod siedzeniem pasażera , gdy silnik 40A pracuje. W ten sposób na skrzynce nagrzewnicy konsoli środkowej mogą znajdować się 3 pomocnicze przekaźniki ogrzewania.

Komora silnika

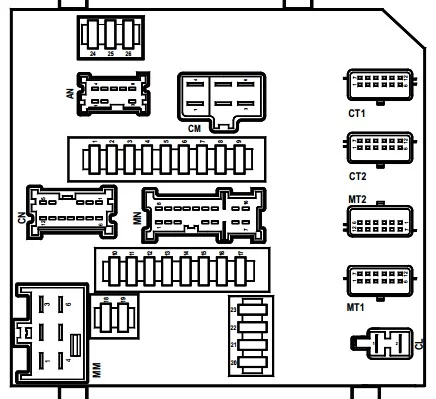

Skrzynka bezpiecznikowa

Znajduje się w skrzynce połączeniowej silnika (komora silnika).

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Opis

  1. 10A – Światło boczne (prawy reflektor, prawe światło tylne, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki, oświetlenie przełączników szyb elektrycznych, system audio, jednostka sterująca systemu nawigacji, klawiatury systemu multimedialnego
  2. 10A – Światło pozycyjne (reflektor lewy, lampa tylna lewa), lampa lewa na tylnej klapie
  3. 15A – Pompa spryskiwacza reflektorów
  4. 20A – Światła przeciwmgielne
  5. 10A – Światła drogowe (lewy reflektor blokowy)
  6. 10A – Światła drogowe (prawy reflektor)
  7. 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, przełącznik trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lamp wyładowczych, sterownik dodatkowej nagrzewnicy, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, przyciemniane lusterko w przedziale pasażerskim
  8. 30A – ABS/ESP ECU
  9. 30A – Wycieraczka przednia
  10. 10A – Jednostka sterująca poduszki powietrznej
  11. 20A – Nieużywany
  12. 7,5А – ECU skrzyni biegów
  13. 25A – System zarządzania silnikiem
  14. 15A – Czujniki stężenia tlenu – ogrzewanie
  15. 20A – ECU skrzyni biegów
  16. 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
  17. 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik świateł cofania
  18. 15A – CECBS
  19. 25A – Rozrusznik
  20. – Nieużywany
  21. 20A – Moduł paliwowy, cewki zapłonowe, ECU LPG
  22. 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzatora
  23. 5A – układ wtrysku ECU
  24. 20A – Światło mijania (lewy reflektor), elektrokorektor
  25. 20A – Światło mijania (prawy reflektor), elektrokorektor
  26. – Nieużywany

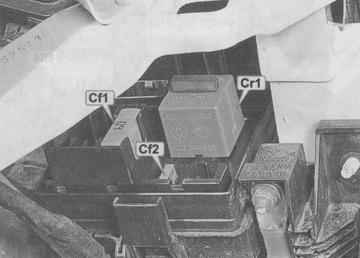

Skrzynka 2

Znajduje się w skrzynce połączeniowej w komorze silnika pod jednostką zabezpieczającą i przełączającą.

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Opis

  • A – Nieużywany
  • B – Przekaźnik podgrzewacza paliwa
  • C – Przekaźnik światła cofania
  • D – Nieużywany
  • F1 – jednostka sterująca grzałką zanurzeniową 80A
  • F2 – 70A jednostka grzewcza
  • F3 – nie używany
  • F4 – jednostka sterująca grzałką zanurzeniową 80A
  • F5 – przekaźnik wentylatora 60A / 40A
  • F6 – 20A Przekaźnik podgrzewacza paliwa
  • F7 – nie używany
  • F8 – 30A przekaźnik wentylatora
  • F9 – nie używany

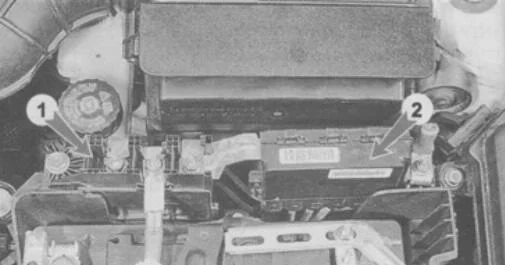

Skrzynka w pobliżu akumulatora

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Typ 1

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

Opis

  • F1 – 190A Rozrusznik
  • F2 – skrzynka bezpieczników i przekaźników 50A w przedziale pasażerskim
  • F3 – skrzynka bezpieczników i przekaźników 80A (jednostka sterująco-przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
  • F4 – 300A / 190A bezpiecznik w komorze silnika i skrzynka przekaźników 2 / alternator
  • Elektryczne wspomaganie kierownicy F5 – 80A
  • F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
  • F7 – 5A skrzynka bezpieczników i przekaźników (jednostka sterująco-przełączająca) w komorze silnika 1

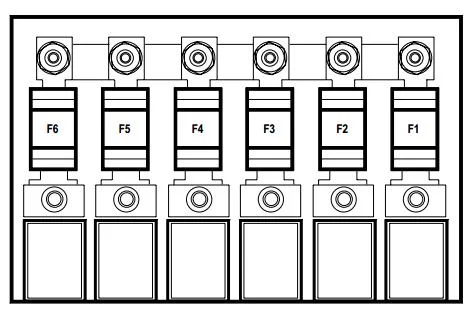

Typ 2

Renault Scenic III (2010-2016) - schematy bezpieczników i przekaźników

  1. 70A – dodatkowa nagrzewnica przedziału pasażerskiego
  2. 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
  3. 80A – skrzynka bezpieczników i przekaźników w przedziale pasażerskim
  4. 80A – skrzynka bezpieczników i przekaźników (zespół sterująco-łączeniowy) w komorze silnika 1, skrzynka bezpieczników i przekaźników w przedziale pasażerskim
  5. 30A – dodatkowa grzałka
  6. 50A – ABS ECU / system stabilizacji trajektorii

Obok wentylatora elektrycznego może znajdować się przekaźnik wentylatora elektrycznego układu chłodzenia silnika o prądzie znamionowym 70A.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
