W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Laguna II z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Renault Laguna II to sedan klasy średniej, który był produkowany w latach 2000-2007. Jest to druga generacja modelu Laguna i przynosiła wiele usprawnień i ulepszeń w porównaniu do poprzednika. Laguna II charakteryzuje się nowocześniejszym designem, lepszymi materiałami wykończeniowymi, bardziej zaawansowanymi technologiami oraz ulepszonymi systemami bezpieczeństwa.

Pod względem stylistycznym, Renault Laguna II prezentuje dynamiczne linie nadwozia, które nadają mu nowoczesny i awangardowy wygląd. Z przodu znajduje się charakterystyczna atrapa chłodnicy oraz smukłe reflektory, które nadają samochodowi pewną elegancję. Całość tworzy harmonijną i proporcjonalną sylwetkę, która nadal wygląda atrakcyjnie nawet po latach od premiery.

Wnętrze Renault Laguna II zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina oferuje przestronną przestrzeń dla kierowcy i pasażerów, a wysokiej jakości materiały wykończeniowe dodają elegancji i solidności. Ergonomicznie rozmieszczone elementy, wygodne siedzenia i liczne schowki zapewniają komfort podczas podróży. Dodatkowo, samochód oferuje również obszerną przestrzeń bagażową, co czyni go praktycznym na dłuższe wyjazdy.

Renault Laguna II oferuje różne opcje silnikowe, w tym benzynowe i dieselowe jednostki napędowe. Silniki te charakteryzują się oszczędnym spalaniem i odpowiednią mocą, zapewniając płynne i dynamiczne przyspieszenie. W zależności od wersji, samochód może być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię przełożeń, co daje różne opcje wyboru dla preferowanego stylu jazdy.

Renault Laguna II wprowadziła również zaawansowane funkcje i technologie. W zależności od wersji, samochód może być wyposażony w system nawigacji satelitarnej, klimatyzację dwustrefową, system audio, elektrycznie regulowane fotele, a także systemy bezpieczeństwa, takie jak ABS, ESP (elektroniczny system stabilizacji toru jazdy) i liczne poduszki powietrzne. Wersje wyższych klas mogą również oferować dodatkowe funkcje, takie jak skórzana tapicerka czy panoramiczny dach.

Komfort jazdy jest również ważnym aspektem Renault Laguna II. Samochód oferuje dobrze wyważone zawieszenie, które zapewnia stabilność na drodze i minimalizuje wibracje. Dodatkowo, różne systemy wspomagające jazdę, takie jak tempomat, czujniki parkowania czy automatyczne światła, przyczyniają się do zwiększenia wygody i bezpieczeństwa podczas podróży.

Podsumowując, Renault Laguna II to sedan klasy średniej, który oferuje nowoczesny design, przestronne wnętrze, zaawansowane technologie oraz komfortową jazdę. Jest to samochód, który idealnie sprawdzi się jako rodzinnie użytkowy, a także podczas dłuższych podróży. Dzięki różnym opcjom silnikowym i wyposażeniu, Laguna II może być dostosowana do indywidualnych preferencji i potrzeb kierowcy.

Zobacz także:  Renault Talisman (2015-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacje

Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. Komputer ABS i systemy stabilizacji dynamicznej
  2. Komputer wtrysku paliwa
  3. Bateria akumulatora
  4. Komputer automatycznej skrzyni biegów
  5. Zmieniarka CD
  6. Czytnik kart Renault
  7. Centralna jednostka przełączająca
  8. Komputer klimatyzatora
  9. Sprzęt radiowy i nawigacyjny
  10. Wyświetlacz centralny
  11. Jednostka sterująca okna elektrycznego
  12. Komputer syntezator mowy
  13. Czujnik zderzenia bocznego
  14. Komputer poduszek powietrznych
  15. Panel
  16. Komputer blokady kierownicy
  17. Salonowa jednostka centralna
  18. Korektor lampki ostrzegawczej rozładowania akumulatora
  19. Komputer do przechowywania ustawień fotela kierowcy
  20. Komputer wspomagający parkowanie

Przedział pasażerski

Pole 1 (główne)

Znajduje się po lewej stronie na końcu deski rozdzielczej.

Z tyłu pokrywy ochronnej znajduje się aktualny schemat rozmieszczenia bezpieczników oraz bezpieczniki zapasowe (o ile oczywiście są zachowane).

Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Opis

F1 (20A) Reflektory świateł drogowych
F2 (10A) Przełącznik hamulca postojowego, czytnik zapłonu, wielofunkcyjny moduł sterujący, przełącznik rozrusznika
F3 (10A) Jednostka sterująca zasięgiem reflektorów, jednostka sterująca zasięgiem reflektorów (reflektory ksenonowe), podgrzewacze dysz spryskiwaczy przedniej szyby, zestaw wskaźników, syntezator mowy
F4 (20A) System antykradzieżowy, automatyczna skrzynia biegów (AT), centralny zamek, system ogrzewania/klimatyzacji, czujnik deszczu, wentylator czujnika temperatury powietrza wewnętrznego, wewnętrzne lusterko wsteczne, system parkowania, światła cofania, przełącznik świateł, silnik wycieraczek szyby przedniej
F5 (15A) Lampy wewnętrzne
F6 (20A) Klimatyzacja, automatyczna skrzynia biegów (AT), zamek drzwi, tempomat, złącze diagnostyczne (DLC), elektryczne lusterka boczne, elektryczne szyby, przełącznik świateł, światła hamowania, spryskiwacze/wycieraczki szyby przedniej
F7 (15A) Moduł sterujący regulacją ustawienia reflektorów (reflektory ksenonowe), regulacja zasięgu reflektorów, zestaw wskaźników, reflektor lewy – światła mijania
F8 (7,5A) Wymiary prawego przodu
F9 (15A) Kierunkowskazy/światła ostrzegawcze
F10 (10A) Audio, elektryczne fotele, elektryczne szyby, zestaw wskaźników, nawigacja, telematyka
F11 (30A) Klimatyzacja, światła przeciwmgielne, zestaw wskaźników, syntezator mowy
F12 (5A) System SRS
F13 (5A) Układ przeciwblokujący (ABS)
F14 (15A) Brzęczyk (y)
F15 (30A) Moduł sterujący drzwi kierowcy, elektryczne lusterka boczne, elektryczne szyby
F 16 (30A) Moduł sterujący drzwiami pasażera, elektryczne szyby
F17 (10A) Tylne światła przeciwmgielne
F18 (10A) Podgrzewane lusterka boczne
F19 (15A) Reflektor prawy -światło mijania
F20 (7,5 A) Zmieniarka CD audio, podświetlenie osłony deski rozdzielczej, podświetlenie schowka na rękawiczki, reostat zestawu wskaźników, lampy wewnętrzne, wymiary z przodu po lewej stronie, oświetlenie tablicy rejestracyjnej, system nawigacji, podświetlenie przełączników
F21 (30A) Spryskiwacz tylnej szyby, światła drogowe
F22 (30A) Centralny zamek
F23 (15A) Złącza zasilania akcesoriów
F24 (15A) Gniazdo wyposażenia pomocniczego (tył),  zapalniczka
F25 (10A) Elektryczna blokada kolumny kierownicy, podgrzewana tylna szyba, przednie siedzenia, blokada tylnej szyby
F26
Zobacz także:  Renault Megane III (2008-2016) - schematy bezpieczników i przekaźników

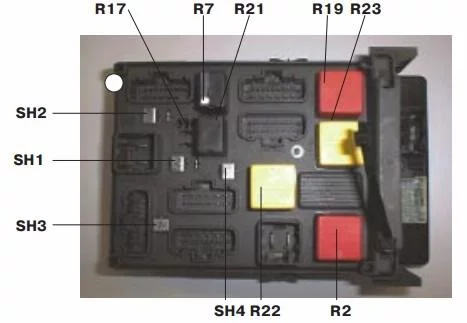

Obwód przekaźnika

Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • R2 Ogrzewana tylna szyba
  • R7 Przednie światła przeciwmgielne
  • R9 Wycieraczki szyby przedniej
  • R10 Wycieraczki szyby przedniej
  • R11 Wycieraczka tylnej szyby/światła cofania
  • R12 Zamek drzwi
  • R13 Zamek drzwi
  • R17 Wycieraczka tylnej szyby
  • R18 Tymczasowa aktywacja oświetlenia wnętrza
  • R19 Dodatkowe wyposażenie elektryczne
  • R21 Blokada rozruchu silnika
  • R22 „Plus” po doprowadzeniu zapłonu
  • Akcesoria R23 / opcjonalny system audio / elektryczne szyby w tylnych drzwiach
  • SH1 Bocznik szyby tylnych drzwi
  • SH2 Bocznik dla przednich szyb elektrycznych
  • SH3 Bocznik świateł mijania
  • SH4 Bocznik obwodu światła postojowego

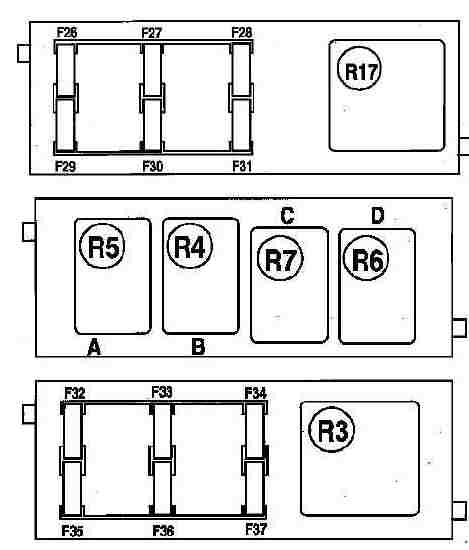

Pole 2 (opcjonalnie)

To urządzenie znajduje się w desce rozdzielczej po stronie pasażera za schowkiem na rękawiczki (schowek na rękawiczki). Część hotelowa może znajdować się na skrzynce bezpieczników i przekaźników.

Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Opis

17 Przekaźnik szyby elektrycznej
3 Przekaźnik gniazda zasilania
4 Przekaźnik lampki ostrzegawczej do jazdy dziennej
5 Przekaźnik świateł do jazdy dziennej
6 Przekaźnik pompy spryskiwacza reflektorów
7 Przekaźnik odcinający światła hamowania
F26 (30A) Gniazdo przyczepy
F27 (30A) Szyberdach
F28 (30A) Podnośnik szyby, tylne lewe
F29 (30A) Podnośnik szyby, tylne prawe
F30 (5A) Czujnik pozycji kierownicy
F31 Nieużywany
F32 Nieużywany
F33
F34 (20A) Bezpiecznik ogrzewania fotela kierowcy i pasażera
F35 (20A) Podgrzewane przednie siedzenia
F36 (20A) Fotel elektryczny – po stronie kierowcy
F37 (20A) Fotel pasażera zasilany elektrycznie
Zobacz także:  Renault Megane I (1996-2003) - schematy bezpieczników i przekaźników

Skrzynka 3

Kolejny bezpiecznik umieszczony pod popielniczką na konsoli środkowej.

Bezpiecznik ten zabezpiecza obwód zasilania: Złącze diagnostyczne, Radio samochodowe, ECU klimatyzacji, ECU pamięci fotela, Wyświetlacz zespolony (zegar/temperatura zewnętrzna/radio samochodowe), ECU nawigacji, ECU monitora ciśnienia w oponach, Centralka komunikacyjna, System alarmowy.

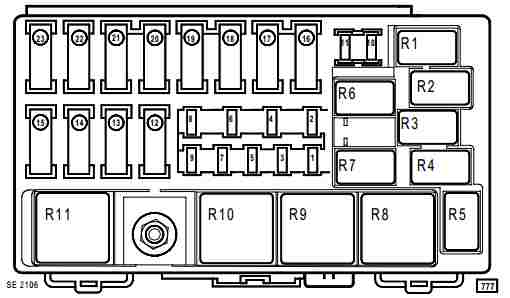

Komora silnika

Główna skrzynka w komorze silnika znajduje się obok akumulatora.

Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Opis

1 (7,5A) Automatyczna skrzynia biegów
2
3 (30A) Zarządzanie silnikiem
4 (5A/15A) Automatyczna skrzynia biegów
5 (30A) Przekaźnik pompy próżniowej serwa hamulca (F4Rt)
6 (10A) Zarządzanie silnikiem
7
8
9 (20A) System klimatyzacji
10 (20A / 30A) Układ przeciwblokujący / układ kontroli stabilności
11 (20A / 30A) Brzęczyk (i)
12
13 (70A) Grzałki chłodziwa – jeśli są na wyposażeniu
14 (70A) Grzałki chłodziwa – jeśli są na wyposażeniu
15 (60A) Sterowanie silnikiem wentylatora chłodzącego
16 (40A) Spryskiwacze reflektorów, podgrzewana tylna szyba, wielofunkcyjny moduł sterujący
17 (40A) Układ przeciwblokujący / układ kontroli stabilności
18 (70A) Przełącznik kombinowany, system światła dziennego, wielofunkcyjna skrzynka sterownicza
19 (70A) Nagrzewnica / klimatyzator, wielofunkcyjna jednostka sterująca
20 (60A) Przekaźnik monitorujący prąd akumulatora (niektóre modele), przełącznik kombinowany (niektóre modele), światła do jazdy dziennej, wielofunkcyjna skrzynka kontrolna
21 (60A) Fotele elektryczne, wielofunkcyjny moduł sterujący, skrzynka bezpieczników / przekaźników, konsola środkowa, szyberdach
22 (80A) Podgrzewana szyba przednia (niektóre modele)
23 (60A) Wycieraczka przedniej szyby, elektryczny hamulec postojowy

Typ przekaźnika 1

  1. Przekaźnik nagrzewnicy płynu chłodzącego
  2. Przekaźnik silnika wentylatora chłodzącego (bez klimatyzacji)
  3. Nieużywany
  4. Nieużywany
  5. Przekaźnik pompy próżniowej serwa hamulca
  6. Przekaźnik pompy paliwa
  7. Przekaźnik podgrzewacza oleju napędowego
  8. Przekaźnik blokady paliwa
  9. Przekaźnik niskiej prędkości wentylatora klimatyzacji
  10. Przekaźnik wentylatora klimatyzatora
  11. Przekaźnik termonurnikowy 2

Typ przekaźnika 2

  1. Nieużywany
  2. Przekaźnik niskiej prędkości wentylatora klimatyzacji
  3. Nieużywany
  4. Nieużywany
  5. Nieużywany
  6. Przekaźnik pompy paliwa
  7. Przekaźnik nagrzewnicy (system wentylacji gazu opałowego)
  8. Przekaźnik pompy paliwa
  9. Przekaźnik niskiej prędkości wentylatora klimatyzacji
  10. Przekaźnik silnika dmuchawy klimatyzacji
  11. Nieużywany

Cały obwód elektryczny jest chroniony bezpiecznikiem głównym umieszczonym na dodatnim przewodzie akumulatora.
