Renault Espace III (1997-2002) – schematy bezpieczników i przekaźników

Rocznik 1997-2002
Zaktualizowano 26.05.2023
Renault Espace III (1997-2002) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Espace III z lat: 1997, 1998, 1999, 2000, 2001, 2002.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

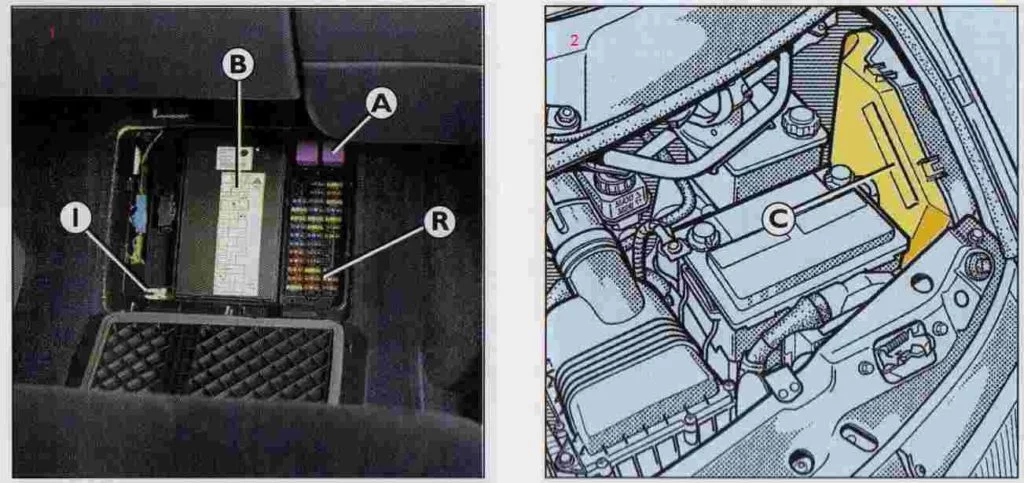

Lokalizacja

Renault Espace III (1997-2002) - schematy bezpieczników i przekaźników

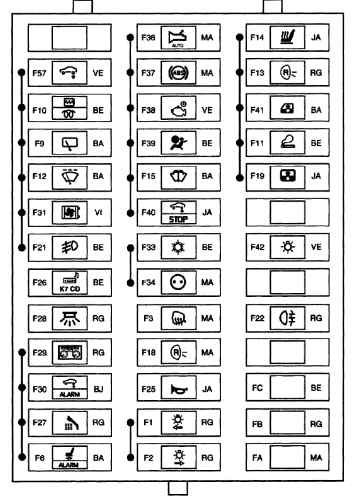

Przedział pasażerski

Typ 1

Renault Espace III (1997-2002) - schematy bezpieczników i przekaźników

Opis

FA (15A) Zapasowy
FB (10A) Zapasowy
FC Zapasowy
F1 (10A) Lewe lampy tylne
F2 (10A) Prawe przednie;

Tylne prawe lampy boczne.
F3 (7,5A) Podgrzewane lusterka boczne
F6 (25A) Fotele elektryczne
F9 (25A) Wycieraczka tylnej szyby
F10 (15A) Zarządzanie silnikiem
F11 (15A) Zapalniczka
F12 (25A) Wycieraczka przedniej szyby
F13 (7,5A) Lampy cofania
F14 (20A) Podgrzewane siedzenia
F15 (25A) Wielofunkcyjny moduł sterujący;

Wycieraczki szyby przedniej.
F18 (10A) Ogrzewanie;

Klimatyzacja;

Światła cofania.
F19 (20A) Luk bagażowy
F21 (15A) Światła przeciwmgielne
F22 (10A) Tylne światła przeciwmgielne
F25 (20A) Klakson
F26 (15A) System audio;

Elektryczne lusterka boczne.
F27 (10A) Telefon
F28 (10A) Lampy wewnętrzne
F29 (10A) Wielofunkcyjny moduł sterujący
F30 (5A) System antykradzieżowy;

Aktywny system zawieszenia.
F31 (3A) Przekaźnik silnika wentylatora chłodzącego
F33 (15A) Nagrzewnica;

Klimatyzacja;

System audio.
F34 (7,5A) Wyposażenie opcjonalne
F36 (7,5A) Automatyczna skrzynia biegów
F37 (7,5A) Układ przeciwblokujący (ABS)
F38 (30A) Zarządzanie silnikiem
F39 (15A) Poduszka powietrzna;

System antykradzieżowy.
F40 (20A) Tempomat;

Światła hamowania;

Aktywny system zawieszenia.
F41 (40A) Elektryczne szyby-przód
F42 (30A) Klakson;

Włącznik światła.
F57 (30A) System kontroli zawieszenia
  • Podgrzewany przekaźnik tylnej szyby
  • Przekaźnik 1 głównych obwodów zapłonowych
  • Przekaźnik silnika wentylatora chłodzącego

Typ 2

Renault Espace III (1997-2002) - schematy bezpieczników i przekaźników

Przekaźniki

Renault Espace III (1997-2002) - schematy bezpieczników i przekaźników

Opis

F1 (10A) Lewe lampy tylne
F2 (10A) Prawe przednie lampy;

Tylne prawe lampy boczne.
F3 (7,5A) Podgrzewane lusterka boczne
F6 (25A) Fotele elektryczne
F7 (15A) Klimatyzacja;

Centralny zamek;

Immobilizer.
F8 (15A) Alarm
F9 (25A) Wycieraczka tylnej szyby
F10 (3A) Zarządzanie silnikiem
F11 (15A) Zapalniczka do cygar
F12 (25A) Wycieraczka przedniej szyby
F13 (10A) Klimatyzacja, światła cofania
F14 (20A) Podgrzewane siedzenia
F15 (25A) Wycieraczka przedniej szyby
F 16 (15A) Lewy reflektor-światło drogowe
F17 (15A) Reflektor prawy-światło drogowe
F18 (7,5A) Lampy cofania
F19 (10A) Łukasz
F20 (10A) Dwupaliwowy system zasilania
F21 (15A) Światła przeciwmgielne
F22 (10A) Tylne światła przeciwmgielne
F23 Zworka – pozycja „ACC”
F24 (15A) System zarządzania silnikiem – Diesel
F25 (20A) Klakson
F26 (5A) System antykradzieżowy;

System audio.
F27 (10A) System audio;

Telefon.
F28 (10A) Lampy wewnętrzne
F29 (20A) System audio;

Podświetlenie przełącznika.
F30 (5A) System kontroli zawieszenia
F31 (3A) Nagrzewnica;

Klimatyzator.
F32 (15A) System audio
F33 Nagrzewnica;

Klimatyzator.
F34 (5A) Tablica przyrządów
F35 (5A) Zmieniarka płyt audio CD
F36 (5A) Automatyczna skrzynia biegów
F37 (7,5A) Układ przeciwblokujący (ABS)
F38 (30A) Zarządzanie silnikiem
F39 (15A) Poduszka powietrzna;

System antykradzieżowy;

Zestaw wskaźników.
F40 (20A) Tempomat;

Światła awaryjne;

Światła hamowania;

Aktywny system zawieszenia.
F41 (30A) Elektryczne szyby
F42 (30A) Elektryczne szyby
F43 Zworka – układ sterowania automatyczną skrzynią biegów, przekaźnik głównych obwodów zapłonowych
F61 (5A) System zarządzania silnikiem (system dwupaliwowy)

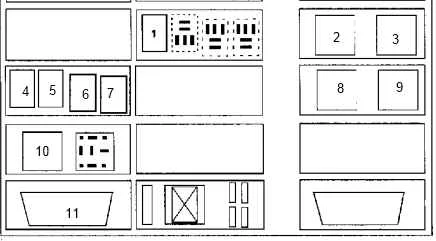

  1. Przekaźnik klimatyzatora
  2. Przekaźnik tylnego okna zasilania
  3. Podgrzewany przekaźnik tylnej szyby
  4. Przekaźnik tylnego światła przeciwmgielnego
  5. Przekaźnik oświetlenia wnętrza – tył
  6. Przekaźnik antykradzieżowy
  7. Przekaźnik przednich świateł przeciwmgielnych
  8. Przekaźnik 1 głównych obwodów zapłonowych
  9. Przekaźnik 2 główne obwody zapłonowe
  10. Przekaźnik przerywanego działania wycieraczki przedniej szyby
  11. Złącze diagnostyczne (DLC)

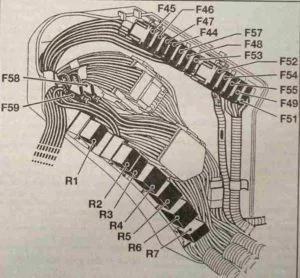

Komora silnika

Renault Espace III (1997-2002) - schematy bezpieczników i przekaźników

Opis

F44 (40A) Podgrzewane lusterka boczne;

Podgrzewana tylna szyba.
F45 (60A) Skrzynka bezpieczników / przekaźników, przestrzeń na nogi ^ 42), przekaźnik głównego obwodu zapłonu, wielofunkcyjny moduł sterujący (1999 ^)
F46 (60A) Skrzynka bezpieczników / przekaźników, wnęka na nogi ^ 12, F29)
F47 –
F48 (50A) Nagrzewnica i klimatyzator
F49 (30A) Zarządzanie silnikiem
F50 (70A) Przekaźnik reflektorów – światła drogowe, przekaźnik reflektorów – światła mijania, spryskiwacze reflektorów
F51 (60A) Układ przeciwblokujący (ABS)
F53 (60A) Złącze ładowania
F54 (40A) Przekaźnik silnika wentylatora chłodzącego 1
F55 (40A) Przekaźnik silnika wentylatora chłodzącego 2
F56 –
F57 –
F58 (15A) Lewy reflektor-światło drogowe
F59 (15A) Reflektor prawy-światło drogowe

Typ 1

  1. Przekaźnik świateł drogowych
  2. Przekaźnik świateł mijania
  3. Przekaźnik silnika dmuchawy nagrzewnicy
  4. –
  5. Przekaźnik rozrusznika
  6. –
  7. Przekaźnik cewki zapłonowej
  8. Przekaźnik sterujący silnika
  9. Przekaźnik czujnika tlenu
  10. Przekaźnik pompy paliwa

Typ 2

  1. Przekaźnik pompy paliwa
  2. Przekaźnik pompy paliwa
  3. Przekaźnik rozrusznika
  4. Przekaźnik świateł mijania podczas jazdy w dzień
  5. Przekaźnik wentylatora nagrzewnicy
  6. Przekaźnik włączania 2 prędkości wentylatora układu chłodzenia silnika
  7. Przekaźnik wentylatora chłodzenia silnika
  8. Przekaźnik zabezpieczający przed przegrzaniem silnika
  9. Przekaźnik wentylatora chłodzenia silnika

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
