Porsche Cayenne (2017-2021) – schematy bezpieczników i przekaźników

Rocznik 2017-2021

Zaktualizowano 14.05.2023

Porsche Cayenne (2017-2021) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Cayenne 9Y0 z lat: 2017, 2018, 2019, 2020, 2021.

Porsche Cayenne 9Y0 to trzecia generacja SUV-a, który zadebiutował w 2017 roku i od 2018 roku jest produkowany przez niemieckiego producenta samochodów Porsche. Cayenne 9Y0 został zbudowany na platformie MLB Evo Grupy Volkswagen, dzięki czemu jest lżejszy, bardziej wydajny i bardziej zaawansowany technologicznie niż jego poprzednik.

Z zewnątrz, Cayenne 9Y0 ma bardziej muskularną sylwetkę, niższy profil i bardziej aerodynamiczne kształty niż jego poprzednik. W środku z kolei oferuje przestronne wnętrze, wykonane z wysokiej jakości materiałów, a także bogate wyposażenie, w tym systemy multimedialne, klimatyzację, systemy bezpieczeństwa i wiele innych.

W gamie silnikowej Porsche Cayenne 9Y0 znajdują się benzynowe i hybrydowe jednostki napędowe, oferujące moc od 340 KM do 670 KM. Dostępne są także wersje z silnikiem wysokoprężnym, a także wersje z napędem na cztery koła oraz z napędem hybrydowym.

Porsche Cayenne 9Y0 jest także wyposażony w zaawansowane systemy bezpieczeństwa i asystujące, w tym adaptacyjny tempomat, system monitorowania martwego pola, asystent pasa ruchu, kamerę cofania, oraz wiele innych.

Podsumowując, Porsche Cayenne 9Y0 to luksusowy SUV, który łączy w sobie sportowy charakter, zaawansowaną technologię i przestronne wnętrze. Jest to idealne auto dla osób, które cenią sobie wygodę, wydajność i luksus.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komory i ampery

Jasnobrązowy 5 A
Brązowy 7,5 A
Czerwony 10 A
Niebieski 15 A
Żółty 20 A
Biały/przezroczysty 25 A
Zielony 30 A
Niebiesko-zielony 35 A
Pomarańczowy 40 A.

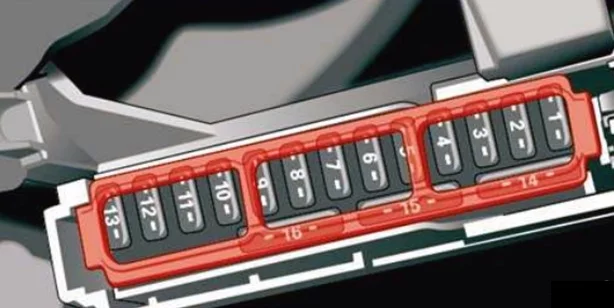

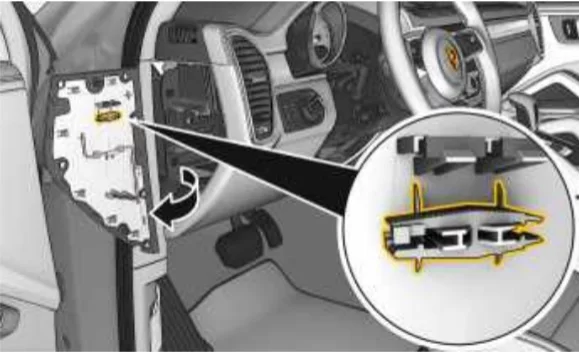

Skrzynka bezpieczników na desce rozdzielczej

Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników

Numer	Opis
1	–
2	Tacka na smartfona; Czytnik kart systemu opłat drogowych ETC.
3	–
4	–
5	Połączenie USB
6	Jednostka sterująca klimatyzacją
7	Elektryczna blokada kolumny kierownicy
8	–
9	Klaster instrumentów
10	Wyświetlacz dotykowy w desce rozdzielczej
11	Przełącznik światła
12	Przełącznik kolumny kierownicy
13	–
14	PCM
15	Elektryczna blokada kolumny kierownicy
16	Przełącznik ogrzewania kierownicy

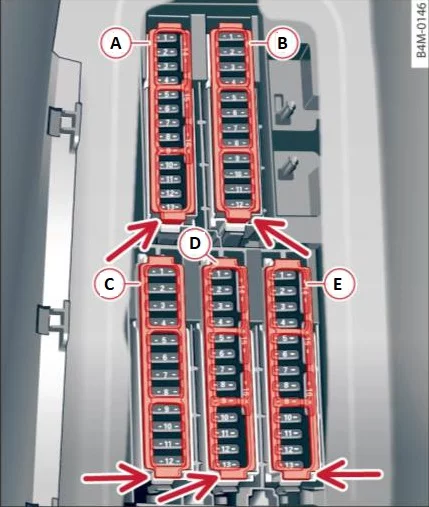

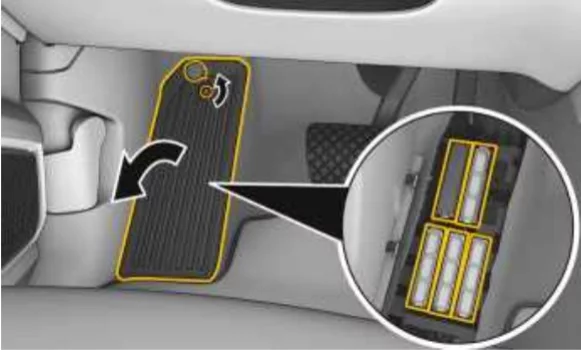

Skrzynka bezpieczników w przedniej lewej wnęce na nogi (kierownica po prawej stronie)

Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników

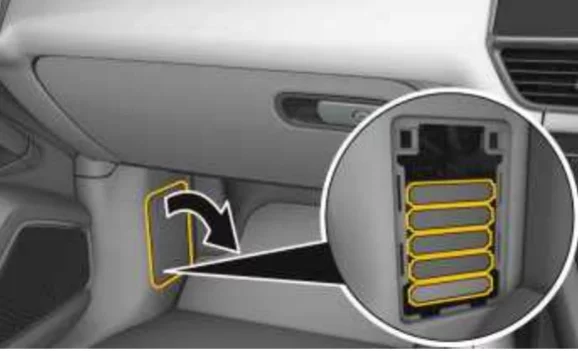

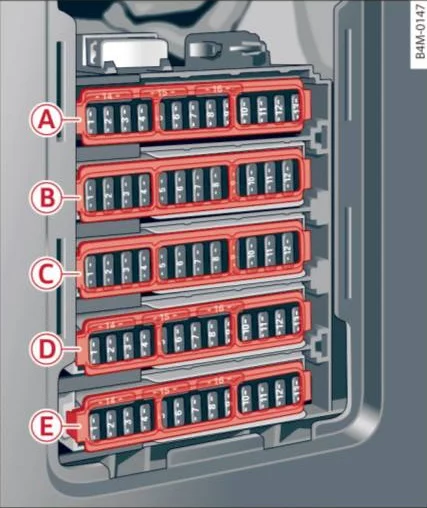

Skrzynka bezpieczników w przedniej lewej wnęce na nogi (kierownica z lewej strony)

Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników

Numer	Opis
Rząd A
1	–
2	Czujnik przepływu masy powietrza
3	Klapy wydechowe; Wtryskiwacze; Wlot chłodnicy.
4	Klapy wydechowe; Pompa próżniowa; Pompa gorącej wody; Oczyszczanie spalin.
5	Czujnik światła hamowania
6	Zawory silnika
7	Czujniki tlenu; Czujnik masowego przepływu powietrza.
8	Poduszki silnika; Pompa wysokociśnieniowa; Zawór regulacyjny wysokiego ciśnienia; Masowy przepływ powietrza czujnik.
9	Przekaźnik silnika
10	Czujnik ciśnienia oleju; Czujnik temperatury oleju.
11	Żaluzja chłodnicy, 48 V
12	Zawory silnika
13	Wentylator chłodnicy
14	Wtryskiwacze
15	Czujniki tlenu
16	Pompa paliwowa
Rząd B
1	Cewki zapłonowe
2	Zawór chłodnicy silnika; Diagnostyka obwodu zapłonu.
3	–
4	–
5	Mocowania silnika
6	Przedni lewy odwracalny pas bezpieczeństwa, napinacz
7	Panel
8	Przedni prawy odwracalny pas bezpieczeństwa, napinacz
9	Przedni wentylator nagrzewnicy
10	–
11	Rozrusznik, zarządzanie termiczne
12	Napęd na wszystkie koła
Rząd C
1	Ogrzewanie przednich siedzeń
2	Jednostka sterująca przednich lewych drzwi
3	Zasilanie gniazdka
4	System dachowy
5	Elektronika lewego reflektora
6	Sterownik tylnych lewych drzwi
7	Wycieraczka przedniej szyby
8	Sterownik tylnych prawych drzwi
9	Elektronika prawego reflektora
10	System spryskiwaczy reflektorów/szyby przedniej
11	Jednostka sterująca klimatyzacją
12	Sprzęgło
Rząd D
1	Wentylacja siedzeń; Ogrzewanie siedzeń; Widok z tyłu – lusterko; Panel sterowania klimatyzacją z tyłu; Czujnik ciśnienia klimatyzacji.
2	Jednostka sterująca bramki
3	Siłownik dźwięku
4	Zawór grzałki skrzyni biegów
5	Start silnika
6	–
7	Aktywny pedał przyspieszenia
8	Asystent widzenia nocnego; Jonizator; Otwieranie bramy garażowej.
9	Adaptacyjny tempomat (ACC)
10	Napęd na wszystkie koła; Blokada mechanizmu różnicowego.
11	Kamera wideo
12	Wentylacja foteli
13	Punkty odłączenia fotela
14	–
15	Elektronika prawego reflektora
16	Elektronika lewego reflektora
Rząd E
1	Alarm
2	Jednostka sterująca silnika
3	–
4	Mechanizm zmiany biegów
5	Klakson
6	Przełącznik hamulca postojowego
7	Jednostka sterująca bramki
8	Konsola podwieszana
9	–
10	Jednostka sterująca poduszki powietrznej
11	Jednostka sterująca PSM
12	Gniazdo diagnostyczne; Czujnik światła i deszczu.
13	System klimatyzacji
14	Sterownik drzwi przednich prawych
15	Sprężarka klimatyzacji
16	Układ hamulcowy

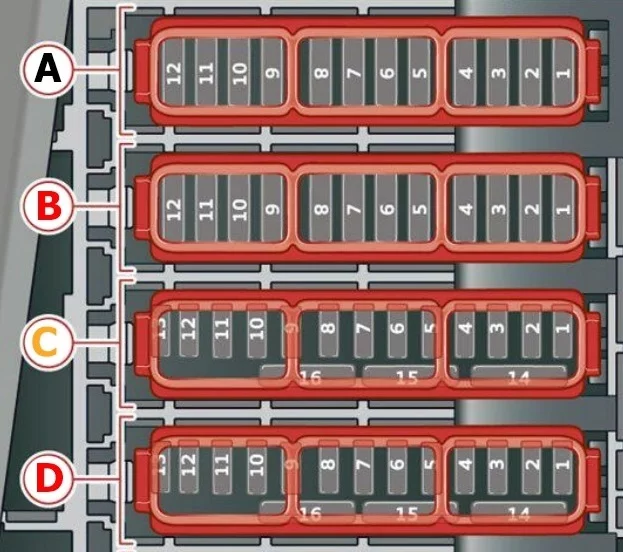

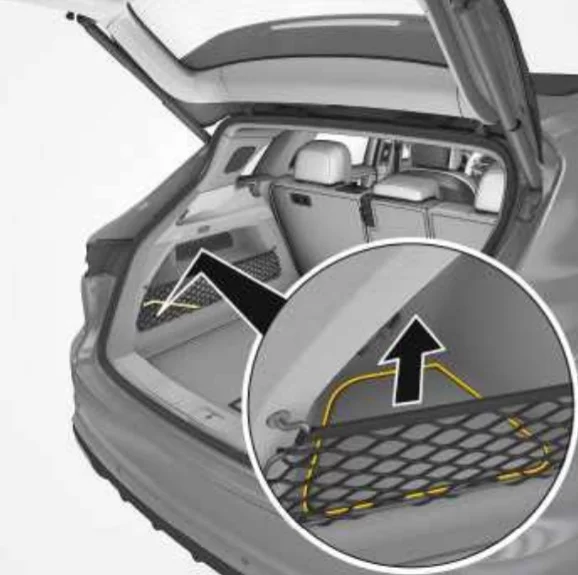

Skrzynka bezpieczników w bagażniku

Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników

Numer	Opis
Rząd A
1	Zarządzanie termiczne
2	–
3	–
4	–
5	Zawieszenie pneumatyczne
6	Jednostka sterująca skrzynią biegów
7	Tylna roleta zwijana; Dostęp komfort;
8	Ogrzewanie siedzeń (nie dotyczy pojazdów E-Hybrid)
9	–
10	Zaczep przyczepy (światło lewe)
11	Sterownik tylnej klapy
12	Regulator tylnej dmuchawy
Rząd B
1	Lewe światło tylne
2	–
3	Tylny spojler
4	Tylny panel sterowania klimatyzacją
5	Zaczep przyczepy (prawe światło)
6	Zaczep przyczepy (silnik obrotowy)
7	Hak holowniczy
8	–
9	Zaczep przyczepy (gniazdo)
10	Blokada mechanizmu różnicowego
11	Regulacja siedziska
12	–
Rząd C
1	Jednostka sterująca systemów wspomagania
2	Taca na smartfona
3	–
4	Asystent zmiany pasa ruchu
5	–
6	System monitorowania ciśnienia w oponach
7	Jednostka sterująca systemów wspomagania
8	Odbiornik radiowy ogrzewania postojowego
9	–
10	–
11	Antena dachowa
12	Sterownik otwierania drzwi garażowych
13	Widok przestrzenny
14	Prawe światło tylne
15	–
16	Subwoofer
Rząd D
1	PDCC
2	Akumulator wysokonapięciowy
3	Pompa wody z akumulatora wysokiego napięcia
4	Silnik elektryczny
5	Układ hamulcowy
6	–
7	Rozrusznik 12 V
8	Sprężarka klimatyzacji
9	48-woltowy system
10	Akumulator wysokonapięciowy
11	Ładowarka
12	–
13	–
14	Zarządzanie termiczne
15	–
16	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
