W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 718 Cayman, Boxster z lat: 2019, 2020, 2021.

Porsche 718 Cayman i Boxster to modele samochodów sportowych marki Porsche, wprowadzone na rynek w 2016 roku. Są to modele, które zastąpiły poprzednie wersje Cayman i Boxster (oznaczone jako 981).

Porsche 718 jest dostępny w dwóch wersjach: Cayman (coupe) i Boxster (roadster). Oba modele charakteryzują się sportowym designem, precyzyjnym prowadzeniem i wysoką wydajnością. W 2021 roku Porsche wprowadziło ulepszone wersje tych modeli, w tym Porsche 718 Cayman GT4, 718 Boxster Spyder i 718 Cayman GTS 4.0.

Pod maską Porsche 718 znajdziemy różne silniki, w zależności od wersji i wyposażenia. Dostępne silniki benzynowe to m.in. 2,0-litrowy, 2,5-litrowy i 4,0-litrowy silnik typu boxer, który charakteryzuje się niskim środkiem ciężkości i doskonałą dynamiką. W zależności od wersji, moc silników oscyluje od 220 KM do 414 KM. W standardzie Porsche 718 wyposażone jest w sześciobiegową manualną skrzynię biegów, ale można też wybrać opcjonalnie automatyczną skrzynię PDK.

Porsche 718 zostało zaprojektowane z myślą o doskonałych właściwościach jezdnych i precyzyjnym prowadzeniu. Samochód wyposażony jest w szereg technologii, które mają zapewnić kierowcy doskonałe wrażenia z jazdy. W standardzie auto wyposażone jest w system Porsche Active Suspension Management (PASM), który pozwala na regulację zawieszenia, oraz w system Porsche Stability Management (PSM), który dba o stabilność samochodu.

Kabina Porsche 718 jest luksusowa i wygodna. Samochód wyposażony jest w wiele funkcji i technologii, które pozwalają na łatwe i intuicyjne sterowanie różnymi aspektami jazdy i wyposażenia. W standardzie auto wyposażone jest m.in. w system multimedialny z ekranem dotykowym, system audio oraz system nawigacji satelitarnej.

Podsumowując, Porsche 718 Cayman i Boxster to modele samochodów sportowych, które oferują kierowcom doskonałe wrażenia z jazdy. Dzięki doskonałym właściwościom jezdnym, mocnym silnikom i precyzyjnemu prowadzeniu, Porsche 718 to idealny wybór dla miłośników motoryzacji, którzy cenią sobie wysoką jakość i wydajność samochodu.

Zobacz także:  Porsche 928 (1977-1995) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników znajduje się na bocznej ścianie miejsca na nogi kierowcy i pasażera. Plastikowe uchwyty i zapasowe bezpieczniki znajdują się w obu skrzynkach bezpieczników pod górną pokrywą.

  • RHD – kierownica po prawej stronie
  • LHD – kierownica po lewej stronie

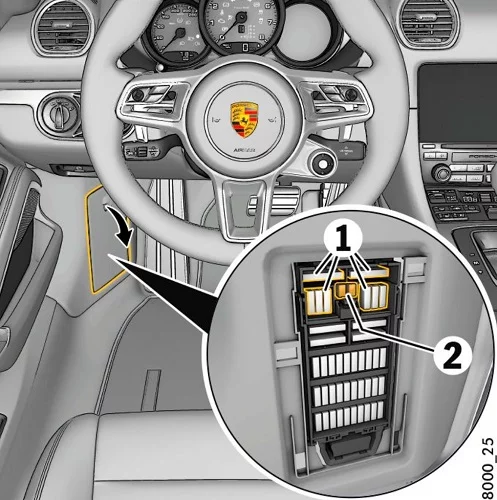

Bezpieczniki po stronie kierowcy

Elementy w skrzynce bezpieczników w przestrzeni na nogi po lewej stronie

  • 1 Wymienne bezpieczniki
  • 2 Plastikowy chwytak.

Porsche 718 Cayman, Boxster (2019-2021) - schematy bezpieczników i przekaźników

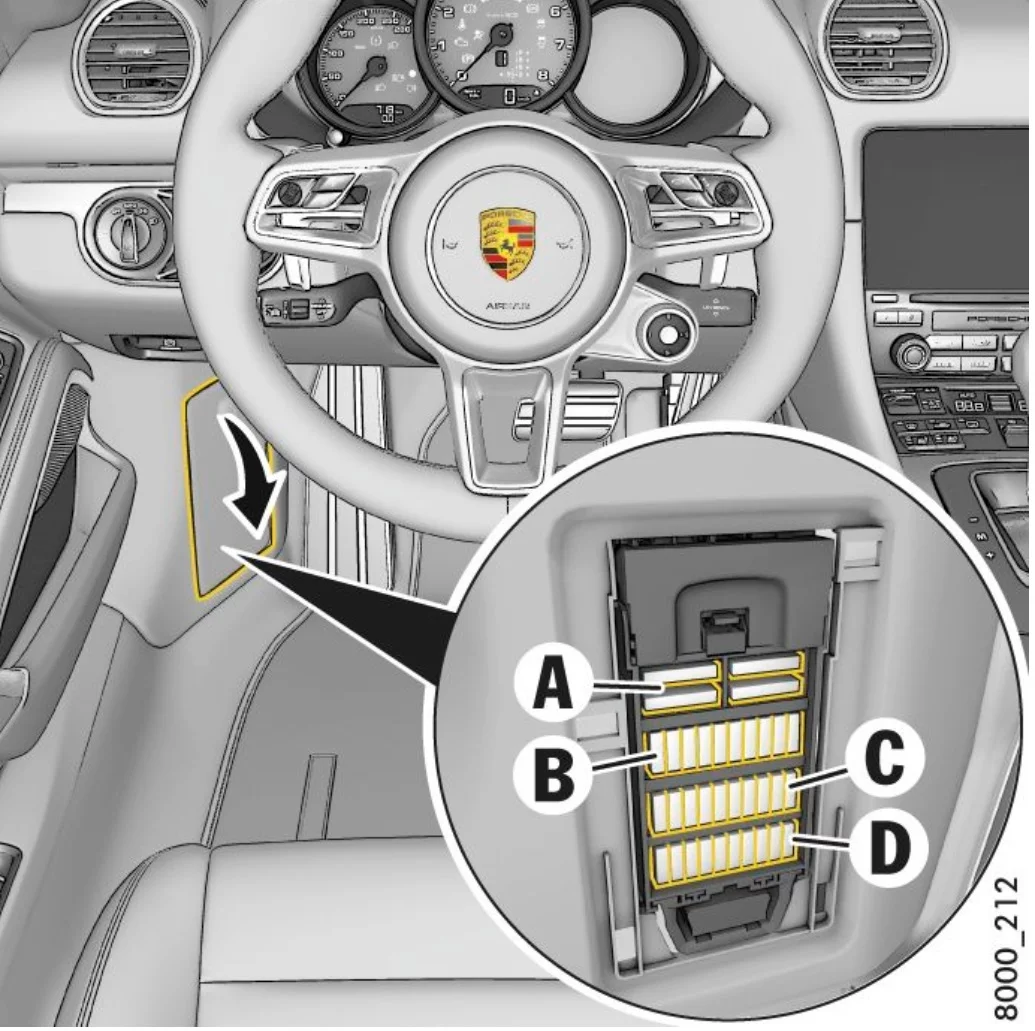

Uchwyt bezpiecznika w przestrzeni na nogi po stronie kierowcy

Porsche 718 Cayman, Boxster (2019-2021) - schematy bezpieczników i przekaźników

rząd A

1 U dołu po lewej: Wentylator klimatyzacji (tylko z kierownicą po prawej stronie) 40 A
2 U góry po lewej: jednostka sterująca PSM 40 A
3 Na dole po prawej: Regulacja siedzeń i jednostka sterująca fotela kierowcy 25 A
4 U góry po prawej: Boxster: kabriolet 40 A



rząd B

1 Regulacja reflektorów dla RHD i LHD

Oświetlenie przedniej pokrywy

Siłownik przedniej pokrywy

Lewe światło drogowe

Lewe światło mijania

Przednie prawe światło obrysowe

Kierunkowskaz, tylny lewy i przedni lewy

40 A
2 Sterowanie klapami wydechowymi

Podniesione światło hamowania, tylne skrzydło

Tylna osłona elementu sterującego

Prawe tylne światło przeciwmgłowe

Lewe światło hamowania

Lewe światło cofania

Lewe światło tylne

Lewe światło do jazdy dziennej

15A
3 Klakson alarmowy 15A
4 Oświetlenie wewnętrzne

Czujniki Halla

Światło orientacyjne

Przekaźnik ogrzewania tylnej szyby

Centralny zamek LED

Panele drzwiowe LED

Światła otoczenia

Światło tablicy rejestracyjnej

Lewe tylne światło przeciwmgłowe

Światło hamowania wysokiego poziomu

Prawe światło hamowania

Prawe światło cofania

Prawe światło tylne

Prawe światła do jazdy dziennej

Cayman: Aktywacja elektroniki tylnej wycieraczki

15A
5 Przekaźnik układu pompy paliwa i jednostka sterująca 20 A
6 Blokada klapy wlewu

Terminal elektrycznej blokady kolumny kierownicy 30

Pompka spryskiwacza przód i tył

10 A
7 Nieużywany
8 Jednostka sterująca klimatyzacją 7,5 A
9 Nieużywany
10 Kolumna kierownicy

Stoper

15A



rząd C

1 Panel przełączników konsoli środkowej

Jednostka sterująca bramą

Gniazdo diagnostyczne

Blokada zapłonu

Blokada kolumny kierownicy

Przełącznik światła

Jednostka sterująca ERA-GLONASS (tylko kierownica po lewej stronie, Rosja)

Cayman: Oświetlenie bagażnika

10 A
2 Oświetlenie przestrzeni na nogi

Elektryczna blokada wyjmowania kluczyka ze stacyjki

Przedni prawy i tylny prawy kierunkowskaz

Włącznik świateł awaryjnych LED

Elektryczne oświetlenie stacyjki

Kierunkowskazy przednie prawe i lewe przednie

Prawe światło drogowe

Prawe światło mijania

Przednie lewe światło obrysowe

40 A
3 Jednostka sterująca VTS 5 A
4 Klakson 15A
5 Klapka wlewu

Sterowanie tylnym skrzydłem wysuwane i chowane

Boxster: dach kabrioletu z funkcją miękkiego zamykania

Boxster: otwieranie i zamykanie składanej górnej półki

30 A
6 Sterownik podnośnika szyby, lewy

Sterownik lewych drzwi

25 A
7 Układ spryskiwaczy reflektorów 30 A
8 Jednostka sterująca PSM 25 A
9 Syreny alarmowe 5 A
10 Czujnik systemu monitorowania przedziału pasażerskiego 5 A



rząd D

1 Cayman: Tylna wycieraczka 15A
2 Otwieracz drzwi garażowych 5 A
3 Lewy reflektor 15A
4 Jednostka sterująca przednią kamerą

Jednostka sterująca PDC

Bramka/gniazdo diagnostyczne

Czujnik jakości powietrza

Jednostka sterująca reflektorami

5 A
5 Jednostka sterująca PSM 5 A
6 Moduł przełącznika kolumny kierownicy

Elektryczna przekładnia kierownicza

Czujnik ciśnienia czynnika chłodniczego

Przekaźnik wentylatora chłodnicy

5 A
7 Jednostka sterująca dźwigni zmiany biegów

Czujnik włącznika sprzęgła

5 A
8 Prawy reflektor 15A
9 Lusterko wewnętrzne 5 A
10 Wentylacja lewego siedzenia 5 A



Bezpieczniki po stronie pasażera

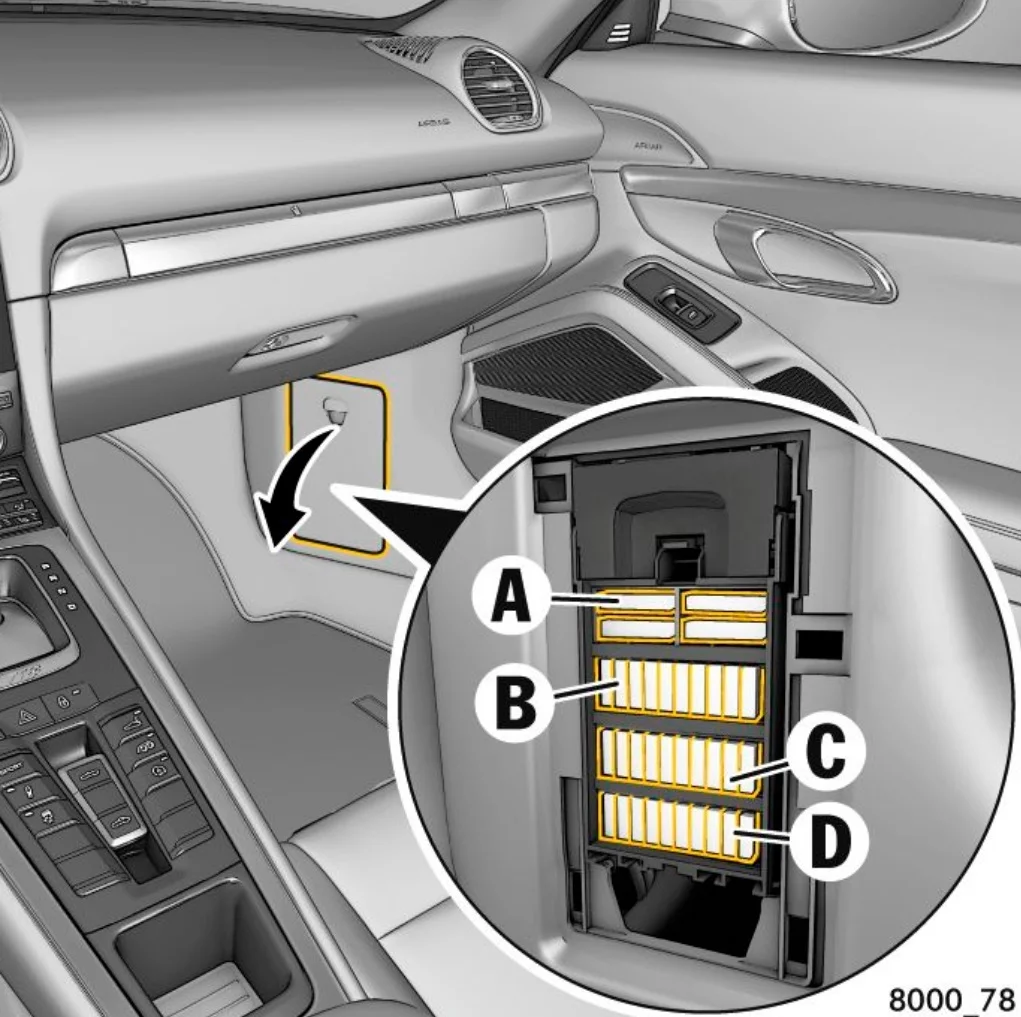

Uchwyt bezpiecznika w przestrzeni na nogi po stronie pasażera

Porsche 718 Cayman, Boxster (2019-2021) - schematy bezpieczników i przekaźników

rząd A

1 U dołu po lewej: przetwornica DC/DC PCM 40 A
2 Nieużywany
3 Na dole po prawej: Silnik dmuchawy świeżego powietrza i regulator dmuchawy (tylko kierownica z lewej strony) 40 A
4 U góry po prawej: Regulacja siedzeń i jednostka sterująca siedzenia pasażera 25 A

rząd B

1 Czujnik deszczu 5 A
2 Klimatyzacja – sterownik podgrzewanego fotela 25 A
3 Komponenty PCM:(kamera cofania, wzmacniacz antenowy, wyświetlacz jednostki sterującej, hub USB, antena sprzęgająca, czytnik kart) 5 A
4 Centralny procesor z zewnętrznym wzmacniaczem 7,5 A
Centralny procesor z wewnętrznym wzmacniaczem 20 A
5 Jednostka sterująca TPMS

Jednostka sterująca klimatyzacją

5 A
6 Wzmacniacz systemu dźwiękowego 40 A
7 Wzmacniacz subwoofera Burmester® 40 A
8 Nieużywany
9 Klaster instrumentów 10 A
10 Czujnik zbliżeniowy klamki 5 A

rząd C

C

1 Gniazdo diagnostyczne ERA-GLONASS TSX808 (tylko kierownica z lewej strony, Rosja) 5 A
2 Przycisk elektrycznego hamulca postojowego 5 A
3 Konsola nad głową 5 A
4 Jednostka sterująca PDK 25 A
5 Nieużywany
6 Silnik wycieraczek przednich 30 A
7 Sterownik podnośnika szyby, prawy

Sterownik prawych drzwi

25 A
8 Regulacja kolumny kierownicy 25 A
9 Nieużywany
10 Nieużywany

rząd D

1 Jednostka sterująca poduszką powietrzną

Jednostka sterująca wykrywająca obecność pasażerów

5 A
2 Jednostka sterująca PASM 5 A
3 Nieużywany
4 Jednostka sterująca ACC 5 A
5 Nieużywany
6 Wentylacja prawego siedzenia 5 A
7 Konsumenci aktywni podczas uruchamiania

Jednostki sterujące DME, PDK, VTS, ERA-GLONASS (tylko kierownica z lewej strony, Rosja)

Tylny BCM

Gniazdo diagnostyczne ERA-GLONASS (tylko kierownica z lewej strony, Rosja)

5 A
8 Nieużywany
9 Gniazdo elektryczne konsoli środkowej

Zapalniczka

20 A
10 Gniazdo elektryczne w przestrzeni na nogi pasażera
