W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 911 (996) z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Porsche 911 (996) to samochód sportowy, który był produkowany w latach 1996-2004. Został wprowadzony na rynek jako następca modelu 993 i przyniósł wiele innowacji w porównaniu do swojego poprzednika. Porsche 911 (996) był pierwszym modelem 911, który wykorzystywał w konstrukcji platformę w układzie „bloku silnika i skrzyni biegów z tyłu”, co pozwoliło na zmniejszenie masy samochodu i poprawę jego właściwości jezdnych.

Wersje Coupe i Cabriolet były wyposażone w silniki benzynowe o pojemności od 3,4 do 3,6 litra i mocy od 296 do 415 KM. Porsche 911 (996) był oferowany z manualną lub automatyczną skrzynią biegów, a także z napędem na wszystkie koła.

Wersje Turbo i GT2 były bardziej wydajne i zapewniały jeszcze lepsze osiągi. Porsche 911 (996) Turbo miał silnik 3,6 litra o mocy 420 KM, natomiast GT2 – silnik 3,6 litra o mocy 462 KM.

Porsche 911 (996) został zaprojektowany z myślą o kierowcy, dzięki czemu oferował doskonałą ergonomię oraz sportowy charakter. Wnętrze było luksusowe i wykończone wysokiej jakości materiałami.

Pomimo kilku kontrowersyjnych zmian w designie w porównaniu do poprzednika, Porsche 911 (996) zyskało uznanie zarówno krytyków, jak i fanów marki. Samochód oferował dynamiczną jazdę, solidną konstrukcję i doskonałe osiągi, co przyczyniło się do jego popularności wśród miłośników sportowych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników

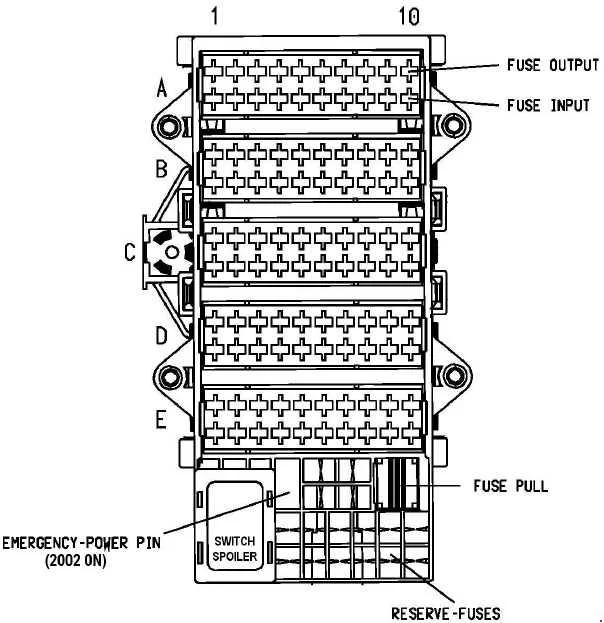

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się przy drzwiach, za osłoną, po stronie kierowcy.

Porsche 911 (996) (1996-2004) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
A1 1997-1998: Prawe światła drogowe;
1999-2004: Prawe światła drogowe, sterowanie światłami drogowymi.
7,5
15
A2 1997-1998: Światła drogowe lewe;
1999-2004: Światła drogowe lewe.
7,5
15
A3 Światło obrysowe boczne prawe 7,5
A4 Światło obrysowe boczne w lewo 7,5
A5 Oświetlenie tablicy rejestracyjnej, oświetlenie przyrządów, światło lokalizacyjne (2002-2004) 15
A6 Podgrzewacz siedzeń 25
A7 Światło przeciwmgielne, tylne światło przeciwmgielne 25
A8 Oświetlenie tablicy rejestracyjnej (Kanada) 7,5
A9 1997-1998: Prawe światła mijania;
1999-2004: Prawe światła mijania.
7,5
15
A10 1997-1998: Lewe światła mijania;
1999-2004: Lewe światła mijania.
7,5
15
B1 Klaster, Tiptronic, Przycisk ASR ON/OFF (PSM), Diagnostyka, Power Top 15
B2 1997-2000: Radio, InfoSystem (1997-1998);
2001-2004: Ostrzeżenie o zagrożeniach, A.Turn-Signal System.
7,5
15
B3 Rogi dwukolorowe 25
B4 Dmuchawa komory silnika 15
B5 Podświetlenie zapasowe, regulacja lustra pamięci CU, CU Power Top (996) 7,5
B6 1997-1998: Przełącznik świateł awaryjnych, górna część zasilania (986);
1999-2004: Kierunkowskazy, okno zasilania.
15
B7 Światło stopu, tempomat 15
B8 Alarm CU CLS, CU DME/ME (elektronika silnika), CU Tiptronic 15
B9 1997-1998: Kontrola trakcji CU ABS
1999-2004: CU ABS, ASR, PSM
15
B10 Diagnostyka zestawu wskaźników, regulacja kąta ustawienia reflektorów w pionie (1999-2004), ALWR (986 od 2001), asystent parkowania (986 od 2001) 15
C1 Przekaźnik MFI-DI, elektronika silnika 25
C2 Zapłon, grzałka sondy lambda 30
C3 1997-1998: System alarmowy CU, system centralnego zamka, okno elektryczne (996);
1999-2004: Alarm CU CLS, okno elektryczne, dach słoneczny, dach CU, oświetlenie wewnętrzne.
15
C4 1997-2001: Pompa paliwowa;
2002-2004: Pompa paliwowa.
25
30
C5 986:
do 1999: Nie używany;
od 2000: Dmuchawa komory silnika, stopień 1.
5
C6 Wycieraczka 25
C7 Przewody sterujące Term.X 7,5
C8 1997-2001: Wentylator chłodnicy 2 (prawy);
2002-2004: Wentylator chłodnicy 2 (prawy).
30
40
C9 System czyszczenia reflektorów 25
C10 1997-2001: Wentylator chłodnicy 1 (lewy);
2002-2004: Wentylator chłodnicy 1 (lewy).
30
40
D1 Okno mocy 30
D2 Ogrzewanie lusterek, odmgławiacz tylnej szyby 30
D3 Napęd górny do kabrioletu, szyberdach (1999-2004) 30
D4 Tylne okno elektryczne (kabriolet) 30
D5 Zapalniczka 15
D6 System klimatyzacji nagrzewnicy 30
D7 1997-1998: Przełącznik świateł ostrzegawczych, CU DME (986);
1999-2000: Ostrzeżenie o zagrożeniach, system A.Turn Signal;
2001-2004: Otwieranie pokrywy tylnego spoilera.
15
D8 1997-2000: Rozszerzenie spoilera;
2001: Radio;
2002-2004: Pakiet opcji radiowych i audio.
15
15
7,5
D9 Audio Option Pack (996)

986:
do 2000: Audio Option Pack;
od 2001: Wzmacniacz DSP.

15
D10 996:
1997-2001: Punkt mocowania do modernizacji (ostrzeżenie maksymalnie 5 A);
2002-2004: Telefon;986:
Punkt mocowania do modernizacji (ostrzeżenie maksymalnie 5 A).
7,5/5
E1 Term.86S, CU-CL Alarm, Radio, Cluster CU Info System, Daytime Running Light (1999-2004), CU Sensor Overturn (1999-2004) 7,5
E2 Pamięć CU 7,5
E3 Gniazdo zasilania, gniazdo pamięci CU, lewe 30
E 4 Fotel elektryczny, gniazdo pamięci CU z prawej strony 30
E5 System informacyjny 7,5
E6 Term.30 Telefon/poręczny, jednostka sterująca nawigacją, ORVR (1999-2004) 7,5
E7 System klimatyzacji 7,5
E8 Term.15 Telefon/Poręczny, InfoSystem, Nawigacja (986, 2001) 7,5
E9 1996-1997, 986: Term.15 Telefon / Handy;
1997-1998, 996: FDR;
1999-2001: PSM;
2002-2004: PSM.
7,5
30
30
25
E10 1996-1997, 986: CU Tiptronic;
1997-1998, 996: FDR;
1999-2001: PSM;
2002-2004: PSM.
7,5
30
30
25

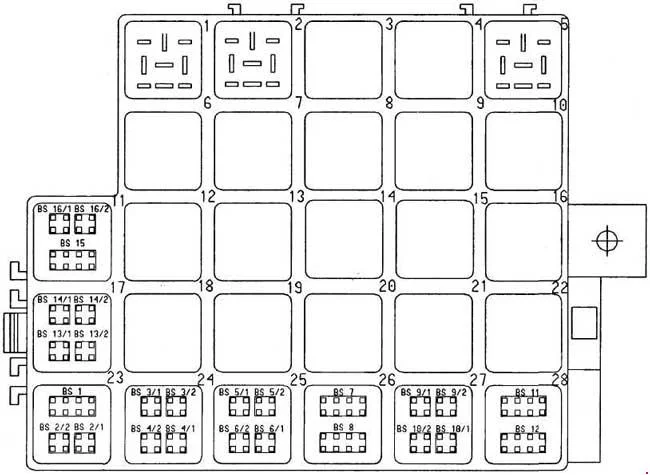

Skrzynka przekaźnikowa 1

Znajduje się nad panelem bezpieczników.

Porsche 911 (996) (1996-2004) - schematy bezpieczników i przekaźników

Rzeczywiste dla Porsche 986, dla innych modeli mogą się różnić
Numer Przekaźnik
1
2
3 Migacz
4 Odmgławiacz lusterka i tylnego okna
5 do 1997: Głośnik telefonu przełączającego
6 Światła do jazdy dziennej CU (podwójny przekaźnik)
7
8 Mycie reflektorów CU
9 Termin.XE
10 Klaksony dwukolorowe
12 USA/JAPONIA: Światło przeciwmgielne
13 Pompa paliwowa
14 Top zasilania CU (podwójny przekaźnik)
15
16 Przerywana kontrola wycieraczek
18 Uruchamianie ogrzewania
19 Wentylator chłodnicy 1 stopień 1
20 Wentylator chłodnicy 1 stopień 2
21 Wentylator chłodnicy 2 stopień 1
22 Wentylator chłodnicy 2 stopień 2

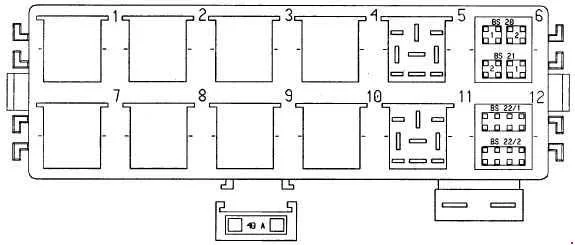

Skrzynka przekaźnikowa 2

Znajduje się za i pod tylnymi siedzeniami.

Porsche 911 (996) (1996-2004) - schematy bezpieczników i przekaźników

Rzeczywiste dla Porsche 986, dla innych modeli mogą się różnić
Numer Opis Ampery [A]
Pompa powietrza wtórnego (bezpiecznik) 40
1 Przekaźnik MFI+DI
2 do 1998: Zapłon/czujnik tlenu
3 Rozszerzenie spoilera
4 Sprężarka klimatyzacji
5
7 Uruchom blokadę
8 od 2000 r: Dmuchawa komory silnika
9 Wycofanie spoilera
10 Pompa powietrza wtórnego
11

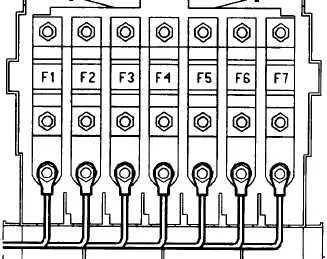

Bezpieczniki główne

Porsche 911 (996) (1996-2004) - schematy bezpieczników i przekaźników

Rzeczywiste dla Porsche 986, dla innych modeli mogą się różnić
Numer Opis
F1 PSM
F2 KOMPONENT NA POKŁADZIE Sieć 1
F3 KOMPONENT NA POKŁADZIE Sieć 2
F4 Blokada zapłonu
F5 Elektronika silnika
F6 KOMPONENT NA POKŁADZIE Sieć 3
F7 PSM
