W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche 924 z lat: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

Porsche 924 to sportowy samochód klasy średniej produkowany przez niemiecką markę Porsche w latach 1976-1988. Model ten został zaprojektowany przez firmę Porsche, lecz wyprodukowany przez koncern Volkswagena, z którego Porsche korzystało w celu obniżenia kosztów produkcji.

Porsche 924 był pierwszym Porsche z silnikiem umieszczonym z przodu. Na rynku dostępny był w kilku wersjach wyposażenia oraz z różnymi silnikami. Podstawowym jednostką był rzędowy czterocylindrowy silnik o pojemności 2.0 litra, który rozwijał moc 125 KM. Wersja Turbo miała turbodoładowany silnik o pojemności 2.0 litra i mocy 170 KM. W 1985 roku wprowadzono nowy silnik 2.5 litra, który generował moc 150 KM. Porsche 924 był sprzedawany z manualną skrzynią biegów lub z automatyczną skrzynią biegów.

Porsche 924 był popularny wśród entuzjastów motoryzacji ze względu na dobrą osiągi, łatwą obsługę i relatywnie niskie koszty eksploatacji. W 1977 roku model ten zdobył tytuł „Samochodu Roku” w Europie.

W 1985 roku Porsche wprowadziło na rynek model 924S, który miał zmodyfikowany silnik z Porsche 944. Był to jeden z ostatnich modeli 924, produkowany do 1988 roku. W sumie wyprodukowano około 150 000 egzemplarzy Porsche 924.

Mimo że Porsche 924 nie odniosło tak dużego sukcesu, jak niektóre inne modele marki, to wciąż cieszy się popularnością wśród miłośników motoryzacji, którzy doceniają go za świetne właściwości jezdne, doskonałą równowagę i poziom osiągów.

Zobacz także:  Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

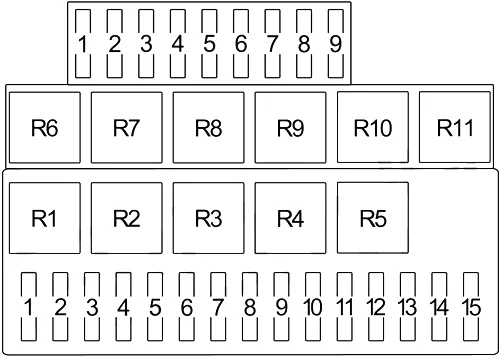

Typ 1

Porsche 924 (1976-1991) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 8 Światła mijania (lewe)
2 8 Światła mijania (prawe)
3 8 Światła drogowe (lewe)
4 8 Światła drogowe (prawe)
5 16 Dodatkowe światła drogowe
6 8 Światła stopu, awaryjny migacz, silnik ukrywania reflektorów
7 8 Zegar, oświetlenie wewnętrzne, zapalniczka do cygar, radio, oświetlenie bagażnika
8 8 Kierunkowskazy, światło ostrzegawcze hamulca
8 Światła stopu
9 8 Światła cofania, wycieraczka tylna, silnik lusterka zewnętrznego, kierunkowskazy kierunkowskazów
10 16 Wentylator świeżego powietrza
16 Ogrzewanie lusterek zewnętrznych, przewód sterujący odmgławiacza tylnej szyby
11 8 Wycieraczki przedniej szyby, pompa spryskiwacza
12 8 Oświetlenie tablicy rejestracyjnej, oświetlenie bagażnika, oświetlenie popielniczki, oświetlenie przyrządów i przełączników, oświetlenie schowka na rękawiczki
13 8 Znacznik boczny (prawy)
14 8 Boczny znacznik (lewy), oświetlenie komory silnika
15 16 Światła przeciwmgielne
8 Przednie światło przeciwmgielne
1 8 Chowane reflektory
16 Ukryty silnik reflektora
8 Klakson
2 16 Pompa paliwa, pomocniczy zawór powietrza, regulator ciśnienia sterującego, zawór częstotliwości (czujnik tlenu)
3 16 Wentylator chłodnicy, antena
16 Silnik dmuchawy
4 25 Odmgławiacz tylnej szyby
5 16 Wentylator skraplacza klimatyzacji
6 25 Sprężarka klimatyzacji, wentylator świeżego powietrza
7 8 Tylne światło przeciwmgielne
8 25 Zasilanie okna
16 Zasilanie okna
9 25 Podnoszony dach, silnik odblokowujący klapę tylną
25 Dmuchawa, silnik odblokowujący klapę tylną
Przekaźniki
R1 Most (termin. 56 – 56b)
Reflektor i światła mijania
R2 Dodatkowe światła drogowe
R3 Klakson
Dmuchacz
R4 Przerywana wycieraczka
R5 Kierunkowskazy/migacz awaryjny
R6 Wentylator chłodzący
Klakson
R7 Pompa paliwowa
System spryskiwaczy reflektorów
R8 System klimatyzacji (dmuchawa)
Światła przeciwmgielne
R9 System spryskiwaczy reflektorów
R10 Czas ostrzeżenia z gongiem (USA)
Kontrola monitorowania katalizatora (Japonia)
Ostrzeżenie o pasach bezpieczeństwa
R11 Odmgławiacz tylnej szyby i pasy bezpieczeństwa
Zobacz także:  Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników

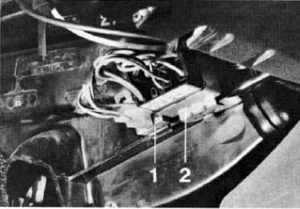

Modele z klimatyzacją mają dwa dodatkowe przekaźniki pod deską rozdzielczą obok konsoli środkowej.

Porsche 924 (1976-1991) - schematy bezpieczników i przekaźników
Numer Przekaźnik
1 Dmuchacz
2 System klimatyzacji

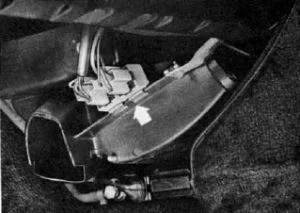

Porsche 924 (1976-1991) - schematy bezpieczników i przekaźników

Numer Przekaźnik
1 Radio
2 Zasilanie okna

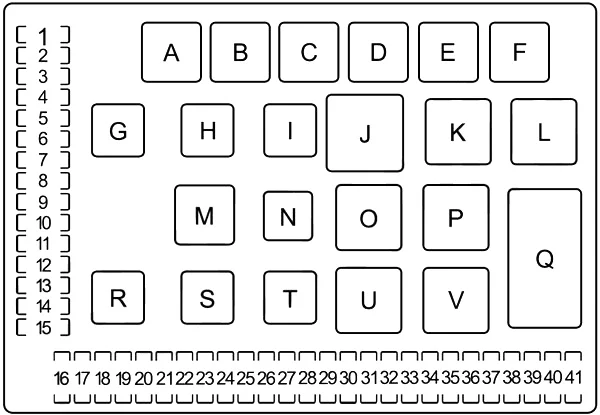

Typ 2

Porsche 924 (1976-1991) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 25 Podnoszony dach, wydanie hatchbacka
2 25 Silnik reflektora
3 15 Klakson
4 30 Zasilanie okna
5 15 Światła przeciwmgielne
6 30 Regulacja siedziska
7
8
9
10 25 Wentylator chłodzący nr 2
11 15 Zapalniczka, wydanie hatchbacka, zegar, wskaźnik paliwa, oświetlenie wnętrza schowka na rękawiczki
12
13 30 Tylny odmgławiacz, podgrzewane lusterko
14 30 Wentylator
15 25 Wentylator chłodzący nr 2
16 15 Silnik reflektora
17 7,5 Ogrzewanie, sprzęgło sprężarki klimatyzacji
18 7,5 Instrumenty, kontrola dachu, odbiór z hali, gong
19 15 Światło stopu, tempomat
20 7,5 Światła drogowe (lewe)
21 7,5 Światła drogowe (prawe)
22 7,5 Światła mijania (lewe)
23 7,5 Światła mijania (prawe)
24 30 Wycieraczka, podgrzewane dysze wycieraczek, przednia szyba i reflektor, pompa spryskiwacza
25 25 Ogrzewanie siedzenia
26
27
28 25 Zapasowe światło
29
30 7,5 Lewy tylny kierunkowskaz i światło boczne
31 7,5 Lewy przedni kierunkowskaz
32 7,5 Prawy przedni kierunkowskaz
33 7,5 Prawy tylny kierunkowskaz i światło boczne
34 15 Pompa paliwa, czujnik tlenu
35
36 7,5 Radio
37 7,5 Silnik reflektora
38 7,5 Oświetlenie instrumentu
39 7,5 Radio
40 7,5 Lewe oświetlenie parkingowe i prawe oświetlenie tablicy rejestracyjnej
41 7,5 Prawe parkowanie i lewe oświetlenie tablicy rejestracyjnej, oświetlenie komory silnika
Przekaźniki
A Sprężarka klimatyzacji
b Podpieranie dachu
C
D
E
F
g Światła przeciwmgielne
h Światła przeciwmgielne
i
J Ustalacz X
K System mycia reflektorów
L Gong, katalizator
m Mosty
n Zasilanie okna
O Brzęczyk
P Przerywane wycieraczki
Q Wentylator chłodzący
r Wentylator
S Ustalacz 15
T Gniazdo testowe tylnego okna i bezpiecznika
U Włącz migacz sygnału
V DME
