Peugeot Expert III i Traveller (2021-2023) – schematy bezpieczników i przekaźników

Rocznik 2021-2023
Zaktualizowano 11.07.2023
Peugeot Expert III i Traveller (2021-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Expert III i Traveller z lat: 2021, 2022, 2023.

Peugeot Expert III i Traveller to dwa modele samochodów dostawczych, które są częścią linii pojazdów użytkowych Peugeot. Oto kilka informacji o tych modelach:

Peugeot Expert III:

  • Peugeot Expert III to samochód dostawczy, który został wprowadzony na rynek w 2016 roku.
  • Jest dostępny w różnych wariantach nadwozia, w tym jako furgon, kombi oraz platforma pod zabudowę.
  • Expert III oferuje przestronne wnętrze z elastycznym układem siedzeń i dużą pojemnością bagażnika. Może pomieścić zarówno duże przedmioty, jak i służyć jako praktyczne miejsce pracy.
  • Wyposażony jest w różne systemy wspomagające, takie jak systemy bezpieczeństwa i asystencji kierowcy, które poprawiają komfort i bezpieczeństwo podczas jazdy.

Peugeot Traveller:

  • Peugeot Traveller to model oparty na bazie Expert III, który został zaprojektowany jako samochód wielofunkcyjny lub rodzinnie-vanowy.
  • Traveller oferuje przestronne i modularne wnętrze, które może pomieścić od 5 do 9 pasażerów, w zależności od konfiguracji siedzeń.
  • Wnętrze Travellera jest zaprojektowane w taki sposób, aby zapewnić komfort i wygodę podróżującym, a także oferuje wiele opcji dotyczących wyposażenia i systemów rozrywki.
  • Pod względem wyglądu, Traveller charakteryzuje się eleganckim designem, a także dostępny jest w różnych wariantach kolorystycznych i wykończeniowych.

Zarówno Peugeot Expert III, jak i Traveller są zaprojektowane, aby spełniać różne potrzeby biznesowe i osobowe. Oferują praktyczne rozwiązania przestrzenne, nowoczesne funkcje oraz wydajne i ekonomiczne silniki. Ważne jest jednak, aby zwrócić uwagę na konkretne specyfikacje i wyposażenie dostępne w różnych wersjach i rocznikach tych modeli, gdyż mogą się one różnić w zależności od regionu i preferencji klienta.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

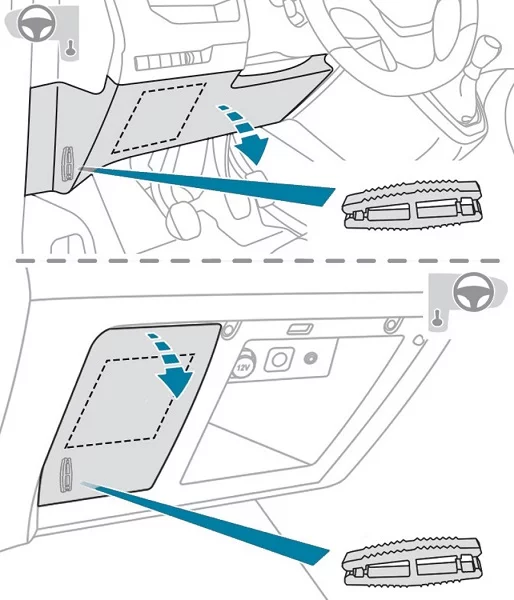

Skrzynki bezpieczników w desce rozdzielczej

Peugeot Expert III i Traveller (2021-2023) - schematy bezpieczników i przekaźników

Wersja 1 (Eco)

Peugeot Expert III i Traveller (2021-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F4

15

Sygnał dźwiękowy.

F5

20

Pompa spryskiwacza przedniej/tylnej szyby.

F6

20

Pompa spryskiwacza przedniej/tylnej szyby.

F7

10

Tylne gniazdo 12 V.

F8

20

Wycieraczka tylnej szyby pojedyncza lub podwójna.

F10/F11

30

Zamki wewnętrzne/zewnętrzne, przód i tył.

F14

5

Alarm, połączenie alarmowe i assistance.

F24

5

Ekran dotykowy;

Kamera cofania i wspomaganie parkowania.

F29

20

Radio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.

F32

15

Gniazdo akcesoriów 12 V z przodu.

Wersja 2 (Full)

Peugeot Expert III i Traveller (2021-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F5

5

Ekran dotykowy;

Kamera cofania i wspomaganie parkowania.

F8

20

Wycieraczka tylnej szyby pojedyncza lub podwójna.

F10/F11

30

Zamki wewnętrzne/zewnętrzne, przód i tył.

F12

3

Alarm.

F17

10

Tylne gniazdo 12 V.

F33

15

Gniazdo akcesoriów 12 V z przodu.

F36

20

Radio;

Ekran dotykowy;

Odtwarzacz CD;

Nawigacja.

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Peugeot Expert III i Traveller (2021-2023) - schematy bezpieczników i przekaźników

  • Zwolnić dwa zaczepy A.
  • Zdjąć pokrywę.
  • Wymienić bezpiecznik.
  • Po wymianie zamknąć starannie pokrywę, a następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.

Numer

Ampery [A]

Opis

F14

25

Pompa spryskiwacza przedniej i tylnej szyby.

F19

30

Silnik wycieraczek przedniej szyby.

F20

15

Pompa spryskiwacza przedniej i tylnej szyby.

F22

15

Sygnał dźwiękowy.

F23

15

Prawe światło drogowe

F24

15

Lewe światło drogowe.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
