W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 807 z lat: 2007, 2008, 2009.
Peugeot 807 to duży minivan produkowany przez francuską markę Peugeot w latach 2002-2014. Jest to samochód przeznaczony głównie dla rodzin, oferujący przestronne wnętrze, wygodne siedzenia oraz wiele opcji konfiguracji.
Wizualnie Peugeot 807 prezentuje się jako solidny i funkcjonalny samochód. Mimo swoich rozmiarów, ma proporcje dobrze zbalansowane i elegancki design, charakterystyczny dla modeli marki Peugeot. Przód pojazdu jest wyraźny, a tył zakończony jest praktycznymi drzwiami otwieranymi na boki, ułatwiającymi dostęp do bagażnika.
Wnętrze Peugeota 807 jest przestronne i może pomieścić do ośmiu pasażerów. Samochód oferuje różne konfiguracje foteli, które można składać i regulować, w zależności od potrzeb. Jest to szczególnie praktyczne, ponieważ umożliwia dostosowanie przestrzeni pasażerskiej do potrzeb przewożonych osób lub ładunku. Ponadto, 807 oferuje wiele praktycznych schowków i pojemników na drobne przedmioty.
Komfort jazdy w Peugeocie 807 jest zauważalny dzięki dobrze wyprofilowanym siedzeniom, które zapewniają odpowiednie podparcie i wygodę. Samochód może być wyposażony w różne funkcje, takie jak klimatyzacja, system audio, nawigacja satelitarna, podgrzewane fotele czy panoramiczny dach, co podnosi poziom komfortu dla kierowcy i pasażerów.
W zależności od wersji, Peugeot 807 był dostępny z różnymi silnikami benzynowymi i wysokoprężnymi, które zapewniały wystarczającą moc do swobodnej jazdy z pełnym obciążeniem.
Jeśli chodzi o bezpieczeństwo, Peugeot 807 wyposażony jest w systemy takie jak ABS, ESP, czujniki parkowania oraz wiele poduszek powietrznych, co zapewnia ochronę dla pasażerów podczas ewentualnych kolizji.
Podsumowując, Peugeot 807 to duży minivan idealny dla rodzin, które potrzebują przestronnego i funkcjonalnego samochodu. Oferuje wygodne wnętrze, praktyczne rozwiązania konfiguracyjne i różnorodne opcje wyposażenia. To nie tylko praktyczne auto, ale również zapewnia komfortową jazdę dla wszystkich pasażerów.

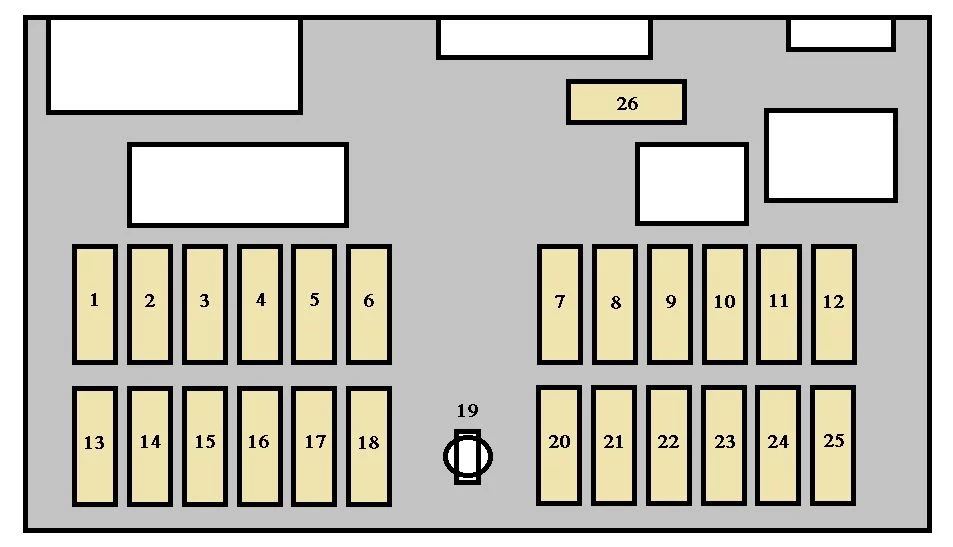

Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie: bezpieczniki znajdują się w dolnym schowku na desce rozdzielczej (po prawej stronie).
Pojazdy z kierownicą po prawej stronie: znajduje się pod deską rozdzielczą (po stronie kierowcy)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Tylna wycieraczka. |
| 2 | – | Nieużywany. |
| 3 | 5 | Jednostka sterująca poduszką powietrzną. |
| 4 | 10 | Czujnik kąta kierownicy;
Gniazdo diagnostyczne; Czujnik ESP; Klimatyzacja manualna; Przełącznik sprzęgła; Wysokość wiązki reflektorów; Pompa filtra cząstek stałych; Lusterko wewnętrzne elektrochromatyczne |
| 5 | 30 | Elektryczne lusterka;
Elektryczny silnik szyby. |
| 6 | 30 | Zasilanie przednich szyb elektrycznych;
1. rząd szyberdachu |
| 7 | 5 | Światła dzięki uprzejmości;
Oświetlenie schowka na rękawiczki; Oświetlenie lusterek dzięki uprzejmości. |
| 8 | 20 | Wyświetlacz wielofunkcyjny;
Syrena antykradzieżowa; Sprzęt audio; Zmieniarka płyt kompaktowych; Audio/telefon; Skrzynka bezpieczników przyczepy; Jednostka sterująca dodatku do oleju napędowego; Jednostka sterująca wykrywania niedopompowania opon; Jednostka sterująca modułu drzwi przesuwnych. |
| 9 | 30 | Zapalniczka. |
| 10 | 15 | Przełącznik kierownicy;
Skrzynka bezpieczników przyczepy. |
| 11 | 15 | Gniazdo diagnostyczne;
Wyłącznik zapłonu; Automatyczna skrzynia biegów. |
| 12 | 15 | Jednostka pamięci fotela kierowcy;
Elektryczny fotel pasażera; Jednostka sterująca poduszek powietrznych; Jednostka sterująca wspomagania parkowania; Przyciski drzwi przesuwnych |
| 13 | 5 | Skrzynka bezpieczników silnika;
Skrzynka bezpieczników przyczepy. |
| 14 | 15 | Czujnik deszczu;
Automatyczna klimatyzacja; Tablica przyrządów; Szyberdachy; Zespół świateł ostrzegawczych licznika kilometrów; Sterowanie audio-telematyką. |
| 15 | 30 | Blokowanie/odblokowywanie. |
| 16 | – | Nieużywany. |
| 17 | 40 | Podgrzewana tylna szyba. |

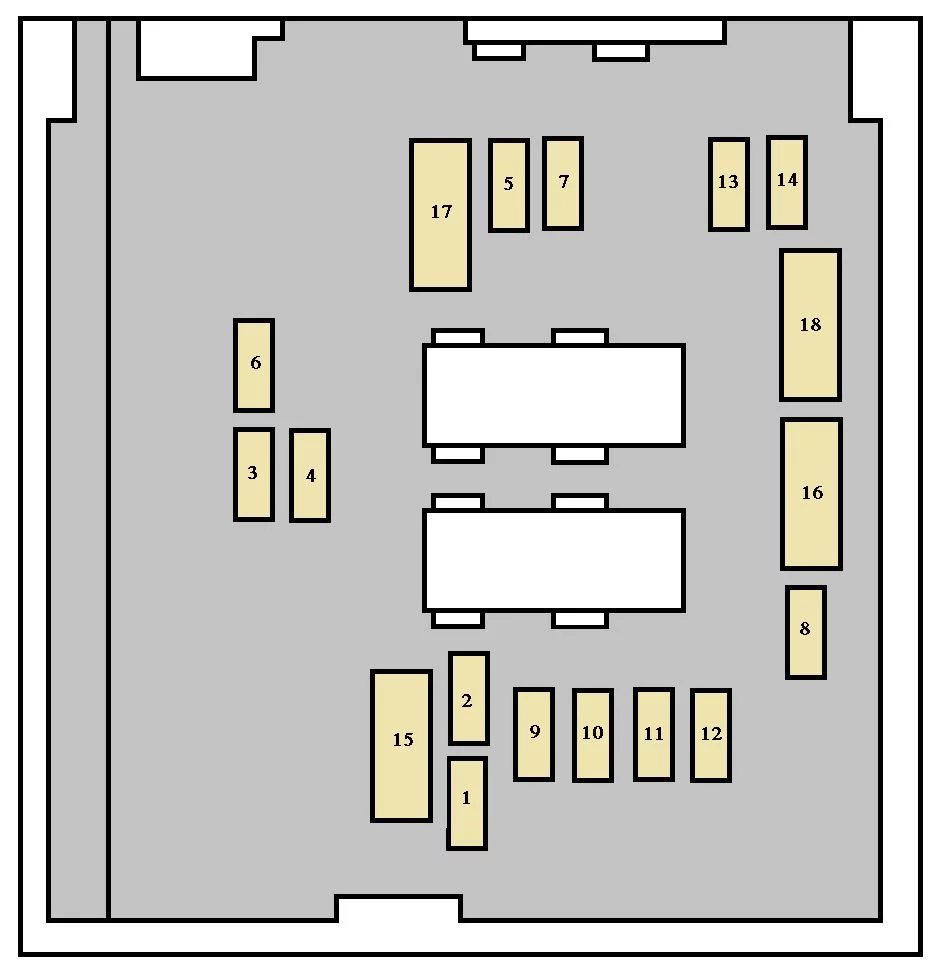

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Jednostka sterująca silnika;
Układy zasilania paliwem i powietrzem; Zespół wentylatora. |
| 2 | 15 | Klakson. |
| 3 | 10 | Przednia i tylna pompa spryskiwacza. |
| 4 | 20 | Pompa spryskiwacza reflektorów. |
| 5 | 15 | Układ zasilania paliwem. |
| 6 | 10 | Wspomaganie kierownicy;
Dodatkowy pedał hamulca; Jednostka sterująca automatycznej skrzyni biegów. |
| 7 | 10 | Układ hamulcowy (ABS/ESP). |
| 8 | 20 | Kontrola rozrusznika. |
| 9 | 10 | Jednostka sterująca silnika. |
| 10 | 30 | Systemy zasilania paliwem i powietrzem;
Systemy kontroli emisji. |
| 11 | 40 | Klimatyzacja z przodu. |
| 12 | 30 | Wycieraczki. |
| 13 | 40 | Wbudowany interfejs systemowy. |
| 14 | 30 | Nieużywany. |
| 1* | 50 | Dmuchawy do klimatyzacji. |
| 2* | 40 | Układ hamulcowy (ABS/ESP). |
| 3 * | 30 | Układ hamulcowy (ABS/ESP). |
| 4 * | 60 | Zasilanie wbudowanego interfejsu systemowego. |
| 5 * | 70 | Zasilanie wbudowanego interfejsu systemowego. |
| 6* | 20 | Dodatkowe ogrzewanie (Diesel). |
| 7 * | Nieużywany. | |
| 8* | Nieużywany. | |
| * Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT. |
Bezpieczniki na akumulatorze
Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 * | 40 | Elektryczne przesuwane drzwi boczne. |
| 2 * | 40 | Elektryczne przesuwane drzwi boczne. |
| 3 * | – | Nieużywany. |
| 4 * | 40 | Skrzynka bezpieczników przyczepy. |
| 31 | 5 | Główny wyłącznik hamulca. |
| 32 | 25 | Zapamiętywanie fotela kierowcy. |
| 33 | 25 | Zapamiętywanie miejsca pasażera. |
| 34 | 20 | Szyberdach rząd 3. |
| 35 | 20 | Szyberdach rząd 2. |
| 36 | 10 | Podgrzewany fotel pasażera. |
| 37 | 10 | Podgrzewany fotel kierowcy. |
| 38 | 15 | Światła drogowe (żarówka ksenonowa). |
| 39 | 20 | Akcesoria 12 V rząd 3. |
| 40 | 20 | Akcesoria 12 V rząd 2. |
| * Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT. |
