Peugeot 807 (2010-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 807 z lat: 2010, 2011, 2012, 2013, 2014. Peugeot 807 to duża minivan produkowana przez francuską markę Peugeot w latach 2002-2014. Jest to samochód przeznaczony dla rodzin i oferuje przestronne wnętrze oraz możliwość przewozu wielu pasażerów. Wizualnie Peugeot 807 prezentuje się jako […]

07/09/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 807 z lat: 2010, 2011, 2012, 2013, 2014.

Peugeot 807 to duża minivan produkowana przez francuską markę Peugeot w latach 2002-2014. Jest to samochód przeznaczony dla rodzin i oferuje przestronne wnętrze oraz możliwość przewozu wielu pasażerów.

Wizualnie Peugeot 807 prezentuje się jako duży i solidny minivan. Ma prosty, ale elegancki design, który charakteryzuje się płynnymi liniami i zaokrąglonymi kształtami. Dzięki swoim rozmiarom, 807 oferuje dużo miejsca dla pasażerów we wnętrzu oraz duży bagażnik, co sprawia, że jest idealny dla rodzin lub osób podróżujących w większych grupach.

Wnętrze Peugeota 807 jest przestronne i praktyczne. Może pomieścić od 5 do 7 pasażerów, w zależności od konfiguracji. Wersje z 7 miejscami mają trzy rzędy siedzeń, które można składać lub wyjmować w celu uzyskania większej przestrzeni bagażowej. Wersje wyższych specyfikacji mogą być wyposażone w skórzane fotele, klimatyzację dwustrefową, system multimedialny i wiele innych opcji.

Jeśli chodzi o osiągi, Peugeot 807 był dostępny z różnymi silnikami benzynowymi i wysokoprężnymi, które oferowały wystarczającą moc i elastyczność dla tak dużego samochodu. Napęd przenoszony był na przednie koła, a wybór skrzyni biegów obejmował zarówno manualne, jak i automatyczne.

Peugeot 807 oferuje również pewne rozwiązania z zakresu bezpieczeństwa. W zależności od wersji i rocznika produkcji, można znaleźć takie funkcje jak ABS, ESP, kontrola trakcji, systemy wspomagania hamowania, poduszki powietrzne oraz systemy monitorowania ciśnienia w oponach.

Zobacz także:  Peugeot Rifter (2018-2022) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 807 to przestronny i praktyczny minivan, który zapewnia dużą ilość miejsca dla pasażerów i bagażu. Jest to samochód idealny dla rodzin lub osób podróżujących w większych grupach. 807 oferuje wygodę, funkcjonalność i różnorodność opcji wyposażenia, co czyni go atrakcyjnym wyborem dla tych, którzy szukają dużego i praktycznego samochodu rodzinno-podróżnego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

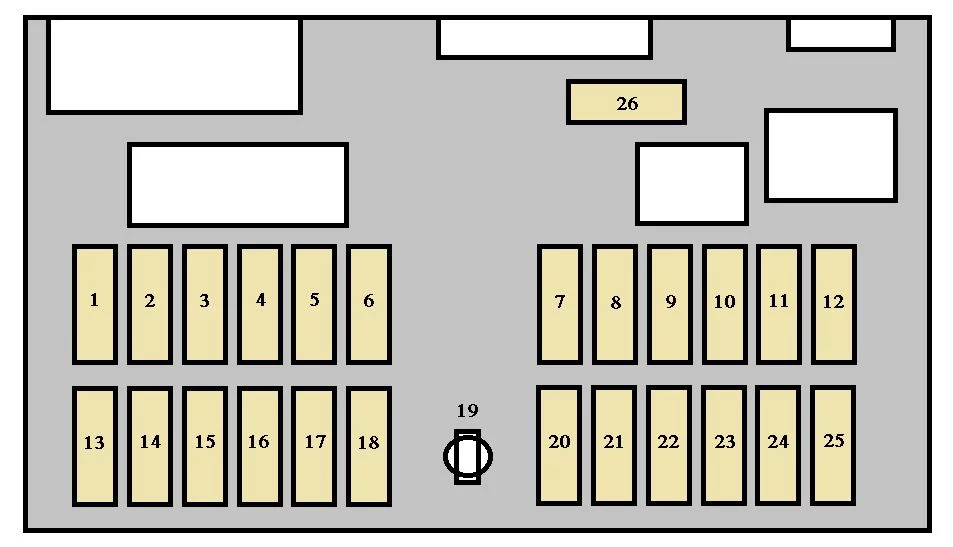

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: bezpieczniki znajdują się w dolnym schowku na desce rozdzielczej (po prawej stronie).

Pojazdy z kierownicą po prawej stronie: znajduje się pod deską rozdzielczą (po stronie kierowcy)

Peugeot 807 (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Tylna wycieraczka.
2 Nieużywany.
3 5 Jednostka sterująca poduszką powietrzną.
4 10 Czujnik kąta kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Klimatyzacja manualna;

Przełącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra emisji cząstek stałych;

Lusterko wewnętrzne elektrochromatyczne.

5 30 Elektryczne lusterka;

Elektryczny silnik szyby pasażera;

Szyberdach rząd 1.

6 30 Zasilanie przednich szyb elektrycznych.
7 5 Oświetlenie dzięki uprzejmości;

świetlenie schowka na rękawiczki;

świetlenie lusterka grzecznościowego;

świetlenie ekranu rozrywkowego wiersz 2.

8 20 Wyświetlacz wielofunkcyjny;

Syrena antykradzieżowa;

Sprzęt audio;

Zmieniarka płyt kompaktowych;

Audio/telefon;

Jednostka sterująca dodatku do oleju napędowego;

Jednostka sterująca wykrywania niedopompowania opon;

Jednostka sterująca modułu drzwi przesuwnych.

9 30 Zapalniczka.
10 15 Przełącznik kierownicy;

Skrzynka bezpieczników przyczepy.

11 15 Gniazdo diagnostyczne;

Wyłącznik zapłonu;

Automatyczna skrzynia biegów (4-biegowa).

12 15 Pamięć fotela kierowcy;

Elektryczny fotel pasażera;

Sterownik poduszek powietrznych;

Sterownik wspomagania parkowania;

Przyciski w drzwiach przesuwnych;

Zestaw głośnomówiący;

Automatyczna skrzynia biegów (6-biegowa).

13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.

14 15 Czujnik deszczu;

Automatyczna klimatyzacja;

Tablica przyrządów;

Szyberdachy;

Zespół świateł ostrzegawczych licznika kilometrów;

Sterowanie audio-telematyką.

15 30 Blokada zamka pasażera.
16 30 Blokowanie/odblokowywanie dostępów.
17 40 Podgrzewana tylna szyba.

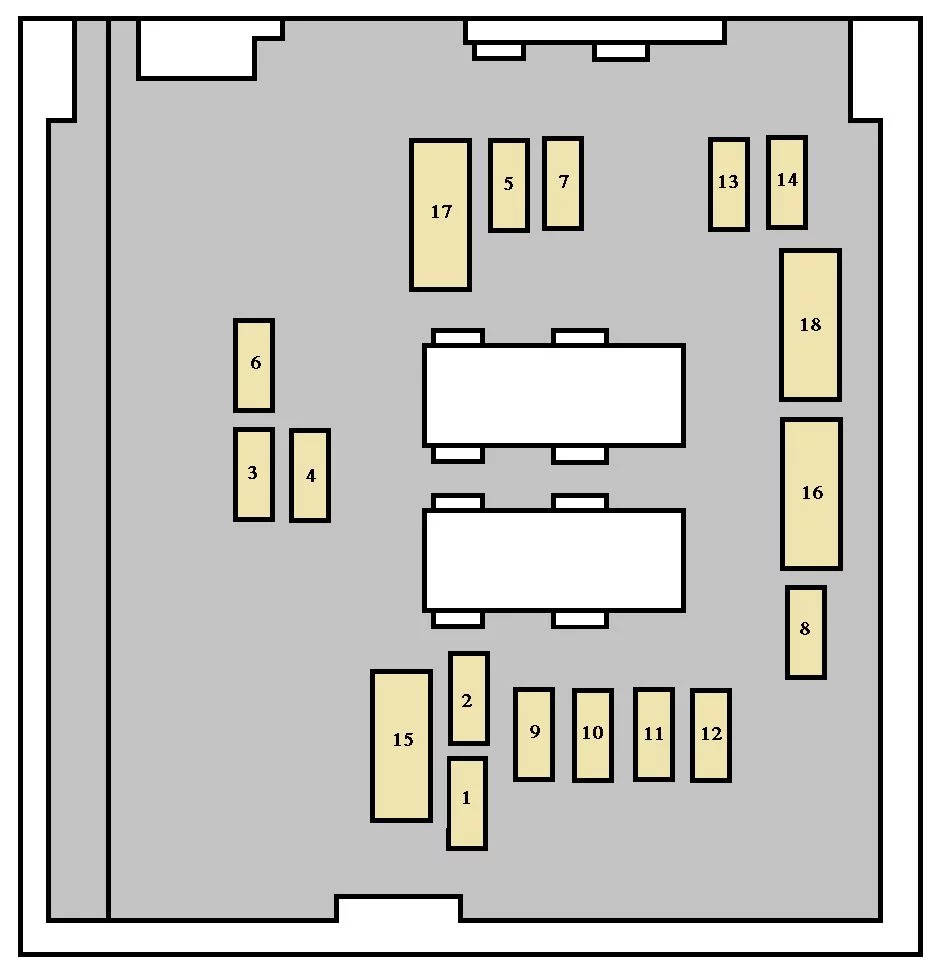

Komora silnika

Peugeot 807 (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Jednostka sterująca silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatorów.

2 15 Klakson.
3 10 Przednia i tylna pompa spryskiwacza.
4 20 Pompa spryskiwacza reflektorów.
5 15 Układ zasilania paliwem.
6 10 Wspomaganie kierownicy;

Dodatkowy pedał hamulca;

Sterownik automatycznej skrzyni biegów;

Czujnik przepływu powietrza;

Automatyczny korektor wiązki z żarówkami ksenonowymi.

7 10 Układ hamulcowy (ABS/ESP).
8 20 Kontrola rozrusznika.
9 10 Główny wyłącznik hamulca.
10 30 Systemy zasilania paliwem i powietrzem;

Systemy kontroli emisji.

11 40 Klimatyzacja z przodu.
12 30 Wycieraczki.
13 40 Wbudowany interfejs systemowy.
14 30 Nieużywany.
15 30 Sterowanie blokowaniem/odblokowywaniem/zamknięciem blokady przed dziećmi.

Bezpieczniki na akumulatorze

Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.

Peugeot 807 (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 40 Elektryczne przesuwane drzwi boczne.
2* 40 Elektryczne przesuwane drzwi boczne.
3* Nieużywany.
4* 40 Skrzynka bezpieczników przyczepy.
31 5 Główny wyłącznik hamulca.
32 25 Zapamiętywanie fotela kierowcy.
33 25 Zapamiętywanie miejsca pasażera.
34 20 Szyberdach rząd 3.
35 20 Szyberdach rząd 2.
36 10 Podgrzewany fotel pasażera.
37 10 Podgrzewany fotel kierowcy.
38 15 Nieużywany.
39 20 Akcesoria 12 V rząd 3.
40 20 Akcesoria 12 V rząd 2.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.
