W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 807 z lat: 2002, 2003, 2004.

Peugeot 807 to duży samochód wieloosobowy, który był produkowany przez francuską markę Peugeot w latach 2002-2014. Jest to model przeznaczony głównie dla rodzin i oferuje przestronne wnętrze oraz możliwość przewozu wielu pasażerów.

Zewnętrznie Peugeot 807 ma klasyczny wygląd vana lub minivana. Jest to duża i wysoka karoseria, która zapewnia dużo miejsca we wnętrzu. Posiada również przesuwane drzwi boczne, co ułatwia dostęp do tylnej części pojazdu. Pomimo swojego rozmiaru, 807 ma proporcje dobrze zbalansowane i estetyczny design.

Wnętrze Peugeota 807 oferuje wiele przestrzeni i możliwości konfiguracji siedzeń. Standardowo samochód może pomieścić do 7 lub 8 pasażerów, w zależności od wersji. Drugi i trzeci rząd siedzeń można składać lub zdejmować, co umożliwia elastyczną aranżację przestrzeni ładunkowej. Wersje wyższych specyfikacji mogą być również wyposażone w wygodne fotele z regulacją elektryczną, skórzaną tapicerkę i systemy multimedialne.

Jeśli chodzi o osiągi, Peugeot 807 oferuje różne silniki benzynowe i wysokoprężne. Moc silników i zużycie paliwa będą zależeć od konkretnego modelu i roku produkcji. Napęd jest przenoszony na przednie koła za pośrednictwem manualnej lub automatycznej skrzyni biegów.

Peugeot 807 był również wyposażony w różne funkcje bezpieczeństwa, takie jak systemy ABS, ESP, poduszki powietrzne oraz czujniki parkowania. Samochód ten był zaprojektowany, aby zapewnić bezpieczne i komfortowe podróżowanie dla wszystkich pasażerów.

Podsumowując, Peugeot 807 to duży samochód wieloosobowy, który oferuje przestronne wnętrze, elastyczną konfigurację siedzeń i wiele opcji wyposażenia. Jest to samochód idealny dla rodzin, które potrzebują dużo miejsca i komfortowej podróży dla wielu pasażerów.

Zobacz także:  Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

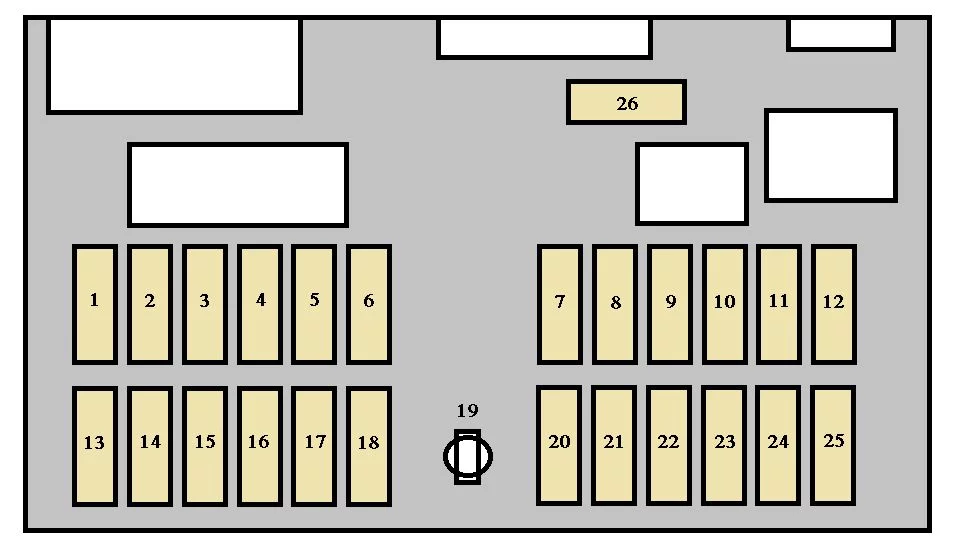

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: bezpieczniki znajdują się w dolnym schowku na desce rozdzielczej (po prawej stronie).

Pojazdy z kierownicą po prawej stronie: znajduje się pod deską rozdzielczą (po stronie kierowcy)

Peugeot 807 (2002-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Tylne światło przeciwmgielne.
2 15 A Wycieraczka tylnej szyby.
4 15 A Zasilanie funkcji przez wbudowany interfejs systemowy.
5 10 A Lewe światło hamowania.
7 20 A Czytniki map;

Zapalniczka;

Oświetlenie dolnego schowka pasażera;

Elektrochromowane lusterko wewnętrzne.

9 30 A Przednie szyby elektryczne;

Przedni szyberdach.

10 20 A Gniazdo diagnostyczne;

Gniazdo przyczepy.

11 15 A Alarm;

Telematyka;

Sprzęt audio;

Wyświetlacze wielofunkcyjne;

Elementy sterujące na kierownicy;

Filtr emisji cząstek stałych.

12 10 A Światła po prawej stronie;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie panelu klimatyzacji;

Światła dodatkowe.

14 30 A Centralny zamek;

Deadlocking.

15 30 A Tylne szyby.
16 5 A Zasilanie jednostki sterującej poduszek powietrznych za pośrednictwem wbudowanego interfejsu systemowego
17 15 A Prawe światło hamowania;

Trzecie światło hamowania;

Światła hamowania przyczepy.

18 10 A Zasilanie gniazda diagnostycznego;

Przełączniki pedału hamulca i sprzęgła.

19 40 A Bocznik PARC.
20 10 A Zasilanie sprzętu audio przez wbudowany interfejs systemowy.
22 10 A Światła lewe;

Światła boczne przyczepy.

23 15 A Syrena alarmowa;

Jednostka sterująca automatycznej skrzyni biegów.

24 15 A Zasilanie wspomagania parkowania tyłem przez wbudowany interfejs systemowy.
26 40 A Podgrzewana tylna szyba.

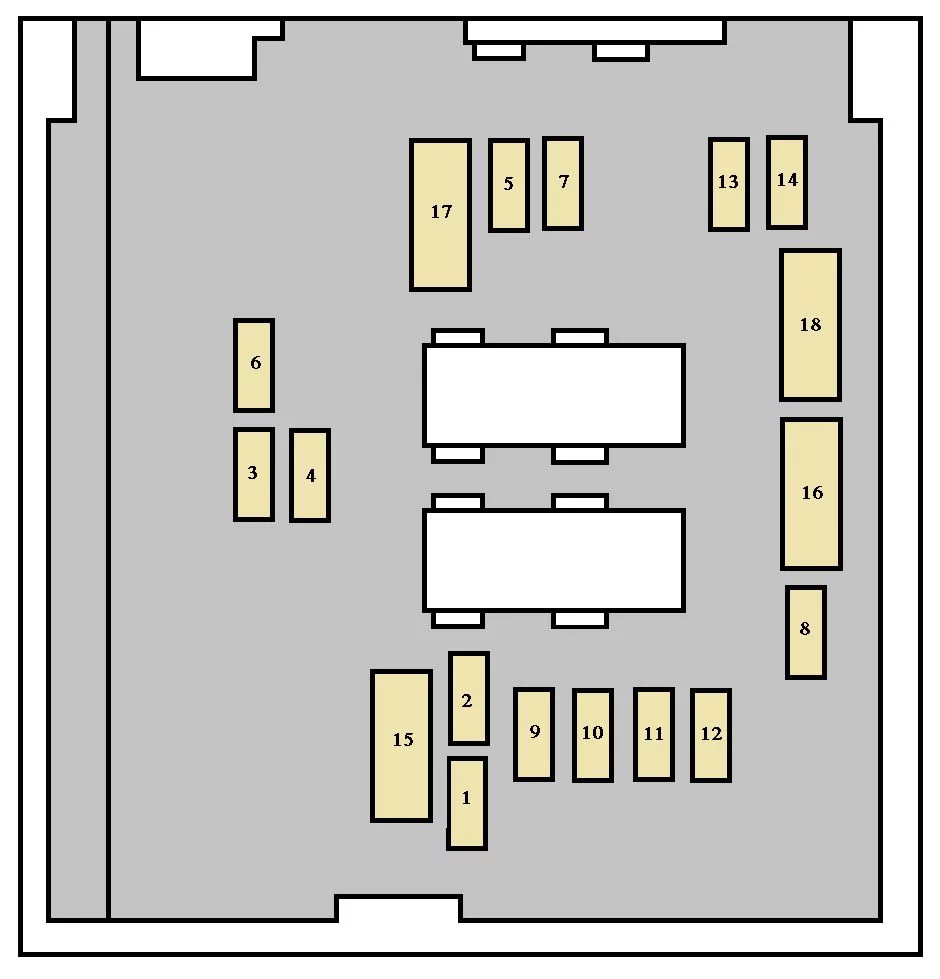

Komora silnika

Peugeot 807 (2002-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Przełącznik świateł cofania ręcznej skrzyni biegów;

Reflektory ksenonowe;

Sterowanie przekaźnikiem zespołu wentylatora;

Poziom płynu chłodzącego silnik;

Nagrzewnica oleju lub zespół podgrzewania wstępnego (Diesel);

Czujnik prędkości pojazdu;

Czujnik przepływu powietrza (Diesel).

2 15 A Pompa paliwa;

Zawory elektromagnetyczne recyrkulacji spalin i regulacji ciśnienia turbo (Diesel).

3 10 A Jednostka sterująca ABS lub ESP.
4 10 A Dodatnie zasilanie obudowy przewodów silnika zapłonu
5 10 A Nieużywany lub wtryskiwacz filtra cząstek stałych (Diesel);

Jednostka sterująca filtra cząstek stałych (Diesel).

6 15 A Przednie światła przeciwmgielne.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Zasilanie przez przekaźnik obudowy okablowania silnika —

Sterowanie przekaźnikiem zespołu wentylatora (Diesel) —

Regulacja wysokiego ciśnienia oleju napędowego;

Zawory elektromagnetyczne recyrkulacji spalin (Diesel).

9 15 A Światło mijania lewe;

Regulacja wysokości reflektorów.

10 15 A Światło mijania prawe.
11 10 A Światła drogowe lewe.
12 10 A Prawe światło drogowe.
13 15 A Klakson.
14 10 A Przednia i tylna pompa spryskiwacza.
15 30 A Czujnik tlenu;

Wtryskiwacze;

Cewka zapłonowa;

Elektrozawory pochłaniacza, rozrządu i recyrkulacji spalin (benzyna);

Elektrozawór pompy wtryskowej (Diesel).

16 30 A Nieużywana lub pompa powietrza (benzyna).
17 30 A Przednia wycieraczka.
18 40 A Dodatkowe dmuchawy.
1* 50 A Zespół wentylatora (wysoka prędkość).
2 – 50 A Jednostka sterująca ABS lub jednostka sterująca ESP.
3* 30 A Nieużywany lub Elektrozawór ESP;

Dodatkowe ogrzewanie (Diesel).

4* 60 A Zasilanie interfejsu systemów wbudowanych 1.
5* 70 A Zasilanie interfejsu systemów wbudowanych 2.
6* 30 A Zespół wentylatora (niska prędkość).
7* 40 A Immobilizer elektroniczny.
8* 50 A Dmuchawy do klimatyzacji.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.

Bezpieczniki na akumulatorze

Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.

Peugeot 807 (2002-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 40 A Drzwi boczne rozsuwane elektrycznie prawe.
2* 40 A Drzwi boczne przesuwne elektrycznie lewe.
3* 30 A Wzmacniacz HI-FI.
4* 30 A Nie używany lub Dodatkowe ogrzewanie (Diesel).
29 Nieużywany.
30 Nieużywany.
31 Nieużywany.
32 25 A Elektryczny fotel kierowcy.
33 25 A Fotel pasażera sterowany elektrycznie.
34 20 A Szyberdach w trzecim rzędzie.
35 20 A Okno dachowe drugiego rzędu.
36 10 A Podgrzewany fotel pasażera.
37 10 A Podgrzewany fotel kierowcy.
38 15 A Elektryczna blokada dziecięca.
39 20 A Gniazdo akcesoriów 12V trzeciego rzędu.
40 20 A Gniazdo akcesoriów 12V drugiego rzędu.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.
