Peugeot 307 (2005-2006) – schematy bezpieczników i przekaźników

Rocznik 2005-2006
Zaktualizowano 6.07.2023
Peugeot 307 (2005-2006) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 307 z lat: 2005, 2006.

Peugeot 307 (2005-2006) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 307 (2005-2006):

  1. Design: Peugeot 307 (2005-2006) ma nowoczesny i atrakcyjny design. Samochód posiada dynamiczne linie, proporcje harmonijne i charakterystyczne detale, które nadają mu indywidualny charakter. Dostępne są różne wersje nadwozia, takie jak hatchback, sedan i kombi, co daje możliwość wyboru odpowiedniej opcji zgodnie z preferencjami i potrzebami.
  2. Wnętrze: Wnętrze Peugeota 307 (2005-2006) oferuje przestronność, funkcjonalność i wygodę. Deska rozdzielcza jest ergonomiczna, a materiały wykończeniowe są solidne. Samochód zapewnia komfortowe miejsca dla kierowcy i pasażerów, a elastyczne opcje konfiguracji wnętrza umożliwiają dostosowanie go do indywidualnych potrzeb.
  3. Silniki: Peugeot 307 (2005-2006) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, a silniki dieselowe są ekonomiczne i oszczędne. Wybór silnika zależy od preferencji i oczekiwań użytkownika, uwzględniając zarówno osiągi, jak i zużycie paliwa.
  4. Wyposażenie: Peugeot 307 (2005-2006) może być wyposażony w różne funkcje i opcje wyposażenia, w zależności od wersji i pakietów. Dostępne są takie elementy jak klimatyzacja, system multimedialny, elektrycznie sterowane szyby i lusterka, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych funkcji, które podnoszą komfort i użytkowość.
  5. Bezpieczeństwo: Peugeot 307 (2005-2006) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne (w niektórych wersjach). Warto jednak pamiętać, że standardy bezpieczeństwa samochodów z tamtego okresu mogą różnić się od obecnych standardów, dlatego zawsze należy zachować ostrożność i stosować się do przepisów drogowych.
  6. Jazda: Peugeot 307 (2005-2006) oferuje komfortową jazdę i dobre właściwości jezdne. Samochód jest stabilny, łatwy w prowadzeniu i dobrze wyważony. Precyzyjne układy kierownicze i zawieszenie przyczyniają się do pewności i kontroli nadpojazdem zarówno na drogach miejskich, jak i poza nimi. Peugeot 307 (2005-2006) oferuje również dobrą manewrowość, dzięki której jest łatwy do parkowania i poruszania się w mieście.

Podsumowując, Peugeot 307 (2005-2006) to kompaktowy samochód, który oferuje atrakcyjny design, przestronne wnętrze, różnorodne opcje silnikowe oraz podstawowe systemy bezpieczeństwa. Jest to samochód, który cieszył się popularnością w swoim czasie i nadal może być dobrym wyborem dla osób poszukujących wygodnego i niezawodnego pojazdu. Przed zakupem zalecamy dokładne sprawdzenie stanu i historii konkretnego egzemplarza, aby upewnić się, że spełnia oczekiwania i jest w dobrym stanie technicznym.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

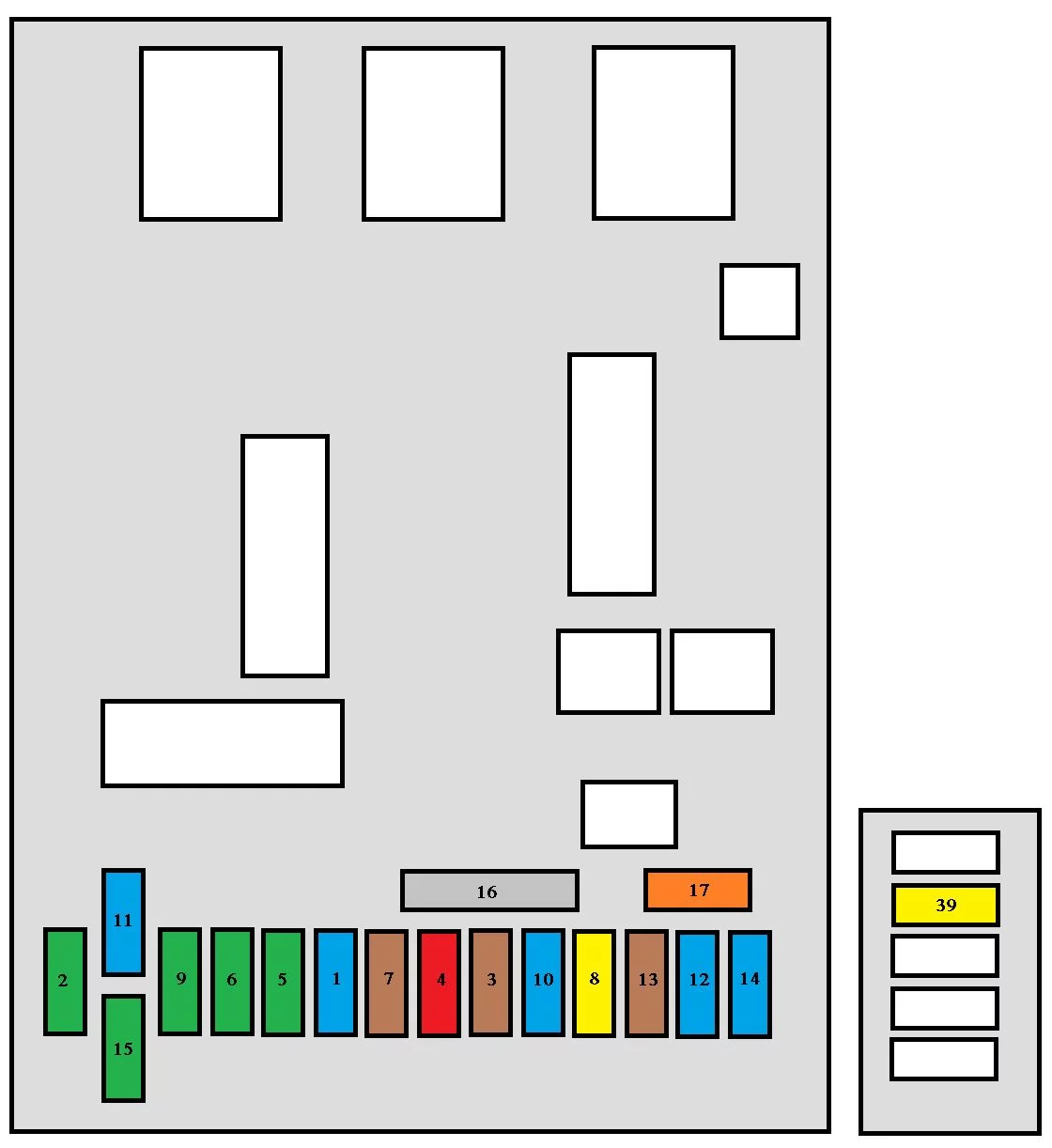

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Odkręć śrubę o ćwierć obrotu monetą, a następnie pociągnij za uchwyt, aby otworzyć pokrywę i uzyskać dostęp do bezpieczników.

Pojazdy z kierownicą po prawej stronie: znajduje się w schowku na rękawiczki (po stronie pasażera).

Otwórz pokrywę schowka, aby uzyskać dostęp.

Peugeot 307 (2005-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Tylna wycieraczka.
F2 30 A Blokowanie i zakleszczenie.
F3 5 A Zespół poduszek powietrznych i napinaczy.
F4 10 A Przełączniki pedału hamulca (STOP) i sprzęgła;

Przełącznik poziomu płynu chłodzącego silnik;

Czujnik kąta skrętu kierownicy;

Czujnik dwufunkcyjny ESP;

Pompa filtra cząstek stałych;

Gniazdo diagnostyczne;

Lusterko elektrochromatyczne.

F5 30 A Elektrycznie sterowane szyby przednie;

Szyberdach;

Podgrzewane lusterka.

F6 30 A Tylne szyby elektryczne.
F7 DA Lampki sufitowe przednie i tylne;

Lampki do czytania mapy;

Oświetlenie schowka.

F8 20 A Sprzęt audio;

Audio/telefon;

Wyświetlacz wielofunkcyjny;

Syrena alarmowa;

Centrala alarmowa;

Tylne gniazdo 12 V;

Skrzynka bezpieczników przyczepy;

Moduł nauki jazdy.

F9 30 A Przednie gniazdo 12V.
F10 15 A Sterownik automatycznej skrzyni biegów;

Sterownik niedopompowania opon;

Wyłącznik STOP.

F11 15 A Gniazdo diagnostyczne;

Filtr cząstek stałych;

Wyłącznik zapłonu niskoprądowego.

F12 15 A Moduł nauki jazdy.
F13 5 A Skrzynka bezpieczników silnika;

Czujnik deszczu i jasności.

F14 15 A Skrzynka bezpieczników przyczepy;

Tablica przyrządów;

Zespół poduszek powietrznych;

Automatyczna klimatyzacja;

Zestaw głośnomówiący.

F15 30 A Blokowanie i zakleszczenie.
F 16 Bocznik PARC.
F17 40 A Podgrzewana tylna szyba.
F39 20 A Podgrzewane siedzenia

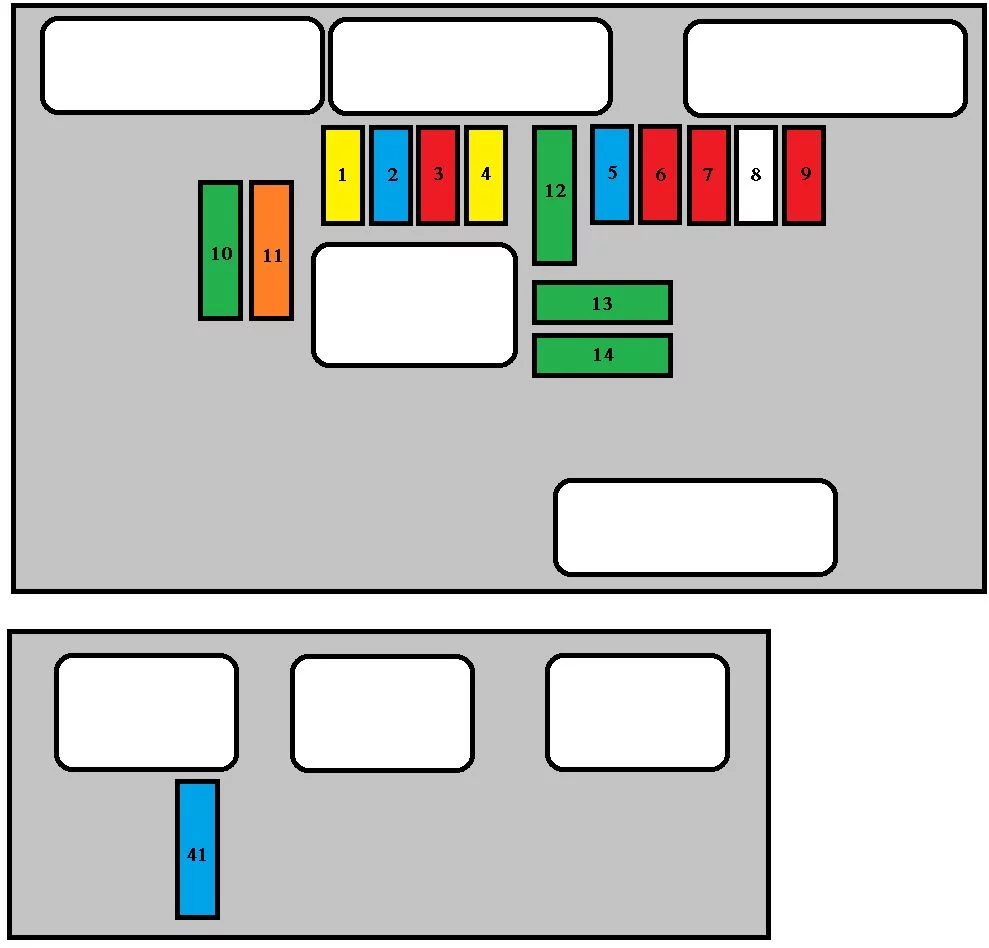

Komora silnika

Peugeot 307 (2005-2006) - schematy bezpieczników i przekaźników

LUB

Numer Ampery [A] Opis
F1 20 A Zasilanie przekaźnika wysokiej prędkości jednostki sterującej silnika i zespołu wentylatora.
F2 15 A Klakson.
F3 10 A Spryskiwacz przód i tył.
F4 20 A Spryskiwacz reflektorów.
F5 15 A Pompa paliwa i elektrozawór odpowietrzania kanistra.
F6 10 A Jednostka sterująca automatycznej skrzyni biegów;

Sterowanie blokadą dźwigni automatycznej skrzyni biegów;

Przełącznik sterowania pchaniem;

Przekaźnik wysokiej prędkości zespołu wentylatora.

F7 10 A Sterownik ABS/ESP;

Sterownik zespołu elektropompy wspomagania kierownicy.

F8 20 A Stacyjka.
F9 10 A Dodatkowa jednostka grzewcza (Diesel);

Przełącznik poziomu płynu chłodzącego.

F10 30 A Siłowniki sterownika silnika (cewka zapłonowa, elektrozawory, sondy lambda, sterowniki, wtryskiwacze, grzałki).
F11 40 A Dmuchawa klimatyzacji.
F12 30 A Wycieraczki szyby przedniej o niskiej/wysokiej prędkości.
F13 40 A Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 A Pompa powietrza (benzyna 2 litry).
F15 10 A Prawy reflektor świateł drogowych.
F 16 10 A Reflektor świateł drogowych lewy.
F17 15 A Lewy reflektor mijania.
F18 15 A Prawy reflektor mijania.
MF1* 30 A Wentylator 200 W.
MF1* 50 A Wentylator 400 W i 460 W.
MF2* 30 A Pompa ABS/ESP.
MF3* 30 A Zawory elektromagnetyczne ABS/ESP.
MF4* 80 A Wbudowane zasilanie interfejsów systemów.
MF5* 80 A Wbudowane zasilanie interfejsów systemów.
MF6* 80 A Skrzynka bezpieczników w przedziale pasażerskim.
MF8* 70 A Zespół elektropompy wspomagania kierownicy.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonane przez ASO PEUGEOT.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
