W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 307 z lat: 2004.

Peugeot 307 (2004) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 307 (2004):

  1. Design: Peugeot 307 (2004) ma nowoczesny i atrakcyjny design. Samochód posiada dynamiczne linie, proporcje harmonijne i charakterystyczne detale, które nadają mu indywidualny charakter. Dostępne są różne wersje nadwozia, takie jak hatchback, sedan i kombi, co daje możliwość wyboru odpowiedniej opcji zgodnie z preferencjami i potrzebami.
  2. Wnętrze: Wnętrze Peugeota 307 (2004) oferuje przestronność, funkcjonalność i wygodę. Deska rozdzielcza jest ergonomiczna, a materiały wykończeniowe są solidne. Samochód zapewnia komfortowe miejsca dla kierowcy i pasażerów, a elastyczne opcje konfiguracji wnętrza umożliwiają dostosowanie go do indywidualnych potrzeb.
  3. Silniki: Peugeot 307 (2004) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, a silniki dieselowe są ekonomiczne i oszczędne. Wybór silnika zależy od preferencji i oczekiwań użytkownika, uwzględniając zarówno osiągi, jak i zużycie paliwa.
  4. Wyposażenie: Peugeot 307 (2004) może być wyposażony w różne funkcje i opcje wyposażenia, w zależności od wersji i pakietów. Dostępne są takie elementy jak klimatyzacja, system multimedialny, elektrycznie sterowane szyby i lusterka, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych funkcji, które podnoszą komfort i użytkowość.
  5. Bezpieczeństwo: Peugeot 307 (2004) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne (w niektórych wersjach). Warto jednak pamiętać, że standardy bezpieczeństwa samochodów z tamtego okresu mogą różnić się od obecnych standardów, dlatego zawsze należy zachować ostrożność i stosować się do przepisów drogowych.
  6. Jazda: Peugeot 307 (2004) oferuje komfortową jazdę i dobre właściwości jezdne. Samochód jest stabilny, łatwy w prowadzeniu i dobrze wyważony. Precyzyjne układy kierownicze i zawieszenie przyczyniają się do pewności i kontroli nad pojazdem zarówno na drogach miejskich, jak i poza nimi.
Zobacz także:  Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 307 (2004) to kompaktowy samochód, który oferuje atrakcyjny design, przestronne wnętrze, różnorodne opcje silnikowe oraz podstawowe systemy bezpieczeństwa. Jest to samochód, który cieszył się popularnością w swoim czasie i nadal może być dobrym wyborem dla osób poszukujących wygodnego i niezawodnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

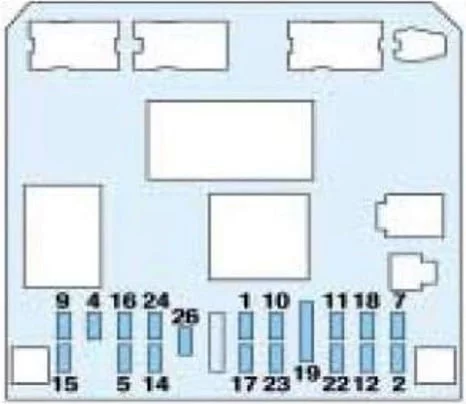

Skrzynka bezpieczników deski rozdzielczej

Peugeot 307 (2004) - schematy bezpieczników i przekaźników



lub
Peugeot 307 (2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Tylne światło przeciwmgielne.
2 15 A Wycieraczka tylnej szyby.
4 15 A Elektrycznie sterowana szyba przednia;

Szyberdach.

5 15 A Lewe światło hamowania wraz z przyczepą.
7 20 A Tylna lampka sufitowa;

Przednia lampka sufitowa;

Lampki do czytania mapy;

Przednie gniazdo 12 V;

Oświetlenie schowka.

9 30 A Przednie szyby elektryczne;

Przednie szyby automatyczne;

Szyberdach.

10 15 A Gniazdo diagnostyczne;

Tylne gniazdo 12 V;

Przyczepa.

11 20 A Sprzęt audio;

Wyświetlacz wielofunkcyjny;

Elementy sterujące na kierownicy;

Automatyczna skrzynia biegów.

12 10 A Oświetlenie boczne przednie prawe i tylne prawe;

Oświetlenie tablicy rejestracyjnej i przyczepy;

Oświetlenie centralnego zamka/alarmu/świateł awaryjnych/przełączników ESP;

Oświetlenie klimatyzacji/popielniczki;

Oświetlenie przełączników automatycznej skrzyni biegów;

Zapalniczka.

14 30 A Sterowanie otwieraniem/zamykaniem drzwi;

Sterowanie blokadą zamków.

15 30 A Elektryczne tylne szyby obsługiwane przez prasę.
16 10 A Skrzynka bezpieczników silnika;

Alarm;

Filtr cząstek stałych;

Elementy sterujące na kierownicy;

Poduszki powietrzne.

17 10 A Tylne prawe światło hamowania;

Trzecie światło hamowania.

18 10 A Gniazdo diagnostyczne;

Elementy sterujące na kierownicy;

Elektrochromatyczne lusterko wewnętrzne;

Przełączniki pedału hamulca (stop) i sprzęgła;

Przełącznik poziomu płynu chłodzącego;

Drugi przełącznik hamulca.

19 30 A Bocznik PARC.
22 10 A Oświetlenie boczne przednie lewe i tylne lewe;

Oświetlenie tablicy rejestracyjnej i przyczepy.

23 15 A Syrena alarmowa;

Wewnętrzna centrala alarmowa.

24 15 A Tablica przyrządów;

Sprzęt audio;

Wyświetlacz wielofunkcyjny;

Klimatyzacja;

Wspomaganie parkowania tyłem;

Czujnik deszczu i jasności.

26 30 A Podgrzewana tylna szyba.
27 10 A Poduszki powietrzne (bezpiecznik umieszczony na suficie skrzynki bezpieczników)

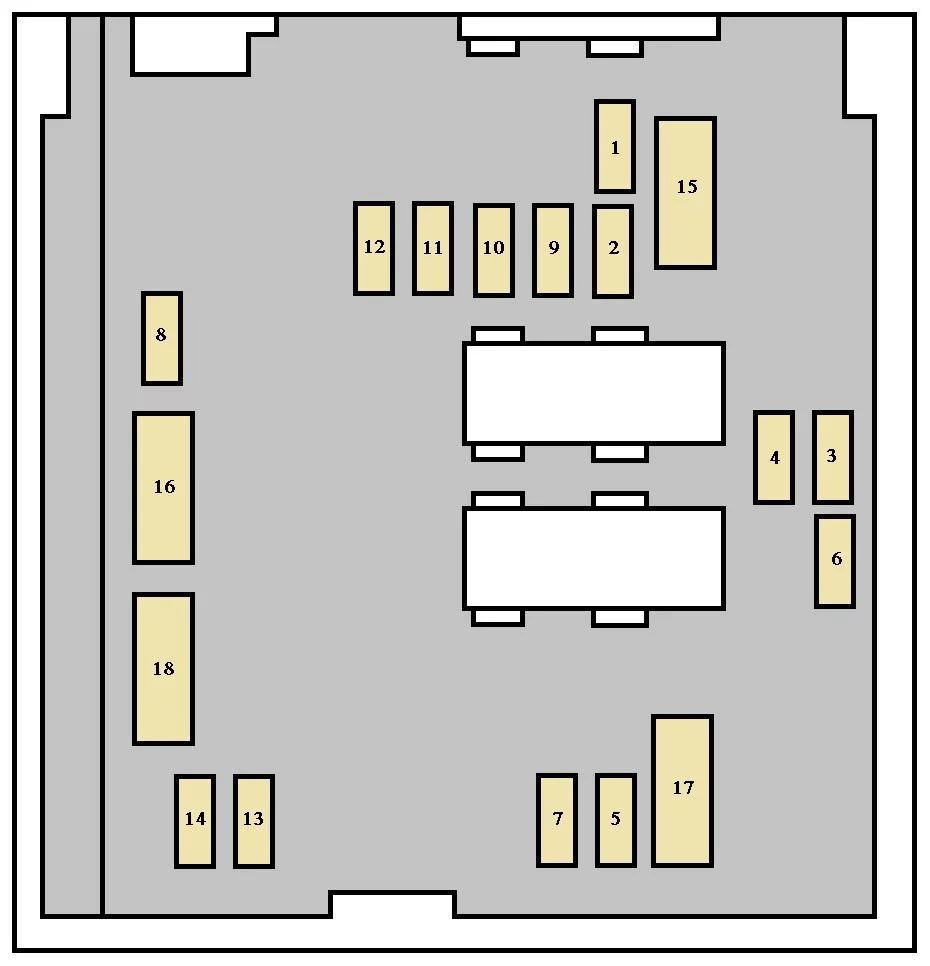

Komora silnika

Peugeot 307 (2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Przełącznik świateł cofania automatycznej skrzyni biegów;

Sterowanie przekaźnikiem blokady rozruchu automatycznej skrzyni biegów;

Przełącznik świateł cofania ręcznej skrzyni biegów;

Czujnik prędkości pojazdu;

Czujnik wody w oleju napędowym.

2 15 A Elektrozawór kanistra;

Pompa paliwa.

3 10 A Sterownik wspomagania kierownicy;

Sterownik ABS lub ESP.

4 10 A Sterownik wtrysku;

Sterowanie przekaźnikiem zespołu wentylatora;

Sterowanie przekaźnikiem dodatkowego ogrzewania;

Sterownik automatycznej skrzyni biegów;

Sterowanie sekwencyjne automatycznej skrzyni biegów;

Przekaźnik blokady zmiany biegów automatycznej skrzyni biegów.

5 15 A Jednostka sterująca filtra cząstek stałych.
6 15 A Przednie światła przeciwmgielne.
7 20 A Nieużywany.
8 20 A Sterowanie przekaźnikiem zespołu wentylatora;

Zasilanie zespołu sterującego sterowania silnikiem;

Pompa wtryskowa (Diesel).

9 15 A Światło mijania lewe.
10 15 A Światło mijania prawe.
11 10 A Prawe światło drogowe.
12 10 A Światła drogowe lewe.
13 15 A Klakson.
14 10 A Pompy spryskiwaczy przedniej i tylnej szyby.
15 30 A Czujniki tlenu;

Elektrozawór recyrkulacji spalin;

Cewka zapłonowa;

Regulator wysokiego ciśnienia oleju napędowego;

Zasilanie wtryskiwaczy (benzyna);

Sterownik podgrzewania wstępnego;

Czujnik przepływu powietrza (Diesel);

Sterownik silnika (Diesel);

Pompa wtryskowa (Diesel);

Nagrzewnica na olej napędowy.

16 30 A Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów.
17 30 A Niska/wysoka prędkość wycieraczki przedniej.
18 40 A Dmuchawa klimatyzacji.
1* 50 A Wentylator o mocy 460 W.
1* 30 A Wentylator 200 W.
2* 30 A Silnik pompy ESP/ABS.
3* 30 A Zawory elektromagnetyczne ESP/ABS.
4* 70 A Zasilanie wbudowanego interfejsu systemowego.
5* 70 A Zasilanie wbudowanego interfejsu systemowego.
6* 20 A Nieużywany.
7* 30 A Stacyjka, zasilanie.
8* 70 A Zespół elektropompy wspomagania kierownicy.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maksymalnych muszą być wykonywane przez ASO PEUGEOT.
