Peugeot 207 (2011-2013) – schematy bezpieczników i przekaźników

Rocznik 2011-2013
Zaktualizowano 5.07.2023
Peugeot 207 (2011-2013) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 207 z lat: 2011, 2012, 2013.

Peugeot 207 (2011-2013) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 207 (2011-2013):

  1. Design: Peugeot 207 (2011-2013) posiada nowoczesny i dynamiczny design, który jest odświeżeniem poprzednich wersji. Samochód charakteryzuje się smukłą sylwetką, atrakcyjnymi liniami i charakterystycznymi detalami. Przednia część samochodu ma wyrazisty grillen i reflektory, a tylna część jest elegancka i harmonijna.
  2. Wnętrze: Wnętrze Peugeota 207 (2011-2013) jest ergonomiczne i dobrze zaprojektowane. Deska rozdzielcza jest intuicyjna w obsłudze, a materiały wykończeniowe są solidne i estetyczne. Samochód oferuje odpowiednią przestrzeń dla kierowcy i pasażerów, zarówno na przednich, jak i tylnych siedzeniach.
  3. Silniki: Peugeot 207 (2011-2013) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrym osiągiem i elastycznością, zapewniając dynamiczną jazdę. Silniki dieselowe są ekonomiczne i oferują oszczędność paliwa.
  4. Wyposażenie: Wyposażenie Peugeota 207 (2011-2013) zależy od wersji i opcji. Samochód może być wyposażony w różne funkcje, takie jak klimatyzacja, system audio, elektrycznie sterowane szyby i lusterka, centralny zamek, tempomat, nawigację satelitarną i wiele innych. Opcjonalnie dostępne mogą być również dodatki, takie jak skórzana tapicerka, panoramiczny dach, systemy bezpieczeństwa itp.
  5. Manewrowość i prowadzenie: Peugeot 207 (2011-2013) oferuje dobrą manewrowość i zwrotność, co czyni go idealnym do jazdy w mieście. Samochód jest łatwy w parkowaniu i poruszaniu się po zatłoczonych ulicach. Prowadzenie jest stabilne, a układ kierowniczy precyzyjny.
  6. Bezpieczeństwo: Peugeot 207 (2011-2013) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS, ESP (system stabilizacji toru jazdy), poduszki powietrzne dla kierowcy i pasażera. Istnieją także opcje dodatkowego wyposażenia, takie jak systemy ostrzegające o kolizji, systemy wspomagające parkowanie itp.

Podsumowując, Peugeot 207 (2011-2013) to kompaktowy samochód, któryoficjalnie wprowadzono w roku 2006 jako następcę popularnego Peugeota 206. Samochód charakteryzuje się atrakcyjnym wyglądem, przestronnym wnętrzem i różnorodnymi opcjami silnikowymi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odpiąć osłonę ciągnąc u góry, całkowicie zdjąć osłonę.

Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Otwórz pokrywę schowka, popchnij prowadnicę otwierania w lewo, aby wyjść poza pierwsze nacięcie, otwórz całkowicie pokrywę schowka, odepnij pokrywę skrzynki bezpieczników pociągając u góry, całkowicie zdejmij pokrywę.

Peugeot 207 (2011-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Tylna wycieraczka.
F2 – Nieużywany.
F3 5 A Jednostka sterująca poduszek powietrznych i napinaczy.
F4 10 A Włącznik pedału sprzęgła;

Gniazdo diagnostyczne;

Lusterko wsteczne elektrochromatyczne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Pompa filtra cząstek stałych (Diesel).
F5 30 A Elektryczne szyby;

Tylne szyby sterowane jednym dotknięciem;

Panoramiczny szyberdach (SW).
F6 30 A Przednie szyby elektryczne za pomocą jednego przycisku;

Składane lusterka.
F7 5 A Lampki sufitowe przednie i tylne;

Lampki do czytania mapy;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka.
F8 20 A Sprzęt audio;

Audio/telefon;

Ekran wielofunkcyjny;

Zegar;

Sterowanie na kierownicy,;

Skrzynka bezpieczników przyczepy.
F9 30 A Przednie gniazdo 12 V;

Tylne gniazdo 12 V (SW).
F10 15 A Nieużywany.
F11 15 A Gniazdo diagnostyczne;

Wyłącznik zapłonu niskoprądowego;

Sterownik automatycznej skrzyni biegów.
F12 15 A Czujnik deszczu i nasłonecznienia;

Wzmacniacz;

Skrzynka bezpieczników przyczepy;

Moduł nauki jazdy.
F13 5 A Skrzynka bezpieczników silnika;

Przekaźnik ABS;

Dwufunkcyjny przełącznik hamulca.
F14 15 A Tablica przyrządów;

Panel lampek ostrzegawczych pasów bezpieczeństwa;

Regulacja reflektorów;

Klimatyzacja;

System Bluetooth;

Jednostka sterująca tylnych czujników parkowania;

Poduszki powietrzne.
F15 30 A Zamki centrakne.
F17 40 A Podgrzewana tylna szyba i lusterka boczne.
CII – Bocznik PARC.
G39 20 A Nieużywany.
G40 20 A Podgrzewane fotele kierowcy i pasażera (z wyjątkiem RHD)

Komora silnika

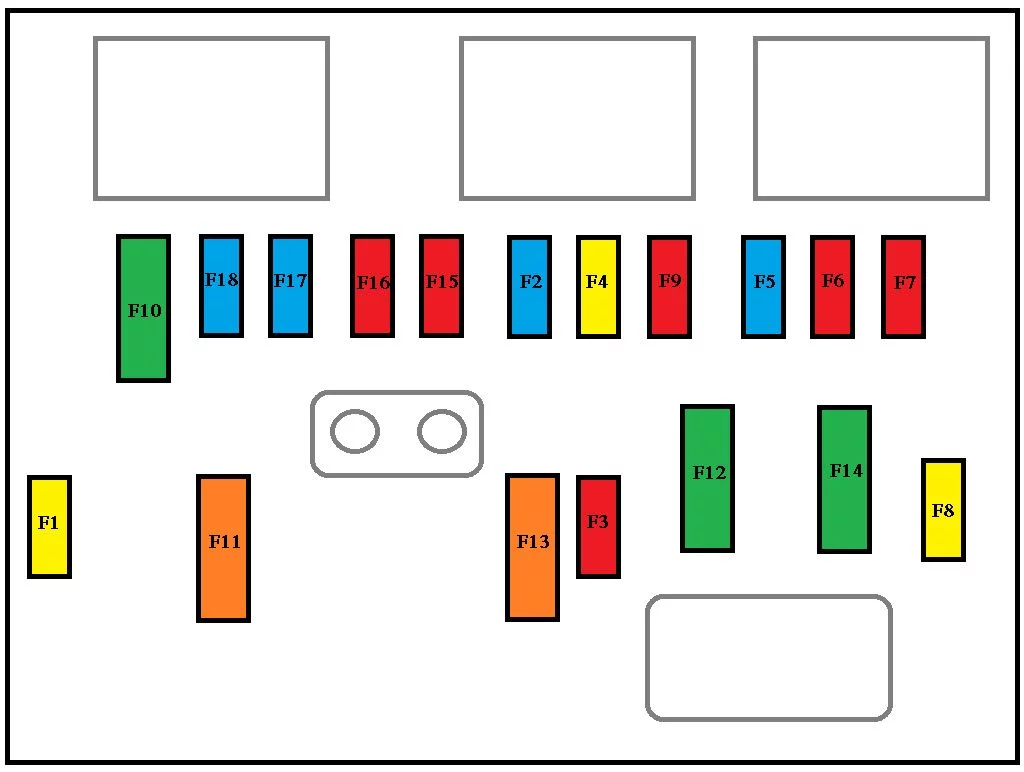

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora (po prawej stronie).

Peugeot 207 (2011-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Zasilanie sterownika silnika i przekaźnika sterującego zespołu wentylatora;

Elektrozawory rozrządu i kanistra (1,6 l 16V THP);

Czujnik przepływu powietrza (Diesel);

Pompa wtryskowa (Diesel);

Czujnik wody w oleju napędowym (Diesel);

Elektrozawory EGR;

Ogrzewanie powietrza (Diesel).
F2 15 A Klakson.
F3 10 A Spryskiwacze szyb przednich i tylnych.
F4 20 A Spryskiwacz reflektorów.
F5 15 A Pompa paliwa (benzyna);

Elektrozawory turbo (1,6 I 16V THP).
F6 10 A Czujnik prędkości pojazdu;

Automatyczna skrzynia biegów.
F7 10 A Elektryczne wspomaganie kierownicy;

Jednostka przełączająca i zabezpieczająca (Diesel).
F8 25 A Sterowanie rozrusznikiem.
F9 10 A Sterownik ABS/ESP, włącznik pedału hamulca.
F10 30 A Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, grzałki, termostat elektroniczny) (Diesel: elektrozawory, grzałki).
F11 40 A Dmuchawa klimatyzacji.
F12 30 A Wycieraczki szyby przedniej Niska/Wysoka prędkość.
F13 40 A Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 A Nagrzewnica na olej napędowy (Diesel).
F15 10 A Reflektor świateł drogowych lewy.
F 16 10 A Prawy reflektor świateł drogowych.
F17 15 A Światło mijania lewe.
F18 15 A Prawy reflektor świateł mijania.
Tabela bezpieczników Maxi
(Ramka 1) MF1* 70 A Zespół wentylatora.
(Ramka 1) MF2* 20A/30A Pompa ABS/ESP.
(Ramka 1) MF3* 20A/30A Elektrozawory ABS/ESP.
(Ramka 1) MF4* 60 A Wbudowane zasilanie interfejsów systemów.
(Ramka 1) MF5* 60 A Wbudowane zasilanie interfejsów systemów.
(Ramka 1) MF6* 30 A Dodatkowy zespół wentylatora (1,6 litra THP 16V).
(Ramka 1) MF7* 80 A Skrzynka bezpieczników deski rozdzielczej.
(Ramka 1) MF8* 30 A Nieużywany.
(Ramka 2) MF9* 80 A Jednostka grzewcza (Diesel).
(Ramka 2) MF10* 80 A Elektryczne wspomaganie kierownicy.
(Ramka 2) MF11* 40 A Silnik elektryczny Valvetronic (1,6 litra THP 16V).
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO PEUGEOT lub warsztat specjalistyczny.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
