W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 207 z lat: 2008, 2009, 2010.
Peugeot 207 (2008-2010) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 207 (2008-2010):
Podsumowując, Peugeot 207 (2008-2010) to kompaktowy samochod, który oferuje atrakcyjny design, komfortowe wnętrze, różnorodne opcje silnikowe i solidne wyposażenie. Jest to popularny wybór w segmencie kompaktowych samochodów, który zapewnia przyjemną jazdę zarówno w mieście, jak i na dłuższych trasach. Przed zakupem zaleca się dokładne sprawdzenie stanu technicznego i historii serwisowej pojazdu, aby upewnić się, że spełnia indywidualne oczekiwania i potrzeby.
Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Odpiąć osłonę ciągnąc u góry, całkowicie zdjąć osłonę.
Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Otwórz pokrywę schowka, popchnij prowadnicę otwierania w lewo, aby wyjść poza pierwsze nacięcie, otwórz całkowicie pokrywę schowka, odepnij pokrywę skrzynki bezpieczników pociągając u góry, całkowicie zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15 A | Tylna wycieraczka. |
| F2 | – | Nieużywany. |
| F3 | 5 A | Jednostka sterująca poduszek powietrznych i napinaczy. |
| F4 | 10 A | Włącznik pedału sprzęgła;
Gniazdo diagnostyczne; Elektrochromatyczne lusterko wewnętrzne; Klimatyzacja; Czujnik kąta skrętu kierownicy; Pompa filtra cząstek stałych (Diesel). |
| F5 | 30 A | Elektryczne szyby;
Tylne szyby elektryczne; Szyberdach. |
| F6 | 30 A | Przednie szyby elektryczne;
Zasilanie składanych lusterek. |
| F7 | 5 A | Lampki sufitowe przednie i tylne;
Lampki do czytania mapy; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka na rękawiczki; Zegar. |
| F8 | 20 A | Sprzęt audio;
Audio/telefon; Zmieniarka CD; Wyświetlacz wielofunkcyjny; Zegar; Sterowanie na kierownicy; Wykrywanie niedopompowania opon; Skrzynka bezpieczników przyczepy. |
| F9 | 30 A | Przednie gniazdo 12 V;
Tylne gniazdo 12 V (SW) |
| F10 | 15 A | Syrena alarmowa;
Centralka alarmowa; Kierunkowe reflektory. |
| F11 | 15 A | Gniazdo diagnostyczne;
Wyłącznik zapłonu niskoprądowego. |
| F12 | 15 A | Czujnik deszczu i jasności;
Wzmacniacz; Skrzynka bezpieczników przyczepy; Moduł nauki jazdy. |
| F13 | 5 A | Skrzynka bezpieczników silnika;
Przekaźnik ABS; Dźwignia zmiany biegów „2 Tronic”; Przełącznik hamulca dwufunkcyjnego. |
| F14 | 15 A | Tablica przyrządów;
Listwa świetlna ostrzegająca o zapięciu pasów bezpieczeństwa; Regulacja reflektorów; Klimatyzacja; Zestaw głośnomówiący; Sterownik wspomagania parkowania tyłem; Poduszki powietrzne. |
| F15 | 30 A | Blokowanie i zakleszczenie. |
| F17 | 40 A | Odladzanie tylnej szyby i lusterek zewnętrznych. |
| CII | – | Bocznik PARC. |
| G39 | 20 A | Wzmacniacz hi-fi. |
| G40 | 20 A | Podgrzewane fotele kierowcy i pasażera (z wyjątkiem RHD) |

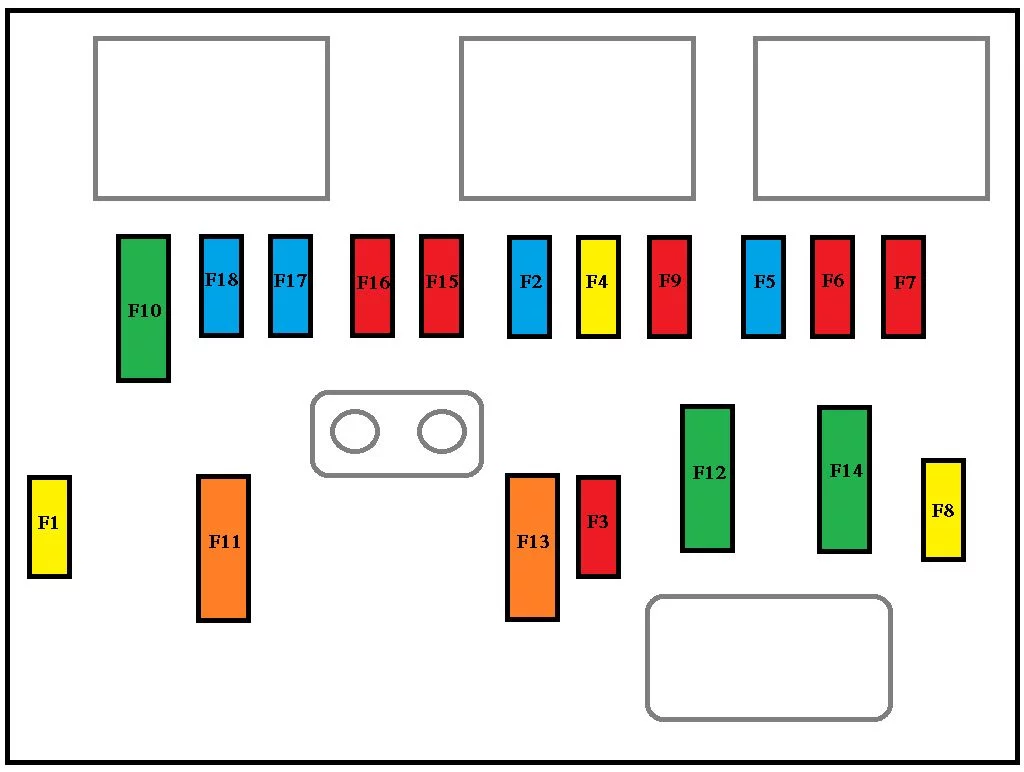

Komora silnika
Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora (po prawej stronie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20 A | Zasilanie sterownika silnika i przekaźnika sterującego zespołu wentylatorów;
Elektrozawory rozrządu i kanistra (1.6 I 16V THP); Czujnik przepływu powietrza (Diesel); Pompa wtryskowa (Diesel); Czujnik wody w oleju napędowym (Diesel); Elektrozawory EGR; Ogrzewanie powietrza (Diesel)). |
| F2 | 15 A | Klakson. |
| F3 | 10 A | Spryskiwacz z przodu i z tyłu. |
| F4 | 20 A | Spryskiwacz reflektorów. |
| F5 | 15 A | Pompa paliwa (benzyna);
Elektrozawory Turbo (1,6 I 16V THP). |
| F6 | 10 A | Czujnik prędkości pojazdu;
Automatyczna skrzynia biegów. |
| F7 | 10 A | Elektryczne wspomaganie kierownicy;
Kierunkowe reflektory; Kierunkowy przekaźnik sterujący reflektorami; Jednostka przełączająca i zabezpieczająca (Diesel). |
| F8 | 20 A | Kontrola rozrusznika. |
| F9 | 10 A | Sterownik ABS/ESP;
Włącznik pedału hamulca. |
| F10 | 30 A | Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, grzałki, termostat sterowany) (Diesel: elektrozawory, grzałki). |
| F11 | 40 A | Dmuchawa klimatyzacji. |
| F12 | 30 A | Wycieraczki szyby przedniej Niska/Wysoka prędkość. |
| F13 | 40 A | Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie). |
| F14 | 30 A | Nagrzewnica na olej napędowy (Diesel). |
| F15 | 10 A | Reflektor świateł drogowych lewy. |
| F 16 | 10 A | Prawy reflektor świateł drogowych. |
| F17 | 15 A | Światło mijania lewe. |
| F18 | 15 A | Prawy reflektor świateł mijania. |
| Tabela bezpieczników Maxi | ||
| (Ramka 1) MF1* | 70 A | Zespół wentylatora. |
| (Ramka 1) MF2* | 20A/30A | Pompa ABS/ESP. |
| (Ramka 1) MF3* | 20A/30A | Zawory elektromagnetyczne ABS/ESP. |
| (Ramka 1) MF4* | 60 A | Wbudowane zasilanie interfejsów systemów. |
| (Ramka 1) MF5* | 60 A | Wbudowane zasilanie interfejsów systemów. |
| (Ramka 1) MF6* | 30 A | Dodatkowy zespół wentylatora (1,6 I 16V THP). |
| (Ramka 1) MF7* | 80 A | Skrzynka bezpieczników w przedziale pasażerskim. |
| (Ramka 1) MF8* | 30 A | Sterownik skrzyni biegów „2 Tronic”. |
| (Ramka 2) MF9* | 80 A | Jednostka grzewcza (Diesel). |
| (Ramka 2) MF10* | 80 A | Elektryczne wspomaganie kierownicy. |
| (Ramka 2) MF11* | 40 A | Silnik elektryczny Valvetronic (1,6 I 16V THP). |
| * Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonane przez ASO PEUGEOT. |
