Nissan Almera (2013-2022) – schematy bezpieczników i przekaźników

Rocznik 2013-2022

Zaktualizowano 17.01.2025

Nissan Almera (2013-2022) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Almera z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników Nissan Almera (2013-2022)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Nissan Almera (2013-2022)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

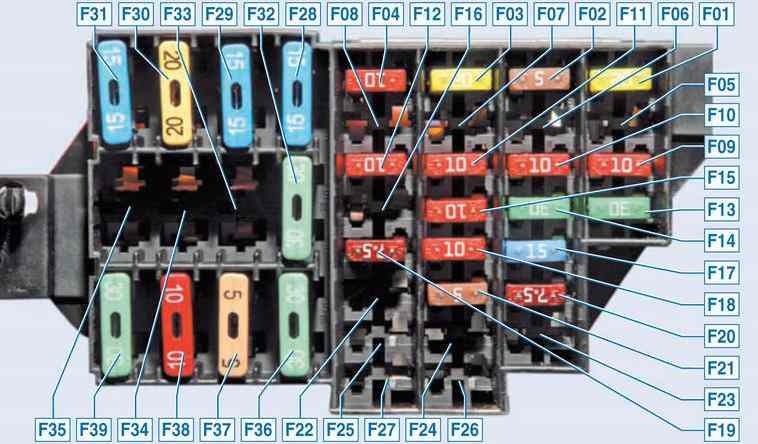

Przedział pasażerski Nissan Almera (2013-2022)

Urządzenie znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

Nissan Almera (2013-2022) - schematy bezpieczników i przekaźników

Opis

F01	20A Łańcuchy: wycieraczka przedniej szyby; uzwojenie przekaźnika ogrzewania tylnej szyby; jednostka przełączająca
F02	Obwody 5A: zasilanie zestawu wskaźników; uzwojenia przekaźnika pompy paliwa i cewki zapłonowe; zasilanie ECU układu sterowania silnikiem ze stacyjki
F03	10A światła hamowania
F04	10A Łańcuchy: kierunkowskazy; złącze diagnostyczne systemu zarządzania silnikiem; cewki unieruchamiające; jednostka przełączająca
F06	5A Automatyczna jednostka sterująca skrzynią biegów
F07	10A Lampy cofania
F09	10A Łańcuchy: światła mijania lewego reflektora; wskaźnik świateł mijania w zestawie wskaźników
F10	10A światła mijania, prawy reflektor
F11	Obwody 10A: światła drogowe lewego reflektora; wskaźnik świateł drogowych w zestawie wskaźników
F12	10A Światła drogowe, prawy reflektor
F13	30A Łańcuchy elektrycznych szyb przednich drzwi
F14	30A Obwody elektryczne szyb tylnych drzwi
F15	Jednostka sterująca ABS 10A
F 16	15A Podgrzewane siedzenia kierowcy i pasażera z przodu
F17	15A brzęczyk
F18	10A Obwody: żarówki boczne lewego reflektora; lampy boczne dla lewego tylnego światła; lampy tablicy rejestracyjnej
F19	10A Obwody: żarówki boczne prawego reflektora; lampy boczne dla prawej lampy tylnej; Lampy oświetleniowe schowka na rękawiczki; oświetlenie kombinacji urządzeń i kontrolek; brzęczyk jednostki przełączającej
F20	7,5A Lampy i sygnalizator do włączania tylnego światła przeciwmgielnego
F21	10A Podgrzewane lusterka zewnętrzne
F23	Sprzęt elektryczny przyczepy 20A
F26	Jednostka sterująca poduszki powietrznej 5A
F27	Spryskiwacz przedniej szyby 20A
F28	15A Podgrzewana szyba tylna i lusterka zewnętrzne
F32	30A Łańcuchy: lampy plafonu oświetlenia wewnętrznego; lampy do oświetlenia bagażnika; stałe zasilanie jednostki głównej odtwarzania dźwięku; zestaw wskaźników
F33	15A Obwód: alarm; przełącznik kierunkowskazów; przerywane działanie wycieraczki przedniej szyby; sterowanie centralnym zamkiem; złącze diagnostyczne systemu zarządzania silnikiem; jednostka przełączająca
F34	20A Łańcuchy: centralny zamek; jednostka przełączająca
F35	15A Światła przeciwmgielne
F36	30A Obwód zasilania przekaźnika wentylatora nagrzewnicy
F37	5A Elektryczne lusterka zewnętrzne
F38	15A Łańcuchy: zapalniczka; zasilanie jednostki głównej odtwarzania dźwięku z wyłącznika zapłonu;
F39	10A Przekaźnik wentylatora nagrzewnicy

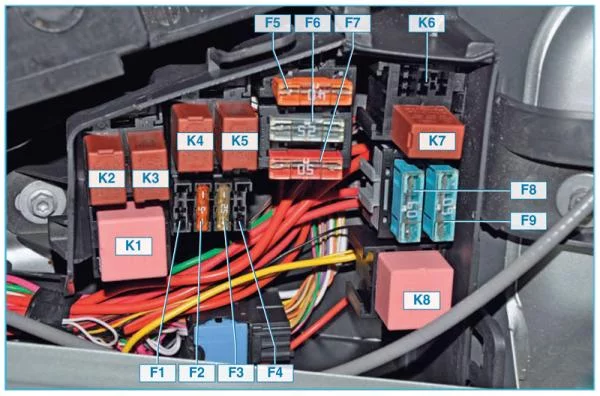

Komora silnika Nissan Almera (2013-2022)

Znajduje się po lewej stronie, za akumulatorem.

Nissan Almera (2013-2022) - schematy bezpieczników i przekaźników

Opis

Wyłączniki automatyczne

F1	Nieużywany
F2	Obwód 5A: zasilanie prądem stałym do ECU systemu sterowania silnikiem uzwojenie głównego przekaźnika systemu zarządzania silnikiem ;
F3	25A Obwody zasilania: przekaźnik pompy paliwa i cewki zapłonowe; główny przekaźnik systemu zarządzania silnikiem,
F4	30A Obwód zasilania przekaźnika wentylatora chłodzącego (w pojeździe bez klimatyzacji)
F5	40A Obwody zasilające: przekaźnik klimatyzatora; przekaźnik niskiej prędkości wentylatora chłodzącego (w samochodzie z klimatyzacją); przekaźnik wysokiej prędkości wentylatora chłodzącego (w klimatyzowanym pojeździe)
F6	Obwód jednostki sterującej ABS 25A
F5	Obwód jednostki sterującej ABS 50A
F8	Obwody 60A: zasilanie wszystkich odbiorników zasilane z wyłącznika zapłonu; lewy przełącznik pod kierownicą
F9	60A Zasilanie skrzynki bezpieczników w przedziale pasażerskim

Przekaźniki

K1 – Przekaźnik szybkiego wentylatora chłodzącego (do samochodu z klimatyzacją)
K2 – Przekaźnik klimatyzatora
K3 – Niskoobrotowy przekaźnik wentylatora chłodzącego (w samochodzie z klimatyzacją) lub przekaźnik wentylatora chłodzącego (w samochodzie bez klimatyzacji)
K4 – Przekaźnik pompy paliwa i cewek zapłonowych
K5 – Główny przekaźnik układu sterowania silnikiem
K6 – Przekaźnik zapalniczki
K7 – Przekaźnik świateł przeciwmgielnych
K8 – Przekaźnik wentylatora nagrzewnicy

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
