W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Axor z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Mercedes-Benz Axor to seria ciężarowych samochodów użytkowych, produkowanych przez niemieckiego producenta Mercedesa-Benz w latach 2004-2014. Oto kilka informacji na temat tego modelu:
- Konstrukcja: Axor został zaprojektowany jako wszechstronny samochód ciężarowy, który nadaje się do różnych zastosowań w transporcie. Posiada solidną konstrukcję ramową, która zapewnia wytrzymałość i trwałość na trudne trasy.
- Silniki: Axor był dostępny z różnymi silnikami, które oferowały różne poziomy mocy i momentu obrotowego. Silniki były zoptymalizowane pod względem wydajności, ekonomiczności i niskich emisji spalin, zapewniając jednocześnie odpowiednią moc do efektywnej pracy.
- Kabina: Axor posiada przestronną kabinę, która zapewnia komfortową przestrzeń dla kierowcy i pasażerów. Kabina została zaprojektowana z myślą o ergonomicznym układzie i wygodzie podczas długich podróży.
- Ładowność i załadunek: Axor oferuje różne warianty nadwozia i możliwości konfiguracji, które umożliwiają dostosowanie pojazdu do różnych rodzajów ładunków. Dostępne są różne długości nadwozia, rozwiązania do transportu kontenerów, skrzyni ładunkowej, cysterny lub platformy.
- Wydajność i ekonomia: Axor został zaprojektowany z myślą o efektywności paliwowej i niskich kosztach eksploatacji. Dzięki zaawansowanym technologiom i optymalizacji aerodynamiki, pojazd osiąga wysoką wydajność paliwową, co przekłada się na niższe koszty operacyjne.
- Bezpieczeństwo: Axor został wyposażony w wiele systemów bezpieczeństwa, takich jak systemy kontroli stabilności, systemy hamowania awaryjnego, systemy wspomagające kierowcę i wiele innych. To zapewnia maksymalny poziom bezpieczeństwa zarówno dla kierowcy, jak i innych użytkowników drogi.
- Serwis i wsparcie: Mercedes-Benz oferuje szeroką sieć serwisową i wsparcie posprzedażowe dla właścicieli Axor. Zapewniają regularne przeglądy, konserwację i dostęp do oryginalnych części zamiennych, aby utrzymać pojazd w optymalnym stanie technicznym.
Mercedes-Benz Axor (2004-2014) to niezawodny i wszechstronny ciężarowy samochód użytkowy, który oferuje wydajność, trwałość, ekonomię i bezpieczeństwo.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Generacje: 1835 1836 1840.
Skrzynka bezpieczników i przekaźników

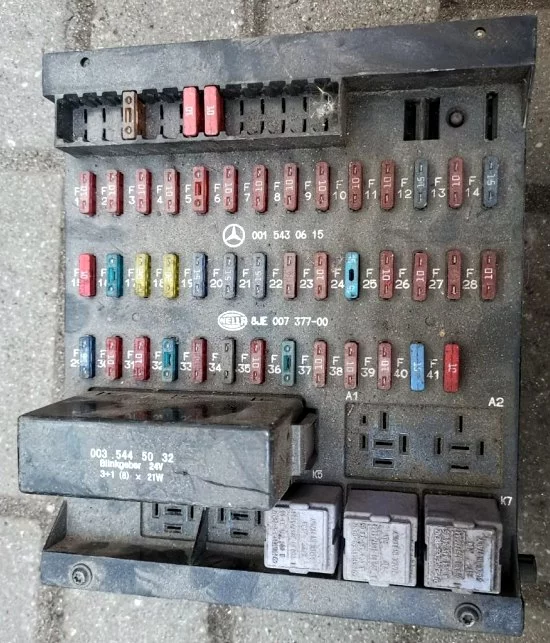

Główny bezpiecznik i skrzynka przekaźników znajduje się w dolnej części tablicy rozdzielczej po stronie pasażera za osłoną ochronną.

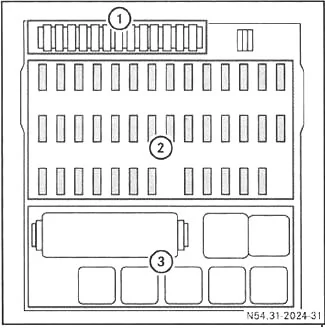

- Zapasowe bezpieczniki
- Bezpieczniki F1 – F41
- Przekaźniki
Bezpieczniki
| F1 | 10A Tylne światła przeciwmgielne wraz z przyczepą |
| F2 | 10A Oświetlenie tablicy rozdzielczej/przełączników, system czyszczenia reflektorów, regulacja zasięgu reflektorów, rozsył (zacisk 58) |
| F3 | 10A Dodatkowe kierunkowskazy |
| F4 | 10A Dach podnoszony, radio 24 V, hamulec częstego zatrzymywania (zacisk 30) |
| F5 | 10A Lampa obszaru roboczego, LSVA (szwajcarska opłata od pojazdów ciężarowych), (zacisk 30) |
| F6 | Nieprzypisany |
| F7 | Dystrybucja 15A (zacisk D+) |
| F8 | 10A Ogrzewanie lusterek zewnętrznych |
| F9 | Gniazda zasilające 15A 24 V |
| F10 | 10A Tachograf cyfrowy, zestaw wskaźników, złącze diagnostyczne (zacisk 30) |
| F11 | 20A Gniazdo zasilania przyczepy (zacisk 30) |
| F12 | 20A Gniazdo zasilania przyczepy do ABS (zacisk 30) |
| F13 | 10A Oświetlenie wewnętrzne, Toll Collect (zacisk 30) |
| F14 | 10A System czyszczenia reflektorów |
| F15 | 10A Alternator, przekładnia, LSVA (szwajcarska opłata od pojazdów ciężarowych) (zacisk 15) |
| F 16 | Przystawki odbioru mocy 10A |
| F17 | Dmuchawa 20A, system klimatyzacji |
| F18 | 5A Zestaw wskaźników, radio, telefon, system głośnomówiący, faks (terminal 15R) |
| F19 | Zapalniczka 10A |
| F20 | 15A Zespół przełączników współkierowcy |
| F21 | 15A Zespół przełączników na drzwiach kierowcy |
| F22 | 10A Spryskiwacz szyby przedniej, kierunkowskazy (zacisk 30) |
| F23 | 10A Reflektor świateł mijania, prawy |
| F24 | Reflektor świateł mijania 10A, lewy |
| F25 | 10A Reflektor świateł drogowych, prawy |
| F26 | 10A Lewe światła drogowe, kontrolka świateł drogowych |
| F27 | 10A Lampa tylna, lampa boczna, lewe boczne światła obrysowe, gniazdo zasilania przyczepy, Toll Collect |
| F28 | 10A Lampa tylna, lampa boczna, lampy obrysowe prawe boczne, gniazdo zasilania przyczepy |
| F29 | 15A Kontrola transmisji |
| F30 | 10A Zarządzanie silnikiem (zacisk 15), GGVSE: WYŁĄCZENIE AWARYJNE |
| F31 | 10A Zespół przełączników drzwi kierowcy, ustawienie lusterek zewnętrznych, zespół oczyszczania spalin (zacisk 15) |
| F32 | 10A Napęd na wszystkie koła, ESP®, dodatkowy podgrzewacz wody grzewczej |
| F33 | 10A Spryskiwacz szyby przedniej, kierunkowskazy, gniazdo zasilania przyczepy (zacisk 15) |
| F34 | 10A Światła hamowania, światło cofania, gniazdo zasilania przyczepy |
| F35 | 10A Czujnik kondensacji, gniazdo zasilania przyczepy do ABS (zacisk 15) |
| F36 | 15A Dodatkowy podgrzewacz wody grzewczej |
| F37 | 10A System spryskiwaczy przedniej szyby |
| F38 | 10A Tachograf cyfrowy, zestaw wskaźników, poduszka powietrzna (zacisk 15) |
| F39 | 10A Horn, Toll Collect, złącze diagnostyczne, FleetBoard®, dystrybucja (zacisk 15) |
| F40 | 10A Blokada mechanizmu różnicowego |
| F41 | 10A Ogrzewanie siedzenia |
Przekaźniki
- K3 odcięcie ABS/BS/EPB
- K4 Przekaźnik rozrusznika/akumulatora grzałki
- K5 D+
- K6 Lampa stopu
- K7 Lampa cofania
Dodatkowe sekcje
- Bezpieczniki F1 – F14 (A1)
- Bezpieczniki F1 – F14 (A2)
- Przekaźniki (A31/A32)
| A1 | |
| F1 | 10A Zegar ogrzewania dodatkowego, FleetBoard®, Toll Collect (zacisk 30) |
| F2 | 20A Ogrzewanie pomocnicze |
| F3 | 15A Centralny zamek/ulepszony centralny zamek |
| F4 | 15A Ulepszony centralny zamek |
| F5 | 10A Elektroniczny układ hamulcowy, gniazdo latarki (zacisk 15) |
| F6 | Gniazdo zasilania 15A 12 V |
| F7 | 10A Przekładnik napięciowy 24 V/12 V/8 A |
| 15A Przekładnik napięciowy 24 V/12 V/15 A | |
| F8 | 10A Zamek centralny/ulepszony system centralnego zamka, pilot, retarder |
| F9 | 10A Osuszacz sprężonego powietrza |
| F10 | Dystrybucja 15A (zacisk 30) |
| F11 | 15A Jednostka oczyszczania spalin (zacisk 30) |
| F12 | 10A Ładowanie tylnej klapy |
| F13 | 10A kontrola skrzyni biegów |
| F14 | 10A Lampa obszaru roboczego, zwalniacz |
| A2 | |
| F1 | 20A Ogrzewanie przedniej szyby |
| F2 | 10A Światła do jazdy dziennej |
| F3 | 10A Ogrzewanie przedniej szyby |
| F4 | 10A Chłodzenie oleju przekładniowego, chłodnica |
| 25A chłodzenie oleju przekładniowego Allison | |
| F5 | 15A Elektrohydrauliczny pomocniczy układ kierowniczy (zacisk 30) |
| F6 | 10A Elektrohydrauliczny pomocniczy układ kierowniczy (zacisk 15) |
| F7 | 10A Reflektory pomocnicze |
| F8 | 10A Obrotowa lampa ostrzegawcza |
| F9 | 15A Elektroniczny układ hamulcowy (zacisk 30) |
| F10 | 10A Panel sterowania telefonem/nawigacją, telefon komórkowy (zacisk 30) |
| F11 | Nieprzypisany |
| F12 | 10A Panel sterowania telefonem/nawigacją, telefon komórkowy (zacisk 15) |
| F13 | 20A Ogrzewanie przedniej szyby |
| F14 | 15A Elektroniczny układ hamulcowy (zacisk 30) |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
