Mercedes-Benz Arocs (2019-2023) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Arocs z lat: 2019, 2020, 2021, 2022, 2023.

Mercedes-Benz Arocs to seria ciężkich samochodów ciężarowych, która była produkowana przez niemieckiego producenta Mercedesa-Benz w latach 2019-2023. Oto kilka informacji na temat tego modelu:

Design: Arocs charakteryzuje się nowoczesnym i imponującym designem, który łączy zarówno estetykę, jak i funkcjonalność. Posiada charakterystyczne linie i detale, które podkreślają jego siłę i wytrzymałość.
Wydajność: Arocs oferuje różne opcje silników, które są zoptymalizowane pod względem wydajności i oszczędności paliwa. Dostępne są zarówno silniki benzynowe, jak i wysokoprężne, które zapewniają moc i moment obrotowy potrzebne do wykonywania ciężkich zadań.
Kabina: Arocs jest wyposażony w przestronną i ergonomiczną kabinę, która zapewnia wygodne warunki pracy dla kierowcy. Kabina została zaprojektowana z myślą o komforcie i funkcjonalności, oferując intuicyjne układy sterowania, ergonomiczne miejsce pracy i dobrą widoczność.
Bezpieczeństwo: Arocs jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy wspomagające kierowcę, systemy kontroli stabilności, systemy monitorowania martwego pola i wiele innych. Te technologie pomagają w zapewnieniu maksymalnego poziomu bezpieczeństwa podczas jazdy.
Technologia: Arocs wykorzystuje najnowsze technologie, takie jak systemy zarządzania flotą, systemy nawigacji, systemy informacyjno-rozrywkowe i wiele innych. Te innowacyjne rozwiązania pomagają w poprawie efektywności i komfortu podczas pracy.
Warianty nadwozi: Arocs oferuje różne warianty nadwozi, które można dostosować do konkretnych potrzeb. Możliwe są różne kombinacje długości, szerokości i wysokości nadwozia, co umożliwia dostosowanie pojazdu do różnych zadań.

Mercedes-Benz Arocs (2019-2023) to ciężki samochód ciężarowy, który wyróżnia się swoją niezawodnością, wydajnością i nowoczesnym designem. Dzięki zaawansowanym technologiom i systemom bezpieczeństwa, Arocs jest idealnym narzędziem do wykonywania trudnych zadań transportowych w różnych sektorach przemysłu.

Sprawdzanie oraz wymiana bezpieczników Mercedes-Benz Arocs (2019-2023)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Mercedes-Benz Arocs (2019-2023)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Plan rozmieszczenia bezpieczników Mercedes-Benz Arocs (2019-2023)

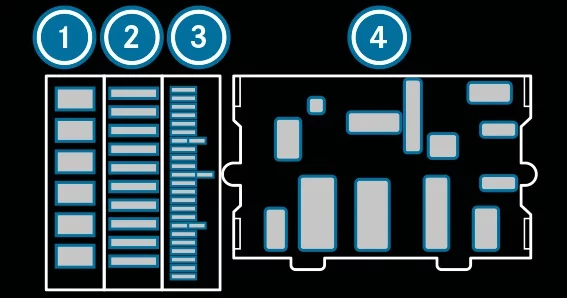

Mercedes-Benz Arocs (2019-2023) - schematy bezpieczników i przekaźników

Główny wspornik bezpiecznikowy Mercedes-Benz Arocs (2019-2023)

Przekaźnik w module A32

Przekaźnik w module A31

Bezpieczniki w module A3

Bezpieczniki, przekaźniki i diody w module kabiny PDM

Przekaźnik w module A32
Numer	Symbol	Opis
K1		Ogrzewanie przedniej szyby
K2		Ogrzewanie przedniej szyby
K3		Przygotowanie do montażu dodatkowego reflektora
K4		Przekaźnik odciążający blokady mechanizmu różnicowego i skrzynia rozdzielcza
K5		Radio CB z ERA-GLONASS
K6		wolny

Przekaźnik w module A31
Nr	Symbol	Odbiornik
K1		Reflektor roboczy
K2		Układ chłodzenia oleju skrzyni rozdzielczej
K3		12‑V‑Radio zacisk 15R TCC Touch z systemem nagłaśniającym
K4		Żółte lampy pozycyjne (środek dachu)
K5		12‑V‑Radio zacisk 58
		TCC Touch z ERA-GLONASS
K6		Hydrauliczny napęd dodatkowy (HAD), moduł sterujący, zacisk 15, przekaźnik odciążający
		Pomost załadunkowy
K7		Wentylator hydraulicznego napędu dodatkowego (HAD)
		Pomost załadunkowy
K8		Przygotowanie do montażu dodatkowego reflektora
K9		Lube Tronic 5Point
K10		Układ zmywania reflektorów

Bezpieczniki w module A3
Numer	Opis	Ampery [A]
F1	Reflektor roboczy (E23/X155/X200)	10 A
F2	Obrotowe światło ostrzegawcze (S6)	10 A
F3	Gniazda 24‑V‑ (X136, X168, X199, X220)	15 A
F4	Gniazda 24‑V‑ (X136, X168, X199, X220)	15 A
F5	Gniazdo lampy ręcznej (X149)	10 A
	Podświetlana gwiazda Mercedesa (S44)	10 A
F6	24‑V‑Radio CB (A68)	5 A
	Przygotowanie do montażu 12‑V‑radia CB (A68)	5 A
F7	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,3 m	25 A
	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,5 m	30 A
F8	Przygotowanie do montażu MEILLER	10 A
F9	Hydrauliczny napęd dodatkowy (HAD), moduł sterujący (A83)	10 A
F10	Wentylator hydraulicznego napędu dodatkowego (HAD) (M25)	15 A
F11	12‑V‑TCC Touch (A9)	15 A
	12‑V‑Przygotowanie do montażu radia (A9)	10 A
	12‑V‑Bezprzewodowe podłączenie smartfona (A155)	10 A
F12	12‑V‑Multimedia-Box (X246)	10 A
	12‑V‑Android Blackbox (A158)	10 A
F13	12‑V‑Wyświetlacz zestawu wskaźników + headunit (A153, A154)	10 A
F14	12‑V‑Radar boczny	10 A
	12‑V‑Sterowanie układem klimatyzacji postojowej (A147)	10 A
F15	Przygotowanie do montażu ADR Anglia (X193, X194)	5 A
F16	Układ chłodzenia oleju skrzyni rozdzielczej (M24)	10 A
F17	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,3 m	25 A
	Ogrzewanie przedniej szyby, szerokość kabiny kierowcy 2,5 m	30 A
F18	Instalacja elektryczna obcej zabudowy (S39, S40)	20 A
	Oś podnoszona naczepy (S87)	20 A
F19	Przełącznik wideo (A163)	10 A
F20	Układ zmywania reflektorów (M16, M17)	15 A
F21	wolny
F22	wolny
F23	wolny

Bezpieczniki w module kabiny PDM
Numer	Opis	Ampery [A]
F1	System oczyszczania spalin	10 A
	Wyłącznik akumulatora (A33)	10 A
F2	Gniazdo przyczepy ABS 7-stykowe (X103), 5-stykowe (X103a)	10 A
	Pomost załadunkowy	10 A
F3	wolny
F4	wolny
F5	Układ sterowania skrzynią biegów (TCM) – (A5)	10 A
	Moduł sterujący pracą silnika (A4), (OM460) – (A4a)	10 A
F6	Turbosprzęgło z retarderem (A69)	10 A
	Sterowanie jazdą (A3)	10 A
	Oś napędzana hydraulicznie (HAD) / skrzynka adapterów CAN	10 A
F7	Wspólna platforma telematyczna (A150)	10 A
	Tachograf (P1)	10 A
	Roleta przeciwsłoneczna	10 A
F8	Zestaw wskaźników (A1)	5 A
	Zależna od mocy opłata od ciężkiego transportu drogowego (LSVA)	5 A
	Przegląd zimowy	5 A
	Światła pozycyjne	5 A
	Poduszka powietrzna	5 A
	Układ hamulcowy (A10b)	5 A
	Toll Collect	5 A
	Panel obsługi układu ogrzewania (A12)	5 A
	Sterowanie radiowe wywrotki Meiller (A82)	5 A
	ERA-GLONASS	5 A
F9	Oświetlenie schowka	10 A
	Oświetlenie półki dachowej	10 A
	Oświetlenie leżanek	10 A
	Zdalny przetwornik napięcia T1 / zacisk 15R do przekaźnika radia 12‑V‑	10 A
	Lodówka turystyczna	10 A
F10	wolny
F11	Układ ogrzewania filtra paliwa silnika (R17)	15 A
F12	wolny
F13	Retarder (A11)	20 A
F14	wolny
F15	Układ sterowania skrzynią biegów (TCM) – (A5)	15 A
F16	Producent zabudowy zac. 30
F17	Producent zabudowy zac. D+
F18	Żaluzja chłodnicy (A54)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15a)	10 A
	Czujnik przedniego radaru (A15b)	10 A
F19	Układ ogrzewania filtra paliwa ramy (R11)	15 A
F20	Turbosprzęgło z retarderem (A69)	20 A
F21	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA)	20 A
	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA) (poprzez SST)	20 A
	Gniazdo przyczepy 15-stykowe (X102)	20 A
	Gniazdo przyczepy 13 (15)-stykowe (X102a)	20 A
	Gniazdo przyczepy 15-stykowe dod. (X222)	20 A
	Gniazdo przyczepy 13 (15)-stykowe dod. (X222a)	20 A
	Przetwornik napięcia przyczepy	20 A
F22	Elektroniczna jednostka uzdatniania powietrza (A18)	15 A
F23	Pompa przechylania kabiny kierowcy	5 A
	Subwoofer (B94)	5 A
F24	Przetwornik napięcia (T3)	15 A
F25	Przetwornik napięcia (T2)	15 A
F26	Silnik dachu przesuwnego (M12)	15 A
	Silnik dachu przesuwnego (M12)	20 A
	Ogrzewanie dodatkowe skrzynki adaptera CAN	20 A
F27	Gniazda 12/24‑V‑	15 A
F28	Sterowanie jazdą CPC3 (A3), CPC5 (A3a)	20 A
F29	Układ hamulcowy (EBS) – (A10b)	20 A
F30	Toll Collect	10 A
	Przygotowanie do montażu zależnej od mocy opłaty od ciężkiego transportu drogowego (LSVA)	10 A
	EDW (alarm antywłamaniowy) (A6)	10 A
	Tachograf (P1)	10 A
F31	Wspólna platforma telematyczna (A150), Fleet Management System, BAT	10 A
	Układ kontroli ciśnienia w oponach, BAT	10 A
	Wideoradar, jednostka decyzyjna, BAT	10 A
F32	Wyświetlacz, lusterko, po stronie kierowcy (A159)	5 A
	Smart Tacho	5 A
	ERA-GLONASS	5 A
F33	wolny
F34	Złącze diagnostyczne	10 A
F35	Zestaw wskaźników (A1)	10 A
	Układ ogrzewania (A12b) / układ ogrzewania (A12)	10 A
	Przekaźnik wzmacniający	10 A
F36	Przyciski kierownicy (A19) lub (A19a)	10 A
	Dźwignia hamulca postojowego (A157)	10 A
F37	wolny
F38	Układ sterowania skrzynią biegów (TCM) – (A5)	15 A
F39	Moduł rejestracji sygnału (A7), zasilanie energią	20 A
F40	Radio/nawigacja (A9)	15 A
F41	wolny
F42	Moduł drzwi po stronie kierowcy (A16)	20 A
F43	Moduł drzwi po stronie pasażera (A17)	20 A
	wolny
F44	Moduł sterujący elektrycznego immobilizera (A156)	5 A
F45	Smart Tacho	5 A
F46	Ogrzewanie fotela kierowcy	15 A
	Ogrzewanie fotela pasażera	15 A
F47	Zapalniczka	5 A
	Gniazdo	15 A
F48	Brama centralna (A2)	5 A
	Czujnik kąta skrętu kierownicy (B66)	5 A
	Wyświetlacz, lusterko, po stronie pasażera (A160)	5 A
F49	Adaptacyjne obliczenie jazdy (IPPC)	5 A
	Roleta przeciwsłoneczna	5 A
F50	Układ hamulcowy (A10b)	10 A
F51	Retarder (A11)	10 A
	Adaptacyjne obliczenie jazdy (IPPC)	10 A
F52	LubeTronic	10 A
	Przygotowanie do montażu systemu niskiego sprzęgu (Q9A)	10 A
F53	Przełącznik wideo A163 zacisk 15	10 A
	Przygotowanie do montażu kamery cofania	10 A
	Wideoradar, jednostka decyzyjna	10 A
	wolny
F54	Przetwornik napięcia T1	15 A
F55	Extension Module Cabin (XMC) (A22)	25 A
F56	Silnik dmuchawy	25 A
F57	Gniazdo zasilania‑ (X171)	25 A
F58	Instalacja elektryczna obcej zabudowy (S38)	20 A
F59	Moduł rejestracji sygnału (A7), zasilanie energią 2 BAT	40 A
F60	Moduł rejestracji sygnału (A7), zasilanie energią 1 BAT	60 A

Przekaźnik w module kabiny PDM:
Numer	Symbol	Opis
K1		Zacisk 15 przekaźnika
K2		Zacisk D+ przekaźnika
K3		Światło stop przyczepy
K4		Tryb oszczędzania energii 2 – przekaźnik bistabilny
K5		Zacisk 15R przekaźnika
K6		Zacisk 15 przekaźnika
K7		Zacisk 15 przekaźnika
K8		Tryb oszczędzania energii 1 – przekaźnik bistabilny

Diody w module kabiny PDM
Numer	Symbol	Opis
D1		Klakson
D2		Pomost załadunkowy
D3		wolny
D4		wolny

Bezpieczniki w module podwozia PDM (skrzynka bezpieczników w kabinie kierowcy) Mercedes-Benz Arocs (2019-2023)

Mercedes-Benz Arocs (2019-2023) - schematy bezpieczników i przekaźników

Bezpieczniki wtykowe
Numer	Opis	Ampery [A]
F1	Elektroniczna jednostka uzdatniania powietrza (EAPU)	15 A
F2	Elektryczna klimatyzacja postojowa	25 A
F3	Elektryczna klimatyzacja postojowa	25 A
F4	Elektryczna klimatyzacja postojowa	25 A
F5	ALAC	25 A
	Układ stabilizacji poziomu/przechyłów bocznych (CLCS) (A26)	25 A
F6	Dodatkowa oś prowadząca (ASA) (A34)	25 A
F7	Przyczepa ABS	25 A
F8	Przyczepa (X102) (X102a)	25 A
	Dod. gniazdo przyczepy (X222a) (X222)
	12‑V‑Przetwornik napięcia przyczepy (A132)

Bezpieczniki śrubowe
Numer	Opis	Ampery [A]
X1	Kabina PDM (A8)	150 A
X2	Elektryczna klimatyzacja postojowa	40 A
X3	System oczyszczania spalin	40 A
X4	Kabina PDM (A8)	40 A
X5	Kuchnia pokładowa lub przygotowanie do montażu EE	80 A
X6	RPS	40 A
	APS	40 A
X6a	APS 3	40 A
X7	Pompa przechylania kabiny kierowcy	40 A
X8	wolny
X9	wolny
X10	wolny
X11	wolny
X12	Producent zabudowy	300 A
X13	Kabina PDM (A8)	150 A
X14	Akumulator z czujnikiem

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
