Mercedes-Benz 190 (1982-1993) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz 190 z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993.

Mercedes-Benz 190, znany również jako Mercedes-Benz W201, to kompaktowy samochód osobowy produkowany przez Mercedes-Benz w latach 1982-1993. Oto kilka cech charakterystycznych tego modelu:

  1. Design: Mercedes-Benz 190 miał klasyczny i elegancki design, który odzwierciedlał charakterystyczne cechy marki Mercedes-Benz. Miał prostą, ale dynamiczną sylwetkę, z wyraźnie zarysowanymi kantami i eleganckimi detalami. Charakterystycznym elementem były również okrągłe reflektory i charakterystyczny grill z logo marki.
  2. Wnętrze: Kabina Mercedesa 190 była dobrze wykonana i oferowała wysoki poziom wykończenia. Przestrzeń pasażerska była odpowiednia jak na kompaktowy samochód, a fotele były wygodne i zapewniały dobre wsparcie. Cockpit był prosty i funkcjonalny, z ergonomicznie rozmieszczonymi elementami i intuicyjnymi kontrolami.
  3. Silniki: Mercedes-Benz 190 był dostępny w różnych wersjach silnikowych, w tym benzynowych i wysokoprężnych jednostkach napędowych. Moc silników wahała się w zależności od wersji, a oferta obejmowała zarówno jednostki o większej oszczędności paliwa, jak i mocniejsze jednostki o wyższej wydajności.
  4. Wydajność: Pomimo swojego kompaktowego rozmiaru, Mercedes-Benz 190 oferował dobre osiągi i przyjemną jazdę. Precyzyjne prowadzenie, dobrze wyważone zawieszenie i solidna konstrukcja przekładały się na stabilność na drodze i komfortową jazdę. Model ten był również ceniony za swoją niezawodność i trwałość.
  5. Innowacje i bezpieczeństwo: Mercedes-Benz 190 był wyposażony w zaawansowane rozwiązania technologiczne jak na swoje czasy. Oferował opcje takie jak system ABS, poduszki powietrzne i klimatyzację. Wprowadził również innowacyjne rozwiązania konstrukcyjne, takie jak sztywna konstrukcja nadwozia z elementami wytrzymałościowymi.

Mercedes-Benz 190 był ważnym modelem dla marki, który zapoczątkował serię kompaktowych samochodów Mercedes-Benz. Jego stylowy design, wydajność i zaawansowane rozwiązania technologiczne przyczyniły się do sukcesu modelu i utrwalenia marki Mercedes-Benz jako producenta wysokiej jakości samochodów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

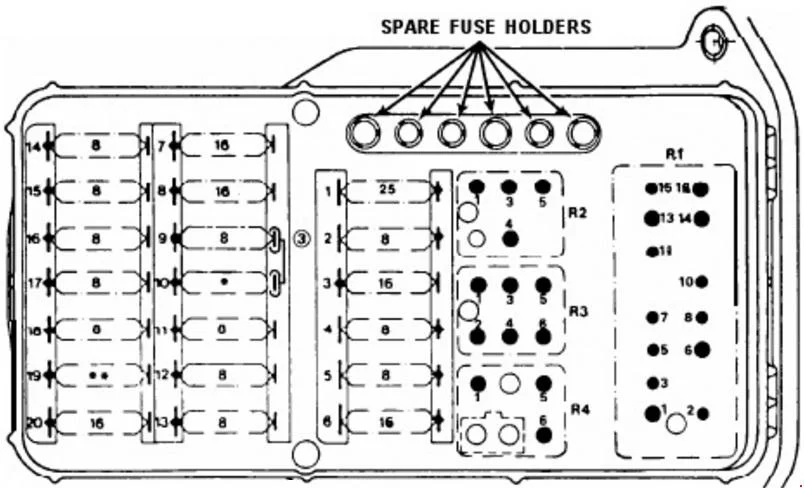

Mercedes-Benz 190 (1982-1993) - schematy bezpieczników i przekaźników
Numer
 Ampery [A]
 Opis
1 8 1)
16 2)
25 3)		 Dodatkowy wentylator / wentylator chłodzący Tempmatic Climate Control
2 8 Gaźnik pomocniczy wentylator / wentylator chłodzący Tempmatic Climate Control
3 16 Pomocniczy wentylator / wentylator chłodzący
4 8 Prawe światło drogowe;

Regulacja świateł drogowych.
5 8 Lewe światło drogowe
6 16 Połączony przekaźnik, tylny odmgławiacz
7 16 Elektryczny silnik szyby tylnej prawej, przedniej lewej
8 16 Elektryczny silnik szyby tylnej lewej, przedniej prawej
9 8 Układ przeciwblokujący;

Światła zapasowe;

Konsola środkowa;

Wskaźniki tempomatu;

Światła stopu;

Wskaźniki ostrzegawcze (lampka rezerwy paliwa, lampka zużycia klocków hamulcowych, lampka poziomu płynu hamulcowego, hamulec ręczny);

Elektromagnetyczny zawór skrzyni automatycznej.
10 8 4)
16 5)		 System alarmowy antykradzieżowy;

Pomocniczy wentylator / wentylator chłodzący;

Wentylator – sprzęgło magnetyczne;

Tempomat;

Elektroniczna kontrola silnika;

Podgrzewane siedzenia;

Fotele ortopedyczne;

Zewnętrzne podgrzewane lusterka;

Prawe lusterko zewnętrzne;

Obrotomierz;

Wycieraczka;

Spryskiwacz;

Podgrzewany spryskiwacz przedniej szyby;

Zewnętrzny wskaźnik temperatury;

Przekaźnik zatrzymania biegu jałowego.
11 8 Klakson;

Tempmatic Climate Control;

Kierunkowskazy;

System ostrzegawczy.
12 8 Tylne światła wewnętrzne;

System alarmowy antykradzieżowy – antena;

Centralny zamek;

Dodatkowe lampki;

Tylna lampka do czytania;

Siedzenia elektryczne.
13 8 Licznik obrotów;

Automatyczna antena;

Zegar;

Lampki nocne;

Światła awaryjne;

Radio / odtwarzacz CD;

Lampa bagażnika;

System ostrzegawczy.
14 8 Oświetlenie: zestaw wskaźników / konsola środkowa, wycieraczka / spryskiwacz reflektora, światła parkowania / tył / bok, znacznik (prawa strona) / tablica rejestracyjna / dźwignia zmiany biegów, system ostrzegawczy
15 8 Lampy: parkowania / tył / bok, znacznik (lewa strona) / tablica rejestracyjna / dźwignia zmiany biegów
16 8 Światła przeciwmgielne
17 8 Reflektory (prawe światła mijania)
18 8 Reflektory (lewe światła mijania)
19 16 Zapalniczka;

Lampa schowka na rękawiczki;

Radio;

Tylny odmgławiacz;

Przesuwany dach (szyberdach)
20 16 Reflektory;

Wycieraczka;

Spryskiwacz reflektora;

Spryskiwacz.
Przekaźnik
R1 Przekaźnik kombinowany (tylny odmgławiacz, timer, wycieraczka / spryskiwacz, migacz świateł awaryjnych / kierunkowskazów)
R2 Przekaźnik podnośnika szyb
R3 Pomocniczy przekaźnik wentylatora
R4 Przekaźnik OVP
1) Od roku modelowego 1990
2) Lata modelowe 1984 do 1988
3) Lata modelowe 1987 do 1989
4) Bez podgrzewanych siedzeń
5) Z podgrzewanymi siedzeniami

Pomocnicza skrzynka przekaźników

Mercedes-Benz 190 (1982-1993) - schematy bezpieczników i przekaźników
Numer
 Ampery [A]
 Opis
1 25 Z przełączników fotela elektrycznego: z wysokości, do przodu-do tyłu
2 25 Przełączniki przednich foteli elektrycznych: tylna wysokość, jednostka sterująca oparciem
Przekaźnik
A Przekaźnik gniazda zasilania;
Pomocniczy przekaźnik wysokiej prędkości wentylatora.
B Pomocniczy uchwyt bezpiecznika (gniazdo zasilania)
C Pomocniczy przekaźnik wentylatora (201.028 / .034);

Przekaźnik podwójnego pomocniczego wentylatora (201.025);

Przekaźnik zasilania gniazda;

Przekaźnik pomocniczy wentylatora o wysokiej prędkości.
D Przekaźnik spryskiwacza reflektora;

Zabezpieczenie przed kradzieżą;

Uchwyt bezpiecznika;

Przekaźnik siedzenia elektrycznego.
E Podgrzewacz wstępny kolektora dolotowego (190E 2.3)
F14 Alarm antykradzieżowy (ATA)

Pomocniczy uchwyt bezpiecznika

Ampery [A]
 Opis
8 Telefon komórkowy (TRU)
16 Podgrzewane uszczelki
25 Przełącznik dmuchawy Tempmatic

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
