W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Titan z lat: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Mazda Titan to seria lekkich ciężarówek (light-duty trucks) produkowanych przez japońską firmę Mazda. Model Titan został wprowadzony na rynek w 1989 roku i produkowany był aż do 2000 roku.
Mazda Titan została zaprojektowana jako wszechstronny samochód użytkowy, idealny do przewozu towarów na krótkich i średnich dystansach. Charakteryzowała się kompaktowymi rozmiarami i odpowiednią ładownością, co sprawiało, że była doskonałym wyborem dla przedsiębiorców, którzy potrzebowali małego i wydajnego pojazdu dostawczego.
Model Titan był dostępny w różnych konfiguracjach nadwozia, takich jak platforma, furgon, zabudowy specjalistyczne i wiele innych opcji dostosowanych do różnych potrzeb rynkowych. Był także produkowany w różnych rozmiarach i wydaniach, co pozwalało klientom na wybór najbardziej odpowiedniego modelu dla ich działalności.
Pod względem napędu, Titan oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki, co pozwalało na dopasowanie do wymagań danej aplikacji czy lokalnych ograniczeń.
Mazda Titan zdobyła uznanie za swoją niezawodność, trwałość i niskie koszty eksploatacji, co przyczyniło się do jej popularności w wielu krajach, zwłaszcza w Japonii i innych regionach Azji.
Warto zauważyć, że w 2000 roku Mazda zakończyła produkcję modelu Titan, a następnie skupiła się na rozwijaniu innych modeli, takich jak Mazda B-Series (czyli Mazda Bongo w niektórych regionach) i innych ciężarówek dostawczych.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

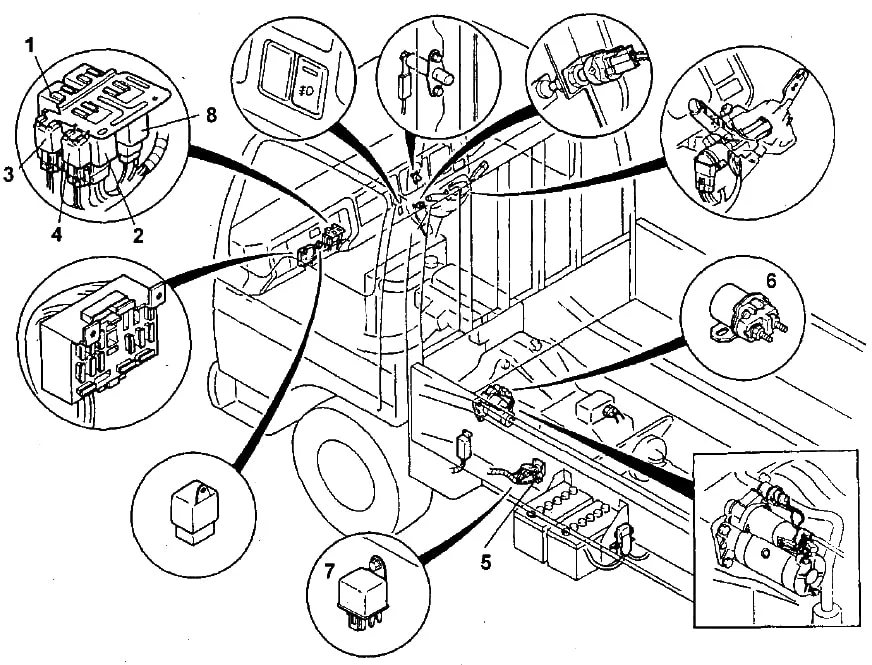

Lokalizacja
W dolnej części deski rozdzielczej po stronie pasażera znajduje się przekaźnik i skrzynka bezpieczników.
Przekaźniki
- Przekaźnik testowy świateł hamowania
- Włącz przekaźnik przerywacza sygnału
- Przekaźnik klaksonowy
- Przekaźnik zwiększający prędkość rozgrzewania
- Przekaźnik nagrzewnicy powietrza dolotowego
- Przekaźnik pomocniczy
- Przekaźnik świecy żarowej
- Przekaźnik-przerywacz wycieraczek.
Skrzynka bezpiecznikowa
Typ 1
Opis
WIPER15A | system wycieraczek szklanych i spryskiwaczy szklanych |
HEATER 30A | podgrzewacz |
ROOM 10F | oświetlenie wnętrza, radio |
ENGINE 15А | system się uruchamia |
METER 15А | tylne światła, deska rozdzielcza, hamulec, zawór odcinający paliwo, system zwiększania prędkości nagrzewania |
TURN 15A | kierunkowskazy |
TAIL 15A | wymiary, oświetlenie tablicy rejestracyjnej, oświetlenie kombinowane |
STOP 15A | światła hamowania, klakson |
HAZARD 15A | alarm |
CIGAR 15A | zapalniczka, system audio |

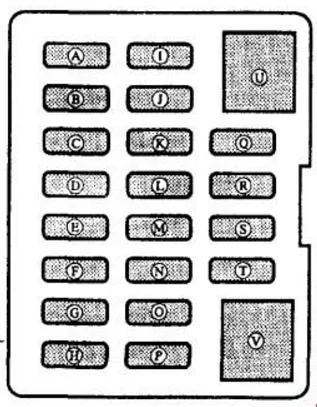

Typ 2
Opis
A | 10/15A – Magnetofon radiowy, zegar, zapalniczka |
B | 10A – Światła przeciwmgielne |
C | 10A – Wymiary, oświetlenie przyrządów |
D | Rezerwa dodatkowych opcji |
E | 10 / 20А – Centralny zamek |
F | 10A – światła stopu, klakson |
G | 10A – Alarm |
H | 10A – Oświetlenie kabiny, radio |
I | 20A – Grzałka |
J | rezerwa |
K | 10А – Wycieraczki, spryskiwacz |
L | rezerwa |
M | rezerwa |
N | 10A – Kierunkowskazy |
O | 10A – Zestaw wskaźników |
P | 15A – Wentylator chłodzący |
Q | Rezerwa dodatkowych opcji |
R | Rezerwa dodatkowych opcji |
S | Rezerwa dodatkowych opcji |
T | 10A – Grzałka |
U | 30A – Podnośniki do szyb |
V | 30A – Podgrzewacz |

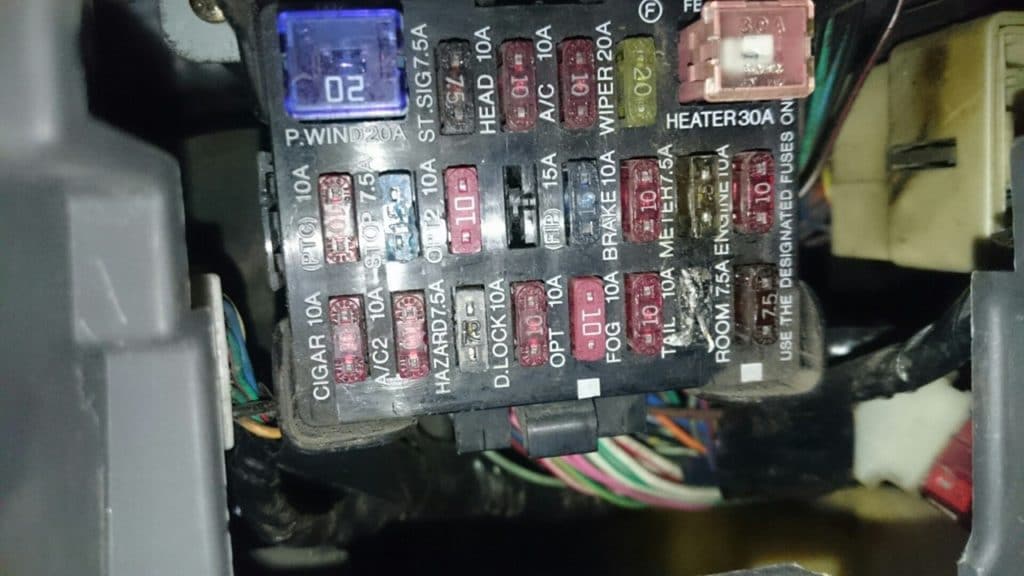

Typ 3
Przedstawione w języku angielskim. Dodatkowe elementy:
- A/C – Klimatyzator i jego system
- PTC – dodatkowa grzałka
- FIP – Układ paliwowy
- ST / SIG – Układ zapłonowy
Skrzynka obok akumulatora
Znajduje się na zewnątrz pojazdu, obok akumulatora.
Opis
- 1 80A – Stacyjka / Alternator
- 2 100A – Świece żarowe / Stacyjka / Alternator
- 3 60A – Wyłącznik zapłonu / Alternator / Ogrzewanie powietrza dolotowego
- 4 30A – Reflektory
- 5 30A – Oświetlenie miejsca rozładunku.
