W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC40-7.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis |
| 1 | 10 | Zapasowy bezpiecznik |
| 2 | 10 | Układ sterowania silnikiem, zawór blokady dźwigni osprzętu roboczego |
| 3 | 20 | Panel monitora, wycieraczka*, ogrzewanie*, lampka wnętrza*, radio* |
| 4 | 20 | Lampa czołowa, zawór wybieraka jazdy |
| 5 | 30 | Układ sterowania silnikiem |
| * Te elementy dotyczą tylko maszyny ze specyfikacją kabiny. | ||

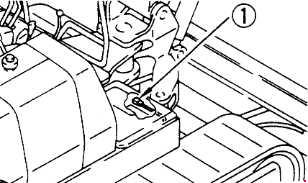

Łącznik topliwy
Jeśli zasilanie nie włącza się, gdy włącznik rozrusznika jest ustawiony w pozycji ON, łącznik topliwy w kształcie drutu może zostać przecięty, dlatego zdejmij pokrywę z prawej strony podwozia i sprawdź lub wymień.
