Hyundai H-1, Grand Starex (2004-2007) – schematy bezpieczników i przekaźników

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia H-1, Grand Starex z lat: 2004, 2005, 2006, 2007.

Hyundai H-1, znany także jako Hyundai Grand Starex, w wersji produkowanej w latach 2004-2007, to duża i przestronna furgonetka lub minivan, która była oferowana na wielu rynkach światowych. Oto kilka kluczowych informacji na temat tego modelu:

  1. Design i Wnętrze: Hyundai H-1/Grand Starex (2004-2007) posiadał charakterystyczny design, który nadawał mu funkcjonalny wygląd typowy dla dużych pojazdów dostawczych. Wnętrze było przestronne i mogło pomieścić od 8 do 12 pasażerów, w zależności od konfiguracji siedzeń.
  2. Przestrzeń i Wielofunkcyjność: Ten model był bardzo praktyczny i wielofunkcyjny, co sprawiało, że nadawał się zarówno do przewozu pasażerów, jak i do transportu towarów. W zależności od wersji można było dostosować go do różnych zastosowań.
  3. Silniki: Hyundai H-1/Grand Starex (2004-2007) był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Silniki te miały różne pojemności i moce, co pozwalało klientom wybrać odpowiednią opcję zgodnie z ich potrzebami.
  4. Bezpieczeństwo: Choć ten model nie był znany z zaawansowanych systemów bezpieczeństwa typowych dla współczesnych pojazdów, starał się zapewnić podstawowe funkcje bezpieczeństwa, takie jak poduszki powietrzne i układ ABS.
  5. Popularność na Rynkach Światowych: Hyundai H-1/Grand Starex (2004-2007) zdobył popularność na wielu rynkach, szczególnie w Azji, gdzie był często wykorzystywany jako taksówka lub środek transportu publicznego dzięki swojej pojemności i wygodzie.
  6. Następca: Po roku 2007 Hyundai kontynuowało produkcję serii H-1/Grand Starex, wprowadzając kolejne generacje tego modelu, które przynosiły nowe technologie i udoskonalenia.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.



MINIBUS/VAN

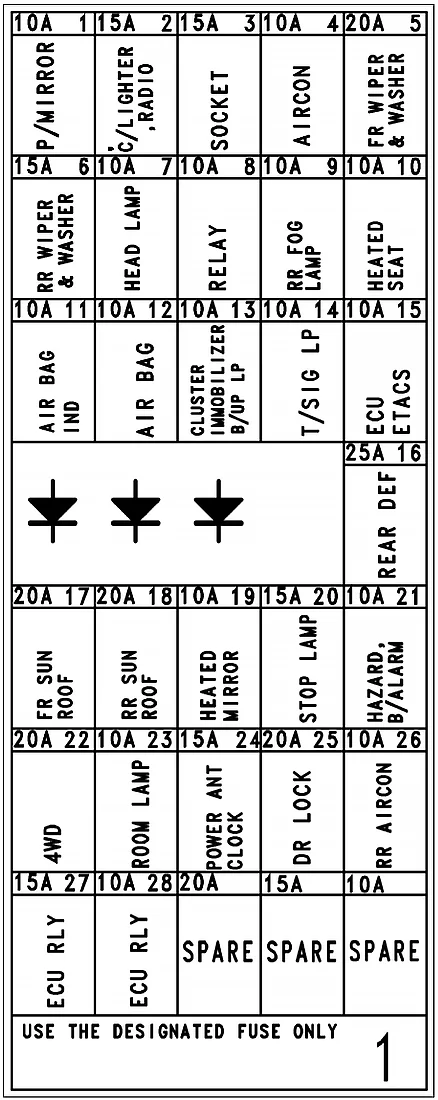

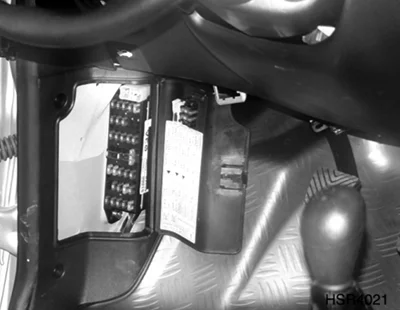

Przedział pasażerski

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników



Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Przełącznik zasilania lusterek zewnętrznych
2 15A Audio, zegar cyfrowy, zapalniczka, multimetr, moduł sterujący zmiany biegów i blokady klawiszy
3 15A Gniazdo zasilania
4 10 A Moduł sterowania nagrzewnicą, siłownik trybu
5 20A Przednia wycieraczka i spryskiwacz
6 15A Tylna wycieraczka i spryskiwacz
7 10 A Przekaźnik lewego przedniego/tylnego szyberdachu, przekaźnik nagrzewnicy PTC, przekaźnik nagrzewnicy filtra paliwa, czujnik temperatury, przekaźnik lampy dźwiękowej, główny przekaźnik wentylatora skraplacza, przełącznik HLLD, przekaźnik wentylatora chłodnicy międzystopniowej
8 10 A ETACM, wyłącznik zasilania i zatrzymania, przekaźnik wycieraczki przedniej, reduktor napięcia pasa bezpieczeństwa, przekaźnik dmuchawy, przekaźnik dmuchawy górnej, przekaźnik odmgławiacza lusterek zewnętrznych, przekaźnik odmgławiacza tylnej szyby, przekaźnik dmuchawy tylnej, wyłącznik główny dmuchawy tylnej, przełącznik podrzędny dmuchawy tylnej
9 10 A Przekaźnik tylnych świateł przeciwmgłowych
10 10 A Przełącznik podgrzewania siedzenia
11 10 A Klaster instrumentów
12 10 A Moduł sterujący SRS
13 10 A Moduł sterujący ABS, przełącznik neutralny, przełącznik lampy cofania, czujnik prędkości pojazdu, czujnik wody w paliwie, przełącznik filtra paliwa, podgrzewacz filtra paliwa, przełącznik zakresu skrzyni biegów, zestaw wskaźników, TCM, przełącznik świateł stopu, zmiana A/T i sterowanie blokadą moduł, G-Sensor, przełącznik Overdrive, dźwignia zmiany biegów A/T
14 10 A Przełącznik zagrożenia
15 10 A ETACM, ECM (D4BH), ECM (D4CB), moduł sterujący immobilizera, moduł sterujący biegu jałowego
16 25A Przekaźnik odmgławiacza tylnej szyby
17 20A Przekaźnik lewego przedniego szyberdachu
18 20A Lewy tylny przekaźnik szyberdachu
19 10 A Złącze łącza danych, moduł sterowania nagrzewnicą, przekaźnik odmgławiacza lusterka zewnętrznego
20 15A Przełącznik świateł stopu
21 10 A Zegar cyfrowy, przełącznik świateł awaryjnych, elektromagnes kluczyka A/T, dźwignia zmiany biegów A/T
22 20A TCCM
23 10 A Przekaźnik awaryjny, uniwersalne złącze kontrolne, lampka przednich drzwi, ETACM, lampa schodkowa, zestaw wskaźników, przełącznik lampy w pomieszczeniu, TCM, lampka w pomieszczeniu, kluczyk zapłonu ILL i wyłącznik ostrzegawczy drzwi
24 15A Tylny brzęczyk ostrzegawczy, moduł sterujący immobilizera, dźwięk, antena zasilająca
25 20A Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi
26 10 A Przekaźnik dmuchawy górnej
27 15A Przekaźnik wentylatora skraplacza (D4CB), przekaźnik wentylatora chłodnicy międzystopniowej (D4CB), przekaźnik żarowy (D4CB), wyłącznik światła stopu, elektrozawór klapy przepustnicy, elektrozawór EGR
28 10 A ECM (D4CB), moduł sterujący immobilizera (D4CB)
20A/15A/10A ZAPASOWY
Zobacz także:  Hyundai Azera TG i Grandeur (2005-2010) - schematy bezpieczników i przekaźników

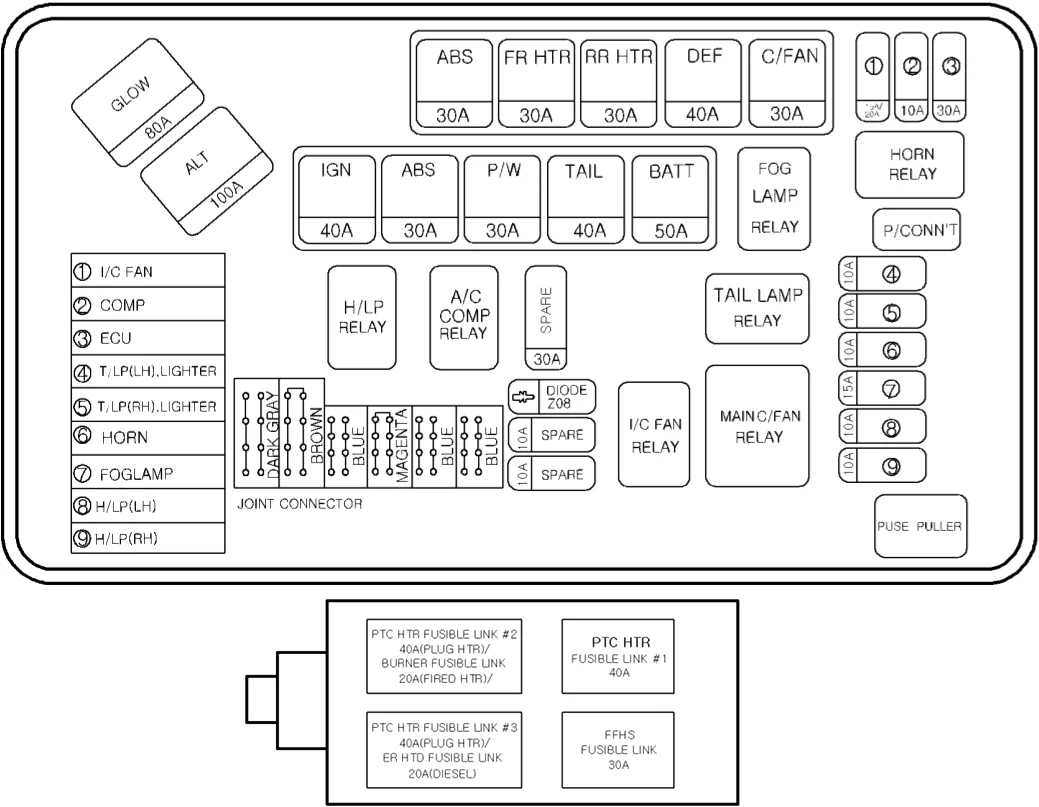

Komora silnika (Diesel)

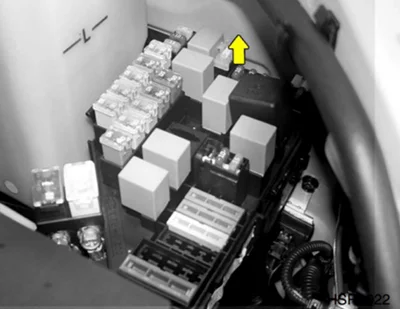

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FUSIBLE LINK:
ALT 120A Generator
GLOW 80A Przekaźnik żarzenia, moduł sterowania żarzeniem (D4BB)
ABS 30A Moduł sterujący ABS
FR HTR 30A Przekaźnik dmuchawy
RR HTR 30A Przekaźnik tylnej dmuchawy
DEF. 40A Bezpiecznik 16, 25, 26
C/FAN 30A Główny przekaźnik wentylatora skraplacza, przekaźnik wentylatora skraplacza (NISKI)
IGN 40A Wyłącznik zapłonu, generator, przekaźnik rozruchu, bezpiecznik COMP, bezpiecznik l/C FAN, bezpiecznik ECU.
ABS 30A Moduł sterujący ABS
P/W 30A Przekaźnik okna elektrycznego, przekaźnik syreny
TAIL 40A Przekaźnik lampy tylnej, przekaźnik lampy czołowej
BATT 50A Przekaźnik przednich świateł przeciwmgłowych, przekaźnik klaksonu, złącze zasilania
FUSE:
l/C FAN/FR HTD 15A/20A Przekaźnik wentylatora chłodnicy międzystopniowej, przełącznik temperatury powietrza/odmgławiacz szyby przedniej
COMP 10 A Przekaźnik sprężarki klimatyzacji
ECU 30A Główny przekaźnik zasilania (D4CB), przekaźnik sterowania silnikiem, przekaźnik pompy paliwa (benzyna)
T/LP(LH) 10 A Oświetlenie, lewe tylne światło zespolone, lewe światło rejestracyjne
T/LP(LH) 10 A Oświetlenie, prawe tylne światło zespolone, prawe światło rejestracyjne
HORN 10 A Lewy/prawy klakson
FOG 15A Przełącznik przednich świateł przeciwmgłowych, lewe/prawe przednie światło przeciwmgielne
H/LP(LH) 10 A Lewa lampa czołowa
H/LP(RH) 10 A Prawe światło główne, zestaw wskaźników
POWER CONNECTOR 15A Przekaźnik zagrożenia, bezpiecznik 23, 24
Zobacz także:  Hyundai Tucson TL (2016) - schematy bezpieczników i przekaźników

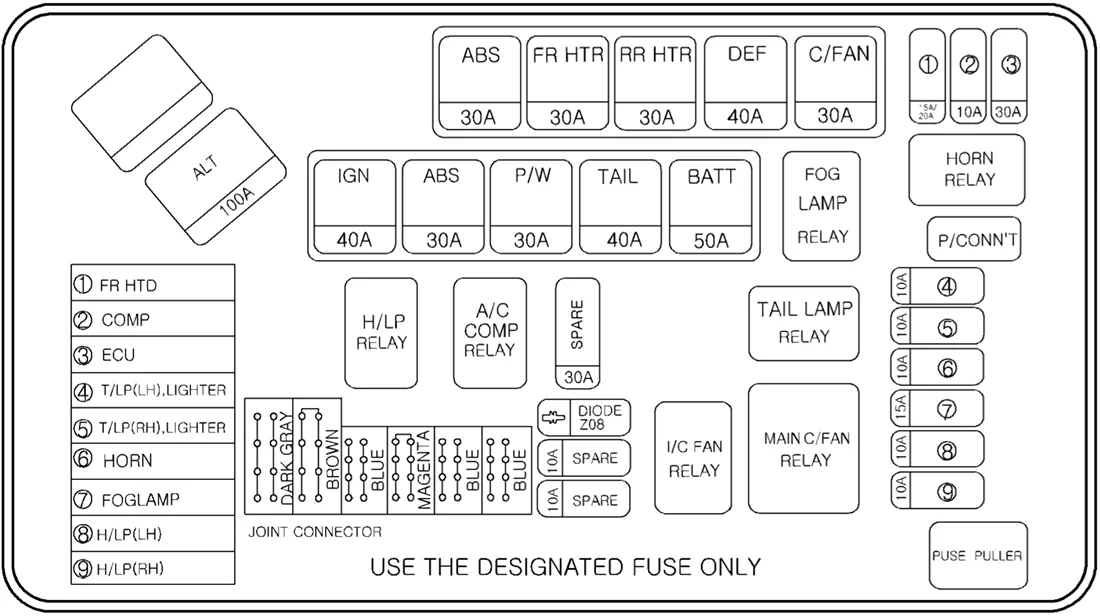

Komora silnika (benzyna)

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FUSIBLE LINK:
ALT 120A Generator
ABS 30A Moduł sterujący ABS
FR HTR 30A Przekaźnik dmuchawy
RRHTR 30A Przekaźnik tylnej dmuchawy
DEF. 40A Bezpiecznik 16, 25, 26
C/FAN 30A Główny przekaźnik wentylatora skraplacza, przekaźnik wentylatora skraplacza (NISKI)
IGN 40A Wyłącznik zapłonu, generator, przekaźnik rozruchu, KOMP. Bezpiecznik, bezpiecznik FR HTD, bezpiecznik ECU.
ABS 30A Moduł sterujący ABS
P/W 30A Przekaźnik okna elektrycznego, przekaźnik syreny
TAIL 40A Przekaźnik lampy tylnej, przekaźnik lampy czołowej
BATT 50A Przekaźnik przednich świateł przeciwmgłowych, przekaźnik klaksonu, złącze zasilania
FUSE:
l/C FAN/FR HTD 15A/20A Przekaźnik wentylatora chłodnicy międzystopniowej, przełącznik temperatury powietrza/odmgławiacz szyby przedniej
COMP 10 A Przekaźnik sprężarki klimatyzacji
ECU 30A Główny przekaźnik zasilania (D4CB), przekaźnik sterowania silnikiem, przekaźnik pompy paliwa (benzyna)
T/LP(LH) 10 A Oświetlenie, lewe tylne światło zespolone, lewe światło rejestracyjne
T/LP(LH) 10 A Oświetlenie, prawe tylne światło zespolone, prawe światło rejestracyjne
HORN 10 A Lewy/prawy klakson
FOG 15A Przełącznik przednich świateł przeciwmgłowych, lewe/prawe przednie światło przeciwmgielne
H/LP(LH) 10 A Lewa lampa czołowa
H/LP(RH) 10 A Prawe światło główne, zestaw wskaźników
POWER CONNECTOR 15A Przekaźnik zagrożenia, bezpiecznik 23, 24
Zobacz także:  Hyundai i20 (2020) - schematy bezpieczników i przekaźników



SAMOCHÓD CIĘŻAROWY

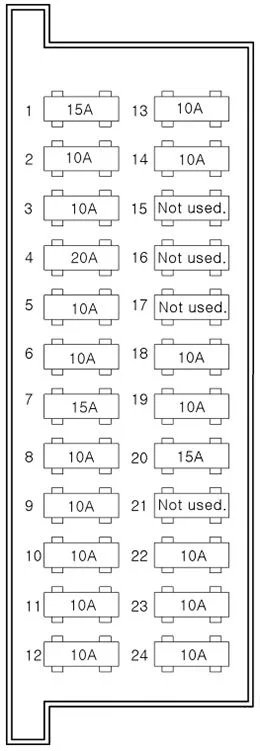

Przedział pasażerski

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Przełącznik zasilania zewnętrznego lusterka, zapalniczka, zegar cyfrowy
2 10 A Audio
3 10 A Światła do jazdy dziennej, moduł sterujący ABS, przekaźnik wentylatora skraplacza
4 20A Silnik wycieraczek, silnik spryskiwacza
5 10 A Przekaźnik dmuchawy, przekaźnik lampy czołowej, przekaźnik szyby elektrycznej, przekaźnik odmgławiacza, siłownik trybu, tylny przekaźnik przeciwmgielny, przełącznik poziomowania reflektora, panel sterowania nagrzewnicą, siłownik poziomowania lewego (prawego) reflektora
6 10 A ECM, przełącznik neutralny, pompa wtryskowa, przekaźnik sterujący silnika, przekaźnik wentylatora chłodnicy międzystopniowej, elektrozawór EGR, moduł sterujący SRS
7 15A Moduł sterujący SRS
8 10 A Przełącznik świateł cofania, czujnik prędkości pojazdu, przekaźnik ABS, zestaw wskaźników, rezystor wstępnego wzbudzenia
9 10 A Przełącznik zagrożenia
10 10 A TACM
11 10 A Klaster instrumentów
12 10 A Przełącznik klimatyzacji
13 10 A Przełącznik świateł stopu
14 10 A Przełącznik zagrożenia
15 Nieużywany.
16 Nieużywany.
17 Nieużywany.
18 10 A Przekaźnik odmgławiacza
19 10 A Przekaźnik tylnych świateł przeciwmgłowych
20 15A Siłownik zamka lewych drzwi
21 Nieużywany.
22 10 A ECM, przekaźnik rozruchu
23 10 A Zegar cyfrowy, tachograf, antena elektryczna, audio
24 10 A Zestaw wskaźników, przednia (tylna) lampa wnętrza pojazdu, TACM, przełącznik ostrzegawczy drzwi i kluczyk.

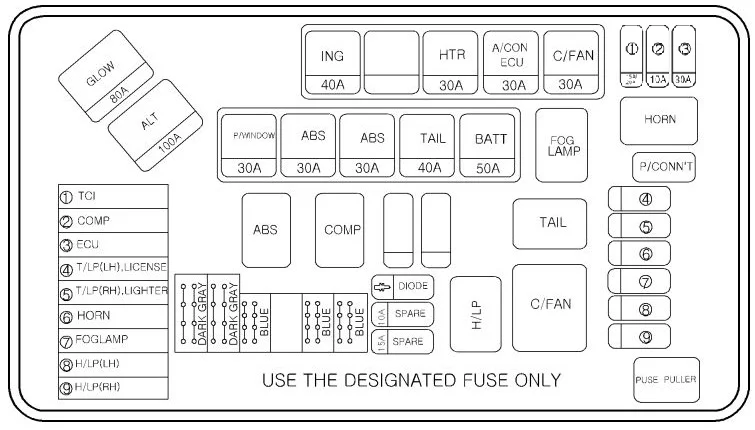

Komora silnika

Hyundai H-1, Grand Starex (2004-2007) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FUSIBLE LINK:
ALT 100 Generator
GLOW 80 Kontrola żarzenia
HTR 30 Sterowanie dmuchawą
P/WINDOW 30 Sterowanie szybą elektryczną
BATT 50 Lampa przeciwmgielna, klakson, złącze zasilania, bezpiecznik 13, 14,15
IGN 40 Wyłącznik zapłonu, przekaźnik rozruchu, generator
TAIL 40 Przekaźnik lampy tylnej, bezpiecznik reflektora
A/C 30 Bezpiecznik TCI, bezpiecznik sprężarki
C/FAN 30 Wentylator skraplacza
ABS.1 30 Moduł sterujący ABS
ABS.2 30 Moduł sterujący ABS
FUSE:
TCI 10 Przekaźnik silnika wentylatora na biegu jałowym
COMP 10 Przekaźnik sprężarki klimatyzacji
ECU 15 Przekaźnik sterowania silnikiem
TAIL (LH) 10 Lampa tylna lewa, oświetlenie
TAIL (RH) 10 Prawe światło tylne, oświetlenie
HORN 10 Klakson
FOG 15 Światło przeciwmgielne
H/LP (LH) 10 Lewa lampa czołowa
H/LP (RH) 10 Prawe światło główne
POWER CONNECTOR 20 Bezpiecznik 23, 24
